2018 CITROEN JUMPER DISPATCH InstruktionsbÖcker (in Swedish)

63
Ta bort nätet
F Frigör hakarna från ringarna 4 och 3.
F T a bort det nedre fästet 2 och sedan det
övre fästet 1 genom att vrida dem ett kvarts
var v bakåt för att låsa upp dem.
Kontrollera att lastens storlek, form och
volym uppfyller vägtrafikförordningar och
säkerhetsbestämmelser och inte skymmer
förarens sikt.
All last ska vara fastsatt för att förhindra
att den flyttar sig i lastutrymmet och för att
undvika personskador.
Montera skyddsnätet (medföljer bilen)
när sätet är uppfällt och kanten på
skiljeväggen är borttagen.
Använd inte nätet för andra ändamål.
Kontrollera regelbundet skyddsnätets
skick. När du märker att nätet börjar bli
slitet ska du vända dig till en CITROËN-
verkstad för att byta nätet mot ett nät som
uppfyller specifikationerna som CITROËN
har fastställt för bilen.
Sätt alltid tillbaka den borttagbara kanten
när du inte fraktar lång last.
Vridbar skrivplatta
Om bilen är utrustad med denna funktion
kan kudden på bänksätets mittplats lutas
och användas som en vridbar skrivplatta och
flyttbart bord (med bilen stillastående).
F

D
ra i handtaget på ryggstödets dyna.
Förvaringsutrymme under
mittsätet
Använd aldrig bordet när bilen körs.
Föremål på brickan kan förvandlas till
farliga projektiler vid plötslig inbromsning
eller kollision.
Försiktighetsåtgärder för
säten och bänksäten
Ett nackstöd som tas bort från sätet ska sättas
fast så att det inte för vandlas till en projektil vid
en eventuell kollision.
Se till att passagerarna alltid enkelt kan nå och
använda bilbältena.
Passagerare ska justera nackstödet på sätet så
att det är rätt inställt och ska även justera och
spänna fast bilbältet.Kontrollera att inga föremål eller någon
av passagerarnas fötter blockerar
fästpunkterna och förhindrar att sätet
låses i korrekt position.
3
Ergonomi och komfort

64
Lasta bagage eller föremål
bakom sätena och bänksätet
på tredje sätesraden
Fast bänksäte
Utrustning och inställningar som beskrivs
nedan varierar beroende på fordonsversion och
konfiguration.
Bänken har ett helt ryggstöd som kan vara fast
eller nedfällbart (i bordläge).Se motsvarande avsnitt för mer
information om bilbältena .
Vid körning är det inte tillåtet att ha med någon
passagerare:
-

p

å höger sidoplats på rad 2 och 3 om
bänksätet har fällts ned,
-

p

å mittplatsen om höger sidosäte har fällts
ned.
-

i 3

:e raden om ryggstödet på platsen framför
(i 2:a raden) är nedfällt i bordläge,
-

i 3

:e raden om sätet /bänksätet på rad 2 har
fällts ned.
Om du vill lasta in bagage på ryggstöden som
fällts i bordläge i tredje sätesraden, måste
ryggstöden på andra sätesraden också fällas
till bordläge. Om sätena och bänksätena ska lyftas ut
ur bilen, ska du se till att de för varas på en
ren plats så att inga främmande partiklar
kommer in i mekaniken.
Sätena och bänksätena är inte avsedda
för någon annan användning än i bilen.
De är utrustade med mekanik som kan
skadas vid felaktig användning eller vid
ett fall.
Ergonomi och komfort

65
Åtkomst till tredje sätesraden
F Lås med hjälp av handtaget upp fästena bak och fäll hela sätet framåt.
F

N
är du vill återställa bänksätet igen fäller du
det bakåt tills fästena låses.
Ryggstödet behöver inte fällas ned i
bordläge när du fäller sätet för att komma
åt tredje sätesraden.
Fälla ned ryggstödet över
sitsen (bordläge)
F Placera nackstöden i den lägsta positionen. F
B
akifrån lossar du ryggstödet genom att
sänka handtaget.
F
F
ramifrån lossar du ryggstödet genom att
lyfta handtaget.
F
F
äll ner ryggstödet över sitsen.
F
N
är du vill fälla upp ryggstödet igen lyfter du
handtaget och lyfter upp ryggstödet.
Lämna inga föremål (t.ex. en väska
eller leksaker) på sitsen när du fäller
ryggstödet.
Fällning
F Fäll ned ryggstödet i bordläge.
F

L
ås med hjälp av handtaget upp fästena bak
och fäll hela sätet framåt.
F

N
är du vill återställa bänksätet igen fäller du
det bakåt tills fästena låses.
Borttagning
F Fäll ned ryggstödet i bordläge, om det ingår i bilens utrustning.
F

F
äll ned bänksätet.
F

L
ås upp de främre fästena med hjälp av
handtagen.
F

L
ossa bänksätet från fästena.
F

T
a bort bänksätet.
Montering
F Kontrollera att inget föremål blockerar fästpunkterna och att ingenting hindrar att
fästena låses fast korrekt.
3
Ergonomi och komfort

66
F Stick in de främre fästena i golvets fästpunkter (så som visas ovan).
F

L
ås fast de främre fästena med hjälp av
handtagen.
F

F
äll bänksätet bakåt tills de bakre fästena
låses fast.
Akta passagerarnas fötterna vid
manövrering av enheten. F
D ra i förekommande fall i reglaget och lyft
upp ryggstödet (sänk reglaget om åtgärden
utförs bakifrån).
Kontrollera att sätet har låsts fast
ordentligt i fästpunkterna i golvet när du
har fällt upp ryggstödet igen.
Fast baksäte och
bänksäte
Utrustning och inställningar som beskrivs
nedan varierar beroende på fordonsversion och
konfiguration.
Sätet har ett ryggstöd som kan vara fast eller
nedfällbart (i bordläge).
Bänken har ett helt ryggstöd som kan vara fast
eller nedfällbart (i bordläge). Se motsvarande avsnitt för mer
information om bilbältena
.
Åtkomst till tredje
sätesraden
(exempel på separat säte)
F
L
ås med hjälp av handtaget upp fästena bak
och fäll hela sätet framåt.
F

N
är du vill fälla tillbaka sätet, fäller du det
bakåt tills fästena låses fast i fästpunkterna.
Ryggstödet behöver inte fällas ned i
bordläge när du fäller sätet för att komma
åt tredje sätesraden.
Ergonomi och komfort

67
Fälla ned ryggstödet över
sitsen (bordläge)
F Placera nackstöden i den lägsta positionen.
F
B
akifrån lossar du ryggstödet genom att
sänka handtaget.
F

F
ramifrån lossar du ryggstödet genom att
lyfta handtaget.
F

F
äll ner ryggstödet över sitsen.
F

N
är du vill fälla upp ryggstödet igen lyfter du
handtaget och lyfter upp ryggstödet (sänk
handtaget om åtgärden utförs bakifrån).
Lämna inga föremål (t.ex. en väska
eller leksaker) på sitsen när du fäller
ryggstödet.
Fällning
(exempel på separat säte)
F
F
äll ned ryggstödet i bordläge. F

L
ås med hjälp av handtaget upp fästena bak
och fäll hela sätet framåt.
F
N
är du vill fälla tillbaka sätet, fäller du det
bakåt tills fästena låses fast i fästpunkterna.
Borttagning
(exempel på separat säte)
F

F
äll ned sätet. F

L
ossa sätet från fästena.
F
T
a ut sätet genom sidodörren från
andra sätesraden eller bakåt från tredje
sätesraden.
Montering
(exempel på separat säte)
F

K
ontrollera att inget föremål blockerar
fästpunkterna och att ingenting hindrar att
fästena låses fast korrekt.
F

S
tick in de främre fästena i golvets
fästpunkter (så som visas ovan).
F

L
ås fast de främre fästena med hjälp av
handtagen.
F

L

ås upp de främre fästena med hjälp av
handtagen.
3
Ergonomi och komfort

68

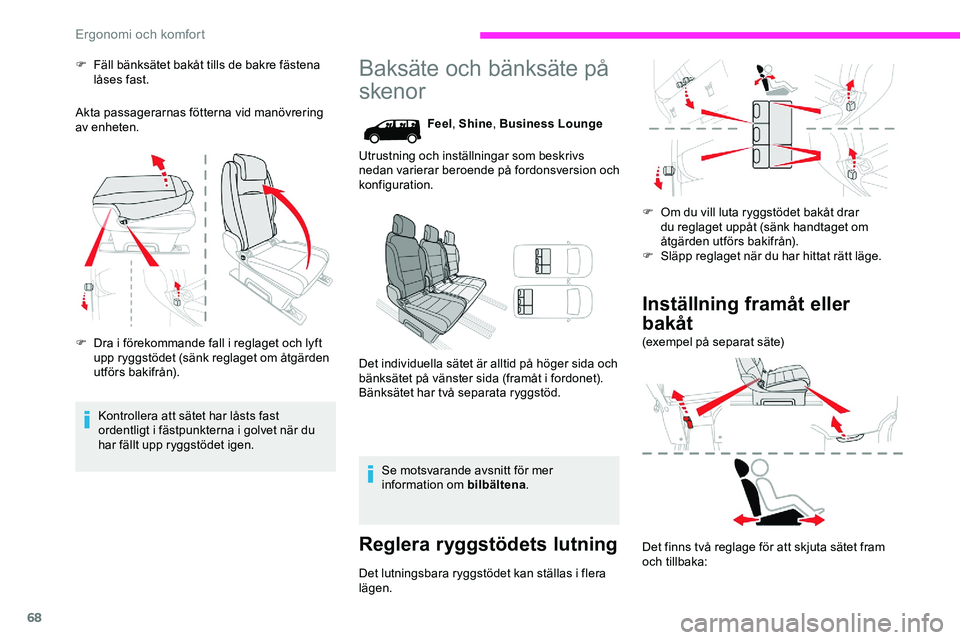

F Fäll bänksätet bakåt tills de bakre fästena låses fast.
Akta passagerarnas fötterna vid manövrering
av enheten.
F

D
ra i förekommande fall i reglaget och lyft
upp ryggstödet (sänk reglaget om åtgärden
utförs bakifrån).
Kontrollera att sätet har låsts fast
ordentligt i fästpunkterna i golvet när du
har fällt upp ryggstödet igen.Baksäte och bänksäte på
skenor
Feel , Shine , Business Lounge
Utrustning och inställningar som beskrivs
nedan varierar beroende på fordonsversion och
konfiguration.
Det individuella sätet är alltid på höger sida och
bänksätet på vänster sida (framåt i fordonet).
Bänksätet har två separata ryggstöd.
Se motsvarande avsnitt för mer
information om bilbältena .
Reglera ryggstödets lutning
Det lutningsbara ryggstödet kan ställas i flera
lägen. F

O
m du vill luta ryggstödet bakåt drar
du reglaget uppåt (sänk handtaget om
åtgärden utförs bakifrån).
F
S
läpp reglaget när du har hittat rätt läge.
Inställning framåt eller
bakåt
(exempel på separat säte)
Det finns två reglage för att skjuta sätet fram
och tillbaka:
Ergonomi och komfort

69
F Bakifrån: dra lätt i remmen utan att gå förbi motståndspunkten och skjut sätet framåt
eller dra det bakåt.
F

F
ramifrån: lyft upp reglaget och skjut sätet
framåt eller bakåt.
Flytta sätet längs hela
skenans längd
F Fäll ned ryggstödet över sitsen.
F F lytta sätet genom att dra i det främre
reglaget eller den bakre remmen.
Fälla ned ryggstödet över
sitsen (bordläge)
(exempel på separat säte)
F

P
lacera nackstöden i den lägsta positionen.
F

B
akifrån lossar du ryggstödet genom att
sänka handtaget.
F

F
ramifrån lossar du ryggstödet genom att
lyfta handtaget.
F

F
äll ner ryggstödet över sitsen.
Lämna inga föremål (t.ex. en väska
eller leksaker) på sitsen när du fäller
ryggstödet. När ryggstödet ska ställas tillbaka i upprätt läge
ska sätet befinna sig mellan markeringarna.
Pilen får inte befinna sig utanför markeringarna.
Fälla upp ryggstödet igen
(mellan markeringarna)
3
Ergonomi och komfort

70
F Flytta sätet med hjälp av reglaget fram så att det hamnar mellan markeringarna.
Borttagning
(exempel på separat säte)
F S kjut fram sätet för att komma åt remmen.
F

F
äll ned ryggstödet till bordsläge.
Montering
Innan sätet eller bänksätet sätts tillbaka i
bilen ska du dra i remmen så långt det går
för att kontrollera att låsanordningen är
indragen.
F

D

ra bakifrån i remmen så långt det går så
att fästena lossar. Fäll sätet framåt och ställ
det i upprätt läge. F

T
a ut sätet genom sidodörren från
andra sätesraden eller bakåt från tredje
sätesraden. Använd inte remmen för att lyfta sätet eller
bänksätet.
(exempel på separat säte)
F
K
ontrollera att inga föremål blockerar
skenorna.
F P lacera den främre delen av
stolsunderredets styrningar på skenorna.
F

F
äll sätet mot golvet så att styrningarna och
skenorna går in i varandra även bak.
F

S
kjut sätet framåt eller bakåt tills det klickar
fast.
F

F
äll upp ryggstödet.
Kontrollera att sätet har låsts fast
ordentligt i fästpunkterna i golvet när du
har fällt upp ryggstödet igen.
Ergonomi och komfort
