2018 CITROEN JUMPER DISPATCH InstruktionsbÖcker (in Swedish)

207
Använd endast domkraften för att byta ut
ett skadat eller punkterat däck.
Använd ingen annan domkraft än den som
medföljer bilen.
Ta kontakt med en CITROËN-verkstad
eller en annan kvalificerad verkstad för
att anskaffa en godkänd domkraft som
passar din bil, om originaldomkraften
saknas.
Domkraften uppfyller EU-bestämmelserna
enligt Maskindirektivet 2006/42/EG.
Domkraften kräver inget underhåll.
Reservhjulets placering
F Du kommer åt reser vhjulet från baksidan.
F B eroende på version, öppna skåpdörrarna
eller bakluckan.
För att undvika att de elektriska
sidodörrarna öppnas oavsiktligt, ska
du avaktivera funktionen Automatisk
baklucksöppning från bilens
inställningsmeny.
Se motsvarande avsnitt för mer
information om den fjärrstyrda
skjutdörren . F

O
m bilen är utrustad med en dragkrok
lyfter du med hjälp av domkraften bilens
bakdel (måste ske vid punkt B ) tills det
finns tillräckligt med plats för att dra ut
reservhjulet.
Ta bort reservhjulet från hållaren
F Leta rätt på skruven till reservhjulshållaren. Skruven sitter på tröskeln vid bakdörren.
F

L
ossa skruven moturs med hjulbultsnyckeln
(ungefär 14 var v) så att hållaren sänks och
du kan lossa kroken på den. F

F
rigör hjulhållaren från kroken. Ta ut och
placera reser vhjulet nära det hjul som ska
bytas ut.
Sätt tillbaka reservhjulet på
hållaren
F Placera hjulet mitt emot reservhjulshållaren.
F F ör steg för steg in hjulet på hållaren med
växelvisa rörelser (från vänster till höger)
tills du kan lossa krokens fästen.
8
Om ett fel uppstår

208
Däck i hållaren.
Om du vill ändra storleken på däcket på
reservhjulet, följ anvisningarna nedan.Ett punkterat däck med storlek 215 eller
225 kan placeras i hållaren.
Demontering av hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du inte
stör trafiken, på plan och stadig mark där
det inte är halt.
Med manuell växellåda: lägg i ettans växel
innan du slår av tändningen för att spärra
hjulen.
Med automatlåda: ställ växelväljaren i
läge P innan du slår av tändningen för att
hjulen ska spärras.
Med elstyrd manuell växellåda: ställ
växelväljaren i läge A innan du slår av
tändningen för att spärra hjulen.
Dra åt parkeringsbromsen och
kontrollera att kontrollampan tänds på
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen och
befinner sig på en säker plats.
Kryp aldrig in under en bil som är upplyft
med hjälp av en domkraft; använd en
pallbock.
F

F

äst hållaren med kroken och skruva sedan
tillbaka skruven med hjulbultsnyckeln tills
den sitter fast igen.
Originaldäckens
dimensioner XS - M
XL
215/65 R16 Det är
förbjudet att placera ett 225 -hjul i hållaren.
Det finns ingen
begränsning.
215/60 R17
215/60 R17 M&S
2 2 5 / 5 5 R17
Det
rekommenderas inte att placera ett 215 -hjul i
hållaren (risk för buller).
F Om bilen har plåtfälgar tar du bort navkapseln med verktyg 3 eller tar bort
hjulsidan för hand.
F

O
m bilen har aluminiumfälgar ska du lossa
varje hjulbultskåpa med verktyg 3 .
F

O
m bilen är utrustad med
stöldskyddsskruvar ska du montera hylsan
för stöldskyddsskruvar 4 på hjulbultsnyckeln
1 för att lossa stöldskyddsskruven.
F

Lo
ssa övriga hjulbultar (utan att ta bort
dem) enbart med hjulbultsnyckel 1 .
F

P
lacera domkraftens fot på marken och
kontrollera att den står lodrätt under
lyftpunkten A eller B på underredet,
närmast det hjul som ska bytas.
Om ett fel uppstår

209

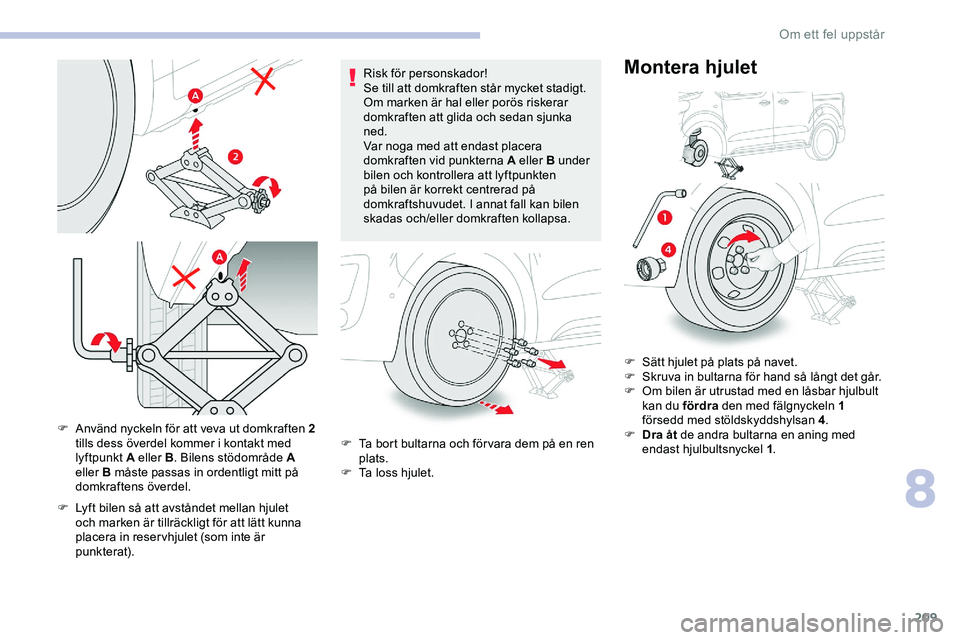

F Använd nyckeln för att veva ut domkraften 2
tills dess överdel kommer i kontakt med
lyftpunkt A eller B . Bilens stödområde A
eller B måste passas in ordentligt mitt på
domkraftens överdel.
F

L
yft bilen så att avståndet mellan hjulet
och marken är tillräckligt för att lätt kunna
placera in reser vhjulet (som inte är
punkterat). Risk för personskador!
Se till att domkraften står mycket stadigt.
Om marken är hal eller porös riskerar
domkraften att glida och sedan sjunka
ned.
Var noga med att endast placera
domkraften vid punkterna A eller B under
bilen och kontrollera att lyftpunkten
på bilen är korrekt centrerad på
domkraftshuvudet. I annat fall kan bilen
skadas och/eller domkraften kollapsa.
F T a bort bultarna och för vara dem på en ren
plats.
F

T
a loss hjulet.F

S
ätt hjulet på plats på navet.
F
S
kruva in bultarna för hand så långt det går.
F
O
m bilen är utrustad med en låsbar hjulbult
kan du fördra den med fälgnyckeln 1
försedd med stöldskyddshylsan 4 .
F D ra åt de andra bultarna en aning med
endast hjulbultsnyckel 1 .
Montera hjulet
8
Om ett fel uppstår

210
F Sänk åter bilen helt ned på marken.
F F äll ihop domkraften 2 och ta bort den.
F

B
eroende på bilens utrustning spärrar du
stöldskyddsskruven med hjulbultsnyckeln 1
försedd med hylsan 4 .
F

D
ra helt fast de andra bultarna med
hjulbultsnyckeln 1 .
F

L
ägg tillbaka verktygen i verktygslådan. Efter hjulbyte
Placera det punkterade däcket på rätt sätt
i hållaren.
Vänd dig snarast till en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Kontrollera även det punkterade däcket.
Efter en undersökning informerar
teknikern dig om däcket kan repareras
eller om det måste bytas. Montera ett reser vhjul med plåtfälg
eller ett nödreser vhjul
Om bilen är utrustad med lättmetallfälgar
kommer du att märka när du drar åt
bultarna vid återmonteringen att brickorna
inte kommer i kontakt med reser vhjulet.
Hjulet hålls fast genom att bultarnas
kontaktyta är konisk.
Vissa hjälpfunktioner, som Active Safety
Brake, ska inaktiveras. Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta
om systemet.
Se motsvarande avsnitt för mer
information om däcktrycksvarnaren
.
Däcktrycksvarnare
Reservhjulet i plåt har ingen sensor.
Hjul med navkåpa
Vid återmontering av hjulet monterar du
navkapseln genom att först placera dess
urtag mitt emot ventilen och sedan trycka
på dess omkrets med handflatan.
Om ett fel uppstår

211
Byte av lampa
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F
r
engör inte glasen med en torr
eller slipande trasa, inte heller med
rengörings- eller lösningsmedel,
F

an
vänd en svamp och tvållösning eller
ett medel med neutralt pH-värde,
F

r
ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt, för
att undvika att skada skyddslacken och
tätningarna.
Vid byte av lampor ska du slå av
tändningen och vänta några minuter så
att strålkastarna hinner svalna. Risk för
allvarlig brännskada!
F

R
ör inte lampan direkt med fingrarna.
Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Halogenlampor
Kontrollera att lampan sitter korrekt i huset
för att säkerställa att belysningen blir
fullgod.
Efter byte av glödlampa
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Stäng skyddskåpan försiktigt så att
lampinsatserna blir helt täta. Öppna motorhuven och komma åt
lampor
Var försiktig, motorn är varm. Risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
motorfläkten. Risk för strypning!
Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarnas och bakljusens
glas. Den försvinner några minuter efter
det att ljuset har tänts.
Strålkastare (halogen)
Tänk på att området bakom högra lampan
(bilens färdriktning) kan vara varmt och ge
brännskador (avluftningsslang).
1.
Positionsljus (W5W-5W).
2. Helljus (H1-55W).
3. Halvljus (H7-55W).
4. Varselljus (W21W LL-21W).
5. Blinkersljus (PY21W-21W orange).
8
Om ett fel uppstår

212
Komma åt glödlampor
Halvljus
Vid återmontering av kontaktstycket och
lampan i lyktan ska du trycka in lampan
och kontaktstycket i huset tills de klickar
på plats.
Varselljus
PositionsljusHelljus
Blinkers
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en av
lamporna på respektive sida.
F

T

ryck på det övre clipset på kåpan och tippa
kåpan bakåt för att ta bort den.
F

T

ryck på kontaktstyckets nedre clips och ta
bort kontaktstycket och lampan.
F

D

ra loss lampan och byt ut den. F

T

ryck på kontaktstyckets sidoclips och ta
bort lampan och kontaktstycket.
F

D

ra loss lampan och byt ut den.
F

T

ryck på kontaktstyckets sidoclips och ta
bort lampan och kontaktstycket.
F

D

ra loss lampan och byt ut den. F

T
ryck på kontaktstyckets nedre clips och ta
bort kontaktstycket och lampan.
F

D
ra loss lampan och byt ut den.
F

S
kruva loss lamphållaren genom att vrida
den ett kvarts var v moturs.
F

D
ra ut lamphållaren och byt ut den trasiga
lampan.
Om ett fel uppstår

213
Strålkastare (xenon)
1.Helljus (H1-55W).
2. Halvljus (D8S-25W).
3. Blinkersljus (PY21W-21W orange).
Tänk på att området bakom högra lampan
(bilens färdriktning) kan vara varmt och ge
brännskador (avluftningsslang).
Komma åt glödlampor Halvljus
Byte av en xenonlampa (D8S) bör utföras
av en CITROËN-verkstad eller annan
kvalificerad verkstad på grund av risken
för elstötar.
Vi rekommenderar byte av bägge D8S-
lamporna samtidigt om den ena går
sönder.
Helljus
Vid återmontering av kontaktstycket och
lampan i lyktan ska du trycka in lampan
och kontaktstycket i huset tills de klickar
på plats.
F

T

ryck på det övre clipset på kåpan och tippa
kåpan bakåt för att ta bort den. F

T
ryck på kontaktstyckets nedre clips och ta
bort kontaktstycket och lampan.
F

D
ra loss lampan och byt ut den.
Blinkers
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en av
lamporna på respektive sida.
Varselljus/positionsljus
F Skruva loss lamphållaren genom att vrida
den ett kvarts var v moturs.
F

D
ra ut lamphållaren och byt ut den trasiga
lampan.
8
Om ett fel uppstår

214
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Dimljus
H11- 5 5 W
F Lossa de två fästskruvarna för vindavvisare A under den främre
stötfångaren och dra ut den. F

V
rid lamphållaren ett kvarts varv moturs och
dra ut den.
F
B
yt ut den defekta lampan.
När det gäller byte av denna typ av lampor
kan du också kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
Sidoblinkers
- Tryck sidoblinkersljuset bakåt och ta bort det.
-
V

id återmonteringen ska sidoblinkersljuset
stickas in framåt och sedan föras bakåt.
Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Bakljus
1. Bromsljus/positionsljus (P21/5W-21/5W).
2. Blinkersljus (PY21W-21W orange).
3. Backljus (P21W-21W ).
4. Dimljus/positionsljus (P21/5W-21/4W).
Om bilen är utrustad med innerpanel bör
du vända dig till en CITROËN-verkstad
eller en annan kvalificerad verkstad för att
utföra åtgärden.
F

H
itta den trasiga lampan och öppna sedan
bakdörrarna eller bakluckan, beroende på
version.
F

T

a bort låsclipset och lossa kontaktstycket.
Om ett fel uppstår
