2018 CITROEN C4 PICASSO InstruksjonsbØker (in Norwegian)

87
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016
Sette på plass et sete
Før du håndterer baksetene, skal følgende
gjøres for å unngå skader på sikkerhetsbeltene:
Kontroller at sikkerhetsbeltene på sideplassene
er godt strammet. Sikkerhetsbeltet på
den midtre plassen skal være ryddet bort.
Fest endestykkene til alle de tre beltene i
festepunktene.
Transportdeksler
Disse transportdekslene er begrenset til
en belastning på 30 kg.Låse / låse opp transpor tdekslene
F

F
ør du åpner opp transportdekslene,
kontroller at setene i andre seterad er
skjøvet helt tilbake.
F
S
kyv låseklinken til dekselet oppover for å
låse det opp.
F
L
øft opp dekselet og skyv låseklinken ned
igjen for å låse.
F

O

m nødvendig, løft opp transportdekslene
til setene i andre seterad og blokker dem.
F

R

eis opp seteryggen og trykk bakover inntil
låsing. Nederst på hvert sete er det et transportdeksel
som når det er åpent, gjør det mulig å:
-

o

ppnå en kontinuerllig transportflate i
bagasjerommet, uansett setenes posisjon,
-
u

nngå at gjenstander glir under setene i
andre seterad.
3
Ergonomi og komfort

88
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016
Adgang til setene i tredje
seterad
Adgang til setene i tredje seterad foretas via
setene på siden i andre seterad.
F
T
rekk i betjening E . Setet låser seg opp og
seteputen løfter seg mot seteryggen.
F

H
old betjening E oppover og trykk forover.
Hele setet glir mot setet foran.
Det frigis plass bak setet og passasjerene får
adgang til setene i tredje seterad.
For å forlate bilen fra
plassene tredje seterad Sette på plass setet fra
utsiden med åpen dør
Hvis systemet har en funksjonsfeil
(plate E
) kan passasjerene i tredje
seterad forlate bilen etter å ha felt ned
seteryggene i andre seterad ved hjelp
av remmen D .
La ikke barna håndtere setene uten
tilsyn.
F

L

øft betjening E
. Setet låser seg opp og
seteputen løfter seg mot seteryggen.
F

S

kyv seteryggen mens betjening E holdes
o p p ove r. Hvis det sitter passasjerer i tredje seterad:
F

s

kyv setet manuelt bakover til det butter;
setet går ikke tilbake til maksimal posisjon
bakover, dette for å gi plass til bena til
passasjerene i tredje seterad.
F

f

ell ned seteputen til den låses.
Påse at det ikke finnes gjenstander på eller
under setepute som du ønsker å håndtere.
Før enhver håndtering, kontroller at
brettene bak på setene i første seterad
er foldet sammen.
Ergonomi og komfort

89
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016
Seter i tredje seterad
Foldegulv
Legge sammen gulvet
F Demonter bagasjeskjuleren. For ytterligere informasjon om
bagasjeskjuleren og Innvendig
innredning , se tilsvarende avsnitt.
F

R
eis opp lukene til setene i andre seterad
og lås dem.
F

F
old sammen gulvet og sett det loddrett
opp.
F

T
rekk i rem F som sitter på baksiden av
seteryggen. Seteryggen vipper bakover og
tar med seg seteputen. Setet låses i åpen
posisjon.
Hvert av de to gulvene kan tåle en last
på maks. 100 kg.
Trekk i remmen, de 3 delene til gulvet folder
seg sammen.
Når setene i tredje seterad er oppreiste,
kan disse gulvene i sammenfoldet tilstand
oppbevares:
-

e

nten flatt bak setene,
-

e

ller i loddrett stilling,
slik at setefordypningen kan brukes som
oppbevaringsplass.
Sette setene på
plass
De to stive foldegulvene som er festet til bilen,
dekker de to setene i tredje seterad når setene
er lagt ned.
3
Ergonomi og komfort

90
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016
F Reis opp lukene til setene i andre seterad og lås dem.
F

S
enk hodestøttene.
F

P
lasser foldegulvet riktig i loddrett stilling
bak setene.
F

K
ontroller at sikkerhetsbeltene i setene i
3. seterad er riktig festet og at de ikke har
f o l d e r.
F

T
rekk i remmen G som sitter nede på
seteryggen. Setet er opplåst. Før enhver håndtering av setene i tredje
seterad, reis opp de stive platene til
setene i andre seterad og lås dem.
Forsøk ikke å legge sammen en sete
i tredje seterad uten at seteryggen er
helt låst.
Legg aldri gjenstander på eller under
seteputen til setene i tredje seterad når
de felles ned.
Hold ikke i remmen G når setet legges
til oppbevaring, Du risikerer å klemme
fingrene.
La ikke barna håndtere setene uten
tilsyn.
F

S
kyv deretter seteryggen litt forover.
Seteryggen felles ned på seteputen. Det
sammenlagte setet plasseres innerst i
oppbevaringsrommet som er laget til dette
formål.
F
P
lasser foldegulvet over de nedsenkede
setene.
Oppbevaring av setene
Ergonomi og komfort

91
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016
Modularitet og konfigurasjoner av setene
Eksempler på konfigurasjoner
5 seter
4 seter 3
seter
Transport av gjenstander
3
Ergonomi og komfort

92
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016

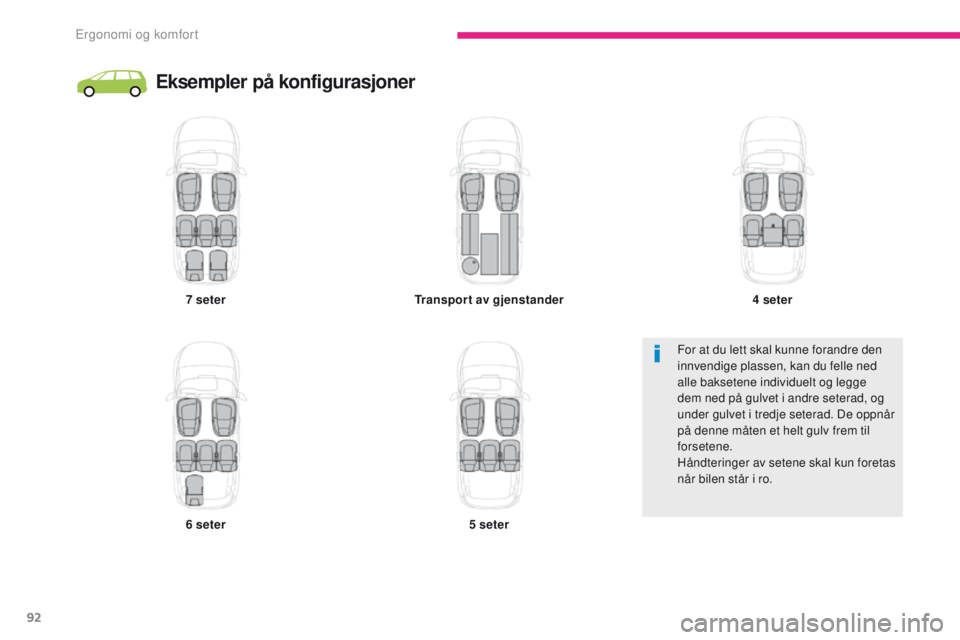

Eksempler på konfigurasjoner
7 seter
6 seter Transport av gjenstander
5 seter4
seter
For at du lett skal kunne forandre den
innvendige plassen, kan du felle ned
alle baksetene individuelt og legge
dem ned på gulvet i andre seterad, og
under gulvet i tredje seterad. De oppnår
på denne måten et helt gulv frem til
forsetene.
Håndteringer av setene skal kun foretas
når bilen står i ro.
Ergonomi og komfort

93
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016
Regulering av rattet
F Stans bilen. Trekk i hendelen for å låse
opp rattet.
F

I
nnstill høyde og dybde for å oppnå riktig
kjøreposisjon.
F

S
kyv hendelen inn igjen for å låse rattet.Av sikkerhetsgrunner skal disse
reguleringene av rattet alltid foretas når
bilen står i ro.
3
Ergonomi og komfort

94
C4-Picasso-II_no_Chap03_ergonomie-confort_ed02-2016
Ventilasjon
Luftinntak
Luften som sirkulerer i kupéen er filtrert og
kommer enten utenfra, via luftinntaksgrillen
nederst på frontruten, eller innenfra dersom
resirkuleringsfunksjonen er aktivert.
Behandling av luften
Luften som kommer inn følger forskjellige
kanaler, avhengig av reguleringen som gjøres
av føreren:
-
l
uften kommer direkte inn i kupéen
(luftinntak),
-

l
uften går igjennom en varmekrets (varme),
-

l
uften går igjennom en kjølekrets
(klimaanlegg).
Betjeningspanel
Betjeningene til dette systemet er tilgjengelige
gjennom menyen Klimaanlegg til
berøringsskjermen A .
Betjeningene for avdugging/avising av
frontruten og bakvinduet sitter til venstre for
berøringsskjermen. 1. D
yser for avising eller avdugging på
frontruten.
2.
D

yser for avising eller avdugging på
sidevinduene.
3.
D

yser for avising eller avdugging av
sidevinduene foran.
J

usterbare sidedyser som kan stenges.4. J
usterbare midtdyser som kan stenges.
5. L uftuttak ved føttene til passasjerene foran.
6.
S

idedyser i 2. seterad.
7.
L

uftuttak ved føttene til passasjerene
i
2. seterad.
8.


Sollysføler.
Luftfordeling
Ergonomi og komfort
