2018 CITROEN C4 PICASSO InstruksjonsbØker (in Norwegian)

135
C4-Picasso-II_no_Chap04_conduite_ed02-2016
Når bilen står i ro, trekker parkeringsbremsen
seg automatisk til når motoren slås av ved
trykk på "START/STOP".Tiltrekking av parkeringsbremsen blir
bekreftet ved at bremselampen og
lampen P på platen tennes, medfulgt
av meldingen "Parking brake
applied".
Hvis motoren har stoppet eller er i
STOP-modus til Stop & Start, virker
ikke automatisk tiltrekking.
I automatisk modus, kan du til enhver tid
tiltrekke eller utløse parkeringsbremsen
manuelt ved hjelp av platen.
Automatisk funksjon
Automatisk utløsing
Fullstendig utløsing av
parkeringsbremsen blir bekreftet
ved at bremselampen og lampen P
på platen slukker, medfulgt av
meldingen "Parking brake released".
Når bilen står i ro med motoren i gang,
akselerer ikke unødig, du kan risikere å
utløse parkeringsbremsen.
På forhånd, påse at motoren har startet og at
førerdøren er riktig lukket.
Parkeringsbremsen utløses automatisk og
gradvis når bilen settes i bevegelse
:
F

M

anuell girkasse: trykk clutchpedalen helt
inn, koble inn 1. gir eller revers; trykk på
gasspedalen og slipp clutchpedalen.
F

A

utomatisk girkasse: velg posisjon D , M
eller R og trykk deretter på gasspedalen.
Automatisk tiltrekking
Med en automatisk girkasse, hvis
bremsen ikke utløser seg automatisk,
kontroller at dørene foran er ordentlig
lukket.
4
Kjøring

136
C4-Picasso-II_no_Chap04_conduite_ed02-2016
Spesielle tilfeller
Tiltrekking av parkeringsbremsen blir
bekreftet ved at bremselampen og
lampen P på platen tennes, medfulgt
av meldingen "Parking brake
applied".Fullstendig utløsing av
parkeringsbremsen blir bekreftet
ved at bremselampen og lampen
P
på platen slukker, medfulgt av
meldingen "Parking brake released"
(parkeringsbrems utløst).
I visse situasjoner kan det hende at
du må foreta en manuell påvirking av
parkeringsbremsen.
Bilen i ro med motoren i gang
For å holde bilen i ro med motoren i gang, trekk
kort på platen.
Parkering av bilen med utløst
brems
Ved lave temperaturer, anbefales det å
ikke trekke til parkeringsbremsen (frost).
For å holde bilen i ro, koble inn et
girtrinn eller sett en kloss mot ett av
hjulene.
Bilen i ro med utløst parkeringsbrems
F

S

lå av motoren.
T

enning av lampen i instrumentbordet
og på platen bekrefter tiltrekking av
parkeringsbremsen.
F

S

ett på tenningen igjen, uten å starte
motoren.
F

U

tløs parkeringsbremsen manuelt ved å
skyve betjeningsplaten samtidig som foten
holdes på bremsepedalen. F

S
lå av tenningen.
Kjøring

137
C4-Picasso-II_no_Chap04_conduite_ed02-2016
Nødbremsing
Dersom det oppstår en feil med bremsepedalen
eller i uvanlige situasjoner (eksempel: føreren
får et illebefinnende, kjøreopplæring, osv.)
vil en hard tiltrekking av platen bremse bilen.
Bremsingen virker så lenge man trekker i
platen. Bremsingen avbrytes når platen slippes.
ABS og CDS-systemet sørger for bilens
stabilitet under nødbremsing.
Hvis nødbremsingen har en funksjonsfeil,
vises meldingen "Handbrake faulty" (feil på
parkeringsbrems)
Dersom det oppstår en feil på ABS og
CDS-systemet, som vises ved tenning av en
eller begge lampene, er ikke lenger bilens
stabiliteten garantert.
I dette tilfellet må stabiliteten besørges av fører
som gjentatte ganger "trekker-slipper" platen
inntil bilen står i ro.Nødbremsingen skal bare brukes i
tilfelle unntaksvise situasjoner.
Foreta denne prosedyren på nytt for å
reaktivere den automatiske funksjonen.
Reaktivering av den automatiske funksjonen
bekreftes ved at lampen slukker i
instrumentbordet.
Nøytralisering av automatisk funksjon
I visse situasjoner, slik som ved lave
temperaturer eller trekking av en tilhenger
(campingvogn, tauing), kan det være nødvendig
å deaktivere systemets automatiske funksjon.
F

S
tart motoren.
F

H
vis parkeringsbremsen er utløst, foreta
tiltrekking med platen.
F

T
a foten helt vekk fra bremsepedalen.
F

S
kyv platen i retning utløsing i minst
10


sekunder eller i høyst 15 sekunder.
F

S
lipp platen.
F

T
rykk på bremsepedalen og hold den nede.
F

T
rekk platen i retning tiltrekking i
2


sekunder.Deaktivering av de automatiske
funksjonene bekreftes ved tenning av
denne lampen i instrumentbordet.
F

S
lipp platen og parkeringsbremsen. Heretter, er det bare de manuelle betjeningene
ved hjelp av betjeningsplaten, som kan tiltrekke
og utløse parkeringsbremsen.
4
Kjøring

138
C4-Picasso-II_no_Chap04_conduite_ed02-2016
Funksjonsfeil
De forskjellige varselsituasjonene er beskrevet i oversikten under.
I tilfelle feil på systemet til den elektriske parkeringsbremsen, anbefales det å ta rask kontakt med CITROËN-forhandlernett eller et kvalifisert verksted.Situasjonsbeskrivelse Konsekvenser
Visning av meldingen " Handbrake faulty" og denne lampen: -
A

utomatisk utløsing er ikke tilgjengelig.
-

H
vis du forsøker å uføre en automatisk utløsing, vil en hjelpemelding vises ved
akselerasjon når parkeringsbremsen er tiltrukket, for å anspore deg til å bruke
den manuelle utløsingen.
Visning av meldingen " Handbrake faulty" og disse lampene: -

N
ødbremsing har ikke optimale ytelser.
-

H
vis automatisk utløsing ikke er tilgjengelig, vil en hjelpemelding vises ved
akselerasjon når parkeringsbremsen er tiltrukket, for å anspore deg til å bruke
den manuelle utløsingen.
Visning av meldingen " Handbrake faulty" og disse lampene: -
A

utomatisk tiltrekking er ikke tilgjengelig: bruk betjeningsplaten.
-
D

en elektriske parkeringsbremsen kan bare brukes manuelt.
-
H

vis automatisk utløsing heller ikke er tilgjengelig, vil en hjelpemelding vises ved
akselerasjon når parkeringsbremsen er tiltrukket, for å anspore deg til å bruke
den manuelle utløsingen.
Visning av meldingen " Handbreak faulty" og disse lampene: -

H
vis manuell tiltrekking og utløsing ikke virker, har betjeningplaten er feil.
-

D
e automatiske funksjonene skal brukes under alle omstendigheter: de
reaktiveres automatisk hvis betjeningsplaten har en funksjonsfeil.
-

D
u kan ikke lenger holde bilen i ro når motoren går.
Kjøring

139
C4-Picasso-II_no_Chap04_conduite_ed02-2016
SituasjonsbeskrivelseKonsekvenser
Visning av meldingen " Handbreak faulty" og disse lampene: Parkeringbremsen har en feil, det kan skje at de manuelle og automatiske
funksjonene ikke er operative.
Ved stans, for å holde bilen din i ro:
-

T
rekk i betjeningsplaten og hold den i ca. 7 til 15 sekunder, inntil lampen vises i
instrumentbordet.
Hvis denne prosedyren ikke fungerer, må du sikre bilen din.
-

P
arker på et flatt underlag.
-

K
oble inn et girtrinn med en manuell girkasse, eller sett velgeren på posisjon P
med en automatisk girkasse.
-

H
vis mulig, sett på plass en kloss.
Ta kontakt med CITROËN-forhandlernett eller et kvalifisert verksted.
Visning av meldingen " Handbreak faulty" og denne lampen: -

P
arkeringbremsen har ikke optimale ytelser for en sikker parkering av bilen i
enhver situasjon.
Du må sikre bilen din:
-

P
arker på et flatt underlag.
-

K
oble inn et girtrinn med en manuell girkasse, eller sett velgeren på posisjon P
med en automatisk girkasse.
-

H
vis muilig, sett på plass en kloss.
Ta kontakt med CITROËN-forhandlermett eller et kvalifisert verksted.
Hvis lampene P blinker ved oppstart av bilen, indikerer dette at parkeringsbremsen er
dårlig utløst.
Stans bilen så snart som mulig å forsøk å utløse pakeringsbremsen helt ved hjelp av
betjeningsplaten, hold foten på bremsen.
Vinsing av meldingen " Battery faulty" og følgende lampe: -

B
atterinivået er veldig lavt og fordrer at bilen står i ro på et sikkert sted: koble inn
et girtrinn ned en manuell girkasse eller plasser en kloss mot ett av hjulene.
-

N
år batteriet er helt utladet, virker ikke betjeningene: for å løse ut
parkeringsbremsen, ta kontakt med CITROËN-forhandernett eller et kvalifisert
verksted.
4
Kjøring

140
C4-Picasso-II_no_Chap04_conduite_ed02-2016
Hjelp til start i bakke
System som holder bilen i ro i et kort øyeblikk
(ca. 2 sekunder) under oppstart i bakke, tiden
det tar for deg å flytte foten fra bremsepedalen
til gasspedalen.
Denne funksjonen er bare aktiv i følgende
tilfeller:
-
b
ilen står helt i ro med foten på
bremsepedalen.
-
v

isse helningsforhold er tilsetde.
-

n
år førerdøren er lukket.
Funksjonen hjelp til start i bakke kan ikke
deaktiveres.
Når bilen har stanset i en bakke, holdes den
i ro i et kor t øyeblikk når bremsepedalen
slippes:
-

h
vis første girtrinn er innkoblet eller i fri
med manuell girkasse
-

i p
osisjon D eller M med automatisk
girkasse.Funksjonsmåte
Når bilen har stanset med innkoblet revers
i en nedoverbakke, holdes den i ro i et kor t
øyeblikk når bremsepedalen slippes.
Funksjonsfeil
Når det oppstår en uregelmessighet på
systemet, tennes disse lampene, sammen med
en varselmelding. Ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted for
kontroll av systemet.
Gå ikke ut av bilen mens den holdes
midlertidig i ro ved hjelp av start i bakke.
Hvis du må gå ut av bilen med motoren i
gang, trekk parkeringsbremsen manuelt
til. Kontroller deretter at lampen for
parkeringsbremsen og lampen


P
på hendelen for den elektriske
parkeringsbremsen lyser vedvarende.
Kjøring

141
C4-Picasso-II_no_Chap04_conduite_ed02-2016

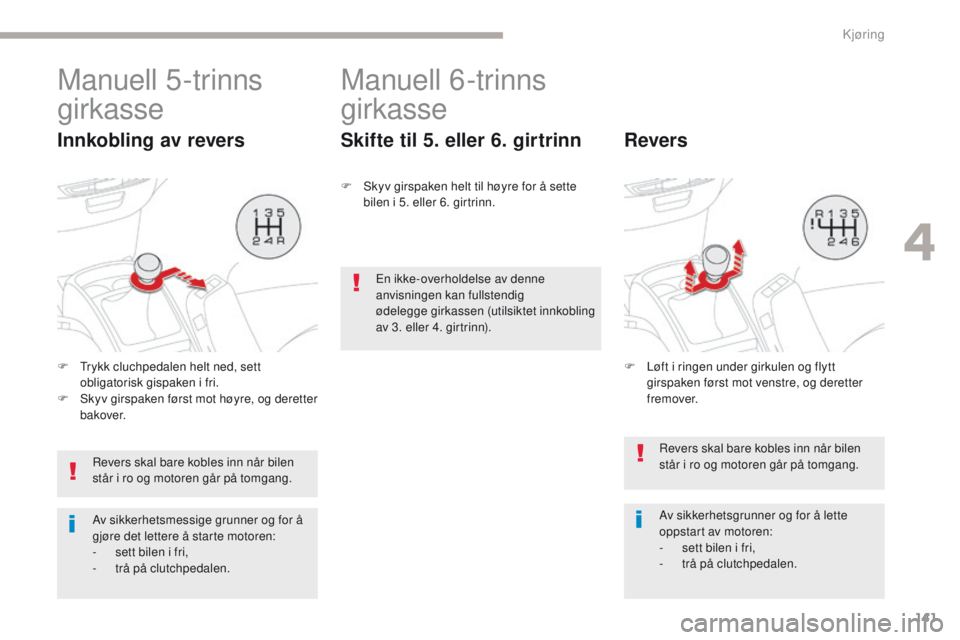

Manuell 5-trinns
girkasse
Innkobling av revers
F Trykk cluchpedalen helt ned, sett obligatorisk gispaken i fri.
F

S
kyv girspaken først mot høyre, og deretter
bakover.
Revers skal bare kobles inn når bilen
står i ro og motoren går på tomgang.
Av sikkerhetsmessige grunner og for å
gjøre det lettere å starte motoren:
-

s
ett bilen i fri,
-

t
rå på clutchpedalen.
Manuell 6-trinns
girkasse
Skifte til 5. eller 6. girtrinn
F Skyv girspaken helt til høyre for å sette bilen i 5. eller 6. girtrinn.
Revers skal bare kobles inn når bilen
står i ro og motoren går på tomgang.
Av sikkerhetsgrunner og for å lette
oppstart av motoren:
-

s
ett bilen i fri,
-

t
rå på clutchpedalen.
Revers
En ikke-overholdelse av denne
anvisningen kan fullstendig
ødelegge girkassen (utilsiktet innkobling
av 3. eller 4. girtrinn).F

L
øft i ringen under girkulen og flytt
girspaken først mot venstre, og deretter
fremover.
4
Kjøring

142
C4-Picasso-II_no_Chap04_conduite_ed02-2016
Automatisk girkasse
Den automatiske girkassen gir to kjøremåter:
- en automatisk funksjon for elektronisk
styring av girskifte som foretas av
girkassen, uten inngrep fra føreren,
-
en manuell funksjon for et sekvensielt
girskifte som foretas av føreren ved hjelp
av betjeningene under rattet.
P.


Parkering
-

N
år bilen står i ro med parkeringsbremsen
trukket til eller utløst,
-

O
ppstart motor.
R.


Revers.
-

R
yggemanøvrer, bilen står i ro med
motoren på tomgang.
N.
I f

ri.
-

N
år bilen står i ro med parkeringsbremsen
trukket til,
-

O
ppstart motor.
D.
Aut

omatisk funksjon.
M.
M

anuell funksjon med sekvensielt skifte av
seks girtrinn.Girvelger
For å velge posisjon P , sett girvelgeren i
høyeste posisjon (mot R ), skyv deretter
forover og så mot venstre.
Koble ikke inn revers før bilen står helt
i ro. I denne posisjonen er forhjulene
blokkerte. Påse at girvelgeren står i
riktig posisjon.
For å for flytte velgeren, sett på
tenningen eller start motoren.
Når batteriet ikke er tilstrekkelig ladet,
kan ikke girvelgeren forflyttes. For å gå ut av posisjon P , for flytt
velgeren mot høyre inntil ønsket
posisjon, samtidig som du trykker
bremsepedalen helt ned.
Det er til enhver tid mulig å skifte fra en
funksjon til en annen.
Med den automatiske funksjonen kan
du til enhver tid ta midlertidig kontroll
over skifte av girtrinn.
Kjøring
