2018.5 OPEL VIVARO B Instrukcja obsługi (in Polish)

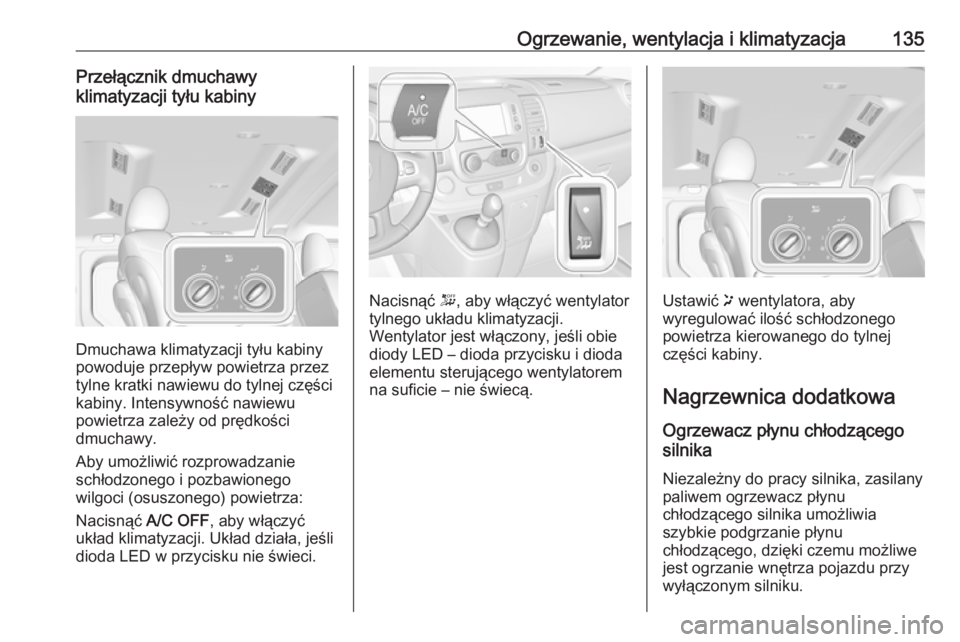

Ogrzewanie, wentylacja i klimatyzacja135Przełącznik dmuchawyklimatyzacji tyłu kabiny
Dmuchawa klimatyzacji tyłu kabiny
powoduje przepływ powietrza przez
tylne kratki nawiewu do tylnej części
kabiny. Intensywność nawiewu
powietrza zależy od prędkości
dmuchawy.
Aby umożliwić rozprowadzanie
schłodzonego i pozbawionego
wilgoci (osuszonego) powietrza:
Nacisnąć A/C OFF, aby włączyć
układ klimatyzacji. Układ działa, jeśli dioda LED w przycisku nie świeci.
Nacisnąć -, aby włączyć wentylator
tylnego układu klimatyzacji.
Wentylator jest włączony, jeśli obie
diody LED – dioda przycisku i dioda
elementu sterującego wentylatorem
na suficie – nie świecą.Ustawić < wentylatora, aby
wyregulować ilość schłodzonego
powietrza kierowanego do tylnej
części kabiny.
Nagrzewnica dodatkowa
Ogrzewacz płynu chłodzącego
silnika
Niezależny do pracy silnika, zasilanypaliwem ogrzewacz płynu
chłodzącego silnika umożliwia
szybkie podgrzanie płynu
chłodzącego, dzięki czemu możliwe jest ogrzanie wnętrza pojazdu przy
wyłączonym silniku.

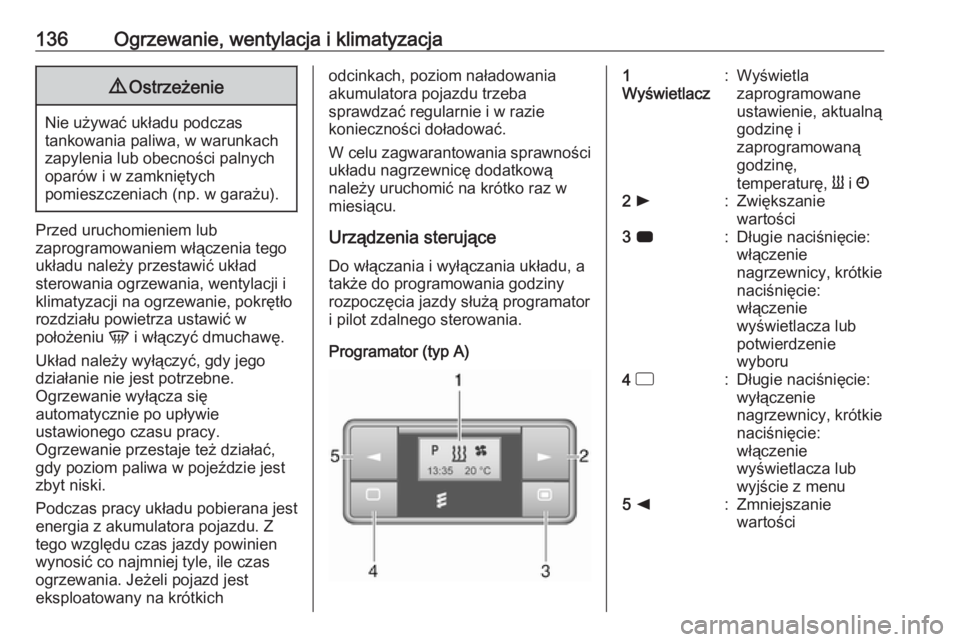

136Ogrzewanie, wentylacja i klimatyzacja9Ostrzeżenie
Nie używać układu podczas
tankowania paliwa, w warunkach
zapylenia lub obecności palnych
oparów i w zamkniętych
pomieszczeniach (np. w garażu).
Przed uruchomieniem lub
zaprogramowaniem włączenia tego
układu należy przestawić układ
sterowania ogrzewania, wentylacji i
klimatyzacji na ogrzewanie, pokrętło
rozdziału powietrza ustawić w
położeniu V i włączyć dmuchawę.
Układ należy wyłączyć, gdy jego działanie nie jest potrzebne.
Ogrzewanie wyłącza się
automatycznie po upływie
ustawionego czasu pracy.
Ogrzewanie przestaje też działać,
gdy poziom paliwa w pojeździe jest
zbyt niski.
Podczas pracy układu pobierana jest
energia z akumulatora pojazdu. Z
tego względu czas jazdy powinien
wynosić co najmniej tyle, ile czas
ogrzewania. Jeżeli pojazd jest
eksploatowany na krótkich
odcinkach, poziom naładowania
akumulatora pojazdu trzeba
sprawdzać regularnie i w razie
konieczności doładować.
W celu zagwarantowania sprawności układu nagrzewnicę dodatkową
należy uruchomić na krótko raz w
miesiącu.
Urządzenia sterujące
Do włączania i wyłączania układu, a
także do programowania godziny
rozpoczęcia jazdy służą programator
i pilot zdalnego sterowania.
Programator (typ A)1
Wyświetlacz:Wyświetla
zaprogramowane
ustawienie, aktualną
godzinę i
zaprogramowaną
godzinę,
temperaturę, Y i Ö2 l:Zwiększanie
wartości3 7:Długie naciśnięcie:
włączenie
nagrzewnicy, krótkie
naciśnięcie:
włączenie
wyświetlacza lub
potwierdzenie
wyboru4 d:Długie naciśnięcie:
wyłączenie
nagrzewnicy, krótkie
naciśnięcie:
włączenie
wyświetlacza lub
wyjście z menu5 k:Zmniejszanie
wartości

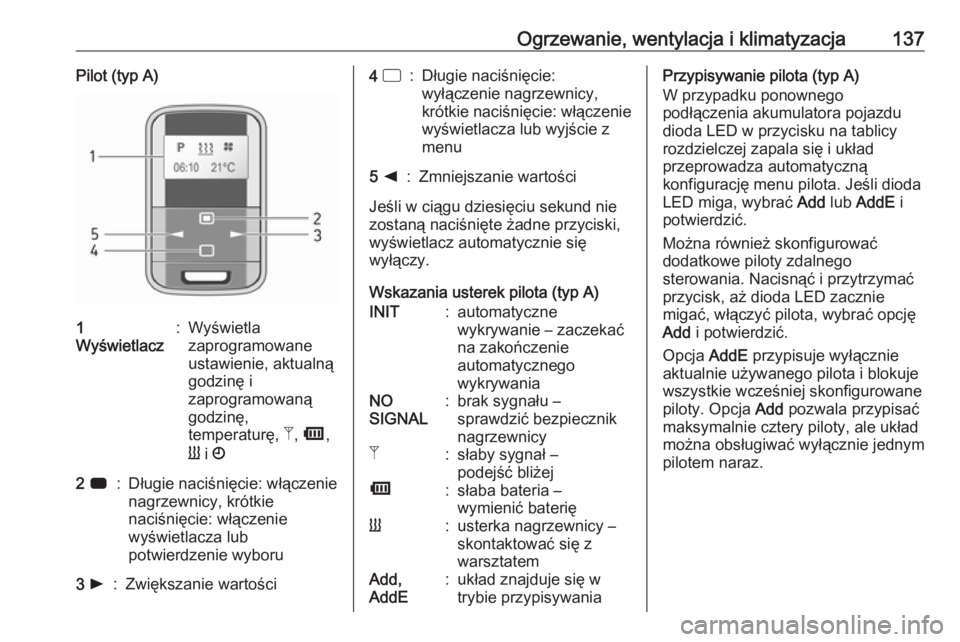

Ogrzewanie, wentylacja i klimatyzacja137Pilot (typ A)1
Wyświetlacz:Wyświetla
zaprogramowane
ustawienie, aktualną
godzinę i
zaprogramowaną
godzinę,
temperaturę, Z, Ü ,
Y i Ö2 7:Długie naciśnięcie: włączenie
nagrzewnicy, krótkie
naciśnięcie: włączenie
wyświetlacza lub
potwierdzenie wyboru3 l:Zwiększanie wartości4 d:Długie naciśnięcie:
wyłączenie nagrzewnicy,
krótkie naciśnięcie: włączenie
wyświetlacza lub wyjście z
menu5 k:Zmniejszanie wartości
Jeśli w ciągu dziesięciu sekund nie
zostaną naciśnięte żadne przyciski,
wyświetlacz automatycznie się
wyłączy.
Wskazania usterek pilota (typ A)
INIT:automatyczne
wykrywanie – zaczekać
na zakończenie
automatycznego
wykrywaniaNO
SIGNAL:brak sygnału –
sprawdzić bezpiecznik
nagrzewnicyZ:słaby sygnał –
podejść bliżejÜ:słaba bateria –
wymienić baterięY:usterka nagrzewnicy –
skontaktować się z
warsztatemAdd,
AddE:układ znajduje się w
trybie przypisywaniaPrzypisywanie pilota (typ A)
W przypadku ponownego
podłączenia akumulatora pojazdu
dioda LED w przycisku na tablicy
rozdzielczej zapala się i układ
przeprowadza automatyczną
konfigurację menu pilota. Jeśli dioda
LED miga, wybrać Add lub AddE i
potwierdzić.
Można również skonfigurować
dodatkowe piloty zdalnego
sterowania. Nacisnąć i przytrzymać
przycisk, aż dioda LED zacznie
migać, włączyć pilota, wybrać opcję
Add i potwierdzić.
Opcja AddE przypisuje wyłącznie
aktualnie używanego pilota i blokuje
wszystkie wcześniej skonfigurowane
piloty. Opcja Add pozwala przypisać
maksymalnie cztery piloty, ale układ można obsługiwać wyłącznie jednym
pilotem naraz.

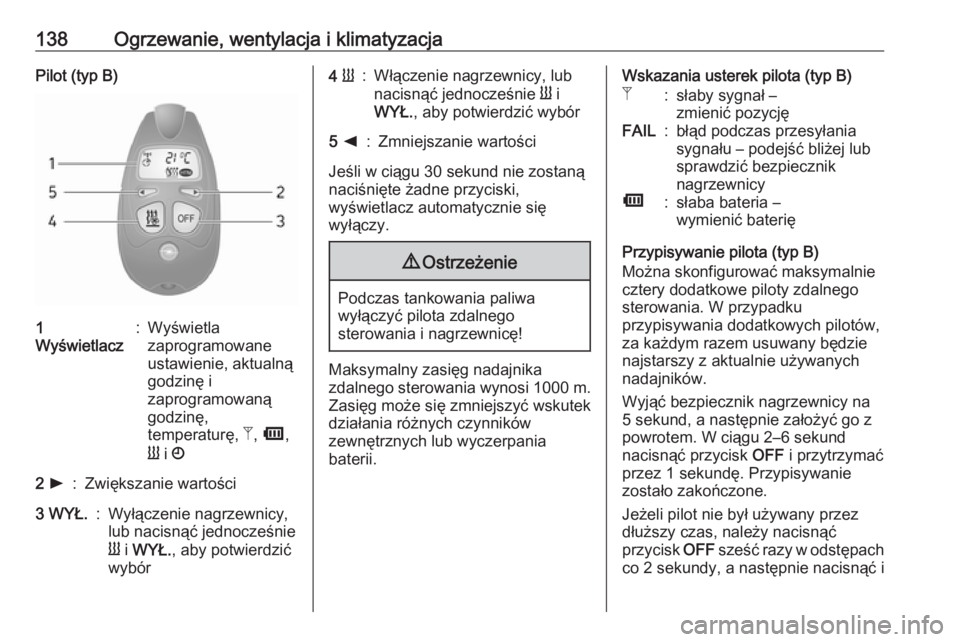

138Ogrzewanie, wentylacja i klimatyzacjaPilot (typ B)1
Wyświetlacz:Wyświetla
zaprogramowane
ustawienie, aktualną
godzinę i
zaprogramowaną
godzinę,
temperaturę, Z, Ü ,
Y i Ö2 l:Zwiększanie wartości3 WYŁ.:Wyłączenie nagrzewnicy,
lub nacisnąć jednocześnie
Y i WYŁ. , aby potwierdzić
wybór4 Y:Włączenie nagrzewnicy, lub
nacisnąć jednocześnie Y i
WYŁ. , aby potwierdzić wybór5 k:Zmniejszanie wartości
Jeśli w ciągu 30 sekund nie zostaną
naciśnięte żadne przyciski,
wyświetlacz automatycznie się
wyłączy.
9 Ostrzeżenie
Podczas tankowania paliwa
wyłączyć pilota zdalnego
sterowania i nagrzewnicę!
Maksymalny zasięg nadajnika
zdalnego sterowania wynosi 1000 m.
Zasięg może się zmniejszyć wskutek działania różnych czynników
zewnętrznych lub wyczerpania
baterii.
Wskazania usterek pilota (typ B)Z:słaby sygnał –
zmienić pozycjęFAIL:błąd podczas przesyłania
sygnału – podejść bliżej lub
sprawdzić bezpiecznik
nagrzewnicyÜ:słaba bateria –
wymienić baterię
Przypisywanie pilota (typ B)
Można skonfigurować maksymalnie
cztery dodatkowe piloty zdalnego
sterowania. W przypadku
przypisywania dodatkowych pilotów,
za każdym razem usuwany będzie
najstarszy z aktualnie używanych
nadajników.
Wyjąć bezpiecznik nagrzewnicy na
5 sekund, a następnie założyć go z
powrotem. W ciągu 2–6 sekund
nacisnąć przycisk OFF i przytrzymać
przez 1 sekundę. Przypisywanie
zostało zakończone.
Jeżeli pilot nie był używany przez
dłuższy czas, należy nacisnąć
przycisk OFF sześć razy w odstępach
co 2 sekundy, a następnie nacisnąć i

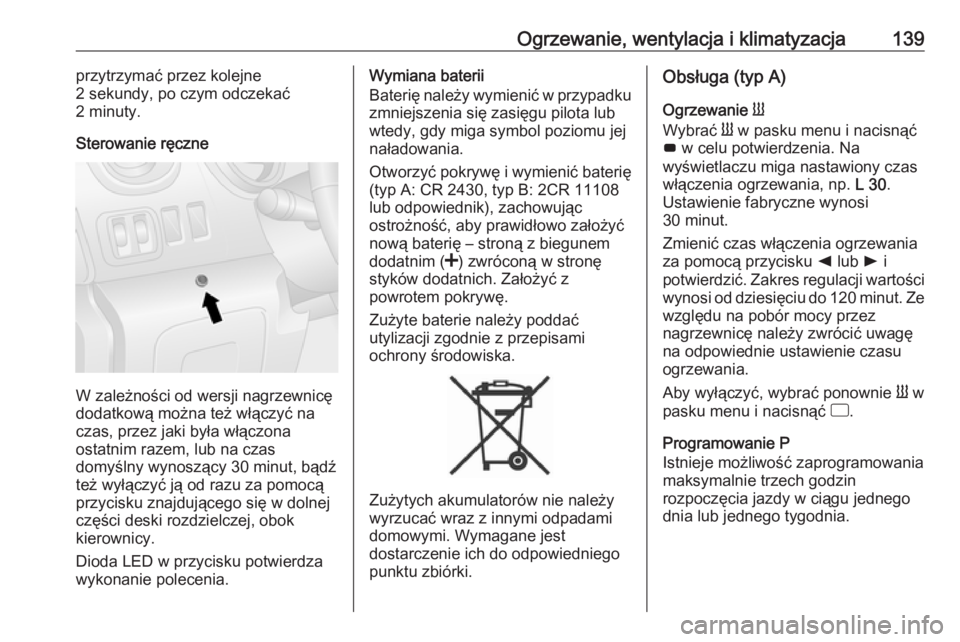

Ogrzewanie, wentylacja i klimatyzacja139przytrzymać przez kolejne
2 sekundy, po czym odczekać
2 minuty.
Sterowanie ręczne
W zależności od wersji nagrzewnicę
dodatkową można też włączyć na
czas, przez jaki była włączona
ostatnim razem, lub na czas
domyślny wynoszący 30 minut, bądź też wyłączyć ją od razu za pomocą
przycisku znajdującego się w dolnej
części deski rozdzielczej, obok
kierownicy.
Dioda LED w przycisku potwierdza
wykonanie polecenia.
Wymiana baterii
Baterię należy wymienić w przypadku
zmniejszenia się zasięgu pilota lub
wtedy, gdy miga symbol poziomu jej
naładowania.
Otworzyć pokrywę i wymienić baterię (typ A: CR 2430, typ B: 2CR 11108
lub odpowiednik), zachowując
ostrożność, aby prawidłowo założyć
nową baterię – stroną z biegunem
dodatnim ( <) zwróconą w stronę
styków dodatnich. Założyć z
powrotem pokrywę.
Zużyte baterie należy poddać
utylizacji zgodnie z przepisami
ochrony środowiska.
Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Obsługa (typ A)
Ogrzewanie Y
Wybrać Y w pasku menu i nacisnąć
G w celu potwierdzenia. Na
wyświetlaczu miga nastawiony czas
włączenia ogrzewania, np. L 30.
Ustawienie fabryczne wynosi
30 minut.
Zmienić czas włączenia ogrzewania
za pomocą przycisku k lub l i
potwierdzić. Zakres regulacji wartości
wynosi od dziesięciu do 120 minut. Ze
względu na pobór mocy przez
nagrzewnicę należy zwrócić uwagę na odpowiednie ustawienie czasu
ogrzewania.
Aby wyłączyć, wybrać ponownie Y w
pasku menu i nacisnąć d.
Programowanie P
Istnieje możliwość zaprogramowania
maksymalnie trzech godzin
rozpoczęcia jazdy w ciągu jednego
dnia lub jednego tygodnia.

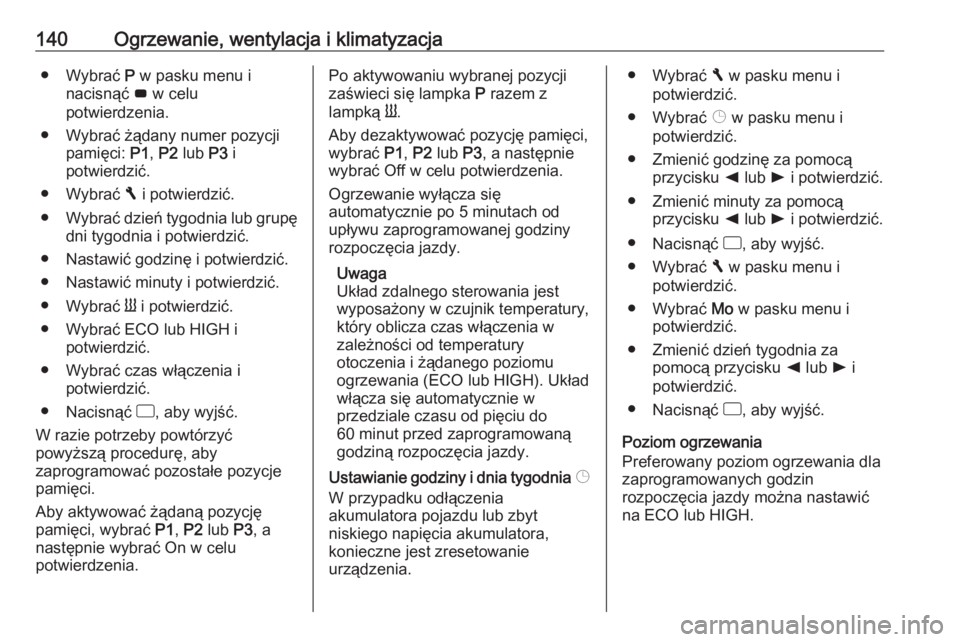

140Ogrzewanie, wentylacja i klimatyzacja● Wybrać P w pasku menu i
nacisnąć G w celu
potwierdzenia.
● Wybrać żądany numer pozycji pamięci: P1, P2 lub P3 i
potwierdzić.
● Wybrać F i potwierdzić.
● Wybrać dzień tygodnia lub grupę
dni tygodnia i potwierdzić.
● Nastawić godzinę i potwierdzić.
● Nastawić minuty i potwierdzić.
● Wybrać Y i potwierdzić.
● Wybrać ECO lub HIGH i potwierdzić.
● Wybrać czas włączenia i potwierdzić.
● Nacisnąć d, aby wyjść.
W razie potrzeby powtórzyć
powyższą procedurę, aby
zaprogramować pozostałe pozycje
pamięci.
Aby aktywować żądaną pozycję
pamięci, wybrać P1, P2 lub P3, a
następnie wybrać On w celu
potwierdzenia.Po aktywowaniu wybranej pozycji zaświeci się lampka P razem z
lampką Y.
Aby dezaktywować pozycję pamięci,
wybrać P1, P2 lub P3, a następnie
wybrać Off w celu potwierdzenia.
Ogrzewanie wyłącza się
automatycznie po 5 minutach od
upływu zaprogramowanej godziny
rozpoczęcia jazdy.
Uwaga
Układ zdalnego sterowania jest
wyposażony w czujnik temperatury,
który oblicza czas włączenia w
zależności od temperatury
otoczenia i żądanego poziomu
ogrzewania (ECO lub HIGH). Układ
włącza się automatycznie w
przedziale czasu od pięciu do
60 minut przed zaprogramowaną
godziną rozpoczęcia jazdy.
Ustawianie godziny i dnia tygodnia Þ
W przypadku odłączenia akumulatora pojazdu lub zbyt
niskiego napięcia akumulatora,
konieczne jest zresetowanie
urządzenia.● Wybrać F w pasku menu i
potwierdzić.
● Wybrać Þ w pasku menu i
potwierdzić.
● Zmienić godzinę za pomocą przycisku k lub l i potwierdzić.
● Zmienić minuty za pomocą przycisku k lub l i potwierdzić.
● Nacisnąć d, aby wyjść.
● Wybrać F w pasku menu i
potwierdzić.
● Wybrać Mo w pasku menu i
potwierdzić.
● Zmienić dzień tygodnia za pomocą przycisku k lub l i
potwierdzić.
● Nacisnąć d, aby wyjść.
Poziom ogrzewania
Preferowany poziom ogrzewania dla
zaprogramowanych godzin
rozpoczęcia jazdy można nastawić na ECO lub HIGH.

Ogrzewanie, wentylacja i klimatyzacja141●Wybrać Y w pasku menu i
potwierdzić.
● Wybrać ECO lub HIGH i potwierdzić.
● Nacisnąć d, aby wyjść.
Obsługa (typ B)
Ogrzewanie Y
W razie potrzeby wybrać tryb
działania Y.
● Nacisnąć l trzy razy.
● Nacisnąć jednocześnie Y i OFF –
Y zacznie migać.
● Za pomocą przycisku k lub l
wybrać Y.
● Nacisnąć jednocześnie Y i OFF ,
aby potwierdzić wybór.
W celu włączenia nacisnąć Y i
przytrzymać przez jedną sekundę.
Zostanie wyświetlony nastawiony
czas włączenia ogrzewania, np. 30.
Ustawienie fabryczne wynosi
30 minut.
Czas ogrzewania można ustawiać w odstępach co dziesięć minut. Ze
względu na pobór mocy przeznagrzewnicę należy zwrócić uwagę na odpowiednie ustawienie czasu
ogrzewania.
● Nacisnąć l cztery razy.
● Nacisnąć jednocześnie Y i OFF –
Y zacznie migać.
● Za pomocą przycisku k lub l
wybrać żądany czas ogrzewania.
● Nacisnąć jednocześnie Y i OFF ,
aby potwierdzić wybór.
W celu wyłączenia nacisnąć OFF.
Programowanie y
Układ oblicza czas pracy
nagrzewnicy w oparciu o temperaturę
wewnątrz pojazdu.
● Dwukrotnie nacisnąć k.
● Nacisnąć jednocześnie Y i OFF –
y zacznie migać.
● Za pomocą przycisku k lub l
wybrać godzinę rozpoczęcia
jazdy.
● Nacisnąć jednocześnie Y i OFF ,
aby potwierdzić wybór.W celu włączenia nacisnąć Y i
przytrzymać przez jedną sekundę – zostanie wyświetlone wskazanie HTM .
Ogrzewanie wyłącza się
automatycznie po upływie
zaprogramowanego czasu
rozpoczęcia jazdy. Można je również
wyłączyć ręcznie.
● Dwukrotnie nacisnąć k.
● Nacisnąć OFF i przytrzymać
przez jedną sekundę –
wskazanie HTM zniknie.
Ustawianie godziny
W przypadku odłączenia
akumulatora pojazdu lub zbyt
niskiego napięcia akumulatora
konieczne jest ponowne ustawienie
godziny.
● Naciśnięcie jednokrotne l.
● Nacisnąć jednocześnie Y i OFF –
Ö zacznie migać.
● Za pomocą przycisku k lub l
ustawić godzinę.
● Nacisnąć jednocześnie Y i OFF ,
aby potwierdzić wybór.

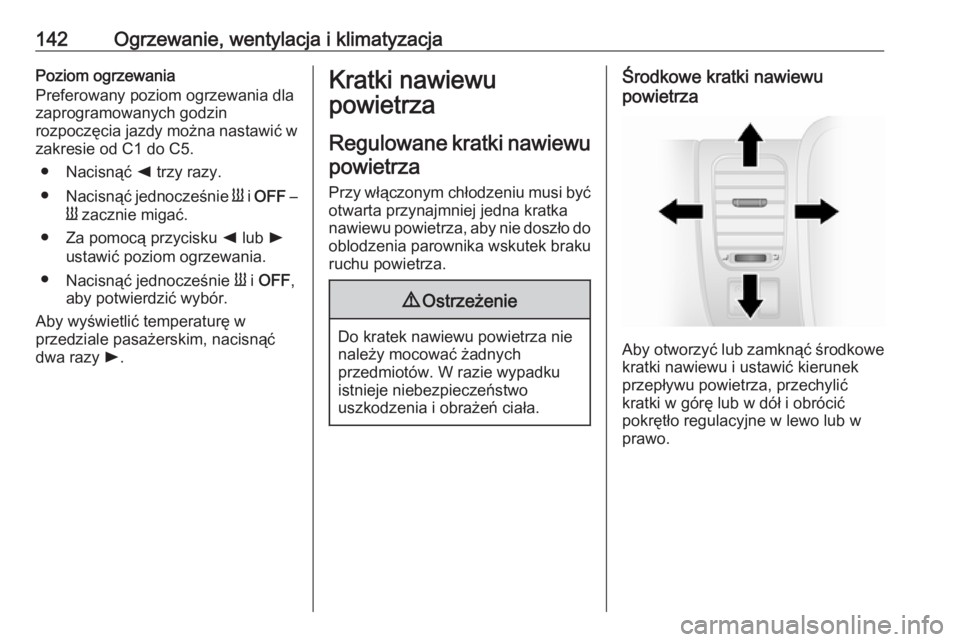

142Ogrzewanie, wentylacja i klimatyzacjaPoziom ogrzewania
Preferowany poziom ogrzewania dla
zaprogramowanych godzin
rozpoczęcia jazdy można nastawić w
zakresie od C1 do C5.
● Nacisnąć k trzy razy.
● Nacisnąć jednocześnie Y i OFF –
Y zacznie migać.
● Za pomocą przycisku k lub l
ustawić poziom ogrzewania.
● Nacisnąć jednocześnie Y i OFF ,
aby potwierdzić wybór.
Aby wyświetlić temperaturę w
przedziale pasażerskim, nacisnąć
dwa razy l.Kratki nawiewu
powietrza
Regulowane kratki nawiewu
powietrza
Przy włączonym chłodzeniu musi byćotwarta przynajmniej jedna kratkanawiewu powietrza, aby nie doszło do oblodzenia parownika wskutek braku
ruchu powietrza.9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Środkowe kratki nawiewu
powietrza
Aby otworzyć lub zamknąć środkowe kratki nawiewu i ustawić kierunek
przepływu powietrza, przechylić
kratki w górę lub w dół i obrócić
pokrętło regulacyjne w lewo lub w
prawo.
