Schowki87

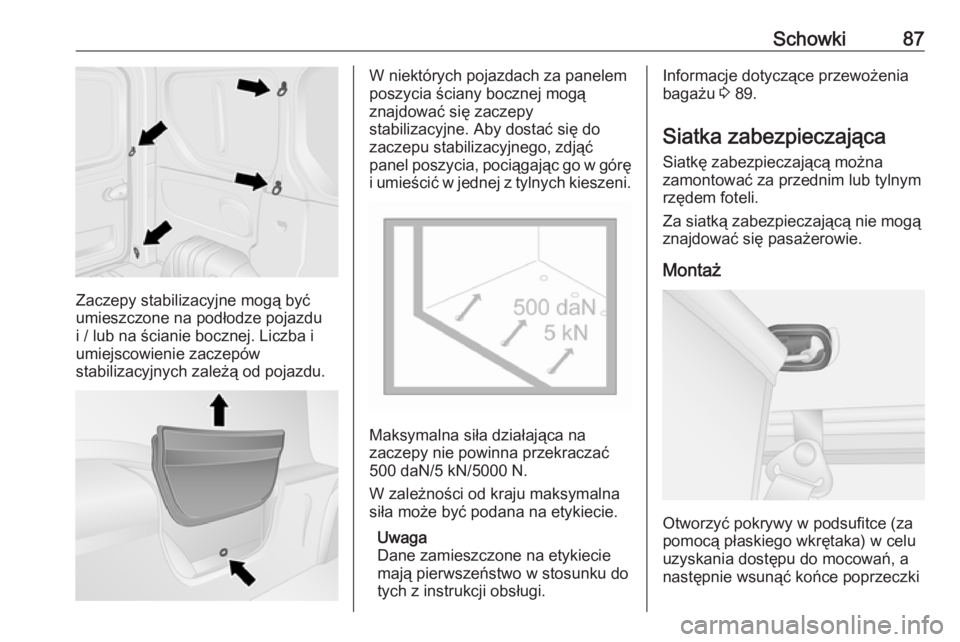

Zaczepy stabilizacyjne mogą być
umieszczone na podłodze pojazdu
i / lub na ścianie bocznej. Liczba i umiejscowienie zaczepów
stabilizacyjnych zależą od pojazdu.
W niektórych pojazdach za panelem
poszycia ściany bocznej mogą
znajdować się zaczepy
stabilizacyjne. Aby dostać się do
zaczepu stabilizacyjnego, zdjąć
panel poszycia, pociągając go w górę i umieścić w jednej z tylnych kieszeni.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać 500 daN/5 kN/5000 N.
W zależności od kraju maksymalna
siła może być podana na etykiecie.
Uwaga
Dane zamieszczone na etykiecie
mają pierwszeństwo w stosunku do
tych z instrukcji obsługi.
Informacje dotyczące przewożenia
bagażu 3 89.
Siatka zabezpieczająca
Siatkę zabezpieczającą można
zamontować za przednim lub tylnym
rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Montaż
Otworzyć pokrywy w podsufitce (za
pomocą płaskiego wkrętaka) w celu
uzyskania dostępu do mocowań, a
następnie wsunąć końce poprzeczki

88Schowkisiatki przestrzeni bagażowej w punkty
mocujące po lewej i prawej stronie i
zabezpieczyć.
Przypiąć pasy do zaczepów
stabilizacyjnych lub pierścieni za
fotelami, a następnie naciągnąć.
Zdejmowanie
Zwolnić naciąg pasów i zdjąć je z
zaczepów stabilizacyjnych lub
pierścieni. Wyjąć poprzeczki siatki z
punktów mocujących i zamknąć
pokrywy.
Kratka przestrzeni
bagażowej
Pojazdy z przegrodą kabiny
wyposażoną w szybę mogą mieć
metalową kratkę po stronie
przestrzeni bagażowej.
Niektóre pojazdy bez przegrody
kabiny mogą mieć zamontowane
kraty zabezpieczające za fotelami
przednimi.

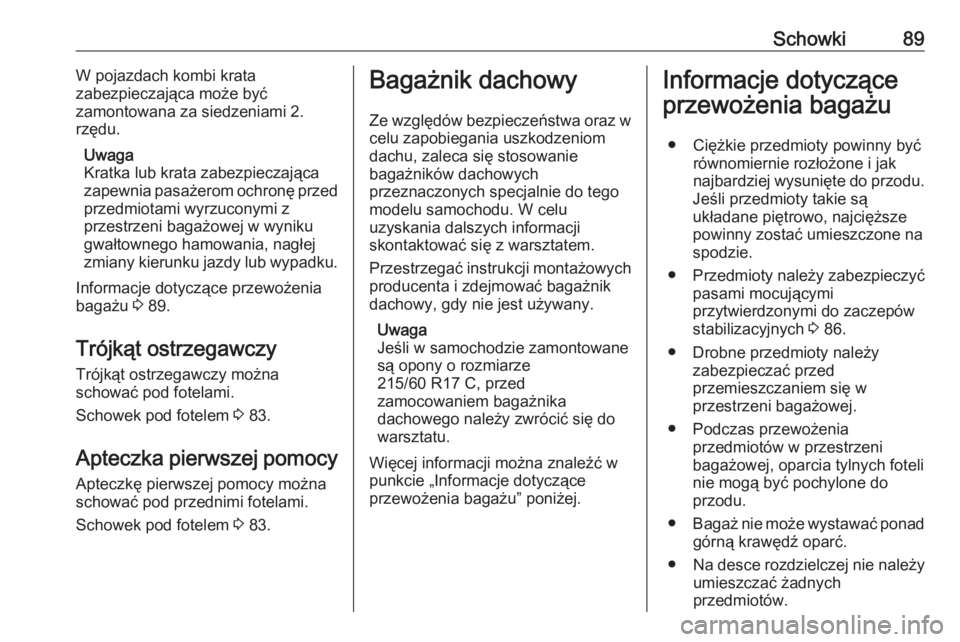

Schowki89W pojazdach kombi krata
zabezpieczająca może być
zamontowana za siedzeniami 2. rzędu.
Uwaga
Kratka lub krata zabezpieczająca zapewnia pasażerom ochronę przed
przedmiotami wyrzuconymi z
przestrzeni bagażowej w wyniku
gwałtownego hamowania, nagłej zmiany kierunku jazdy lub wypadku.
Informacje dotyczące przewożenia
bagażu 3 89.
Trójkąt ostrzegawczy Trójkąt ostrzegawczy można
schować pod fotelami.
Schowek pod fotelem 3 83.
Apteczka pierwszej pomocy Apteczkę pierwszej pomocy można
schować pod przednimi fotelami.
Schowek pod fotelem 3 83.Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Uwaga
Jeśli w samochodzie zamontowane
są opony o rozmiarze
215/60 R17 C, przed
zamocowaniem bagażnika
dachowego należy zwrócić się do
warsztatu.
Więcej informacji można znaleźć w
punkcie „Informacje dotyczące
przewożenia bagażu” poniżej.Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty powinny być równomiernie rozłożone i jak
najbardziej wysunięte do przodu.
Jeśli przedmioty takie są
układane piętrowo, najcięższe
powinny zostać umieszczone na
spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 86.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Na desce rozdzielczej nie należy
umieszczać żadnych
przedmiotów.

90Schowki● Przewożony ładunek nie możeutrudniać posługiwania się
hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną. Ponadto tablica
rejestracyjna samochodu jest
dobrze widoczna i właściwie
podświetlona tylko przy
zamkniętych drzwiach.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 236) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy
rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy dowarunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 200 kg dla wariantów z
wysokością dachu H1 i 150 kg
dla wariantów z wysokością
dachu H2 (z wyjątkiem kabin ze skrzynią ładunkową). Składa się
na nie masa bagażnika
dachowego oraz masa
przewożonego ładunku.

Wskaźniki i przyrządy91Wskaźniki i
przyrządyElementy sterujące ......................92
Regulacja położenia kierownicy ................................. 92
Elementy sterujące na kole kierownicy ................................. 92
Sygnał dźwiękowy .....................92
Elementy sterujące na kolumnie kierownicy ................................. 92
Wycieraczki i spryskiwacze przedniej szyby ......................... 93
Wycieraczka i spryskiwacz tylnej szyby ............................... 94
Temperatura zewnętrzna ..........95
Zegar ......................................... 95
Gniazdka zasilania ....................96
Zapalniczka ............................... 97
Popielniczki ............................... 98
Kontrolki ostrzegawcze, zegary i
wskaźniki ..................................... 98
Zestaw wskaźników ...................98
Prędkościomierz ........................98
Licznik przebiegu całkowitego ...99
Licznik przebiegu dziennego .....99
Obrotomierz ............................... 99Wskaźnik poziomu paliwa .......100
Wskaźnik ekonomicznej jazdy . 101
Wyświetlacz serwisowy ...........101
Lampki kontrolne .....................102
Kierunkowskazy ......................105
Lampka kontrolna pasa bezpieczeństwa ......................106
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................106
Wyłączanie poduszek powietrznych .......................... 106
Układ ładowania akumulatora . 107
Lampka kontrolna silnika .........107
Wskaźnik wymaganego przeglądu ................................ 108
Wyłączenie silnika ...................108
Układ hamulcowy ....................108
Układ ABS ............................... 108
Zmiana biegu na wyższy .........109
Układ stabilizacji toru jazdy .....109
Elektroniczny układ stabilizacji toru jazdy wyłączony ..............109
Temperatura płynu chłodzącego ........................... 109
Podgrzewanie wstępne silnika 110
AdBlue ..................................... 110
Układ monitorowania ciśnienia w oponach .............................. 110
Ciśnienie oleju silnikowego .....110Tryb oszczędzania paliwa .......111
Niski poziom paliwa .................111
System stop-start ....................111
Światła zewnętrzne .................111
Światła drogowe ......................112
Światła przeciwmgielne ...........112
Tylne światło przeciwmgielne ..112
Automatyczna kontrola prędkości ................................ 112
Ograniczenie prędkości jazdy . 112
Tachograf ................................ 112
Sygnalizator otwartych drzwi ...112
Wyświetlacze ............................. 113
Wyświetlacz informacyjny kierowcy ................................. 113
Wyświetlacz informacyjny .......113
Komunikaty pokazywane na wy‐ świetlaczu .................................. 114
Ostrzeżenia akustyczne ..........114
Poziom oleju silnikowego ........115
Komputer pokładowy .................116
Tachograf ................................... 118

92Wskaźniki i przyrządyElementy sterujące
Regulacja położenia kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać układ
automatycznej kontroli prędkości i
ogranicznik prędkości.
Automatyczna kontrola prędkości
3 171.
Sygnał dźwiękowy
Nacisnąć przycisk j.
Sygnał dźwiękowy można włączyć
niezależnie od położenia wyłącznika
zapłonu.
Elementy sterujące na kolumnie kierownicy
Za pomocą elementów sterujących
znajdujących się na kolumnie
kierownicy można obsługiwać system
audio-nawigacyjny i podłączony
telefon komórkowy.

Wskaźniki i przyrządy93Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Wycieraczki i spryskiwacze przedniej szyby
Wycieraczki przedniej szyby7:wyłączoneAUTO lub P:praca przerywana lub
praca automatyczna
sterowana czujnikiem deszczu1:praca powolna2:praca szybkaWycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Uwaga
W trakcie podróży prędkość
wycieraczek jest zmniejszana
automatycznie, gdy pojazd jest
zatrzymany. Gdy pojazd rusza,
zostaje przywrócona wybrana
prędkość wycierania, chyba że
przestawiono dźwignię
wycieraczek.
Regulowany czas trwania cyklu pracy
wycieraczekDźwignia wycieraczek w położeniu
AUTO lub P.
Aby dostosować czas trwania cyklu pracy wycieraczek, obrócić pokrętło
regulacyjne.
Automatyczna praca wycieraczek sterowana czujnikiem deszczu
Dźwignia wycieraczek w położeniu
AUTO lub P.
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Po wyłączeniu zapłonu konieczne
jest ponowne wybranie
automatycznej pracy wycieraczek.
Regulacja czułości czujnika deszczu Aby dostosować czułość układu,
obrócić pokrętło regulacyjne.

94Wskaźniki i przyrządy
Czujnik deszczu znajduje się na
szybie przedniej. Obszar czujnika
należy utrzymywać w czystości i nie
dopuszczać do jego oblodzenia.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostaje spryskana płynem.
krótkie pociąg‐
nięcie:wycieraczka
wykona jeden cykl
pracydługie pociąg‐
nięcie:wycieraczka
wykona kilka
cyklów pracy
Położenie serwisowe
W niektórych wersjach dźwignia
wycieraczek może być wyposażona w funkcję położenia serwisowego,
która ułatwia wymianę piór
wycieraczek.
Przed przystąpieniem do wymiany
piór wycieraczek włączyć zapłon, a
następnie przestawić dźwignię
wycieraczek do końca w dół;
wycieraczki zatrzymają się w
położeniu oddalonym od pokrywy
silnika.
Wymiana piór wycieraczek 3 196.
Wycieraczka i spryskiwacz
tylnej szyby
Obrócić dźwignię:
7:wyłączonee:praca wycieraczkif:szyba tylna zostaje spryskana
płynem
