2018.5 OPEL MOVANO_B Инструкция по эксплуатации (in Russian)

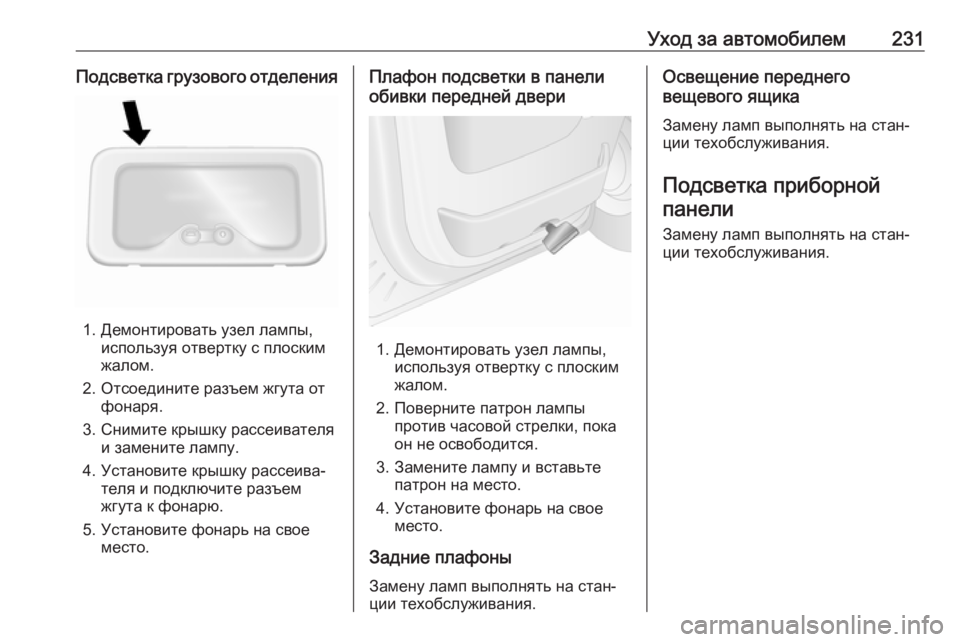

Уход за автомобилем231Подсветка грузового отделения
1. Демонтировать узел лампы,используя отвертку с плоским
жалом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐ теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Плафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
3. Замените лампу и вставьте патрон на место.
4. Установите фонарь на свое место.
Задние плафоны
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.

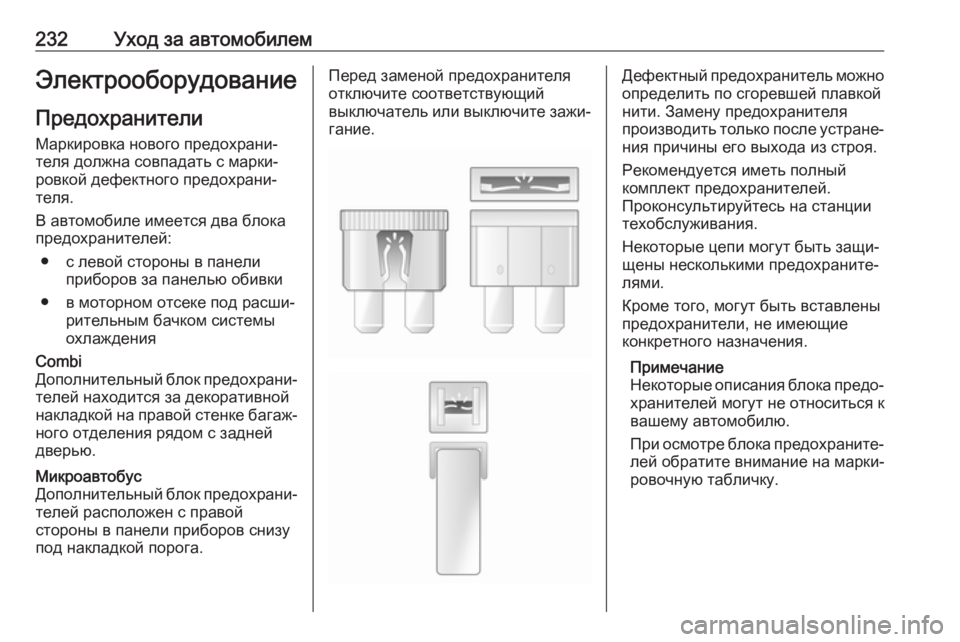

232Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели приборов за панелью обивки
● в моторном отсеке под расши‐ рительным бачком системы
охлажденияCombi
Дополнительный блок предохрани‐ телей находится за декоративной
накладкой на правой стенке багаж‐
ного отделения рядом с задней
дверью.Микроавтобус
Дополнительный блок предохрани‐ телей расположен с правой
стороны в панели приборов снизу
под накладкой порога.Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей.
Проконсультируйтесь на станции техобслуживания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.

Уход за автомобилем233Приспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Находится под расширительным
бачком системы охлаждения
двигателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стекла

234Уход за автомобилемСимволЭлектрическая цепьnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стеклаQПневматическая
подвеска
Блок предохранителей в
приборной панели
Находится за декоративной
накладкой в левой части панели
приборов. Потяните декоративную
накладку за верхний край, чтобы
снять.
Не храните под этой панелью ника‐ кие посторонние предметы.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.СимволЭлектрическая цепьZИнформационно-развле‐
кательная система /
Подогрев сидений /
Информационный центр
водителя / Аудиораз‐
ъемы / Сигнализация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замок0Освещение салонаOУказатели поворота/
задние противотуманные
фонари/блок управления
оборудованием кузоваСимволЭлектрическая цепьDIAGДиагностический разъемuABS / Система динамиче‐ ской стабилизацииdОсвещение салона /
Стоп-сигналыZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигналIБлок управления обору‐
дованием кузова / Элек‐
тростеклоподъемники /
Система отопления и
вентиляции / Кондицио‐
нирование воздухаmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стеклаMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотов

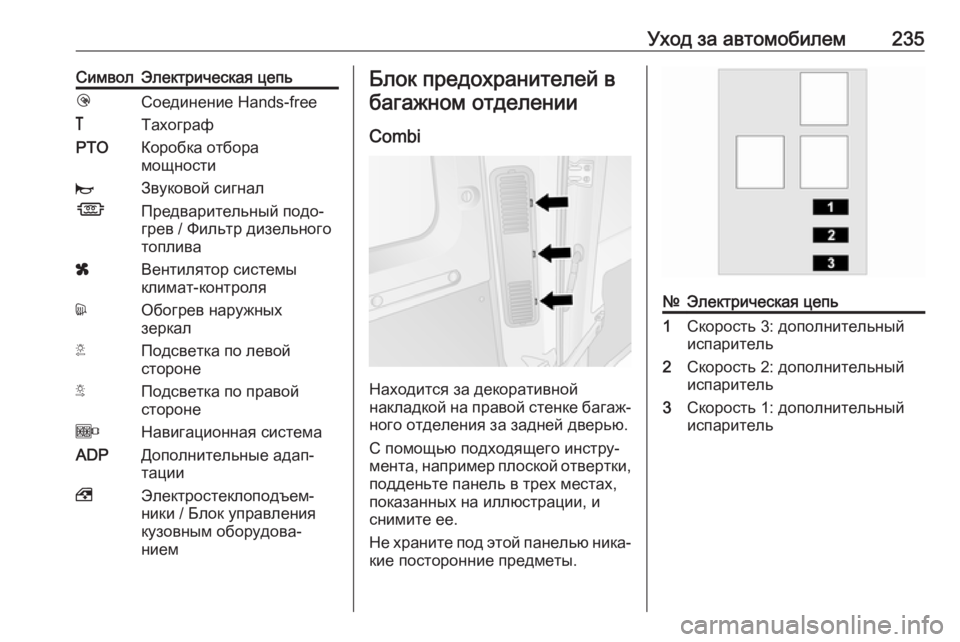

Уход за автомобилем235СимволЭлектрическая цепьlСоединение Hands-free&ТахографPTOКоробка отбора
мощностиjЗвуковой сигналÍПредварительный подо‐
грев / Фильтр дизельного
топливаxВентилятор системы
климат-контроляdОбогрев наружных
зеркалTПодсветка по левой
сторонеSПодсветка по правой
сторонеOНавигационная системаADPДополнительные адап‐
тации,Электростеклоподъем‐
ники / Блок управления
кузовным оборудова‐
ниемБлок предохранителей в
багажном отделении
Combi
Находится за декоративной
накладкой на правой стенке багаж‐
ного отделения за задней дверью.
С помощью подходящего инстру‐
мента, например плоской отвертки, подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.
№Электрическая цепь1Скорость 3: дополнительный
испаритель2Скорость 2: дополнительный
испаритель3Скорость 1: дополнительный
испаритель

236Уход за автомобилемМикроавтобус
Находится за накладкой подножки
в правой части грузового отделе‐
ния.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.
№Электрическая цепь1Система остановки-запуска
двигателя2Электромагнит замка
сдвижной двери с электропри‐
водом3Звуковой сигнал сдвижной
двери с электроприводом4Скорость 2: правый венти‐
лятор испарителя5Скорость 2: левый вентилятор
испарителя6Скорость 1: левый вентилятор
испарителя7Отопление по левой стороне8Скорость 3: левый вентилятор
испарителя9Вентилятор конденсатора10Отопление по правой стороне11Скорость 3: правый венти‐
лятор испарителя12Сдвижная дверь с электропри‐ водом13Подсветка прохода14Панель нижняя

Уход за автомобилем237№Электрическая цепь15Предупреждающий звуковой
сигнал блокировки внутренних
ручек замков дверей16Скорость 1: правый венти‐
лятор испарителя
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Автомобильный
инструмент
Инструмент
Автомобили, оборудованные
запасным колесом
Домкрат, баллонный ключ, пере‐
ходники (для снятия запасного
колеса), крючок для снятия колес‐
ных колпаков и буксировочная
проушина хранятся в ящике, кото‐
рый находится под передним
сиденьем.
Примечание
В зависимости от модификации
для опускания запасного колеса
могут использоваться разные
переходники.
Автомобили с задним приводом: В
комплект также входят гидравличе‐
ский домкрат и набор удлинителей.
Смена колеса 3 248.
Запасное колесо 3 251.
Буксировка автомобиля 3 257.

238Уход за автомобилемАвтомобили, не
укомплектованные запасным
колесом
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Чтобы достать этот ящик, сдвиньте сиденье вперед в крайнее положе‐
ние и сложите вниз спинку.
Если имеется крышка, слегка
поднимите ее и отодвиньте вбок,
чтобы снять.
Примечание
Не пытайтесь вынуть этот блок из-
под сиденья. Опасность травми‐
рования.
Комплект для ремонта шин 3 245.Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять
местами передние колеса с
задними, поскольку это может
ухудшить устойчивость автомо‐
биля. На заднем мосте всегда
следует использовать менее изно‐
шенные шины.
