2018.5 OPEL MOVANO_B Инструкция по эксплуатации (in Russian)

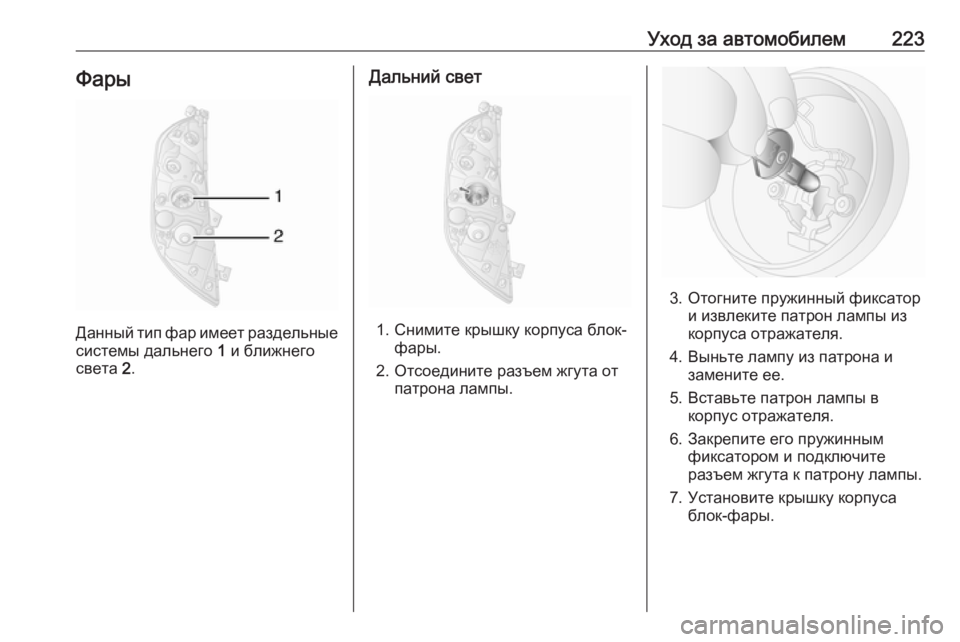

Уход за автомобилем223Фары
Данный тип фар имеет раздельныесистемы дальнего 1 и ближнего
света 2.
Дальний свет
1. Снимите крышку корпуса блок-
фары.
2. Отсоедините разъем жгута от патрона лампы.
3. Отогните пружинный фиксатор и извлеките патрон лампы из
корпуса отражателя.
4. Выньте лампу из патрона и замените ее.
5. Вставьте патрон лампы в корпус отражателя.
6. Закрепите его пружинным фиксатором и подключите
разъем жгута к патрону лампы.
7. Установите крышку корпуса блок-фары.

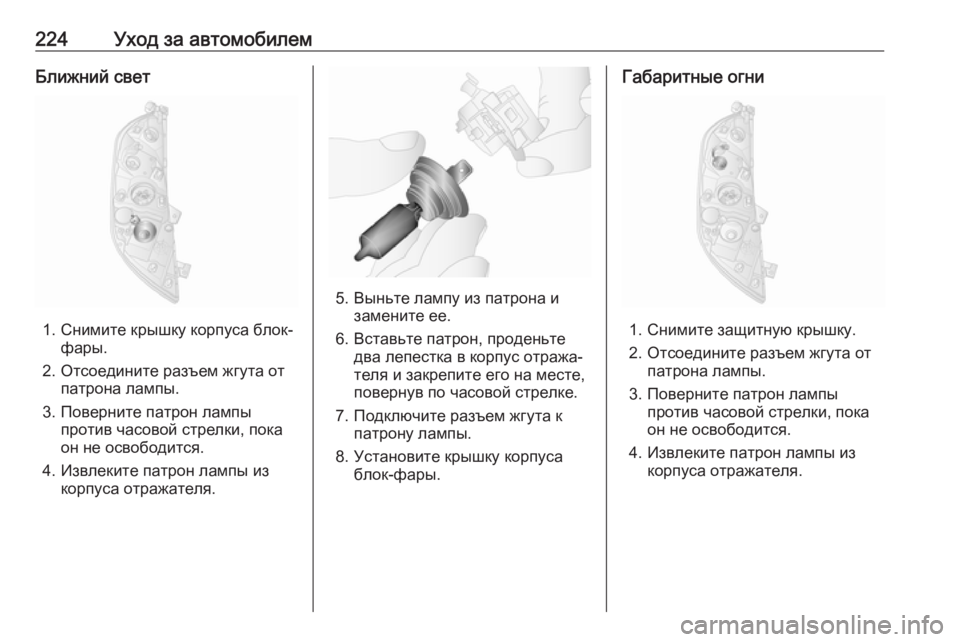

224Уход за автомобилемБлижний свет
1. Снимите крышку корпуса блок-фары.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите крышку корпуса блок-фары.
Габаритные огни
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.

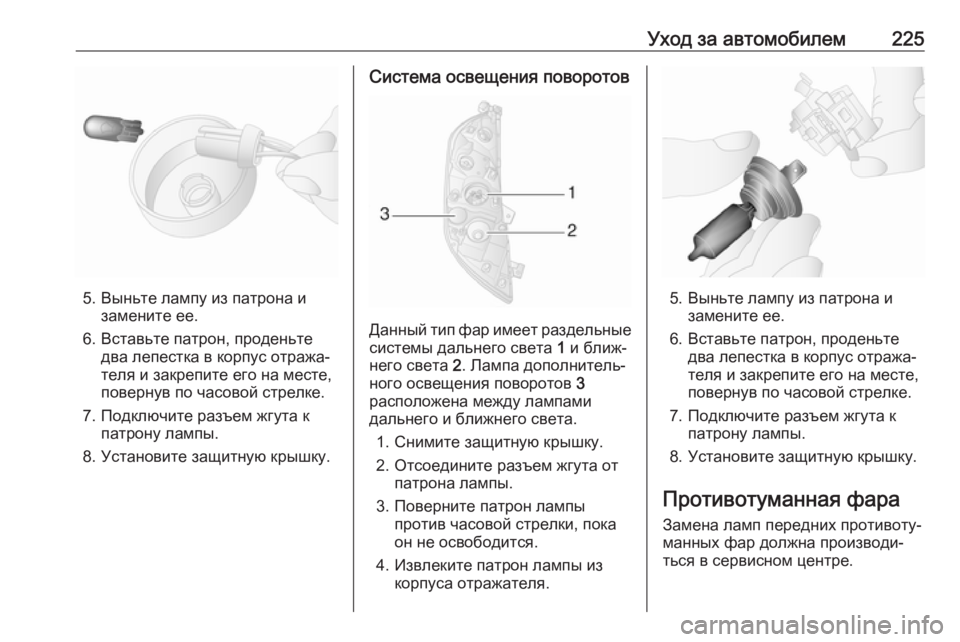

Уход за автомобилем225
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.
Система освещения поворотов
Данный тип фар имеет раздельные системы дальнего света 1 и ближ‐
него света 2. Лампа дополнитель‐
ного освещения поворотов 3
расположена между лампами
дальнего и ближнего света.
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐теля и закрепите его на месте,
повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.
Противотуманная фара Замена ламп передних противоту‐
манных фар должна производи‐
ться в сервисном центре.

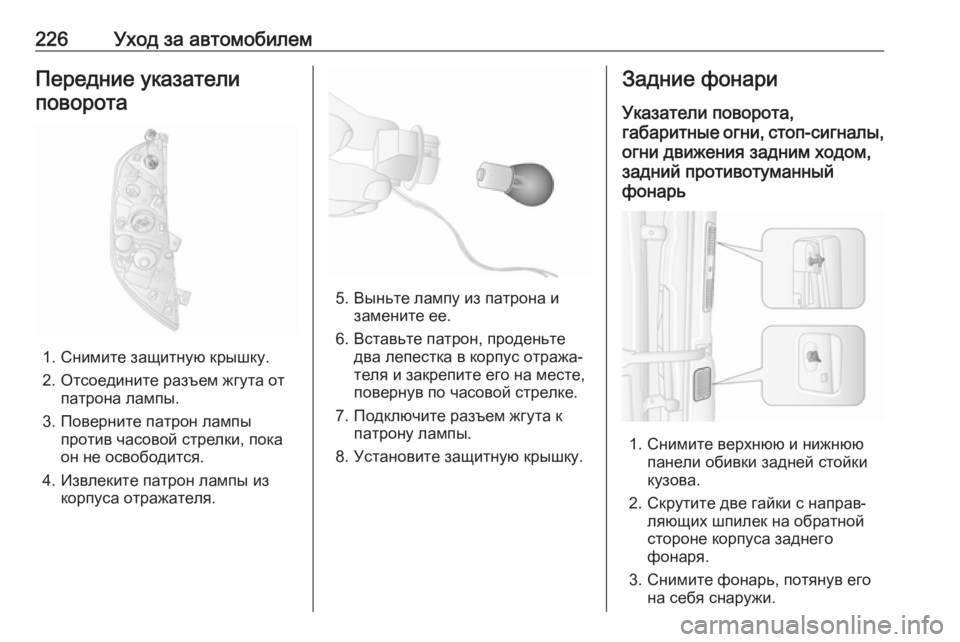

226Уход за автомобилемПередние указателиповорота
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.
Задние фонари
Указатели поворота,
габаритные огни, стоп-сигналы,
огни движения задним ходом,
задний противотуманный
фонарь
1. Снимите верхнюю и нижнюю панели обивки задней стойки
кузова.
2. Скрутите две гайки с направ‐ ляющих шпилек на обратной
стороне корпуса заднего
фонаря.
3. Снимите фонарь, потянув его на себя снаружи.

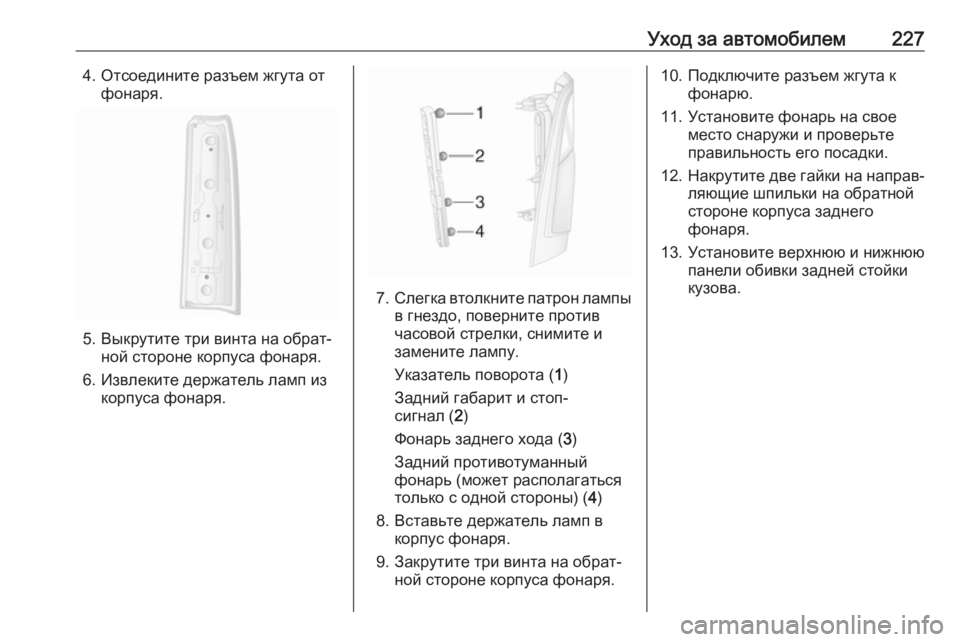

Уход за автомобилем2274. Отсоедините разъем жгута отфонаря.
5. Выкрутите три винта на обрат‐ ной стороне корпуса фонаря.
6. Извлеките держатель ламп из корпуса фонаря.
7.Слегка втолкните патрон лампы
в гнездо, поверните против
часовой стрелки, снимите и
замените лампу.
Указатель поворота ( 1)
Задний габарит и стоп-
сигнал ( 2)
Фонарь заднего хода ( 3)
Задний противотуманный
фонарь (может располагаться
только с одной стороны) ( 4)
8. Вставьте держатель ламп в корпус фонаря.
9. Закрутите три винта на обрат‐ ной стороне корпуса фонаря.
10. Подключите разъем жгута к фонарю.
11. Установите фонарь на свое место снаружи и проверьте
правильность его посадки.
12. Накрутите две гайки на направ‐
ляющие шпильки на обратной
стороне корпуса заднего
фонаря.
13. Установите верхнюю и нижнюю панели обивки задней стойки
кузова.

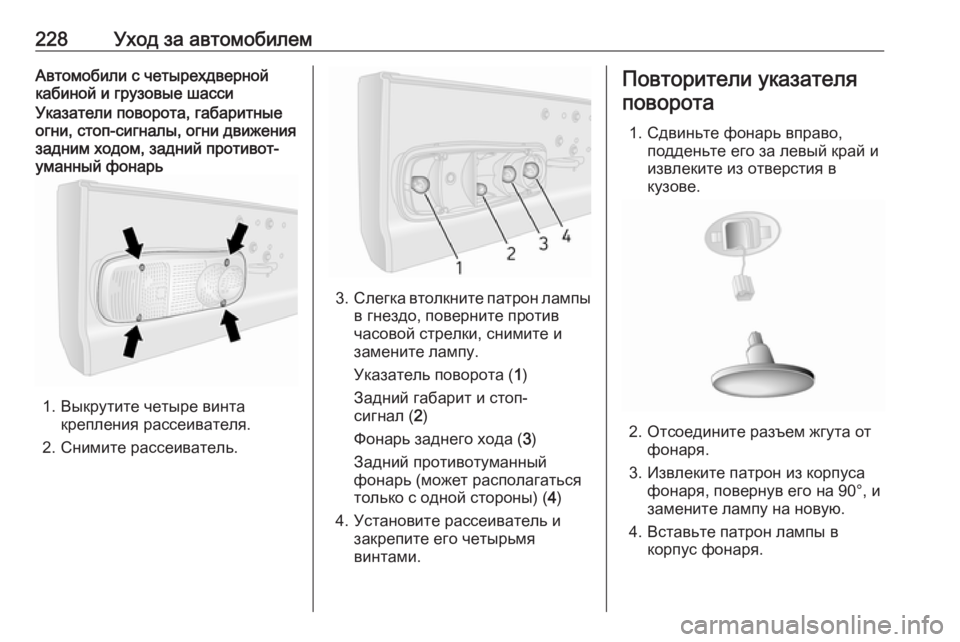

228Уход за автомобилемАвтомобили с четырехдверной
кабиной и грузовые шассиУказатели поворота, габаритные
огни, стоп-сигналы, огни движения
задним ходом, задний противот‐
уманный фонарь
1. Выкрутите четыре винта крепления рассеивателя.
2. Снимите рассеиватель.
3. Слегка втолкните патрон лампы
в гнездо, поверните против
часовой стрелки, снимите и
замените лампу.
Указатель поворота ( 1)
Задний габарит и стоп-
сигнал ( 2)
Фонарь заднего хода ( 3)
Задний противотуманный фонарь (может располагаться
только с одной стороны) ( 4)
4. Установите рассеиватель и закрепите его четырьмя
винтами.
Повторители указателя
поворота
1. Сдвиньте фонарь вправо, подденьте его за левый край и
извлеките из отверстия в
кузове.
2. Отсоедините разъем жгута от фонаря.
3. Извлеките патрон из корпуса фонаря, повернув его на 90°, и
замените лампу на новую.
4. Вставьте патрон лампы в корпус фонаря.

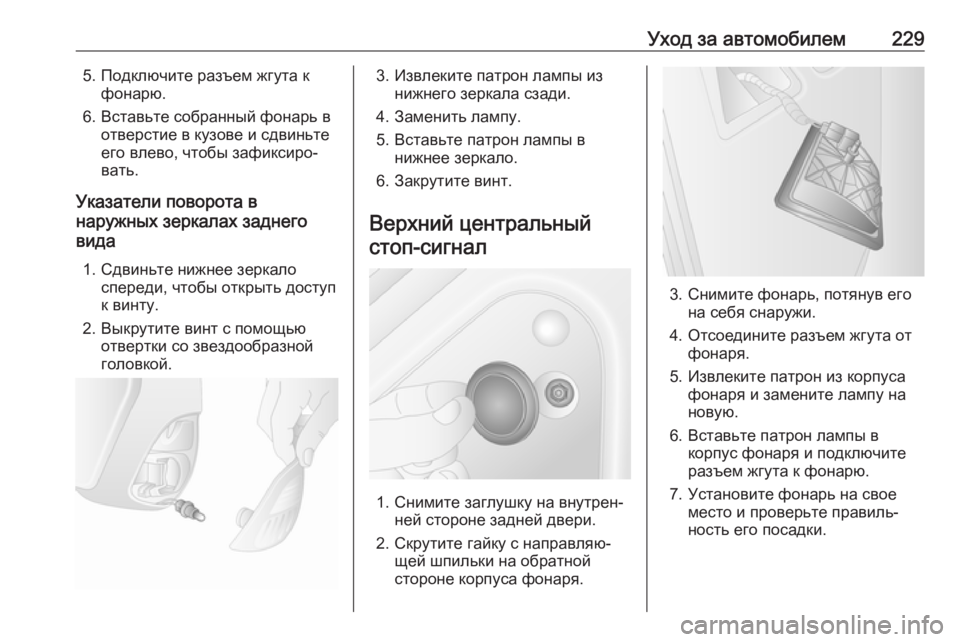

Уход за автомобилем2295. Подключите разъем жгута кфонарю.
6. Вставьте собранный фонарь в отверстие в кузове и сдвиньте
его влево, чтобы зафиксиро‐
вать.
Указатели поворота в
наружных зеркалах заднего
вида
1. Сдвиньте нижнее зеркало спереди, чтобы открыть доступ
к винту.
2. Выкрутите винт с помощью отвертки со звездообразной
головкой.3. Извлеките патрон лампы из нижнего зеркала сзади.
4. Заменить лампу.
5. Вставьте патрон лампы в нижнее зеркало.
6. Закрутите винт.
Верхний центральный стоп-сигнал
1. Снимите заглушку на внутрен‐ ней стороне задней двери.
2. Скрутите гайку с направляю‐ щей шпильки на обратной
стороне корпуса фонаря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в корпус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое место и проверьте правиль‐
ность его посадки.

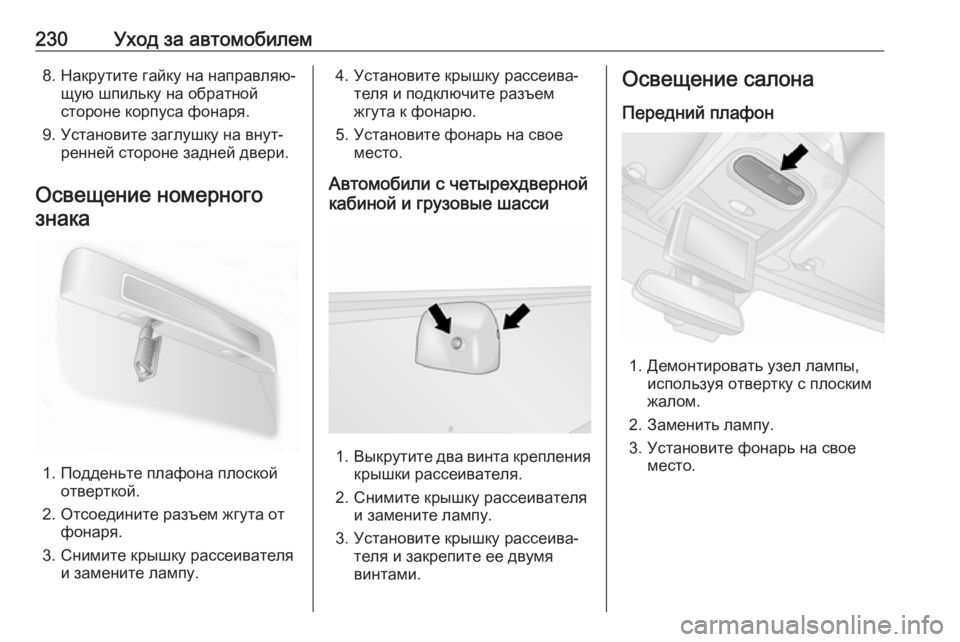

230Уход за автомобилем8. Накрутите гайку на направляю‐щую шпильку на обратной
стороне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного знака
1. Подденьте плафона плоской отверткой.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Автомобили с четырехдверной
кабиной и грузовые шасси
1. Выкрутите два винта крепления
крышки рассеивателя.
2. Снимите крышку рассеивателя и замените лампу.
3. Установите крышку рассеива‐ теля и закрепите ее двумявинтами.
Освещение салона
Передний плафон
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Заменить лампу.
3. Установите фонарь на свое место.
