Сиденья, системы защиты79Места для установки детских кресел безопасности
Допустимые варианты крепления системы безопасности детей Передние сиденья - все вариантыКлассификация по
массе тела и возрастуОдноместное сиденье - со стороны
переднего пассажира 1)Многоместное неразделенное сиденье - со
стороны переднего пассажирабез воздушной
подушки
безопасностис воздушной
подушкой
безопасностибез воздушной подушки безопасностис воздушной подушкой
безопасностисерединанаружноесерединанаружноеГруппа 0: до 10 кг
Группа 0+: до 13 кгUU 2)UUU2)U 2)Группа I: от 9 до 18 кгUU2)UUU 2)U2)Группа
II: от 15 до 25 кг
Группа III: от 22 до 36
кг
UU 2)UUU2)U 2)
1)
В случае регулируемого сиденья проверить, находится ли сиденье в крайнем заднем положении. Убедиться в том, что
ремень безопасности расправлен и ровно пролегает между плечами и над точкой крепления.
2) Необходимо убедиться, что система воздушных подушек безопасности переднего пассажира деактивирована, если на этом
месте устанавливается система пассивной безопасности детей.

80Сиденья, системы защитыЗадние сиденья фургона с двумя рядами сиденийКлассификация по массе тела и возрастуСиденья 2-го рядаНаружноеСерединаГруппа 0: до 10 кг
Группа 0+: до 13 кгUXГруппа I: от 9 до 18 кгUXГруппа II: от 15 до 25 кг
Группа III: от 22 до 36 кгUX
Combi - задние сиденья
Классификация по массе тела и
возрастуСиденья 2-го рядаСиденья
3-го рядаСо стороны
водителя
наружное сиденье
Среднее
сиденье
Со стороны
пассажира
наружное сиденьеГруппа 0: до 10 кг
Группа 0+: до 13 кгU 3)
, , , Группа III: от 22 до 36 кгU 4)UF 4)UF4)X3)
Сдвиньте переднее сиденье как можно дальше вперед, чтобы установить детское кресло против хода автомобиля, затем
сдвиньте расположенное спереди сиденье назад согласно инструкции к детскому креслу.
4) Детское кресло, устанавливаемое лицом по ходу движения автомобиля. Устанавливать детское кресло необходимо так,
чтобы его спинка надежно опиралась на спинку сиденья автомобиля. Отрегулируйте высоту подголовника или снимите его при необходимости. Не сдвигайте находящееся спереди сиденье назад более чем на половину хода регулировки и не
отклоняйте его спинку назад больше, чем на 25°.

Сиденья, системы защиты81Задние сиденья в микроавтобусеКлассификация по массе тела и возрастуЗадние сиденьяГруппа 0: до 10 кг
Группа 0+: до 13 кгXГруппа I: от 9 до 18 кгXГруппа II: от 15 до 25 кг
Группа III: от 22 до 36 кгX
Задние сиденья в удлиненной кабине грузовика
Классификация по массе тела и возрастуСиденья 2-го рядаНаружноеСерединаГруппа 0: до 10 кг
Группа 0+: до 13 кгUXГруппа I: от 9 до 18 кгUXГруппа II: от 15 до 25 кг
Группа III: от 22 до 36 кгUXU:Допускается при использовании детского кресла универсального типа, одобренного для данной весовой и возрастной категории, и трехточечного ремня безопасности.UF:Допускается при использовании устанавливаемого лицом по ходу движения детского кресла универсального типа, одобренного для данной весовой и возрастной категории, и трехточечного ремня безопасности.<:Допускается при использовании детского кресла с системой крепления ISOFIX, состоящей из нижних крепеж‐
ных кронштейнов (если предусмотрены). При установке детского кресла безопасности с креплением ISOFIX можно использовать только системы, разрешенные для применения в этом автомобиле. См.
" Допустимые варианты крепления детских сидений с креплением ISOFIX ".X:Сиденье не подходит для детей этой весовой и возрастной группы.

82Сиденья, системы защитыДопустимые варианты крепления детских сидений ISOFIXCombiВесовая категорияРазмерКреплениеПередние
сиденьяСиденья 2-го рядаСиденья
3-го рядаСо стороны
водителя
наружное
сиденье
Среднее
сиденье
Со стороны
пассажира
наружное
сиденьеГруппа 0: до 10 кгEISO/R1XILXXXГруппа 0+: до 13 кгEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXГруппа I:
от 9 до 18 кгDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:допускается при использовании определенных детских удерживающих устройств ISOFIX категорий для
данного автомобиля, ограниченной применяемости или полууниверсального типа. Система крепления
ISOFIX должна быть разрешена для применения на данной модели автомобиля.IUF:можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении
движения автомобиля, универсальной категории, предназначенные для применения для данного весового класса.X:для пассажиров этой весовой категории использование систем ISOFIX не допускается.

Сиденья, системы защиты83Группа размера системы ISOFIX и тип детского креслаA - ISO/F3:детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для
детей максимального роста в весовой категории от 9 до 18 кг.B - ISO/F2:детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для детей малого роста в весовой категории от 9 до 18 кг.B1 - ISO/F2X:детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для
детей малого роста в весовой категории от 9 до 18 кг.C - ISO/R3:устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой
категории до 18 кг.D - ISO/R2:устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 18 кг.E - ISO/R1:детские кресла безопасности, устанавливаемые в направлении против движения автомобиля, для детей младшего возраста в весовой категории до 13 кг.

84Места для храненияМеста дляхраненияВещевые ящики .........................84
Места для хранения ................84
Ящик для хранения на щитке приборов ................................. 84
Перчаточный ящик ..................85
Подстаканники ......................... 85
Передний ящик для хранения вещей ...................................... 85
Верхняя консоль ......................86
Вещевой ящик под сиденьем ................................. 86
Верхний ящик для хранения ...87
Багажное отделение ..................87
Крепежные проушины .............88
Система управления грузом ...89
Багажная сетка ........................91
Решетка багажного отделения ................................ 92
Знак аварийной остановки ......92
Дорожная аптечка .................... 92
Огнетушитель .......................... 93
Багажник, устанавливаемый
на крыше ..................................... 93
Багажник на крыше ..................93Сведения о разрешенных на‐
грузках ......................................... 94Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии выпавшие предметы
могут травмировать находя‐
щихся в автомобиле людей.
Ящик для хранения на
щитке приборов

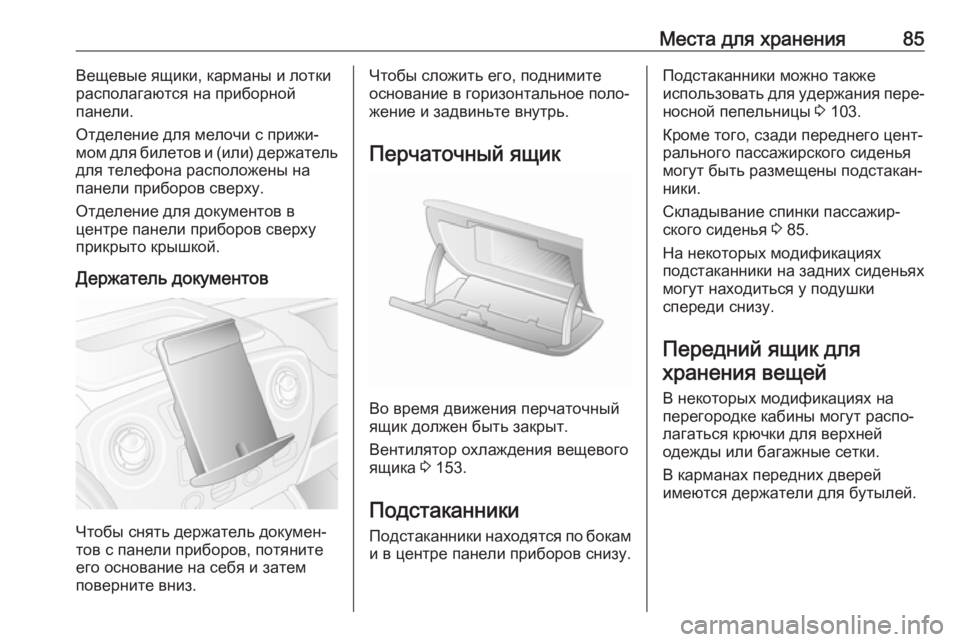

Места для хранения85Вещевые ящики, карманы и лотки
располагаются на приборной
панели.
Отделение для мелочи с прижи‐
мом для билетов и (или) держатель для телефона расположены на
панели приборов сверху.
Отделение для документов в
центре панели приборов сверху
прикрыто крышкой.
Держатель документов
Чтобы снять держатель докумен‐
тов с панели приборов, потяните
его основание на себя и затем
поверните вниз.
Чтобы сложить его, поднимите основание в горизонтальное поло‐
жение и задвиньте внутрь.
Перчаточный ящик
Во время движения перчаточный
ящик должен быть закрыт.
Вентилятор охлаждения вещевого ящика 3 153.
Подстаканники Подстаканники находятся по бокам
и в центре панели приборов снизу.
Подстаканники можно также
использовать для удержания пере‐ носной пепельницы 3 103.
Кроме того, сзади переднего цент‐
рального пассажирского сиденья
могут быть размещены подстакан‐
ники.
Складывание спинки пассажир‐
ского сиденья 3 85.
На некоторых модификациях
подстаканники на задних сиденьях
могут находиться у подушки
спереди снизу.
Передний ящик для хранения вещей
В некоторых модификациях на
перегородке кабины могут распо‐
лагаться крючки для верхней
одежды или багажные сетки.
В карманах передних дверей
имеются держатели для бутылей.

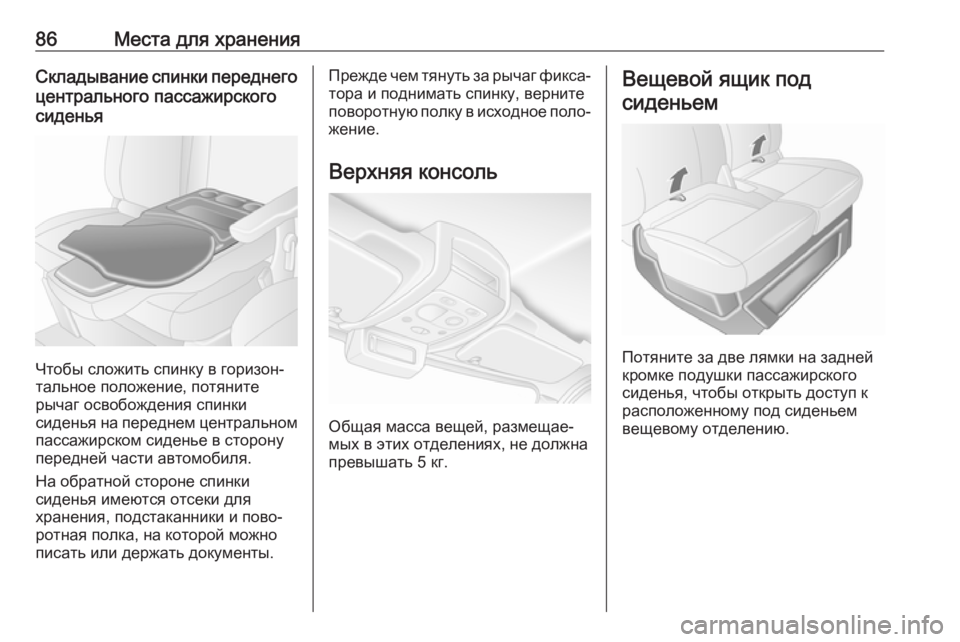

86Места для храненияСкладывание спинки переднегоцентрального пассажирского
сиденья
Чтобы сложить спинку в горизон‐
тальное положение, потяните
рычаг освобождения спинки
сиденья на переднем центральном пассажирском сиденье в сторону
передней части автомобиля.
На обратной стороне спинки
сиденья имеются отсеки для
хранения, подстаканники и пово‐
ротная полка, на которой можно
писать или держать документы.
Прежде чем тянуть за рычаг фикса‐ тора и поднимать спинку, верните
поворотную полку в исходное поло‐
жение.
Верхняя консоль
Общая масса вещей, размещае‐
мых в этих отделениях, не должна
превышать 5 кг.
Вещевой ящик под
сиденьем
Потяните за две лямки на задней
кромке подушки пассажирского
сиденья, чтобы открыть доступ к
расположенному под сиденьем
вещевому отделению.
