2018.5 OPEL KARL Betriebsanleitung (in German)

Fahren und Bedienung1359Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐ stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit diesen Symbolen gekennzeichnet.Nur zulässige Kraftstofftypen verwen‐ den.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
1. Motor abstellen.
2. Die Tankklappe öffnen, indem der
Entriegelungshebel am Fußbo‐
den links vorne beim Fahrersitz
hochgezogen wird.
Die Tankklappe befindet sich auf
der rechten Seite des Fahrzeugs.3. Kraftstofftankdeckel langsam gegen den Uhrzeigersinn drehen.Wenn ein zischendes Geräusch
zu hören ist, warten, bis es aufge‐ hört hat, bevor der Verschlussde‐
ckel vollständig losgeschraubt
wird.
4. Entfernen Sie den Verschlussde‐ ckel. Der Deckel ist mit einem
Band am Fahrzeug befestigt.
5. Die Tankdüse gerade am Einfülls‐
tutzen ansetzen und mit geringem
Kraftaufwand einstecken.
Zum Tanken die Zapfpistole betä‐
tigen.

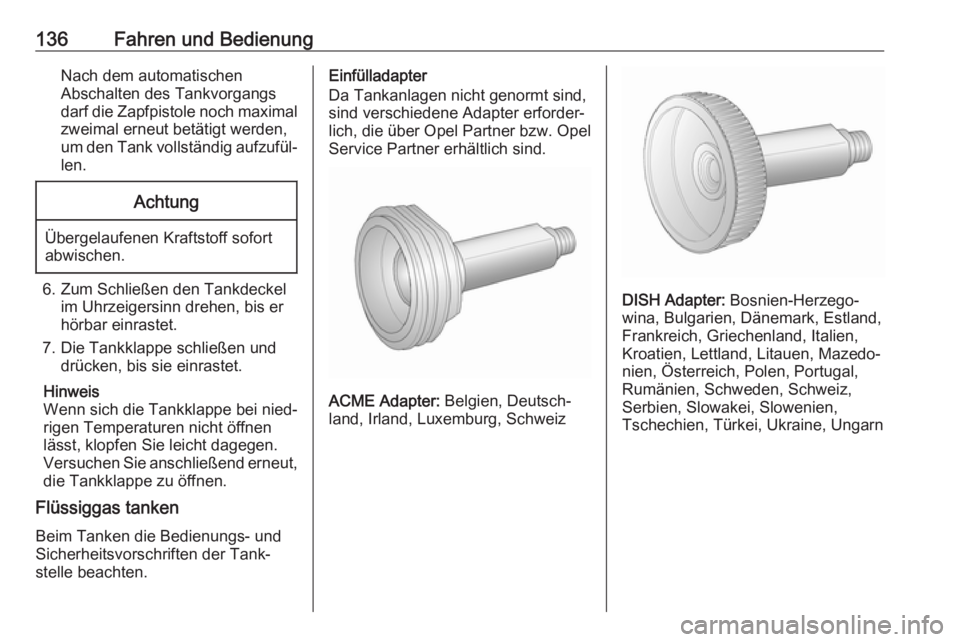

136Fahren und BedienungNach dem automatischen
Abschalten des Tankvorgangs
darf die Zapfpistole noch maximal zweimal erneut betätigt werden,
um den Tank vollständig aufzufül‐
len.Achtung
Übergelaufenen Kraftstoff sofort abwischen.
6. Zum Schließen den Tankdeckel
im Uhrzeigersinn drehen, bis er
hörbar einrastet.
7. Die Tankklappe schließen und drücken, bis sie einrastet.
Hinweis
Wenn sich die Tankklappe bei nied‐
rigen Temperaturen nicht öffnen
lässt, klopfen Sie leicht dagegen.
Versuchen Sie anschließend erneut,
die Tankklappe zu öffnen.
Flüssiggas tanken
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Einfülladapter
Da Tankanlagen nicht genormt sind, sind verschiedene Adapter erforder‐ lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien,
Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal,
Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechien, Türkei, Ukraine, Ungarn

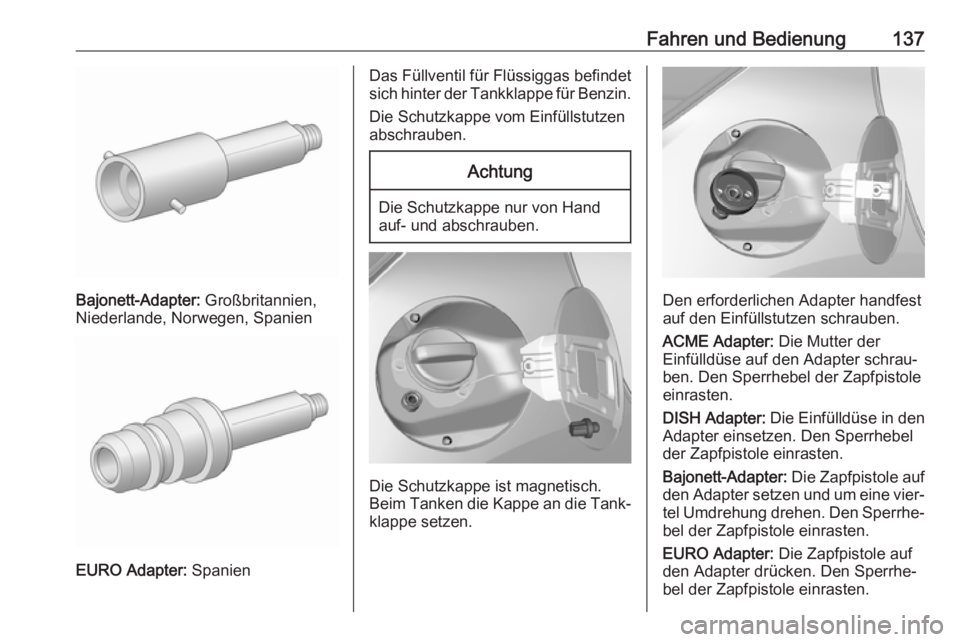

Fahren und Bedienung137
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.
Die Schutzkappe vom Einfüllstutzen
abschrauben.Achtung
Die Schutzkappe nur von Hand
auf- und abschrauben.
Die Schutzkappe ist magnetisch.
Beim Tanken die Kappe an die Tank‐
klappe setzen.
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.
ACME Adapter: Die Mutter der
Einfülldüse auf den Adapter schrau‐ ben. Den Sperrhebel der Zapfpistole
einrasten.
DISH Adapter: Die Einfülldüse in den
Adapter einsetzen. Den Sperrhebel
der Zapfpistole einrasten.
Bajonett-Adapter: Die Zapfpistole auf
den Adapter setzen und um eine vier‐ tel Umdrehung drehen. Den Sperrhe‐
bel der Zapfpistole einrasten.
EURO Adapter: Die Zapfpistole auf
den Adapter drücken. Den Sperrhe‐
bel der Zapfpistole einrasten.

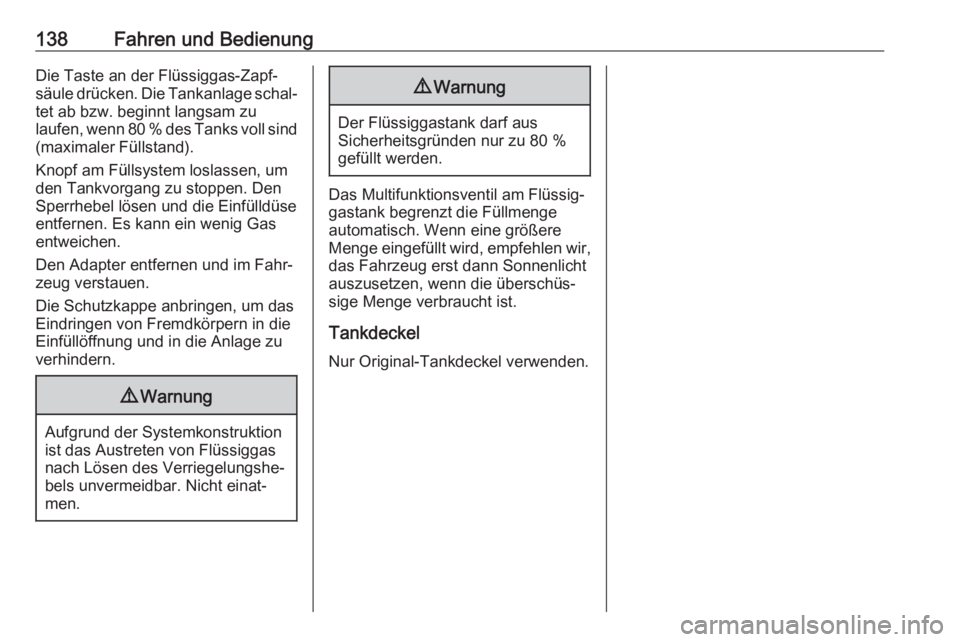

138Fahren und BedienungDie Taste an der Flüssiggas-Zapf‐säule drücken. Die Tankanlage schal‐ tet ab bzw. beginnt langsam zu
laufen, wenn 80 % des Tanks voll sind (maximaler Füllstand).
Knopf am Füllsystem loslassen, um
den Tankvorgang zu stoppen. Den
Sperrhebel lösen und die Einfülldüse
entfernen. Es kann ein wenig Gas entweichen.
Den Adapter entfernen und im Fahr‐
zeug verstauen.
Die Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.
9 Warnung
Der Flüssiggastank darf aus
Sicherheitsgründen nur zu 80 %
gefüllt werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge
automatisch. Wenn eine größere
Menge eingefüllt wird, empfehlen wir,
das Fahrzeug erst dann Sonnenlicht
auszusetzen, wenn die überschüs‐
sige Menge verbraucht ist.
TankdeckelNur Original-Tankdeckel verwenden.

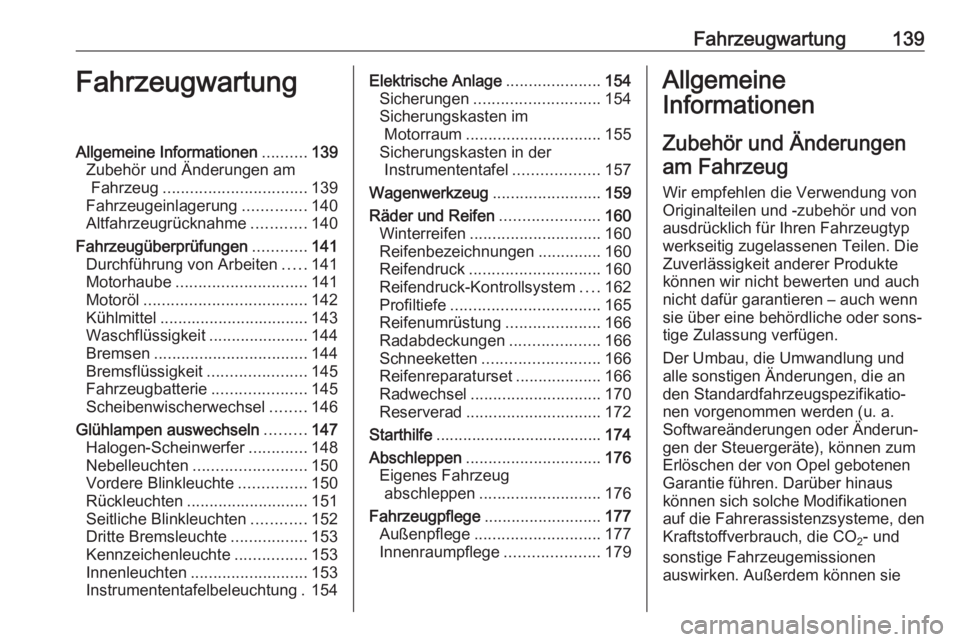

Fahrzeugwartung139FahrzeugwartungAllgemeine Informationen..........139
Zubehör und Änderungen am Fahrzeug ................................ 139
Fahrzeugeinlagerung ..............140
Altfahrzeugrücknahme ............140
Fahrzeugüberprüfungen ............141
Durchführung von Arbeiten .....141
Motorhaube ............................. 141
Motoröl .................................... 142
Kühlmittel ................................. 143
Waschflüssigkeit ......................144
Bremsen .................................. 144
Bremsflüssigkeit ......................145
Fahrzeugbatterie .....................145
Scheibenwischerwechsel ........146
Glühlampen auswechseln .........147
Halogen-Scheinwerfer .............148
Nebelleuchten ......................... 150
Vordere Blinkleuchte ...............150
Rückleuchten ........................... 151
Seitliche Blinkleuchten ............152
Dritte Bremsleuchte .................153
Kennzeichenleuchte ................153
Innenleuchten .......................... 153
Instrumententafelbeleuchtung . 154Elektrische Anlage .....................154
Sicherungen ............................ 154
Sicherungskasten im Motorraum .............................. 155
Sicherungskasten in der Instrumententafel ...................157
Wagenwerkzeug ........................159
Räder und Reifen ......................160
Winterreifen ............................. 160
Reifenbezeichnungen ..............160
Reifendruck ............................. 160
Reifendruck-Kontrollsystem ....162
Profiltiefe ................................. 165
Reifenumrüstung .....................166
Radabdeckungen ....................166
Schneeketten .......................... 166
Reifenreparaturset ...................166
Radwechsel ............................. 170
Reserverad .............................. 172
Starthilfe ..................................... 174
Abschleppen .............................. 176
Eigenes Fahrzeug abschleppen ........................... 176
Fahrzeugpflege .......................... 177
Außenpflege ............................ 177
Innenraumpflege .....................179Allgemeine
Informationen
Zubehör und Änderungenam Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte können wir nicht bewerten und auchnicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a. Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum
Erlöschen der von Opel gebotenen
Garantie führen. Darüber hinaus
können sich solche Modifikationen
auf die Fahrerassistenzsysteme, den
Kraftstoffverbrauch, die CO 2- und
sonstige Fahrzeugemissionen
auswirken. Außerdem können sie

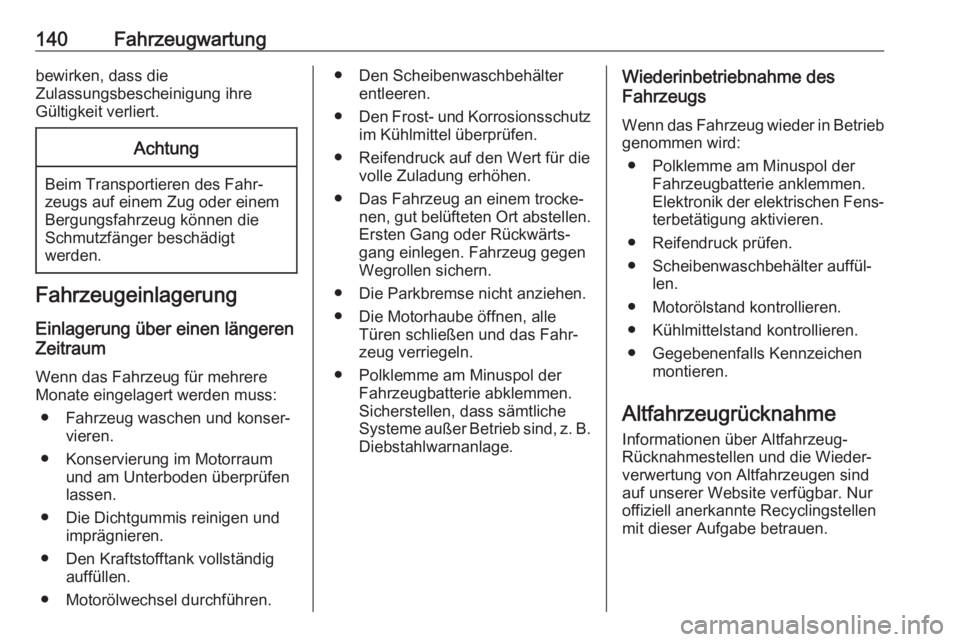

140Fahrzeugwartungbewirken, dass die
Zulassungsbescheinigung ihre
Gültigkeit verliert.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen. Fahrzeug gegen
Wegrollen sichern.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐
terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.

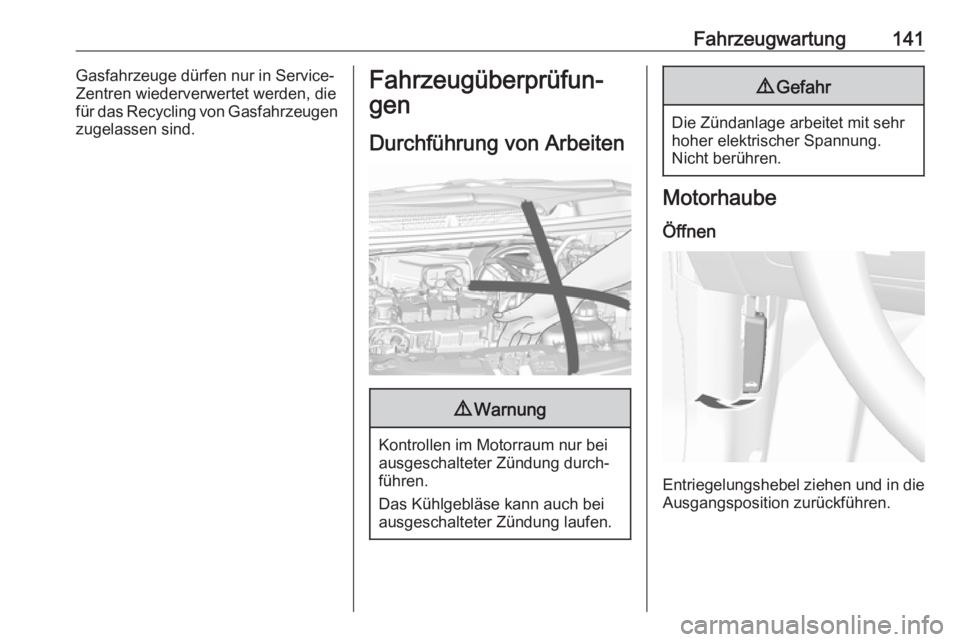

Fahrzeugwartung141Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen
zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.

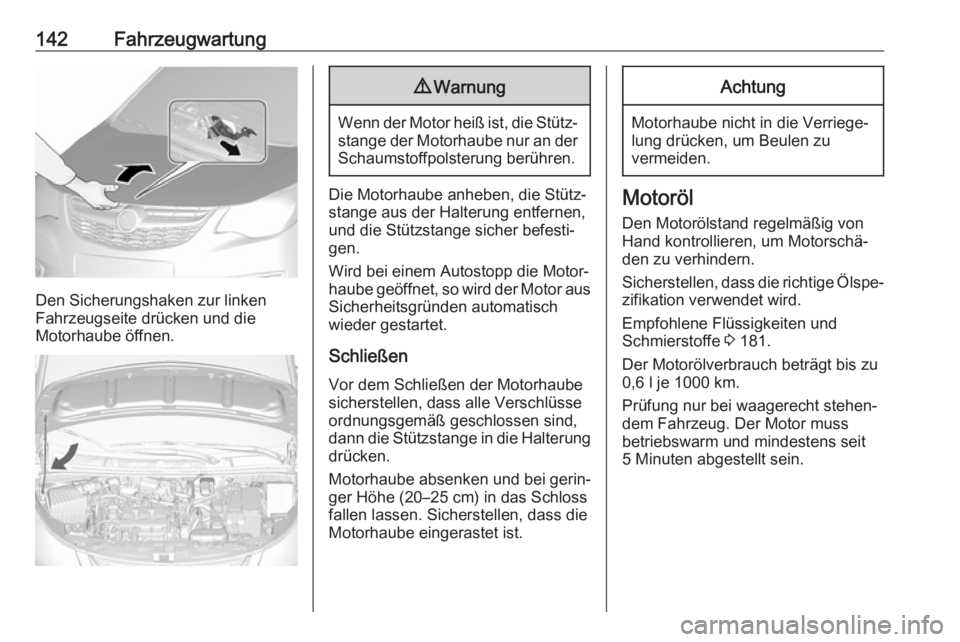

142Fahrzeugwartung
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
9 Warnung
Wenn der Motor heiß ist, die Stütz‐
stange der Motorhaube nur an der Schaumstoffpolsterung berühren.
Die Motorhaube anheben, die Stütz‐
stange aus der Halterung entfernen,
und die Stützstange sicher befesti‐
gen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Vor dem Schließen der Motorhaube
sicherstellen, dass alle Verschlüsse
ordnungsgemäß geschlossen sind,
dann die Stützstange in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.
Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern.
Sicherstellen, dass die richtige Ölspe‐
zifikation verwendet wird.
Empfohlene Flüssigkeiten und
Schmierstoffe 3 181.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
5 Minuten abgestellt sein.
