2018.5 OPEL KARL Betriebsanleitung (in German)

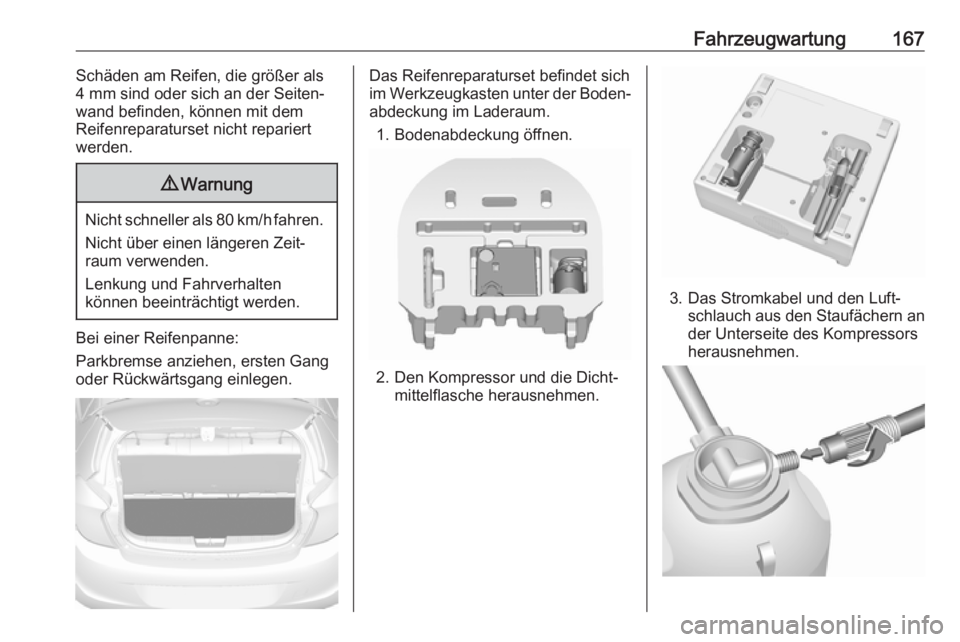

Fahrzeugwartung167Schäden am Reifen, die größer als
4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang einlegen.
Das Reifenreparaturset befindet sich
im Werkzeugkasten unter der Boden‐ abdeckung im Laderaum.
1. Bodenabdeckung öffnen.
2. Den Kompressor und die Dicht‐ mittelflasche herausnehmen.
3. Das Stromkabel und den Luft‐schlauch aus den Staufächern an
der Unterseite des Kompressors herausnehmen.

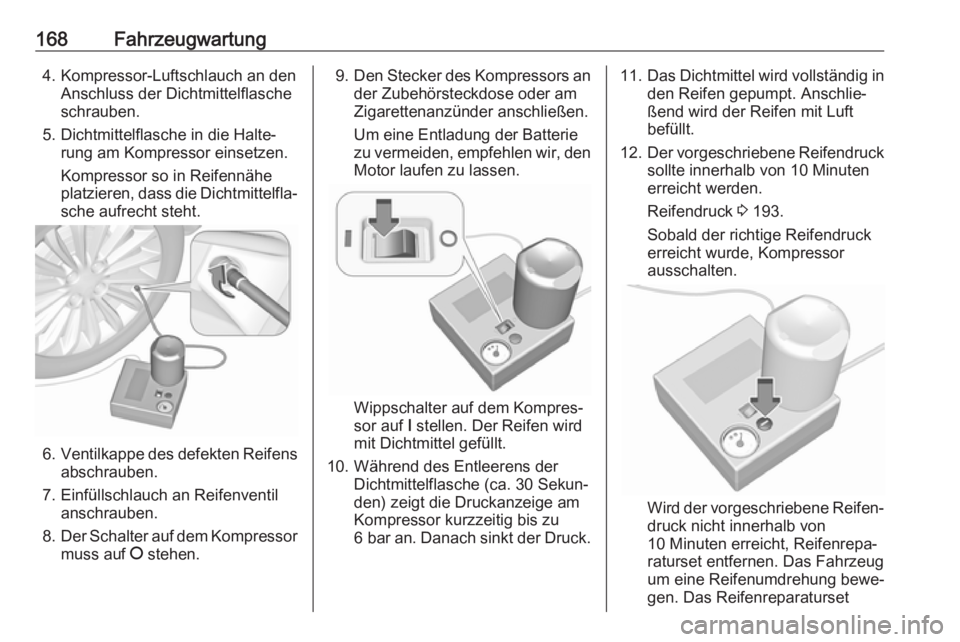

168Fahrzeugwartung4. Kompressor-Luftschlauch an denAnschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Den Stecker des Kompressors an
der Zubehörsteckdose oder am
Zigarettenanzünder anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den
Motor laufen zu lassen.
Wippschalter auf dem Kompres‐
sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
10. Während des Entleerens der Dichtmittelflasche (ca. 30 Sekun‐
den) zeigt die Druckanzeige am
Kompressor kurzzeitig bis zu
6 bar an. Danach sinkt der Druck.
11.Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
12. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden.
Reifendruck 3 193.
Sobald der richtige Reifendruck erreicht wurde, Kompressor
ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset

Fahrzeugwartung169wieder anschließen und Füllvor‐
gang 10 Minuten fortsetzen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht, ist der Reifen zu stark beschädigt.Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
10 Minuten laufen lassen.
13. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu
nehmen. Reifenfüllschlauch auf
den freien Anschluss der Dicht‐
mittelflasche schrauben. Damit
wird verhindert, dass Dichtmittel
austritt. Reifenreparaturset im
Laderaum verstauen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.16. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 10 km Fahrtstrecke (spätes‐
tens jedoch nach 10 Minuten)
anhalten und Reifendruck kontrol‐
lieren. Hierzu Kompressor-Luft‐
schlauch direkt auf das Reifen‐
ventil und den Kompressor
schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
17. Reifenreparaturset im Laderaum verstauen.
Bodenabdeckung wieder einle‐
gen.
Bodenabdeckung 3 57.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.

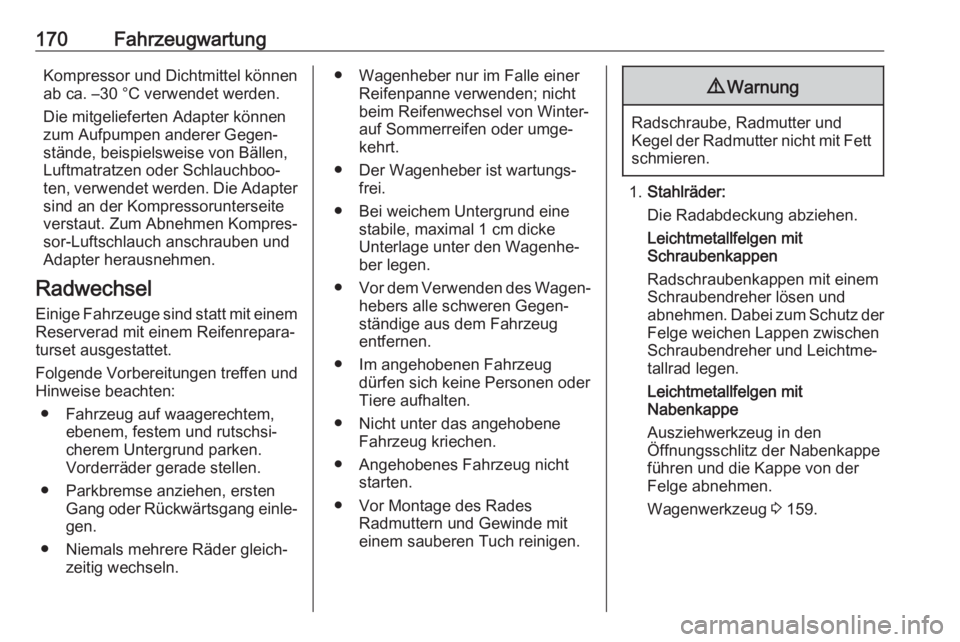

170FahrzeugwartungKompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Die mitgelieferten Adapter können
zum Aufpumpen anderer Gegen‐
stände, beispielsweise von Bällen,
Luftmatratzen oder Schlauchboo‐
ten, verwendet werden. Die Adapter sind an der Kompressorunterseite
verstaut. Zum Abnehmen Kompres‐
sor-Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang einle‐gen.
● Niemals mehrere Räder gleich‐ zeitig wechseln.● Wagenheber nur im Falle einerReifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐
ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Vor Montage des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Stahlräder:
Die Radabdeckung abziehen.
Leichtmetallfelgen mit
Schraubenkappen
Radschraubenkappen mit einem
Schraubendreher lösen und
abnehmen. Dabei zum Schutz der Felge weichen Lappen zwischen
Schraubendreher und Leichtme‐
tallrad legen.
Leichtmetallfelgen mit
Nabenkappe
Ausziehwerkzeug in den
Öffnungsschlitz der Nabenkappe
führen und die Kappe von der
Felge abnehmen.
Wagenwerkzeug 3 159.

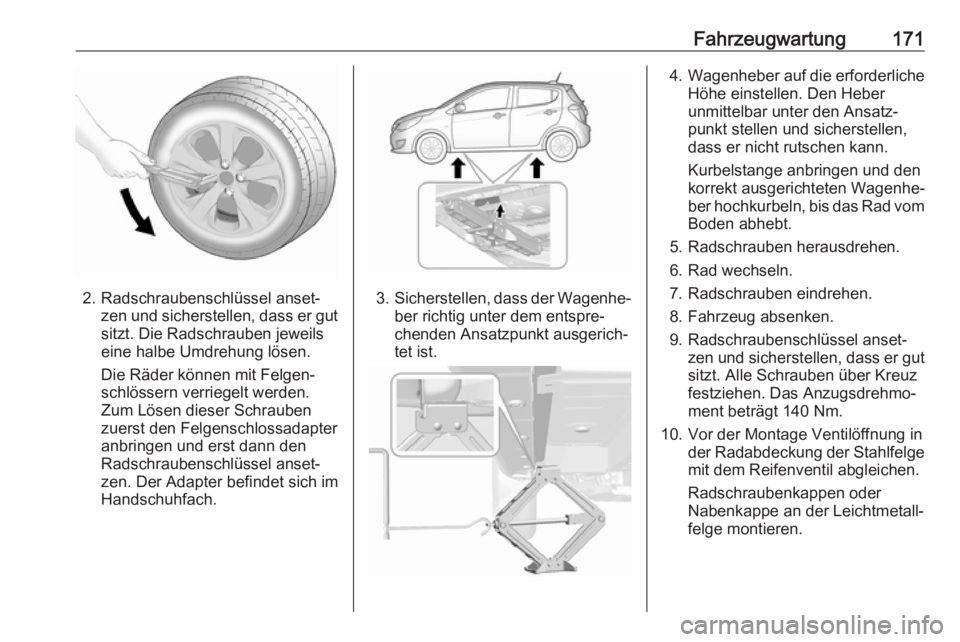

Fahrzeugwartung171
2. Radschraubenschlüssel anset‐zen und sicherstellen, dass er gut
sitzt. Die Radschrauben jeweils
eine halbe Umdrehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden.
Zum Lösen dieser Schrauben
zuerst den Felgenschlossadapter
anbringen und erst dann den
Radschraubenschlüssel anset‐
zen. Der Adapter befindet sich im
Handschuhfach.3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
4. Wagenheber auf die erforderliche
Höhe einstellen. Den Heber
unmittelbar unter den Ansatz‐
punkt stellen und sicherstellen,
dass er nicht rutschen kann.
Kurbelstange anbringen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom Boden abhebt.
5. Radschrauben herausdrehen.
6. Rad wechseln.
7. Radschrauben eindrehen.
8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Alle Schrauben über Kreuz
festziehen. Das Anzugsdrehmo‐
ment beträgt 140 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung der Stahlfelge
mit dem Reifenventil abgleichen.
Radschraubenkappen oder
Nabenkappe an der Leichtmetall‐
felge montieren.

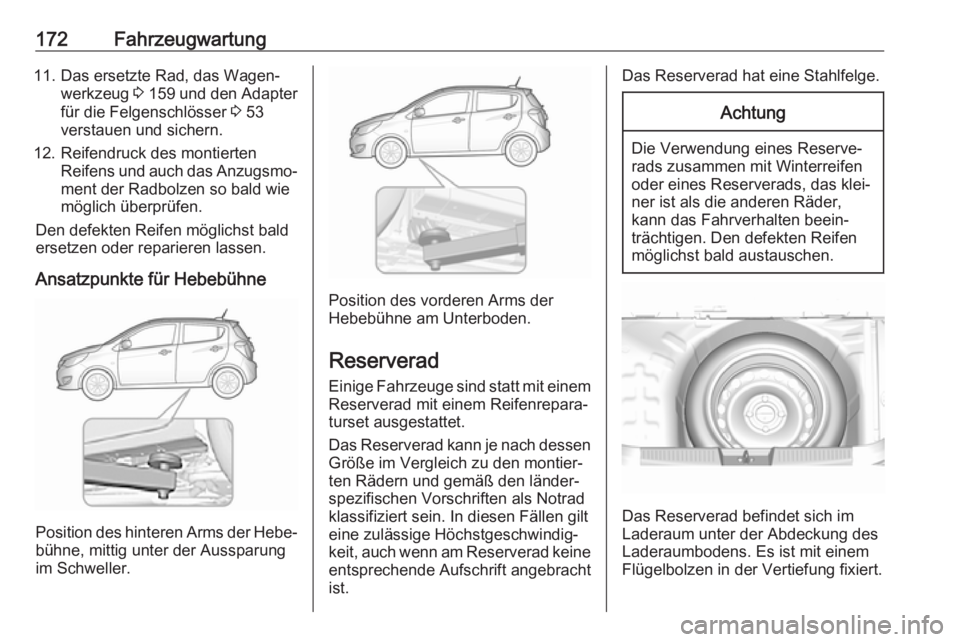

172Fahrzeugwartung11. Das ersetzte Rad, das Wagen‐werkzeug 3 159 und den Adapter
für die Felgenschlösser 3 53
verstauen und sichern.
12. Reifendruck des montierten Reifens und auch das Anzugsmo‐ment der Radbolzen so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Ansatzpunkte für Hebebühne
Position des hinteren Arms der Hebe‐bühne, mittig unter der Aussparung
im Schweller.
Position des vorderen Arms der
Hebebühne am Unterboden.
Reserverad Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Das Reserverad kann je nach dessen Größe im Vergleich zu den montier‐ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein. In diesen Fällen gilt
eine zulässige Höchstgeschwindig‐
keit, auch wenn am Reserverad keine
entsprechende Aufschrift angebracht
ist.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich im
Laderaum unter der Abdeckung des
Laderaumbodens. Es ist mit einem
Flügelbolzen in der Vertiefung fixiert.

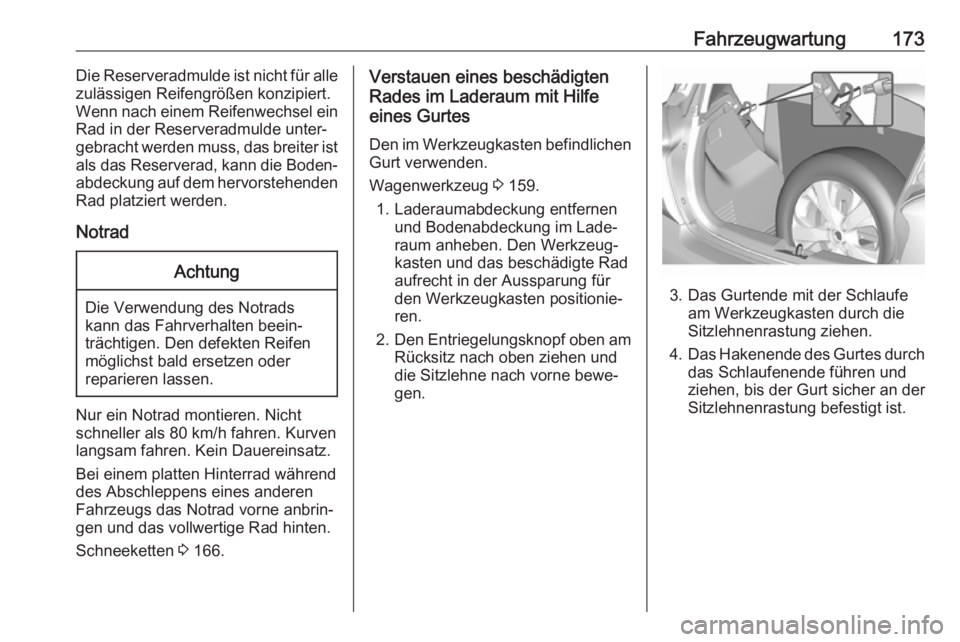

Fahrzeugwartung173Die Reserveradmulde ist nicht für alle
zulässigen Reifengrößen konzipiert.
Wenn nach einem Reifenwechsel ein
Rad in der Reserveradmulde unter‐
gebracht werden muss, das breiter ist als das Reserverad, kann die Boden‐
abdeckung auf dem hervorstehenden Rad platziert werden.
NotradAchtung
Die Verwendung des Notrads kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald ersetzen oder
reparieren lassen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.
Bei einem platten Hinterrad während
des Abschleppens eines anderen Fahrzeugs das Notrad vorne anbrin‐
gen und das vollwertige Rad hinten.
Schneeketten 3 166.
Verstauen eines beschädigten
Rades im Laderaum mit Hilfe
eines Gurtes
Den im Werkzeugkasten befindlichen
Gurt verwenden.
Wagenwerkzeug 3 159.
1. Laderaumabdeckung entfernen und Bodenabdeckung im Lade‐
raum anheben. Den Werkzeug‐
kasten und das beschädigte Rad
aufrecht in der Aussparung für
den Werkzeugkasten positionie‐
ren.
2. Den Entriegelungsknopf oben am
Rücksitz nach oben ziehen und
die Sitzlehne nach vorne bewe‐
gen.
3. Das Gurtende mit der Schlaufe am Werkzeugkasten durch die
Sitzlehnenrastung ziehen.
4. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Sitzlehnenrastung befestigt ist.

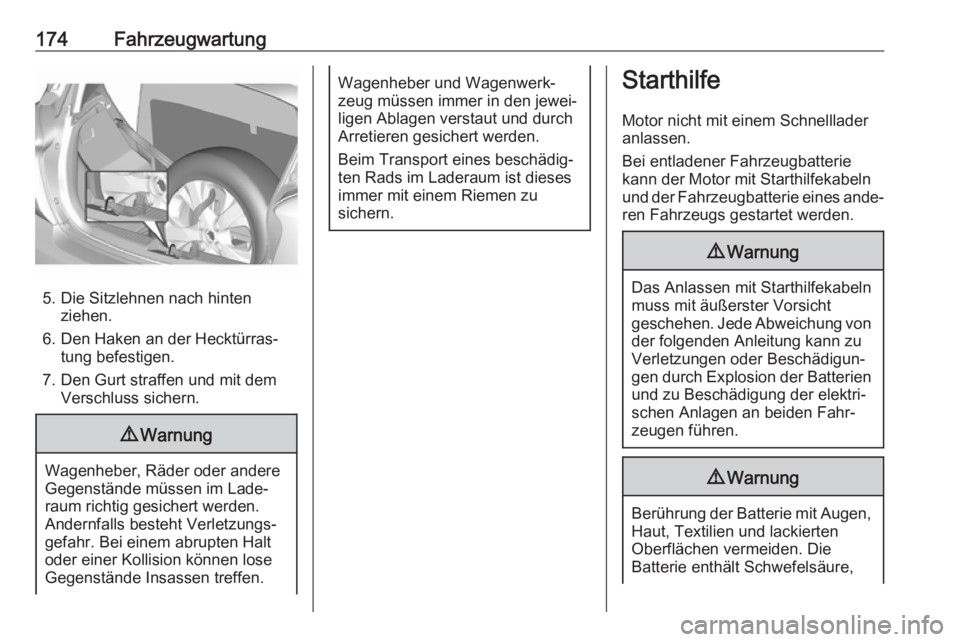

174Fahrzeugwartung
5. Die Sitzlehnen nach hintenziehen.
6. Den Haken an der Hecktürras‐ tung befestigen.
7. Den Gurt straffen und mit dem Verschluss sichern.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.
Andernfalls besteht Verletzungs‐
gefahr. Bei einem abrupten Halt
oder einer Kollision können lose
Gegenstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu
sichern.Starthilfe
Motor nicht mit einem Schnelllader anlassen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
