2018.5 OPEL KARL Betriebsanleitung (in German)

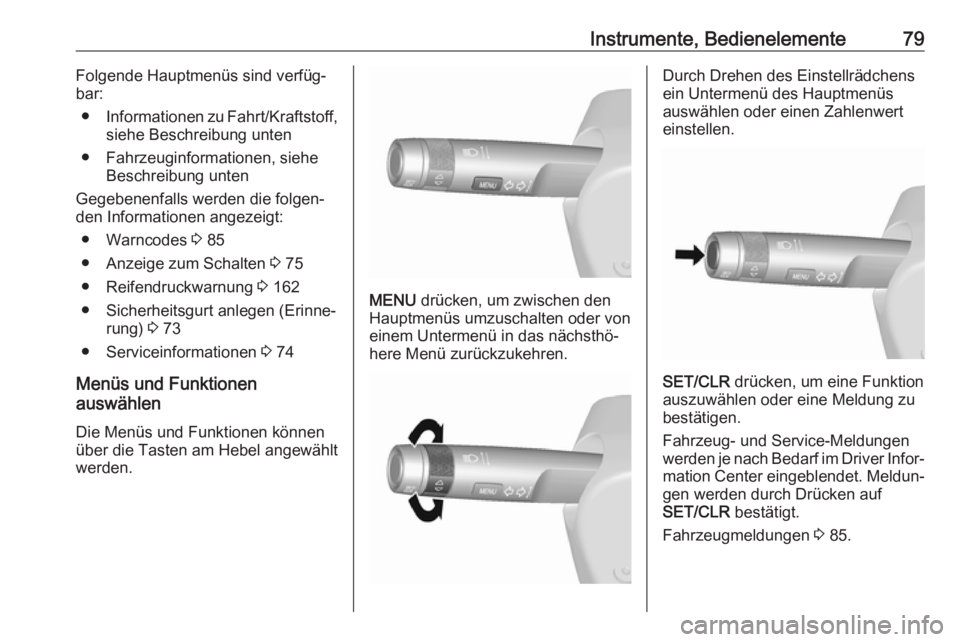

Instrumente, Bedienelemente79Folgende Hauptmenüs sind verfüg‐
bar:
● Informationen zu Fahrt/Kraftstoff,
siehe Beschreibung unten
● Fahrzeuginformationen, siehe Beschreibung unten
Gegebenenfalls werden die folgen‐
den Informationen angezeigt:
● Warncodes 3 85
● Anzeige zum Schalten 3 75
● Reifendruckwarnung 3 162
● Sicherheitsgurt anlegen (Erinne‐ rung) 3 73
● Serviceinformationen 3 74
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Hebel angewählt
werden.
MENU drücken, um zwischen den
Hauptmenüs umzuschalten oder von
einem Untermenü in das nächsthö‐
here Menü zurückzukehren.
Durch Drehen des Einstellrädchens
ein Untermenü des Hauptmenüs
auswählen oder einen Zahlenwert einstellen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu
bestätigen.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Meldun‐
gen werden durch Drücken auf
SET/CLR bestätigt.
Fahrzeugmeldungen 3 85.

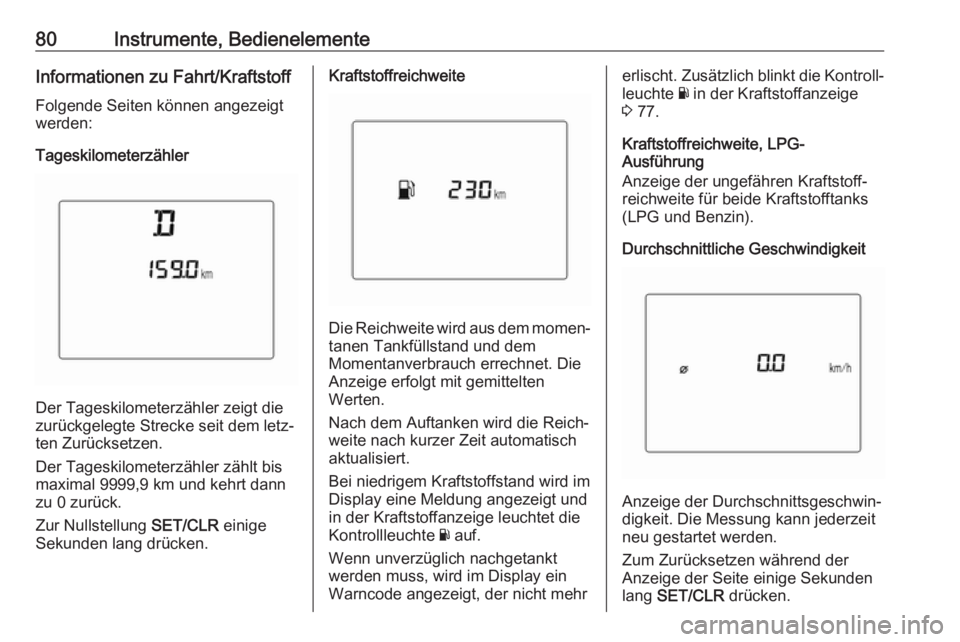

80Instrumente, BedienelementeInformationen zu Fahrt/Kraftstoff
Folgende Seiten können angezeigt
werden:
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis maximal 9999,9 km und kehrt dann
zu 0 zurück.
Zur Nullstellung SET/CLR einige
Sekunden lang drücken.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐
tanen Tankfüllstand und dem
Momentanverbrauch errechnet. Die Anzeige erfolgt mit gemittelten
Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt und
in der Kraftstoffanzeige leuchtet die
Kontrollleuchte Y auf.
Wenn unverzüglich nachgetankt
werden muss, wird im Display ein
Warncode angezeigt, der nicht mehr
erlischt. Zusätzlich blinkt die Kontroll‐
leuchte Y in der Kraftstoffanzeige
3 77.
Kraftstoffreichweite, LPG-
Ausführung
Anzeige der ungefähren Kraftstoff‐ reichweite für beide Kraftstofftanks
(LPG und Benzin).
Durchschnittliche Geschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.

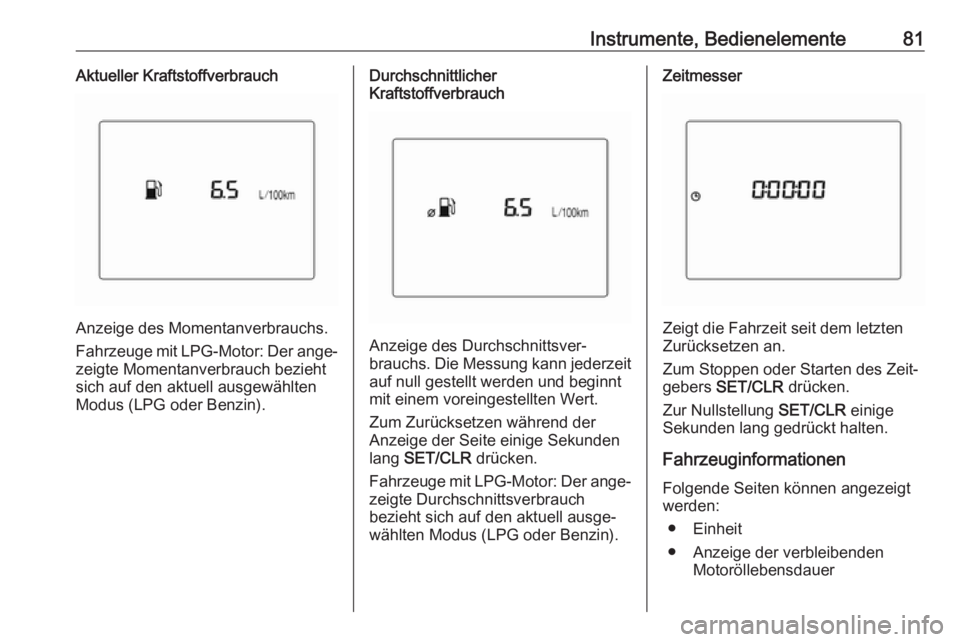

Instrumente, Bedienelemente81Aktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen während der
Anzeige der Seite einige Sekunden
lang SET/CLR drücken.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch
bezieht sich auf den aktuell ausge‐
wählten Modus (LPG oder Benzin).
Zeitmesser
Zeigt die Fahrzeit seit dem letzten
Zurücksetzen an.
Zum Stoppen oder Starten des Zeit‐
gebers SET/CLR drücken.
Zur Nullstellung SET/CLR einige
Sekunden lang gedrückt halten.
Fahrzeuginformationen Folgende Seiten können angezeigt
werden:
● Einheit
● Anzeige der verbleibenden Motoröllebensdauer

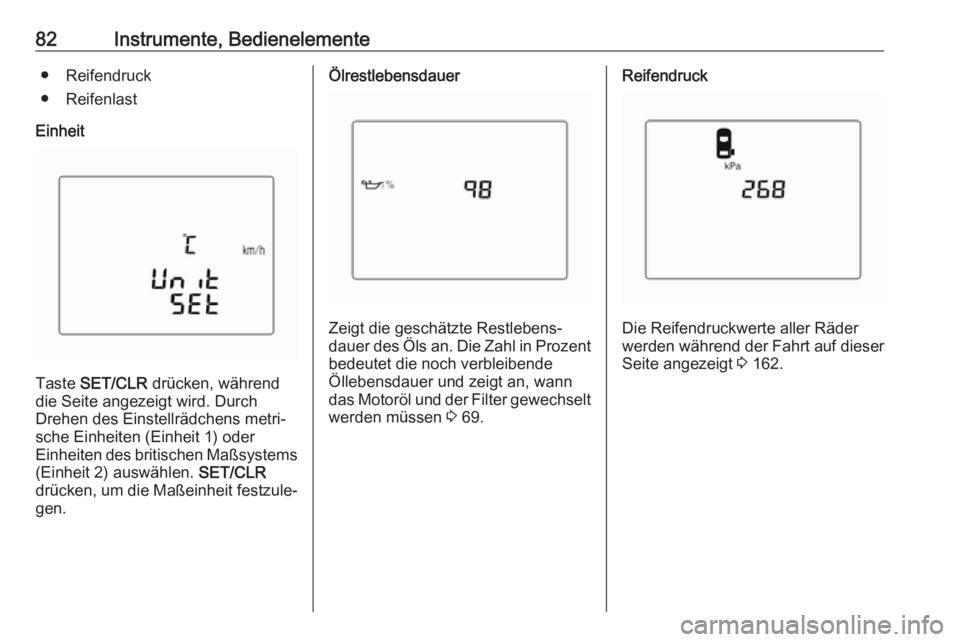

82Instrumente, Bedienelemente● Reifendruck
● Reifenlast
Einheit
Taste SET/CLR drücken, während
die Seite angezeigt wird. Durch
Drehen des Einstellrädchens metri‐
sche Einheiten (Einheit 1) oder
Einheiten des britischen Maßsystems (Einheit 2) auswählen. SET/CLR
drücken, um die Maßeinheit festzule‐
gen.
Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Zahl in Prozent
bedeutet die noch verbleibende
Öllebensdauer und zeigt an, wann
das Motoröl und der Filter gewechselt werden müssen 3 69.
Reifendruck
Die Reifendruckwerte aller Räder
werden während der Fahrt auf dieser
Seite angezeigt 3 162.

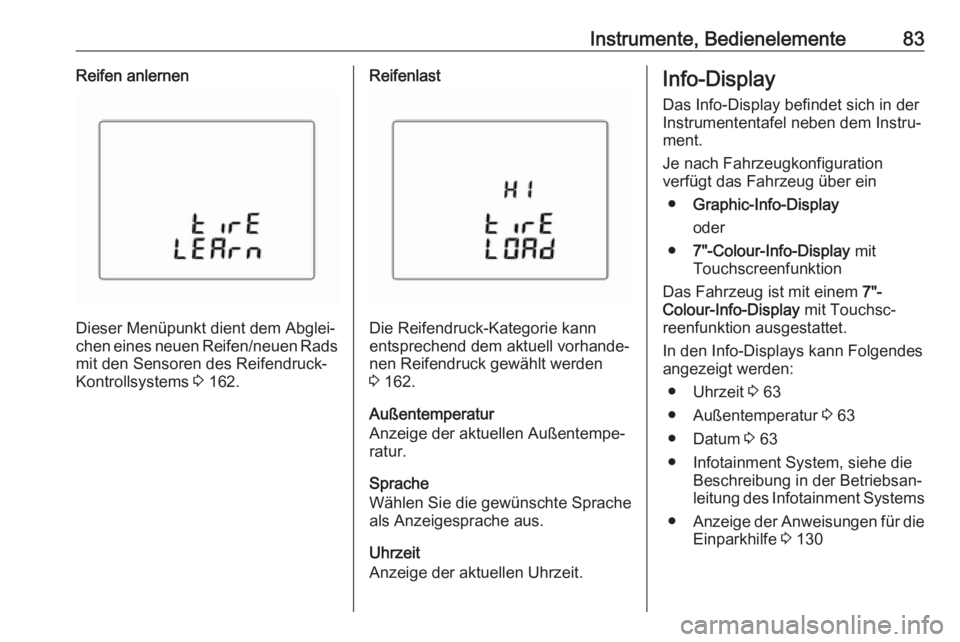

Instrumente, Bedienelemente83Reifen anlernen
Dieser Menüpunkt dient dem Abglei‐
chen eines neuen Reifen/neuen Rads mit den Sensoren des Reifendruck-Kontrollsystems 3 162.
Reifenlast
Die Reifendruck-Kategorie kann
entsprechend dem aktuell vorhande‐
nen Reifendruck gewählt werden
3 162.
Außentemperatur
Anzeige der aktuellen Außentempe‐
ratur.
Sprache
Wählen Sie die gewünschte Sprache
als Anzeigesprache aus.
Uhrzeit
Anzeige der aktuellen Uhrzeit.
Info-Display
Das Info-Display befindet sich in der
Instrumententafel neben dem Instru‐
ment.
Je nach Fahrzeugkonfiguration
verfügt das Fahrzeug über ein
● Graphic-Info-Display
oder
● 7"-Colour-Info-Display mit
Touchscreenfunktion
Das Fahrzeug ist mit einem 7"-
Colour-Info-Display mit Touchsc‐
reenfunktion ausgestattet.
In den Info-Displays kann Folgendes
angezeigt werden:
● Uhrzeit 3 63
● Außentemperatur 3 63
● Datum 3 63
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Anzeige der Anweisungen für die
Einparkhilfe 3 130

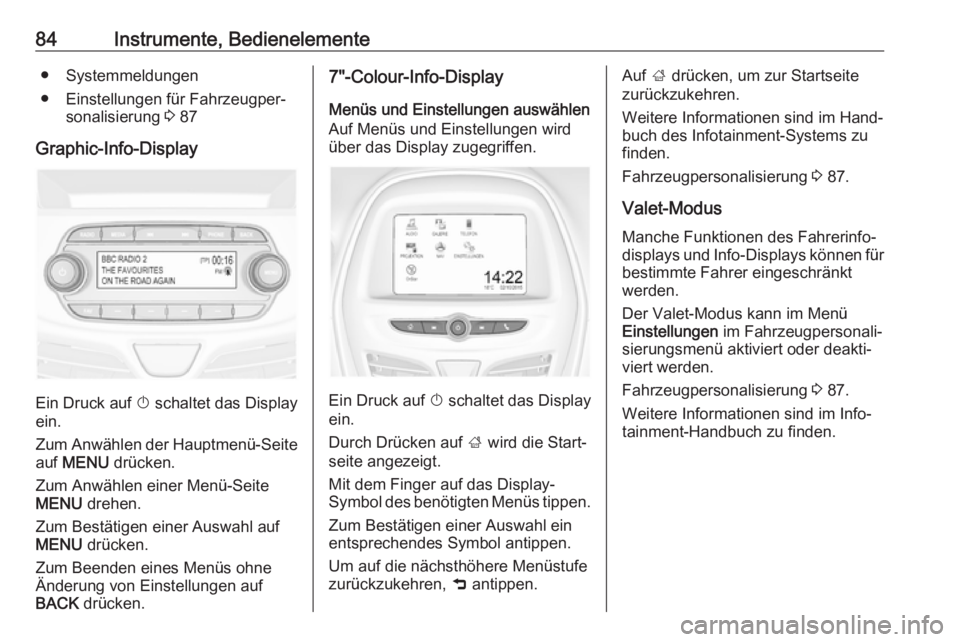

84Instrumente, Bedienelemente● Systemmeldungen
● Einstellungen für Fahrzeugper‐ sonalisierung 3 87
Graphic-Info-Display
Ein Druck auf X schaltet das Display
ein.
Zum Anwählen der Hauptmenü-Seite
auf MENU drücken.
Zum Anwählen einer Menü-Seite
MENU drehen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne
Änderung von Einstellungen auf
BACK drücken.
7"-Colour-Info-Display
Menüs und Einstellungen auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Mit dem Finger auf das Display-
Symbol des benötigten Menüs tippen.
Zum Bestätigen einer Auswahl einentsprechendes Symbol antippen.
Um auf die nächsthöhere Menüstufe
zurückzukehren, 9 antippen.
Auf ; drücken, um zur Startseite
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 87.
Valet-Modus
Manche Funktionen des Fahrerinfo‐
displays und Info-Displays können für
bestimmte Fahrer eingeschränkt
werden.
Der Valet-Modus kann im Menü
Einstellungen im Fahrzeugpersonali‐
sierungsmenü aktiviert oder deakti‐
viert werden.
Fahrzeugpersonalisierung 3 87.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.

Instrumente, Bedienelemente85Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt,
in einigen Fällen wird gleichzeitig ein
Warn- oder Signalton wiedergege‐
ben.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine
Meldung zu bestätigen.
Fahrzeugmeldungen im Driver
Information Center
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung3Motorkühlmittelstand niedrig4Klimaanlage aus11Bremsen verschlissen12Fahrzeug überbeladen13Kompressor überhitztNr.Fahrzeugmeldung15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der Nebelschluss‐
leuchte20Störung des rechten Abblend‐
lichts21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links

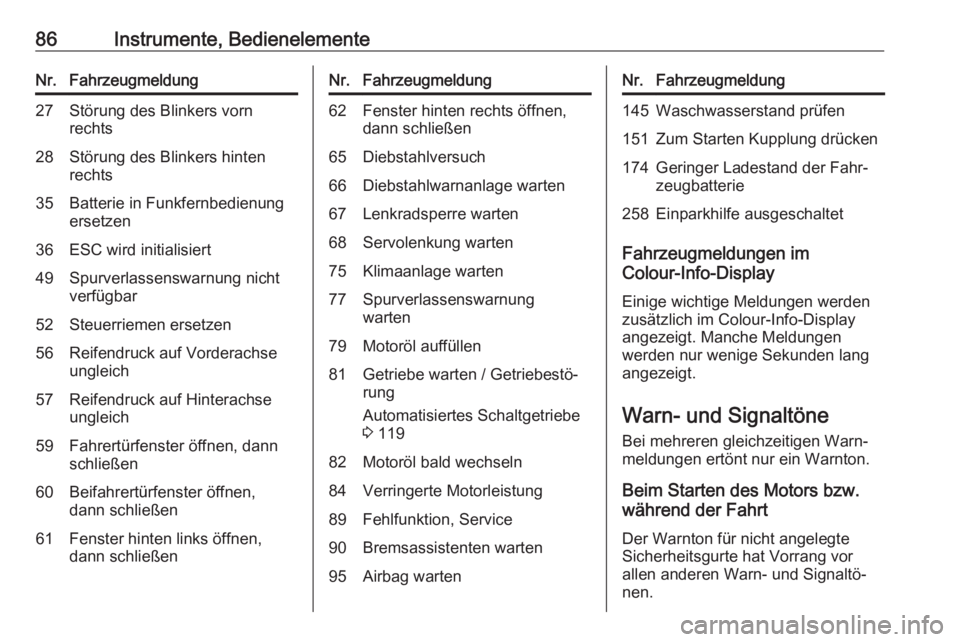

86Instrumente, BedienelementeNr.Fahrzeugmeldung27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts35Batterie in Funkfernbedienung
ersetzen36ESC wird initialisiert49Spurverlassenswarnung nicht
verfügbar52Steuerriemen ersetzen56Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließen61Fenster hinten links öffnen,
dann schließenNr.Fahrzeugmeldung62Fenster hinten rechts öffnen,
dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten75Klimaanlage warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten / Getriebestö‐
rung
Automatisiertes Schaltgetriebe
3 11982Motoröl bald wechseln84Verringerte Motorleistung89Fehlfunktion, Service90Bremsassistenten warten95Airbag wartenNr.Fahrzeugmeldung145Waschwasserstand prüfen151Zum Starten Kupplung drücken174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltet
Fahrzeugmeldungen im
Colour-Info-Display
Einige wichtige Meldungen werden
zusätzlich im Colour-Info-Display
angezeigt. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne
Bei mehreren gleichzeitigen Warn‐
meldungen ertönt nur ein Warnton.
Beim Starten des Motors bzw.
während der Fahrt
Der Warnton für nicht angelegte
Sicherheitsgurte hat Vorrang vor
allen anderen Warn- und Signaltö‐
nen.
