Fahren und Bedienung111Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Verwenden Sie nur Fußmatten, die
richtig passen und durch die Halte‐
rungen auf der Fahrerseite befestigt
sind.
Fahren bergab
Beim Fahren bergab einen Gang
einlegen, um sicherzustellen, dass
ausreichend Bremsdruck zur Verfü‐
gung steht.
Lenken
Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 75.Achtung
Fahrzeuge mit elektrischer Lenk‐
unterstützung:
Wenn das Lenkrad bis zum
Anschlag gedreht und länger
gegen den Anschlag gehalten
wird, wird die elektrische Lenkun‐
terstützung unter Umständen
verringert.
Wenn die Lenkunterstützung über einen längeren Zeitraum einge‐
setzt wird, kann die Unterstüt‐
zungsleistung verringert werden.
Nach dem Abkühlen des Systems
sollte die elektrische Lenkunter‐ stützung wieder ihre normale Leis‐
tung erbringen.
Starten
Einfahren Während den ersten Fahrten nicht
unnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampfen. Das Fahrzeug nach der ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Solange das Fahrzeug eingefahren
wird, kann der Kraftstoff- und Motor‐
ölverbrauch höher sein.
Ein Autostopp wird unter Umständen
unterbunden, damit sich die Fahr‐
zeugbatterie aufladen kann.
Zündschlossstellungen Schlüssel drehen:

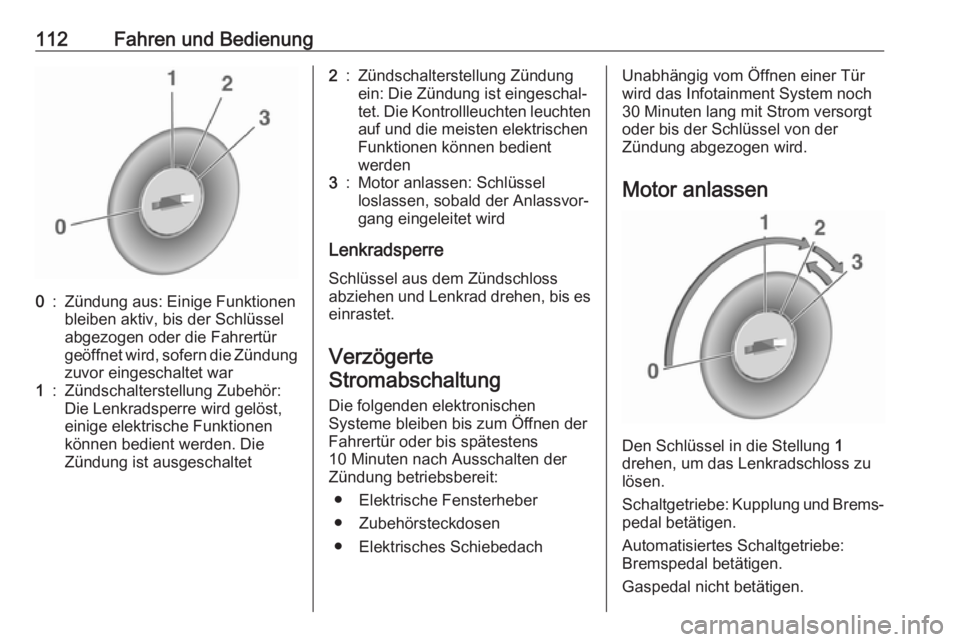

112Fahren und Bedienung0:Zündung aus: Einige Funktionen
bleiben aktiv, bis der Schlüssel
abgezogen oder die Fahrertür
geöffnet wird, sofern die Zündung zuvor eingeschaltet war1:Zündschalterstellung Zubehör:
Die Lenkradsperre wird gelöst,
einige elektrische Funktionen
können bedient werden. Die
Zündung ist ausgeschaltet2:Zündschalterstellung Zündung
ein: Die Zündung ist eingeschal‐
tet. Die Kontrollleuchten leuchten auf und die meisten elektrischen
Funktionen können bedient
werden3:Motor anlassen: Schlüssel
loslassen, sobald der Anlassvor‐
gang eingeleitet wird
Lenkradsperre
Schlüssel aus dem Zündschloss
abziehen und Lenkrad drehen, bis es
einrastet.
Verzögerte
Stromabschaltung
Die folgenden elektronischen
Systeme bleiben bis zum Öffnen der
Fahrertür oder bis spätestens
10 Minuten nach Ausschalten der
Zündung betriebsbereit:
● Elektrische Fensterheber
● Zubehörsteckdosen
● Elektrisches Schiebedach
Unabhängig vom Öffnen einer Tür
wird das Infotainment System noch
30 Minuten lang mit Strom versorgt
oder bis der Schlüssel von der
Zündung abgezogen wird.
Motor anlassen
Den Schlüssel in die Stellung 1
drehen, um das Lenkradschloss zu
lösen.
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatisiertes Schaltgetriebe:
Bremspedal betätigen.
Gaspedal nicht betätigen.

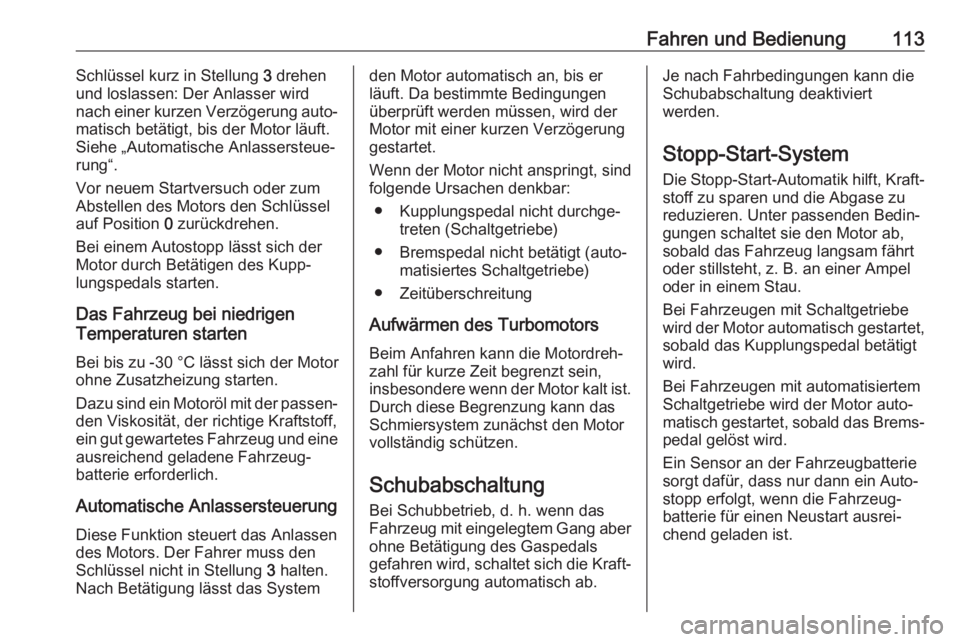

Fahren und Bedienung113Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft.
Siehe „Automatische Anlassersteue‐
rung“.
Vor neuem Startversuch oder zum Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten.
Das Fahrzeug bei niedrigen
Temperaturen starten
Bei bis zu -30 °C lässt sich der Motor
ohne Zusatzheizung starten.
Dazu sind ein Motoröl mit der passen‐ den Viskosität, der richtige Kraftstoff,
ein gut gewartetes Fahrzeug und eine
ausreichend geladene Fahrzeug‐
batterie erforderlich.
Automatische Anlassersteuerung
Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das Systemden Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
● Kupplungspedal nicht durchge‐ treten (Schaltgetriebe)
● Bremspedal nicht betätigt (auto‐ matisiertes Schaltgetriebe)
● Zeitüberschreitung
Aufwärmen des Turbomotors Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein,
insbesondere wenn der Motor kalt ist. Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals
gefahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.Je nach Fahrbedingungen kann die
Schubabschaltung deaktiviert
werden.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu
reduzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab,
sobald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel oder in einem Stau.
Bei Fahrzeugen mit Schaltgetriebe
wird der Motor automatisch gestartet, sobald das Kupplungspedal betätigt
wird.
Bei Fahrzeugen mit automatisiertem
Schaltgetriebe wird der Motor auto‐
matisch gestartet, sobald das Brems‐ pedal gelöst wird.
Ein Sensor an der Fahrzeugbatterie
sorgt dafür, dass nur dann ein Auto‐
stopp erfolgt, wenn die Fahrzeug‐
batterie für einen Neustart ausrei‐
chend geladen ist.

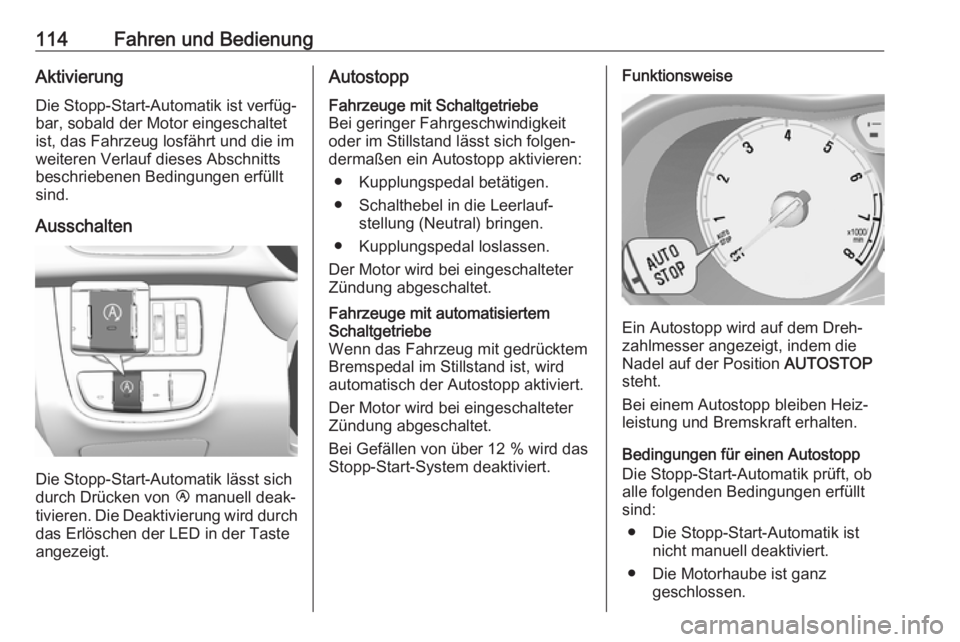

114Fahren und BedienungAktivierung
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von Ï manuell deak‐
tivieren. Die Deaktivierung wird durch das Erlöschen der LED in der Taste
angezeigt.
AutostoppFahrzeuge mit Schaltgetriebe
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostopp aktivieren:
● Kupplungspedal betätigen.
● Schalthebel in die Leerlauf‐ stellung (Neutral) bringen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.Fahrzeuge mit automatisiertem
Schaltgetriebe
Wenn das Fahrzeug mit gedrücktem
Bremspedal im Stillstand ist, wird
automatisch der Autostopp aktiviert.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Bei Gefällen von über 12 % wird das
Stopp-Start-System deaktiviert.Funktionsweise
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
● Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
● Die Motorhaube ist ganz geschlossen.

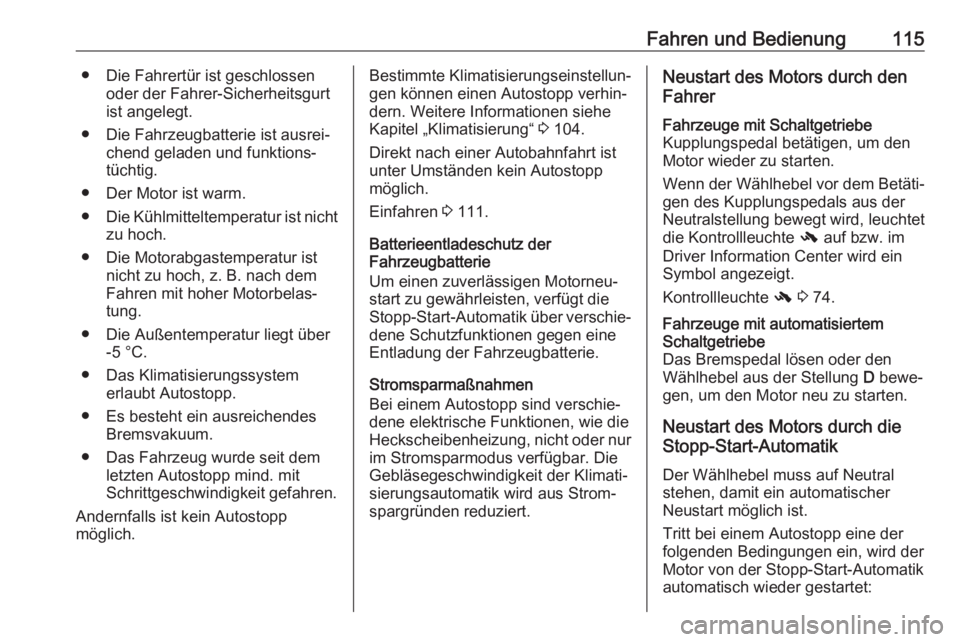

Fahren und Bedienung115● Die Fahrertür ist geschlossenoder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm. ● Die Kühlmitteltemperatur ist nicht
zu hoch.
● Die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem erlaubt Autostopp.
● Es besteht ein ausreichendes Bremsvakuum.
● Das Fahrzeug wurde seit dem letzten Autostopp mind. mit
Schrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp
möglich.Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐ dern. Weitere Informationen siehe
Kapitel „Klimatisierung“ 3 104.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 111.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen eine
Entladung der Fahrzeugbatterie.
Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐
dene elektrische Funktionen, wie die
Heckscheibenheizung, nicht oder nur im Stromsparmodus verfügbar. Die
Gebläsegeschwindigkeit der Klimati‐
sierungsautomatik wird aus Strom‐
spargründen reduziert.Neustart des Motors durch den
FahrerFahrzeuge mit Schaltgetriebe
Kupplungspedal betätigen, um den
Motor wieder zu starten.
Wenn der Wählhebel vor dem Betäti‐ gen des Kupplungspedals aus der
Neutralstellung bewegt wird, leuchtet
die Kontrollleuchte - auf bzw. im
Driver Information Center wird ein
Symbol angezeigt.
Kontrollleuchte - 3 74.Fahrzeuge mit automatisiertem
Schaltgetriebe
Das Bremspedal lösen oder den
Wählhebel aus der Stellung D bewe‐
gen, um den Motor neu zu starten.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der folgenden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:

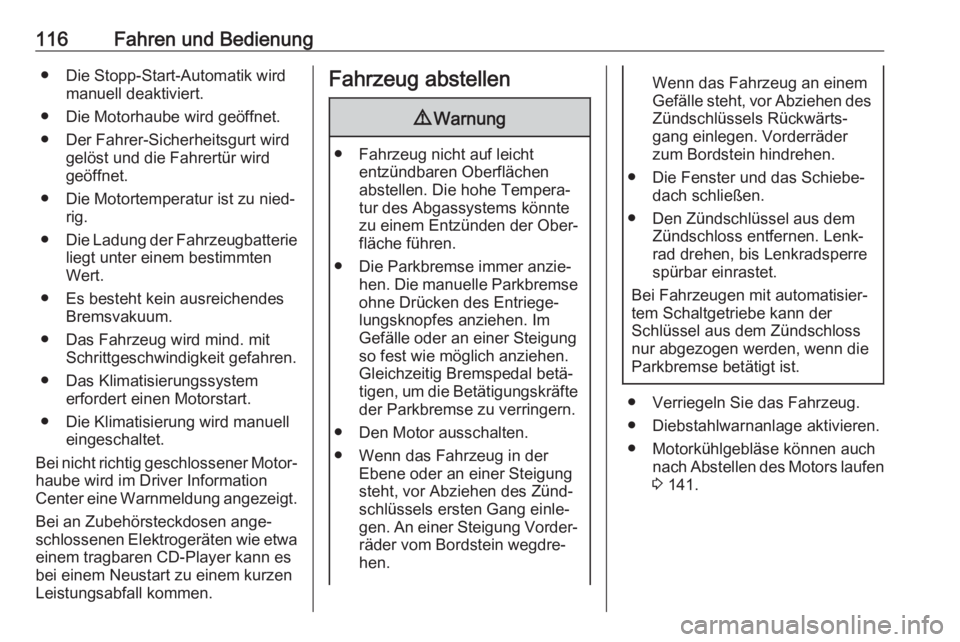

116Fahren und Bedienung● Die Stopp-Start-Automatik wirdmanuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
● Den Motor ausschalten.
● Wenn das Fahrzeug in der Ebene oder an einer Steigung
steht, vor Abziehen des Zünd‐
schlüssels ersten Gang einle‐
gen. An einer Steigung Vorder‐
räder vom Bordstein wegdre‐
hen.
Wenn das Fahrzeug an einem
Gefälle steht, vor Abziehen des
Zündschlüssels Rückwärts‐
gang einlegen. Vorderräder
zum Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐
rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit automatisier‐
tem Schaltgetriebe kann der
Schlüssel aus dem Zündschloss
nur abgezogen werden, wenn die
Parkbremse betätigt ist.
● Verriegeln Sie das Fahrzeug.
● Diebstahlwarnanlage aktivieren. ● Motorkühlgebläse können auch nach Abstellen des Motors laufen3 141.

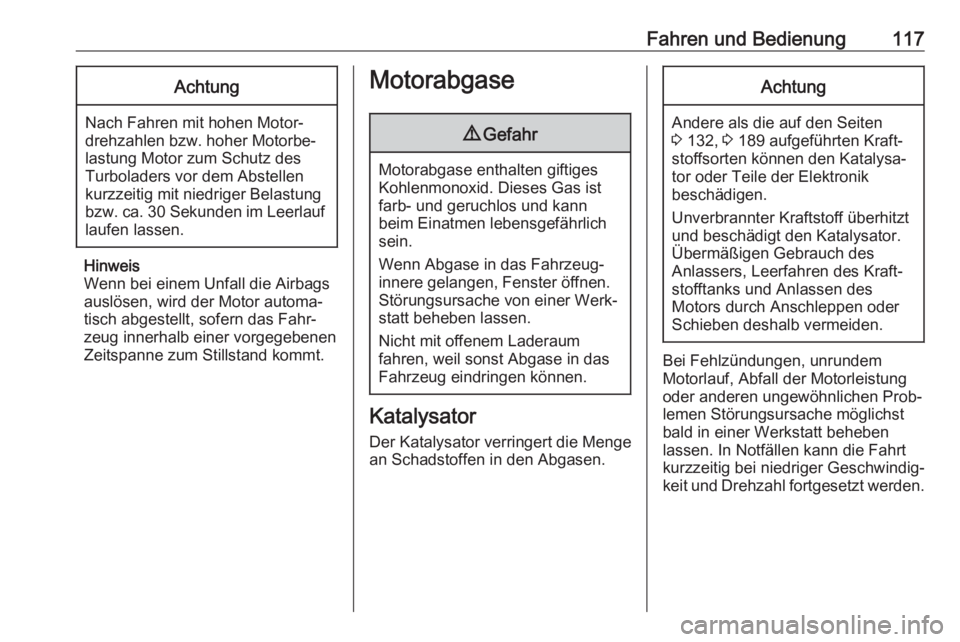

Fahren und Bedienung117Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.
Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Katalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 132, 3 189 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Schieben deshalb vermeiden.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐ keit und Drehzahl fortgesetzt werden.

118Fahren und BedienungSchaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal drücken und den Rückwärtsgang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als
Fußstütze verwenden.
Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu
fahren.
Empfehlung zum Hochschalten 3 75.
Stopp-Start-Automatik 3 113.
Automatisiertes
Schaltgetriebe
Das automatisierte Schaltgetriebe
ermöglicht ein manuelles Schalten
(Manuell-Modus) oder ein automati‐
sches Schalten (Automatikmodus). In
beiden Modi wird die automatische
Kupplungsbetätigung angewendet.
Das manuelle Schalten erfolgt über
ein Antippen des Wählhebels im
Manuell-Modus.
Hinweis
Beim Entriegeln oder Öffnen einer
Fahrzeugtür kann ein von der
Hydraulikanlage verursachtes
Geräusch zu hören sein.
