2018.5 OPEL KARL Betriebsanleitung (in German)

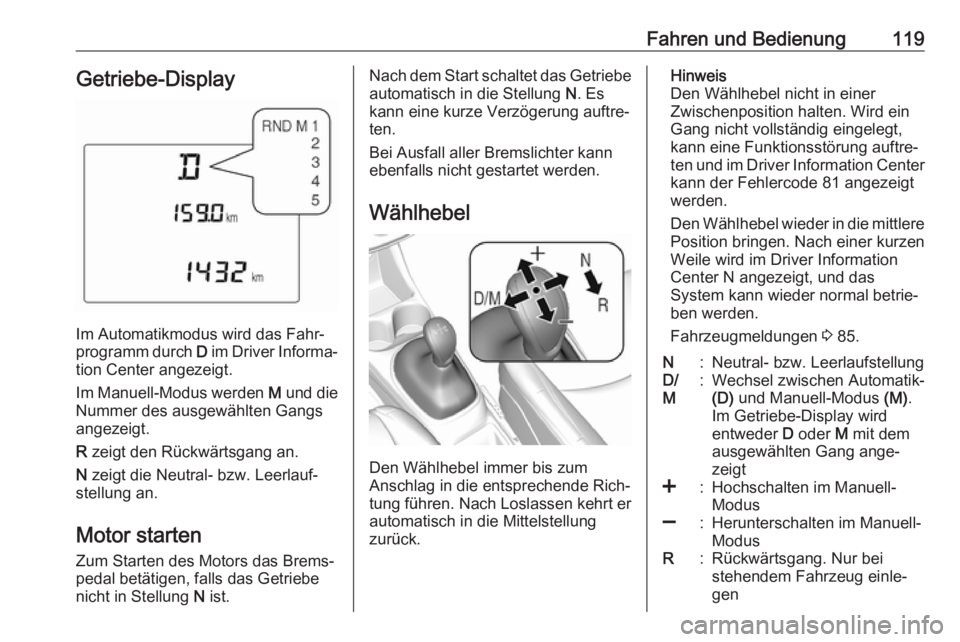

Fahren und Bedienung119Getriebe-Display
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
Motor starten Zum Starten des Motors das Brems‐
pedal betätigen, falls das Getriebe
nicht in Stellung N ist.
Nach dem Start schaltet das Getriebe
automatisch in die Stellung N. Es
kann eine kurze Verzögerung auftre‐ ten.
Bei Ausfall aller Bremslichter kann
ebenfalls nicht gestartet werden.
Wählhebel
Den Wählhebel immer bis zum
Anschlag in die entsprechende Rich‐
tung führen. Nach Loslassen kehrt er automatisch in die Mittelstellung
zurück.
Hinweis
Den Wählhebel nicht in einer
Zwischenposition halten. Wird ein
Gang nicht vollständig eingelegt,
kann eine Funktionsstörung auftre‐
ten und im Driver Information Center
kann der Fehlercode 81 angezeigt
werden.
Den Wählhebel wieder in die mittlere Position bringen. Nach einer kurzen
Weile wird im Driver Information
Center N angezeigt, und das
System kann wieder normal betrie‐
ben werden.
Fahrzeugmeldungen 3 85.N:Neutral- bzw. LeerlaufstellungD/
M:Wechsel zwischen Automatik-
(D) und Manuell-Modus (M).
Im Getriebe-Display wird
entweder D oder M mit dem
ausgewählten Gang ange‐
zeigt<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
ModusR:Rückwärtsgang. Nur bei
stehendem Fahrzeug einle‐
gen

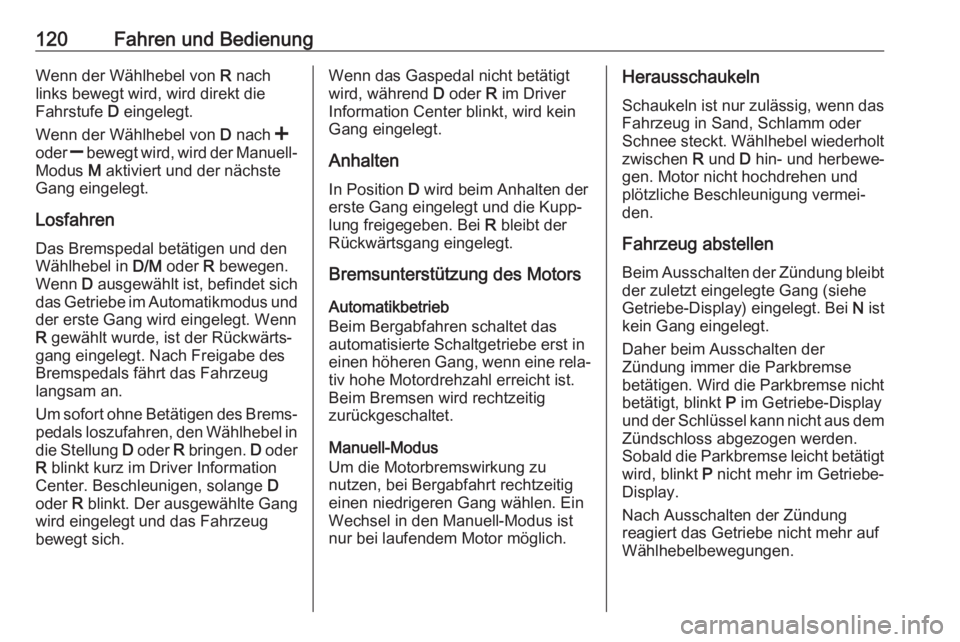

120Fahren und BedienungWenn der Wählhebel von R nach
links bewegt wird, wird direkt die Fahrstufe D eingelegt.
Wenn der Wählhebel von D nach <
oder ] bewegt wird, wird der Manuell-
Modus M aktiviert und der nächste
Gang eingelegt.
Losfahren
Das Bremspedal betätigen und den
Wählhebel in D/M oder R bewegen.
Wenn D ausgewählt ist, befindet sich
das Getriebe im Automatikmodus und
der erste Gang wird eingelegt. Wenn
R gewählt wurde, ist der Rückwärts‐
gang eingelegt. Nach Freigabe des
Bremspedals fährt das Fahrzeug
langsam an.
Um sofort ohne Betätigen des Brems‐
pedals loszufahren, den Wählhebel in die Stellung D oder R bringen. D oder
R blinkt kurz im Driver Information
Center. Beschleunigen, solange D
oder R blinkt. Der ausgewählte Gang
wird eingelegt und das Fahrzeug
bewegt sich.Wenn das Gaspedal nicht betätigt wird, während D oder R im Driver
Information Center blinkt, wird kein
Gang eingelegt.
Anhalten In Position D wird beim Anhalten der
erste Gang eingelegt und die Kupp‐
lung freigegeben. Bei R bleibt der
Rückwärtsgang eingelegt.
Bremsunterstützung des Motors
Automatikbetrieb
Beim Bergabfahren schaltet das
automatisierte Schaltgetriebe erst in
einen höheren Gang, wenn eine rela‐ tiv hohe Motordrehzahl erreicht ist.
Beim Bremsen wird rechtzeitig
zurückgeschaltet.
Manuell-Modus
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen. Ein
Wechsel in den Manuell-Modus ist
nur bei laufendem Motor möglich.Herausschaukeln
Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen R und D hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen Beim Ausschalten der Zündung bleibt
der zuletzt eingelegte Gang (siehe
Getriebe-Display) eingelegt. Bei N ist
kein Gang eingelegt.
Daher beim Ausschalten der
Zündung immer die Parkbremse
betätigen. Wird die Parkbremse nicht betätigt, blinkt P im Getriebe-Display
und der Schlüssel kann nicht aus dem
Zündschloss abgezogen werden.
Sobald die Parkbremse leicht betätigt
wird, blinkt P nicht mehr im Getriebe-
Display.
Nach Ausschalten der Zündung
reagiert das Getriebe nicht mehr auf
Wählhebelbewegungen.

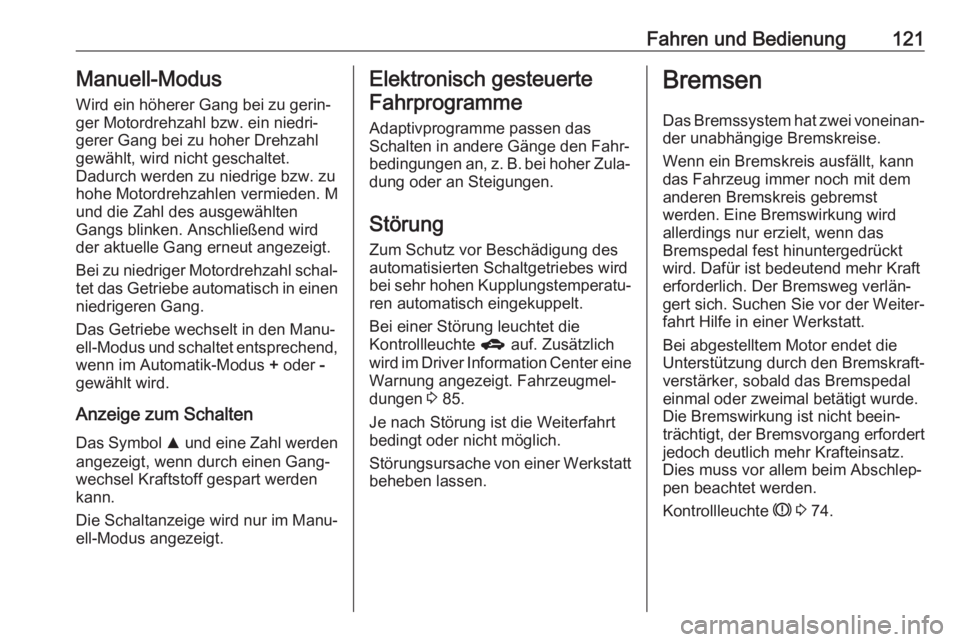

Fahren und Bedienung121Manuell-ModusWird ein höherer Gang bei zu gerin‐
ger Motordrehzahl bzw. ein niedri‐
gerer Gang bei zu hoher Drehzahl
gewählt, wird nicht geschaltet.
Dadurch werden zu niedrige bzw. zu hohe Motordrehzahlen vermieden. M
und die Zahl des ausgewählten
Gangs blinken. Anschließend wird
der aktuelle Gang erneut angezeigt.
Bei zu niedriger Motordrehzahl schal‐
tet das Getriebe automatisch in einen niedrigeren Gang.
Das Getriebe wechselt in den Manu‐
ell-Modus und schaltet entsprechend,
wenn im Automatik-Modus + oder -
gewählt wird.
Anzeige zum Schalten Das Symbol R und eine Zahl werden
angezeigt, wenn durch einen Gang‐
wechsel Kraftstoff gespart werden
kann.
Die Schaltanzeige wird nur im Manu‐
ell-Modus angezeigt.Elektronisch gesteuerte
Fahrprogramme
Adaptivprogramme passen das
Schalten in andere Gänge den Fahr‐
bedingungen an, z. B. bei hoher Zula‐ dung oder an Steigungen.
Störung Zum Schutz vor Beschädigung des
automatisierten Schaltgetriebes wird
bei sehr hohen Kupplungstemperatu‐
ren automatisch eingekuppelt.
Bei einer Störung leuchtet die
Kontrollleuchte g auf. Zusätzlich
wird im Driver Information Center eine Warnung angezeigt. Fahrzeugmel‐
dungen 3 85.
Je nach Störung ist die Weiterfahrt
bedingt oder nicht möglich.
Störungsursache von einer Werkstatt
beheben lassen.Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst
werden. Eine Bremswirkung wird
allerdings nur erzielt, wenn das
Bremspedal fest hinuntergedrückt wird. Dafür ist bedeutend mehr Kraft
erforderlich. Der Bremsweg verlän‐
gert sich. Suchen Sie vor der Weiter‐
fahrt Hilfe in einer Werkstatt.
Bei abgestelltem Motor endet die
Unterstützung durch den Bremskraft‐
verstärker, sobald das Bremspedal
einmal oder zweimal betätigt wurde.
Die Bremswirkung ist nicht beein‐
trächtigt, der Bremsvorgang erfordert
jedoch deutlich mehr Krafteinsatz.
Dies muss vor allem beim Abschlep‐
pen beachtet werden.
Kontrollleuchte R 3 74.

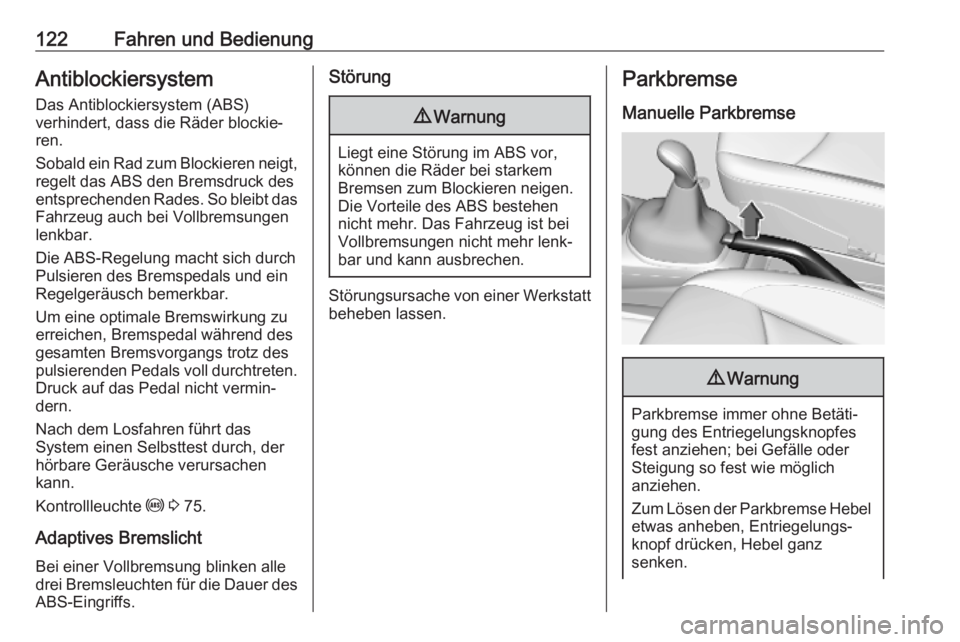

122Fahren und BedienungAntiblockiersystem
Das Antiblockiersystem (ABS)
verhindert, dass die Räder blockie‐
ren.
Sobald ein Rad zum Blockieren neigt, regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch Pulsieren des Bremspedals und einRegelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das
System einen Selbsttest durch, der
hörbare Geräusche verursachen
kann.
Kontrollleuchte u 3 75.
Adaptives Bremslicht Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse
Manuelle Parkbremse9 Warnung
Parkbremse immer ohne Betäti‐
gung des Entriegelungsknopfes
fest anziehen; bei Gefälle oder
Steigung so fest wie möglich
anziehen.
Zum Lösen der Parkbremse Hebel etwas anheben, Entriegelungs‐
knopf drücken, Hebel ganz
senken.

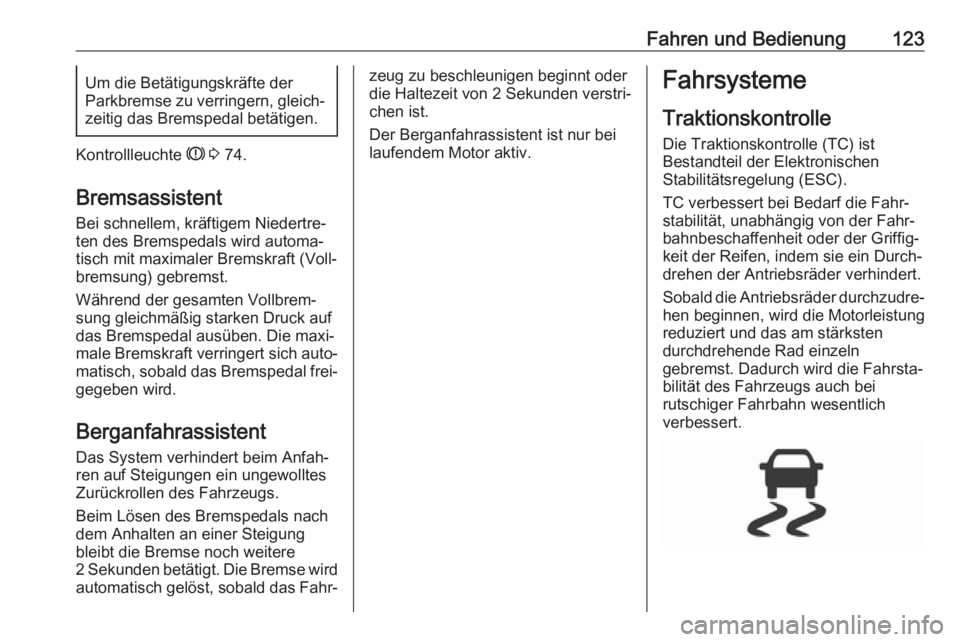

Fahren und Bedienung123Um die Betätigungskräfte der
Parkbremse zu verringern, gleich‐ zeitig das Bremspedal betätigen.
Kontrollleuchte R 3 74.
Bremsassistent
Bei schnellem, kräftigem Niedertre‐
ten des Bremspedals wird automa‐
tisch mit maximaler Bremskraft (Voll‐
bremsung) gebremst.
Während der gesamten Vollbrem‐
sung gleichmäßig starken Druck auf
das Bremspedal ausüben. Die maxi‐
male Bremskraft verringert sich auto‐
matisch, sobald das Bremspedal frei‐ gegeben wird.
Berganfahrassistent Das System verhindert beim Anfah‐
ren auf Steigungen ein ungewolltes
Zurückrollen des Fahrzeugs.
Beim Lösen des Bremspedals nach
dem Anhalten an einer Steigung bleibt die Bremse noch weitere
2 Sekunden betätigt. Die Bremse wird automatisch gelöst, sobald das Fahr‐
zeug zu beschleunigen beginnt oder
die Haltezeit von 2 Sekunden verstri‐
chen ist.
Der Berganfahrassistent ist nur bei
laufendem Motor aktiv.Fahrsysteme
Traktionskontrolle Die Traktionskontrolle (TC) ist
Bestandteil der Elektronischen
Stabilitätsregelung (ESC).
TC verbessert bei Bedarf die Fahr‐ stabilität, unabhängig von der Fahr‐bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐ drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am stärksten
durchdrehende Rad einzeln
gebremst. Dadurch wird die Fahrsta‐
bilität des Fahrzeugs auch bei
rutschiger Fahrbahn wesentlich
verbessert.

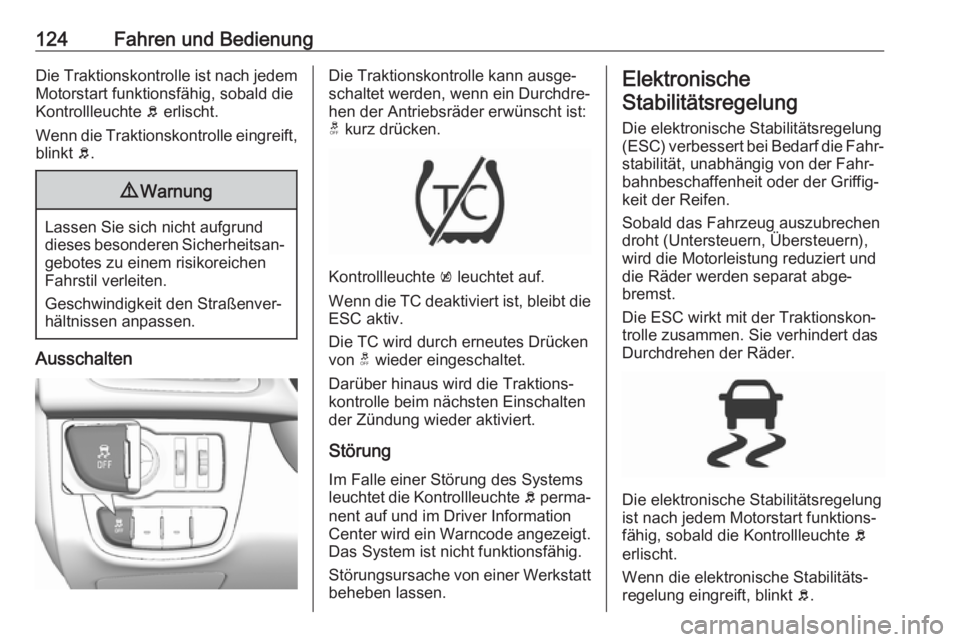

124Fahren und BedienungDie Traktionskontrolle ist nach jedem
Motorstart funktionsfähig, sobald die
Kontrollleuchte b erlischt.
Wenn die Traktionskontrolle eingreift, blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Ausschalten
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
t kurz drücken.
Kontrollleuchte k leuchtet auf.
Wenn die TC deaktiviert ist, bleibt die
ESC aktiv.
Die TC wird durch erneutes Drücken von t wieder eingeschaltet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
StörungIm Falle einer Störung des Systems
leuchtet die Kontrollleuchte b perma‐
nent auf und im Driver Information
Center wird ein Warncode angezeigt.
Das System ist nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.
Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung
(ESC) verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐
bahnbeschaffenheit oder der Griffig‐ keit der Reifen.
Sobald das Fahrzeug auszubrechen
droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst.
Die ESC wirkt mit der Traktionskon‐ trolle zusammen. Sie verhindert dasDurchdrehen der Räder.
Die elektronische Stabilitätsregelung
ist nach jedem Motorstart funktions‐
fähig, sobald die Kontrollleuchte b
erlischt.
Wenn die elektronische Stabilitäts‐
regelung eingreift, blinkt b.

Fahren und Bedienung1259Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 76.
Ausschalten
Für bewusstes Fahren im Grenzbe‐
reich kann ESC deaktiviert werden:
t mindestens 5 Sekunden lang
gedrückt halten. Kontrollleuchte t
leuchtet auf.
Die ESC wird durch erneutes
Drücken von t wieder eingeschaltet.
Wenn die Traktionskontrolle zuvor
deaktiviert war, werden sowohl die
Traktionskontrolle als auch ESC
erneut aktiviert. k und t erlöschen,
wenn die Traktionskontrolle und ESC
wieder aktiviert sind.
Darüber hinaus wird ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.
StörungIm Falle einer Störung des Systems
leuchtet die Kontrollleuchte b auf und
im Driver Information Center wird ein Warncode angezeigt. Das System ist
nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.City-Modus
Die Funktion „City-Modus“ bietet
zusätzliche Lenkunterstützung bei
niedrigen Geschwindigkeiten, z. B. im Stadtverkehr oder beim Einparken.
Für noch mehr Komfort wird die Lenk‐
unterstützung erhöht.
Aktivierung
Bei laufendem Motor B drücken. Das
System ist im Stillstand, bis zu einer
Geschwindigkeit von 60 km/h und im
Rückwärtsgang aktiv. Sobald diese
Geschwindigkeit überschritten wird,

126Fahren und Bedienungwechselt das System in den norma‐
len Modus. Wenn die Funktion akti‐
viert ist, wird der City-Modus bei einer Geschwindigkeit unter 60 km/h auto‐
matisch eingeschaltet.
Das Aufleuchten einer LED in der
City-Modus-Taste zeigt an, dass das
System aktiv ist, und im Driver Infor‐
mation Center wird eine Meldung
eingeblendet.
Der City-Modus bleibt während eines Autostopps aktiv, ist aber nur bei
laufendem Motor funktionsfähig.
Stopp-Start-Automatik 3 113.
Ausschalten B drücken. Die LED in der Taste
erlischt.
Der City-Modus wird bei jedem Motor‐ start deaktiviert.Überlastung
Wenn die Lenkung im City-Modus
stark beansprucht wird, z. B. bei lang‐
wierigen Einparkmanövern oder bei
starkem Stadtverkehr, wird das
System zum Schutz vor Überlastung
deaktiviert. Die Lenkung wird so
lange im normalen Modus betrieben,
bis der City-Modus automatisch
eingeschaltet wird.

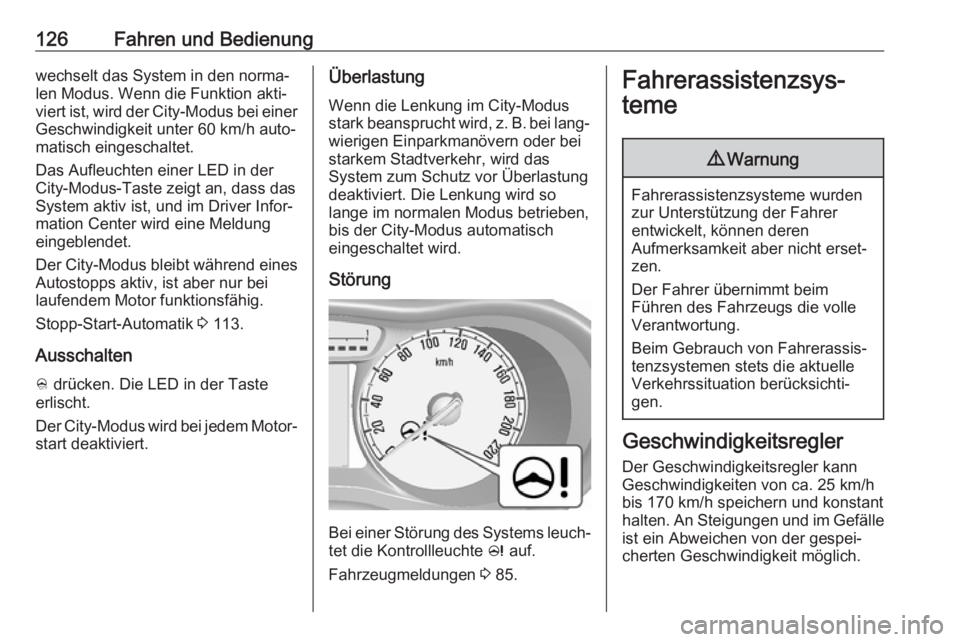

Störung
Bei einer Störung des Systems leuch‐ tet die Kontrollleuchte c auf.
Fahrzeugmeldungen 3 85.
Fahrerassistenzsys‐
teme9 Warnung
Fahrerassistenzsysteme wurden
zur Unterstützung der Fahrer
entwickelt, können deren
Aufmerksamkeit aber nicht erset‐
zen.
Der Fahrer übernimmt beim
Führen des Fahrzeugs die volle
Verantwortung.
Beim Gebrauch von Fahrerassis‐
tenzsystemen stets die aktuelle
Verkehrssituation berücksichti‐
gen.
Geschwindigkeitsregler
Der Geschwindigkeitsregler kann
Geschwindigkeiten von ca. 25 km/h
bis 170 km/h speichern und konstant
halten. An Steigungen und im Gefälle ist ein Abweichen von der gespei‐
cherten Geschwindigkeit möglich.
