Page 209 of 331

Ajaminen ja käyttö207Järjestelmässä käytetään tuulilasissa
olevaa etukameraa suoraan edessä
ajoreitillä olevan jalankulkijan havait‐
semiseen.
Etuosan jalankulkijoiden suoja voi tunnistaa jalankulkijan ja antaa häly‐
tyksen ajettaessa eteenpäinajovaih‐
teella nopeudella 8 km/h - 80 km/h.
Lisäksi etuosan jalankulkijoiden suoja
voi tehostaa jarrutusta tai jarruttaa
autoa automaattisesti.
Ajettaessa päiväaikaan järjestelmä
havaitsee jalankulkijat noin 40 metrin
etäisyydeltä. Yöaikaan järjestelmän
suorituskyky on rajallinen.
Etuosan jalankulkijoiden suoja
voidaan asettaa auton räätälöintivali‐ kossa pois päältä, hälytystilaan tai
hälytys- & jarrutustilaan 3 126.9 Vaara
Etuosan jalankulkijoiden suoja ei
anna hälytystä tai jarruta autoa automaattisesti, ellei se havaitse
jalankulkijaa.
Järjestelmä ei ehkä havaitse jalan‐ kulkijoita, myöskään lapsia, jos
jalankulkija ei ole suoraan edessä
tai kokonaan näkyvissä, jos jalan‐
kulkija ei seiso pystyssä tai jalan‐
kulkija on osa ryhmää.
Etuosan jalankulkijoiden suoja sisäl‐
tää seuraavat:
● edessä olevien jalankulkijoiden tunnistus
● edessä olevista jalankulkijoista annettava hälytys
● automaattijarrutus
Edessä olevien jalankulkijoiden
tunnistus
Edessä noin 40 m:n etäisyydellä
olevista jalankulkijoista varoitetaan
merkkivalolla 7 mittaristossa. Tuulila‐
sinäytöllä varustetuissa autoissa 7
heijastetaan tuulilasiin.
Edessä olevista jalankulkijoista
annettava hälytys
Kun havaittua jalankulkijaa lähesty‐
tään liian nopeasti, annetaan punai‐
nen vilkkuva LED-hälytys tai tuulilasi‐
näyttöön kuljettajan näkökenttään
heijastetaan ponnahdussymboli 7.
Varoitusääni kuuluu. Jarrujärjestelmä voi valmistautua kuljettajan nopeam‐paan jarrutukseen, mikä voi aiheuttaa
nopeuden hetkellisen hidastumisen.
Jatka jarrupolkimen painamista
tarpeen mukaan.
Page 210 of 331

208Ajaminen ja käyttöVakionopeussäädin tai mukautuva
vakionopeussäädin saattaa kytkey‐
tyä pois toiminnasta, kun edessä
olevista jalankulkijoista annetaan
hälytys.
Automaattijarrutus Jos törmäys suoraan edessä olevaan
jalankulkijaan on väistämätön eikä jarrupoljinta ole painettu, automaatti‐
jarrutus voi jarruttaa kohtuullisella tai
suurella teholla. Tämä voi auttaa estämään joitakin törmäyksiä nopeu‐
den ollessa erittäin alhainen, se voi
myös pienentää jalankulkijoiden
vammoja törmäyksen sattuessa.
Automaattisen jarrutuksen tasoja
voidaan alentaa määrätyissä olosuh‐
teissa kuten suuremmissa ajono‐ peuksissa.
Jos näin tapahtuu, automaattijarrutus saattaa kytkeä sähkötoimisen seison‐
tajarrun auton pitämiseksi paikallaan. Vapauta seisontajarru. Kaasupolki‐men voimakas painallus vapauttaa
myös automaattijarrutuksen ja sähkö‐ toimisen seisontajarrun 3 180.Järjestelmä sisältää älykkään jarru‐
tusavun ja automaattinen hätäjarru‐
tusjärjestelmä voi myös reagoida
jalankulkijoihin. Katso Aktiivinen
hätäjarrutus 3 203.
Automaattijarrutuksen voi kytkeä pois
päältä auton räätälöintivalikossa
3 126.
Yleisiä tietoja9 Varoitus
Kuljettajan täytyy olla aina
valmiina toimimaan, jarruttamaan
ja ohjaamaan törmäyksen välttä‐
miseksi.
9 Varoitus
Etuosan jalankulkijoiden suoja voi
hälyttää edessä olevista jalankul‐ kijoista ja jarruttaa autoa yllättäen
tilanteissa, joissa tätä ei enna‐
koida ja joissa sillä voi olla haital‐
lisia vaikutuksia. Se saattaa hälyt‐ tää tai jarruttaa virheellisesti jalan‐
kulkijan muotoisten tai kokoisten
kohteiden takia, mukaan lukien
varjot. Tämä on normaalia toimin‐
taa eikä auto ole huollon
tarpeessa. Automaattijarrutuksen
voi ohittaa painamalla voimak‐
kaasti kaasupoljinta, jos tämä on
turvallista.9 Varoitus
Etuosan jalankulkijoiden suojan
käyttäminen vedettäessä perä‐
vaunua saattaa aiheuttaa ajoneu‐
von hallinnan menetyksen ja
törmäyksen. Kytke järjestelmä
pois päältä tai vain hälytystilaan
auton räätälöintivalikossa, kun
vedät perävaunua. Auton räätä‐
löinti 3 126.
Järjestelmän rajoitteet
Seuraavissa tapauksissa etuosan
jalankulkijoiden suoja ei ehkä
havaitse edessä olevaa jalankulkijaa
tai tunnistimen toimintakyky on rajoi‐
tettu:
Page 211 of 331

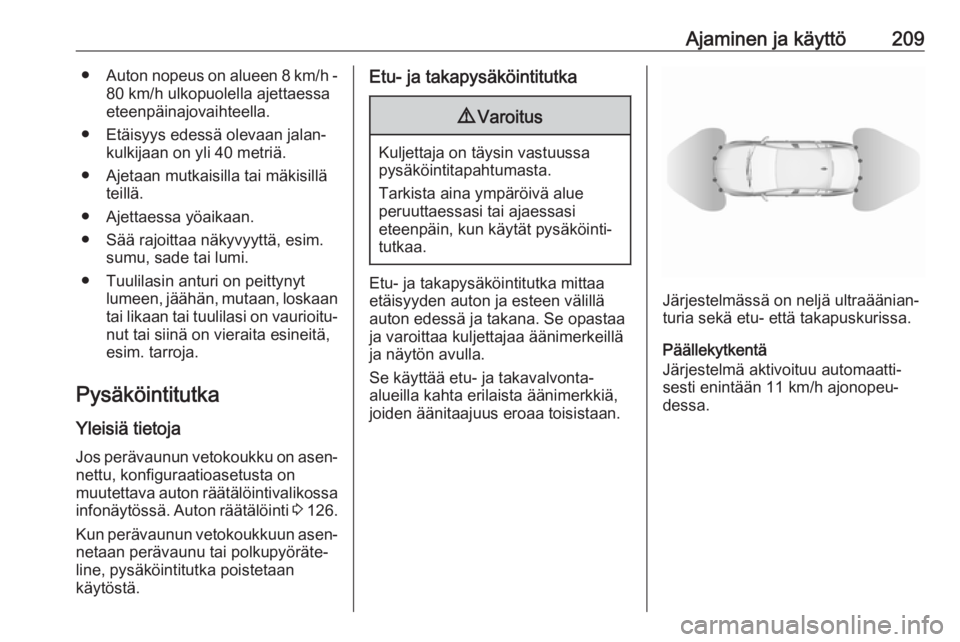

Ajaminen ja käyttö209●Auton nopeus on alueen 8 km/h -
80 km/h ulkopuolella ajettaessa
eteenpäinajovaihteella.
● Etäisyys edessä olevaan jalan‐ kulkijaan on yli 40 metriä.
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Tuulilasin anturi on peittynyt lumeen, jäähän, mutaan, loskaan
tai likaan tai tuulilasi on vaurioitu‐ nut tai siinä on vieraita esineitä,
esim. tarroja.
Pysäköintitutka
Yleisiä tietoja Jos perävaunun vetokoukku on asen‐
nettu, konfiguraatioasetusta on
muutettava auton räätälöintivalikossa
infonäytössä . Auton räätälöinti 3 126.
Kun perävaunun vetokoukkuun asen‐ netaan perävaunu tai polkupyöräte‐
line, pysäköintitutka poistetaan
käytöstä.Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön avulla.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Päällekytkentä
Järjestelmä aktivoituu automaatti‐
sesti enintään 11 km/h ajonopeu‐ dessa.
Page 212 of 331

210Ajaminen ja käyttö
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Jos r kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka
kytkeytyy pois päältä. Jos auton
nopeus on jo ylittänyt 25 km/h, pysä‐
köintitutka aktivoituu uudelleen, kun
nopeus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee
ilmoitus Pysäköintitutka pois päältä .
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä auton edessä olevista
potentiaalisesti vaarallisista esteistä
enintään 80 cm:n etäisyydellä ja auton takana olevista potentiaalisesti
vaarallisista esteistä enintään 50
cm:n etäisyydellä eteenpäinajovaih‐
teen ollessa kytkettynä tai enintään
1,5 metrin etäisyydellä peruutusvaih‐
teen ollessa kytkettynä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana ja edessä
oleviin esteisiin näytetään muuttuvilla etäisyysviivoilla kuljettajan tietokes‐
kuksessa 3 113 tai varustelusta riip‐
puen infonäytössä 3 120.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.
Äänimerkki mykistyy, kun seisonta‐
jarru kytketään tai automaattivaihteis‐ ton valintavipu siirretään asentoon N.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Page 213 of 331

Ajaminen ja käyttö211Kun järjestelmä kytketään manuaali‐
sesti pois päältä, painikkeen LED-
valo sammuu ja kuljettajan tietokes‐
kukseen tulee ilmoitus
Pysäköintitutka pois päältä .
Käsin tehdyn poiskytkennän jälkeen
etu- ja takapysäköintikutka aktivoitu‐
vat uudelleen, jos painetaan r.
Koko järjestelmä voidaan kytkeä pois
käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 126.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien
tekijöiden takia, kuljettajan tietokes‐
kuksessa näkyy viesti.
Auton viestit 3 124.Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 113 tai versiosta riippuen
infonäytössä 3 120, ja niitä tukevat
äänimerkit.
Käsivaihteistolla varustetuissa
autoissa kuljettajan tulee hallita kiih‐
dytystä, jarrutusta ja vaihteiden vaih‐ toa, ohjaus tapahtuu automaattisesti.
Automaattivaihteistolla varustetuissaautoissa kuljettajan tulee hallita kiih‐
dytystä ja vaihteiden vaihtoa, jarrutus
ja ohjaus tapahtuvat automaattisesti.Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan. Molemmat järjestelmät käyttä‐
vät samoja etu- ja takapuskurin antu‐ reita.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Kehittyneen pysäköintiavustimen
aktivointi
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.
Page 214 of 331

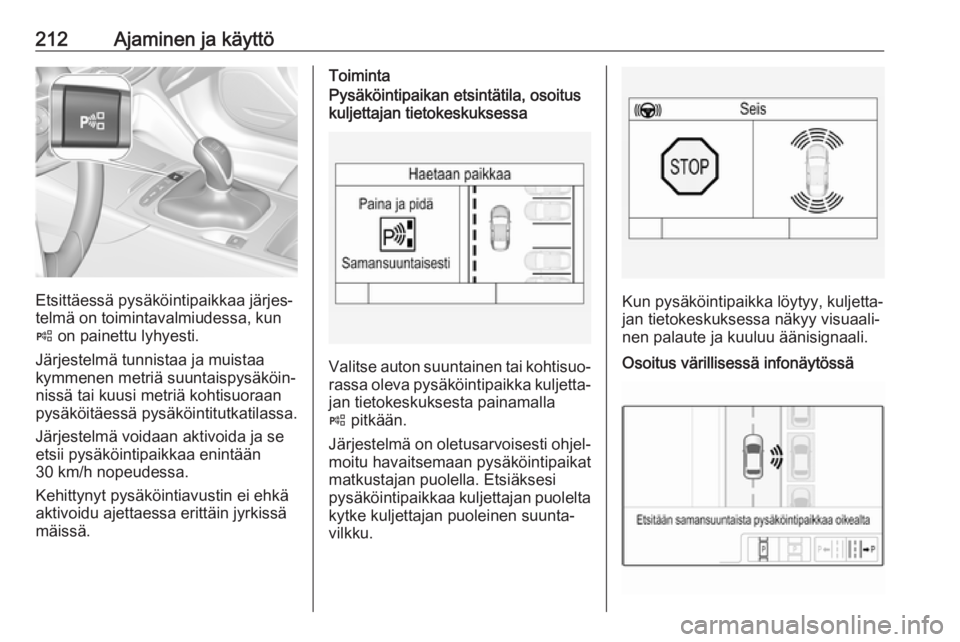

212Ajaminen ja käyttö
Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
( on painettu lyhyesti.
Järjestelmä tunnistaa ja muistaa
kymmenen metriä suuntaispysäköin‐
nissä tai kuusi metriä kohtisuoraan pysäköitäessä pysäköintitutkatilassa.
Järjestelmä voidaan aktivoida ja se
etsii pysäköintipaikkaa enintään
30 km/h nopeudessa.
Kehittynyt pysäköintiavustin ei ehkä
aktivoidu ajettaessa erittäin jyrkissä
mäissä.
ToimintaPysäköintipaikan etsintätila, osoitus
kuljettajan tietokeskuksessa
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kuljetta‐ jan tietokeskuksesta painamalla
( pitkään.
Järjestelmä on oletusarvoisesti ohjel‐
moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi
pysäköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleinen suunta‐
vilkku.
Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Osoitus värillisessä infonäytössä
Page 215 of 331

Ajaminen ja käyttö213Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.
Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja
pysäyttää auton kymmenen metrinsisällä suuntaispysäköinnissä tai
kuuden metrin sisällä kohtisuorassa
pysäköinnissä Pysähdy-viestin
jälkeen. Järjestelmä laskee parhaan tien pysäköintipaikkaan.
Ohjauspyörän hetkellinen värinä
peruutusvaihteen kytkennän jälkeen
on merkki siitä, että järjestelmä käyt‐
tää ohjausta. Tällöin käsivaihteistolla
varustettu auto ohjataan pysäköinti‐
paikkaan automaattisesti antamalla
kuljettajalle yksityiskohtaisia ohjeita
jarrutuksen, kaasupolkimen painami‐
sen ja vaihteenvaihdon suhteen.
Automaattivaihteistolla varustettu
auto ohjataan pysäköintipaikkaan
automaattisesti antamalla kuljetta‐
jalle yksityiskohtaisia ohjeita kaasu‐
polkimen painamisen ja eteenpäina‐
jovaihteelle vaihtamisen tai peruutta‐
misen suhteen. Kuljettajan tulee pitää
kädet poissa ohjauspyörästä. Pysä‐
köinnin opastustilan aikana käänty‐
misnopeus on rajoitettu.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐ seen alittaa noin 30 cm.Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä
ohjauspyörästä kiinni vain sen ulko‐
reunasta. Tässä tapauksessa auto‐
maattinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Vihje ajettaessa lujempaa kuin 30 km/h pysäköintipaikan etsin‐
tätilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana. ● Kehotus vaihtaa peruutus- tai ykkösvaihteelle tai automaatti‐
vaihteistolla varustetussa
autossa asentoon R tai D.
● Kehotus pysähtyä tai ajaa hitaasti.
● Joidenkin ohjeiden kohdalla kuljettajan tietokeskuksessa
näkyy edistymispalkki.
Page 216 of 331

214Ajaminen ja käyttö● Pysäköinnin onnistumisestailmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen
ilmoitus voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun ilmoi‐ tus on kuitattu painamalla SET/CLR
suuntavilkkuvivussa tai 9 ohjauspyö‐
rässä, kehittyneen pysäköintiavusti‐
men ohjeet tulevat uudelleen näyt‐
töön ja pysäköintiä voidaan jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla ( lyhyesti
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun
aikana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen
aikana● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoasuuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirta
Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä Pysäköinti
lopetettu . Lisäksi kuuluu merkkiääni.
Automaattivaihteisto:
Jos kehittynyt pysäköintiavustin
kytketään pois päältä pysäköinnin
aikana tai pysäköinti suoritetaan loppuun onnistuneesti, avustin pitää
auton paikallaan kunnes jokin
seuraavista tapahtuu:
1. Jarrupoljinta painetaan.
2. Sähkötoiminen seisontajarru akti‐ voidaan.
3. Valintavipu siirretään asentoon POhjeita häiriötilanteen varalta
Viesti näkyy, kun:
● Järjestelmässä on vika.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.
Jos pysäköintiohjeita annettaessa
havaitaan este, näyttöön tulee viesti
Pysähdy . Esteen poistaminen palaut‐
taa pysäköintitoiminnon. Jos estettä
ei poisteta, järjestelmä poistuu toimin‐
nasta.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
