2018.5 OPEL INSIGNIA BREAK Ohjekirja (in Finnish)

Istuimet, turvajärjestelmät71Jalankulkijoiden
suojajärjestelmä
Aktiivinen konepelti
Jalankulkijoiden suojajärjestelmä voi
auttaa vähentämään jalankulkijoiden
vammoja etutörmäystilanteessa.
Kun etupuskurin anturit havaitsevat
väistämättömän törmäyksen nopeus‐ alueella 25 km/h - 50 km/h, konepellin
takaosa nousee ylös jalankulkijoiden
päävammojen lieventämiseksi.
Lisäksi etupuskuri on suunniteltu vähentämään jalankulkijoiden jalka‐
vammoja.
Aktiivinen konepelti voi laueta vain
kerran ja se pysyy korotetussa asen‐
nossa. Kuljettajan tietokeskuksessa
näkyy viesti.
Käänny ensi tilassa korjaamon
puoleen, käyttölaitteiden, saranoiden
ja konepellin vaihtamiseksi. Mukauta
ajotyylisi tilanteen mukaan ennen
korjausta.9 Varoitus
Älä aja konepellin ollessa korotet‐
tuna.
9 Varoitus
Etutörmäyksen jälkeen anturit
voivat olla vaurioituneita, vaikka puskuri näyttäisi ehjältä. Ota
yhteys korjaamoon varmistaak‐
sesi, että anturit toimivat oikein.
Järjestelmä ei ehkä laukea seuraa‐
vissa olosuhteissa:
● Törmäys on anturin kantaman ulkopuolella.
● Anturit ovat vaurioituneet tai niiden edessä on lisävarusteosia.
● Konepelti on juuttunut jään tai lumen takia.
● Auton nopeus ei ole määritellyllä alueella.
● Kohde on liian pieni.
Konepellin laskeminen käsin9 Varoitus
Kun järjestelmä on lauennut,
konepellin saranat ovat kuumat.
Älä koske siihen.
Laske konepelti alas käsin ajaaksesi
lähimpään korjaamoon:
1. Vedä konepellin vapautusvivusta.
2. Paina auton vasemmalla puolella olevaa turvasalpaa.
3. Avaa konepeltiä noin 20 cm ja laske se hitaasti alas lukitsematta
sitä.
4. Paina konepeltiä takakulmista molemmin käsin alas pienin aske‐
lin, vuorotellen oikealta ja vasem‐
malta puolelta.
9 Varoitus
Pysy poissa konepellin reunan
luota vammojen välttämiseksi.

72Istuimet, turvajärjestelmät5. Tarkista, että konepelti on lukkiu‐tunut takaosasta.
6. Sulje konepelti edestä ja tarkista, että se on lukkiutunut 3 242.

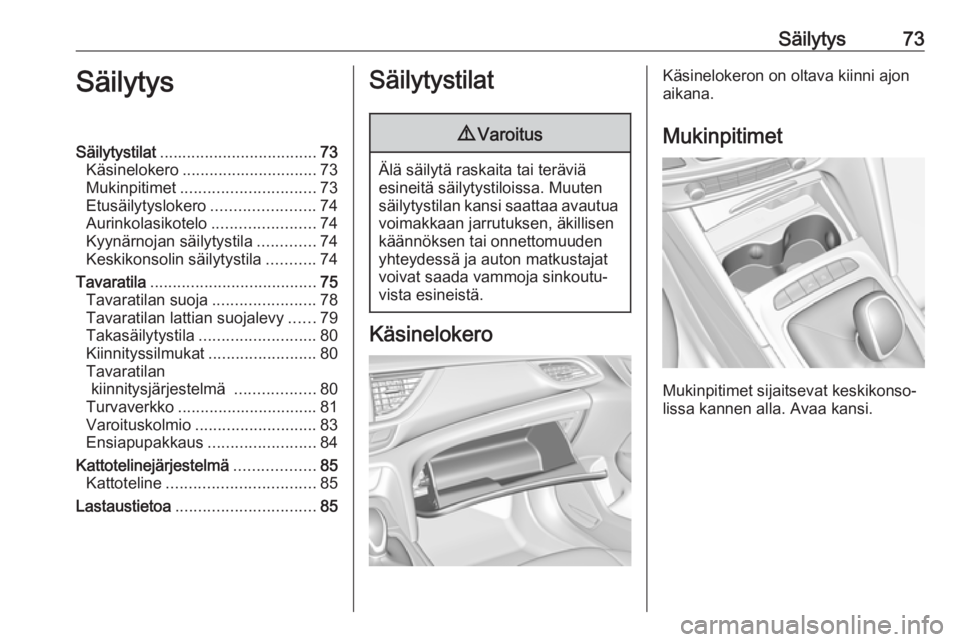

Säilytys73SäilytysSäilytystilat................................... 73
Käsinelokero .............................. 73
Mukinpitimet .............................. 73
Etusäilytyslokero .......................74
Aurinkolasikotelo .......................74
Kyynärnojan säilytystila .............74
Keskikonsolin säilytystila ...........74
Tavaratila ..................................... 75
Tavaratilan suoja .......................78
Tavaratilan lattian suojalevy ......79
Takasäilytystila .......................... 80
Kiinnityssilmukat ........................80
Tavaratilan kiinnitysjärjestelmä ..................80
Turvaverkko ............................... 81
Varoituskolmio ........................... 83
Ensiapupakkaus ........................84
Kattotelinejärjestelmä ..................85
Kattoteline ................................. 85
Lastaustietoa ............................... 85Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa kannen alla. Avaa kansi.

74Säilytys
Lisämukinpitimet sijaitsevat takakyy‐
närnojassa. Taita kyynärnoja alas.
Etusäilytyslokero
Keskikonsolissa on säilytyslokero.
Työnnä kansi eteenpäin.
Aurinkolasikotelo
Avaa kääntämällä alas.
Älä sijoita aurinkolasikoteloon paina‐
via esineitä.
Kyynärnojan säilytystila
Etukyynärnojan säilytystila
Käännä kyynärnoja ylös painamalla
painiketta.
Keskikonsolin säilytystila Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Versiosta riippuen säilytyslokero on
kannen alla.

Säilytys75
Paina kannen takaosaa sen avaami‐
seksi.
Tavaratila
Auton varustelusta riippuen takaistui‐
men selkänoja on jaettu kahteen tai
kolmeen osaan. Kaikki osat voidaan
kääntää alas.
Ennen takaistuimien selkänojien tait‐ tamista tee seuraavat toimet tarvit‐
taessa:
● Irrota tavaratilan suoja 3 78.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 44.
● Irrota takapääntuet ulos, jotta selkänojat asettuvat kokonaan
istuintyynyjen päälle 3 44.Tavaratilan laajennus
(kaksiosainen takaistuimen
selkänoja)
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti. Varmista, että turvavöiden
sijainti on oikea ja että ne pysyvät
pois kääntöalueelta.

76Säilytys
Selkänojat on lukittu oikein vain
silloin, kun punainen merkintä
lähellä vapautusvipua ei ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Keskimmäisen istuimen turvavyö saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Tavaratilan laajennus
(kolmiosainen takaistuimen
selkänoja)
● Käännä takakyynärnoja ylös.● Vedä silmukasta ja käännä takaistuimen keskimmäinen
selkänoja alas.
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
9 Varoitus
Ole varovainen kääntäessäsi alas
oikeanpuoleisen istuimen selkä‐ nojaa, jos keskimmäisen istuimen
selkänoja on jo käännetty alas.
Henkilövahingon vaara johtuen
selkänojassa olevasta ulkone‐
vasta pultista.

Säilytys77
● Vedä toisen tai kummankinreunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
9 Varoitus
Ole varovainen kääntäessäsi alas
oikeanpuoleisen istuimen selkä‐ nojaa, jos keskimmäisen istuimen
selkänoja on jo käännetty alas.
Henkilövahingon vaara johtuen
selkänojassa olevasta ulkone‐
vasta pultista.
● Vaihtoehtoisesti taita istuimen
selkänojat tavaratilasta: vedä
tavaratilan vasemmassa tai
oikeassa sivuseinässä olevaa
kytkintä taittaaksesi vastaavan
osan takaistuimen selkänojasta.
9 Varoitus
Ole varovainen, kun käytät taka‐
selkänojia tavaratilasta. Selkänoja kääntyy eteen varsin voimak‐
kaasti. Loukkaantumisvaara erityi‐
sesti lapsille.
Varmista, että takapenkille ei ole
kiinnitetty mitään tai istuintyynyllä
ei ole mitään.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti. Varmista, että turvavöiden
sijainti on oikea ja että ne pysyvät
pois kääntöalueelta.
Selkänojat on lukittu oikein vain
silloin, kun punainen merkintä
lähellä vapautusvipua ei ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän

78Säilytysnoudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Keskimmäisen istuimen turvavyö
saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Grand Sport
Suojan irrotus
Irrota kiinnityshihnat takaluukusta.
Nosta suojaa takaa ja edestä.
Irrota kansi.
Suojan kiinnitys
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.
Sports Tourer, Country Tourer
Rullaverhon sulkeminen
Vedä rullaverhoa kahvan avulla
taakse ja ylös, kunnes se kiinnittyy
sivupidikkeisiin.
Rullaverhon avaaminen
