Page 273 of 331

Auton hoito271Lumiketjuja saa käyttää vain kokojen
215/60 R16, 215/55 R17,
225/55 R17 ja 235/45 R18 renkaissa.
Tilapäisvarapyörä
Lumiketjuja ei saa käyttää tilapäi‐
sessä varapyörässä.
Renkaankorjaussarja Renkaan kulutuspinnan pienet
vauriot voidaan korjata renkaankor‐
jaussarjan avulla.
Älä poista vierasta esinettä renkaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat
renkaan sivuseinässä, ei voida
korjata renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen
ratkaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Saatavana on kahden tyyppisiä
renkaankorjaussarjoja:
● Tyyppi 1 , jossa on päälle/pois-
kytkin kompressorin päällä.
● Tyyppi 2 , jossa on päälle/pois-
kytkin kompressorin sivussa.
Jos autosta on puhjennut rengas:
Kytke seisontajarru ja ykkös- tai
peruutusvaihde tai siirrä valintavipu
asentoon P.
Audiokaiutinjärjestelmällä varuste‐
tuissa autoissa renkaankorjaussarja
sijaitsee työkalujen yhteydessä.
Page 274 of 331
272Auton hoito

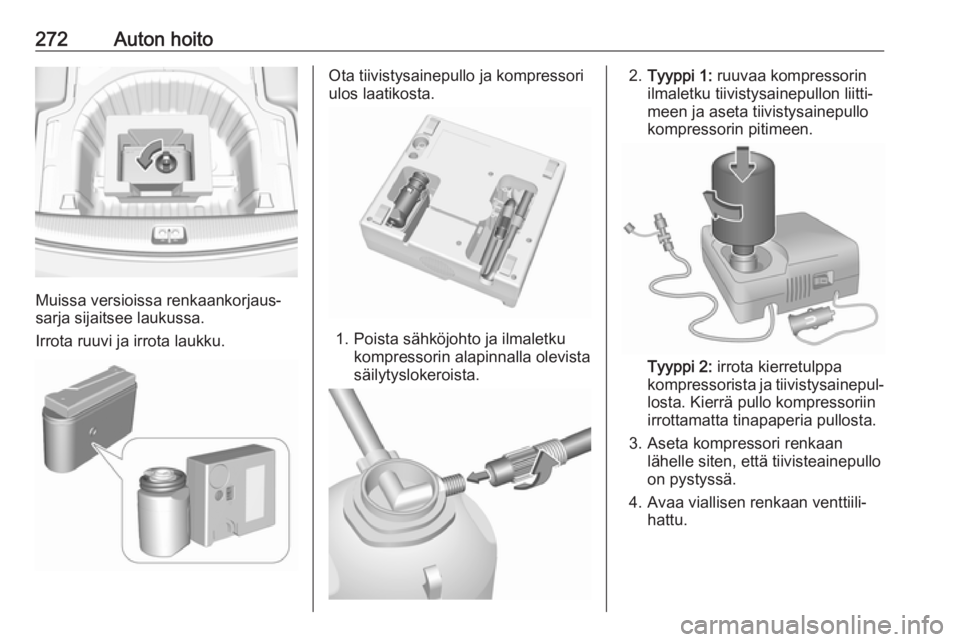

Muissa versioissa renkaankorjaus‐
sarja sijaitsee laukussa.
Irrota ruuvi ja irrota laukku.
Ota tiivistysainepullo ja kompressori
ulos laatikosta.
1. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.
2. Tyyppi 1: ruuvaa kompressorin
ilmaletku tiivistysainepullon liitti‐
meen ja aseta tiivistysainepullo
kompressorin pitimeen.
Tyyppi 2: irrota kierretulppa
kompressorista ja tiivistysainepul‐ losta. Kierrä pullo kompressoriin
irrottamatta tinapaperia pullosta.
3. Aseta kompressori renkaan lähelle siten, että tiivisteainepullo
on pystyssä.
4. Avaa viallisen renkaan venttiili‐ hattu.
Page 275 of 331

Auton hoito273
5.Tyyppi 1: ruuvaa täyttöletku
renkaan venttiiliin.
Tyyppi 2: irrota suojatulppa täyt‐
töletkusta ja ruuvaa täyttöletku
renkaan venttiiliin. Ilmanpoisto‐
venttiili tulee sulkea (kierrä myötä‐
päivään).
6. Kompressorin kytkin on asetet‐ tava asentoon J.
7. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
8. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään
tiivisteaineella.
9. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria
tiivistysainepullon tyhjentyessä
(n. 30 sekuntia). Sitten paine
alkaa laskea.
10. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään
ilmalla.
11. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin
sisällä. Rengaspaine 3 305. Kun
paine on oikea, kytke kompressori pois päältä.
Älä käytä kompressoria
10 minuuttia kauempaa.
Tyyppi 1: jos rengaspainetta ei
saada 10 minuutin kuluessa, irrota renkaankorjaussarja. Siirrä
autoa renkaan yhden kierroksen
verran. Kytke renkaankorjaus‐
sarja uudelleen ja jatka täyttöä 10 minuuttia. Tarkista rengas‐
paine vielä kerran. Jos ohjeen
mukaista rengaspainetta ei edel‐
leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Page 276 of 331

274Auton hoito
Jos painetta saadaan
10 minuutin sisällä, säädä paine
oikealle tasolle käyttämällä komp‐
ressorin paineen ilmaisimen
yläpuolella olevaa painiketta paineen nostamiseksi tai laskemi‐
seksi.
Tyyppi 2: irrota renkaankorjaus‐
sarja ja aja välittömästi enintään
10 km, ei kuitenkaan pidempään
kuin 10 minuuttia. Tarkista
rengaspaine vielä kerran. Jos
rengaspainetta ei saada, kiinnitä
renkaankorjaussarja uudelleen ja
jatka täyttömenettelyä
10 minuuttia. Jos ohjeen mukaista
rengaspainetta ei edelleenkään
saavuteta, rengas on vaurioitunut
liian pahasti. Käänny korjaamon
puoleen.
Jos painetta saadaan, säädä
paine oikealle tasolle käyttämällä
kompressoria paineen nostami‐
seksi tai avaamalla ilmanpoisto‐
venttiili (kierrä vastapäivään)
ilmantäyttöletkussa paineen alen‐ tamiseksi.
12. Irrota renkaankorjaussarja. Tyyppi 1: paina pitimessä olevaa
lukitussakaraa ja vedä tiivistysai‐
nepullo pois pitimestä. Kierrä
renkaantäyttöletku tiivistysaine‐
pullon vapaaseen liitäntään.
Silloin tiivistysaine ei vuoda ulos.
Tyyppi 2: Tiivistysainepulloa ei voi
irrottaa kompressorista. Vaihdata
tiivistysainepullo korjaamossa.
13. Aseta renkaankorjaussarja paikalleen tavaratilaan.
14. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.
15. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.16. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen
tasaisesti. Pysähdy n. 10 km:n
(korkeintaan 10 minuutin) ajomat‐ kan jälkeen ja tarkasta rengaspai‐
neet. Kierrä kompressorin ilma‐
letku suoraan renkaan venttiiliin.
Jos rengaspaine on yli 1,3 baaria ,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut 1,3 baarin alapuolelle, autoa ei
saa enää käyttää. Käänny korjaa‐
mon puoleen.
Page 277 of 331

Auton hoito27517. Aseta renkaankorjaussarja säily‐tyslaatikkoonsa.
18. Kiinnitä laatikko ruuvilla.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet.
Sen takia rengas on vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta
ennen -päiväys. Tämän päivämää‐
rän jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo voimassa
olevien määräysten mukaisesti.
Kompressoria ja tiivisteainetta
voidaan käyttää n. -30 °C:n lämpöti‐
lasta lähtien.
Mukana olevia sovittimia voidaan
käyttää esim. rantapallojen, ilmapat‐ jojen, kumiveneiden ym. täyttöön.
Ne sijaitsevat kompressorin alapin‐nalla. Poista ne ruuvaamalla komp‐
ressorin ilmaletku paikalleen ja pois‐
tamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 271.
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valinta‐
vipu asentoon P.
● Ota varapyörä esiin 3 278.
● Vaihda aina vain yksi pyörä kerrallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint.
1 cm paksu).● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.
● Älä ryömi nosturin varassa olevan auton alle.
● Älä käynnistä moottoria auton ollessa nosturin varassa.
● Puhdista pyöränmutterit ja kier‐ teet puhtaalla liinalla ennen
pyörän asennusta.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Teräsvanteet suojuksella: Vedä pyöränsuojus irti.
Kevytmetallivanteet: Vapauta
pyöränmutterien suojukset tasa‐
päisellä ruuvitaltalla ja irrota ne.
Kääri kangas ruuvitaltan pään
ympärille vanteen maalipinnan ja
pyöränmutterin suojuksen
suojaamiseksi.
Page 278 of 331
276Auton hoito

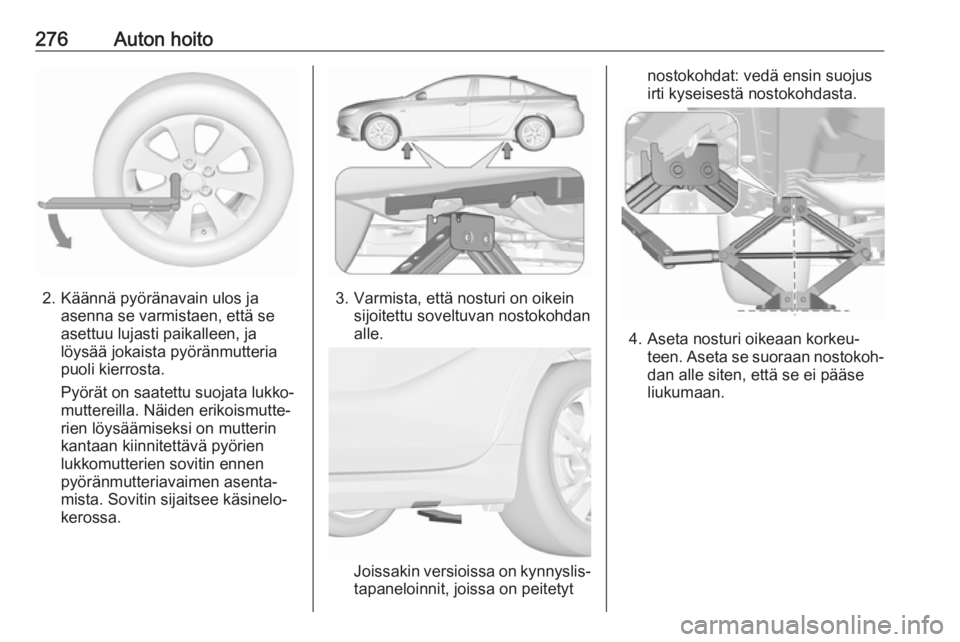

2. Käännä pyöränavain ulos jaasenna se varmistaen, että se
asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
muttereilla. Näiden erikoismutte‐
rien löysäämiseksi on mutterin
kantaan kiinnitettävä pyörien
lukkomutterien sovitin ennen
pyöränmutteriavaimen asenta‐
mista. Sovitin sijaitsee käsinelo‐
kerossa.3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdan
alle.
Joissakin versioissa on kynnyslis‐ tapaneloinnit, joissa on peitetyt
nostokohdat: vedä ensin suojus
irti kyseisestä nostokohdasta.
4. Aseta nosturi oikeaan korkeu‐ teen. Aseta se suoraan nostokoh‐dan alle siten, että se ei pääse
liukumaan.
Page 279 of 331

Auton hoito277
Kiinnitä pyöränmutterin avain,
tarkista, että nosturi on kohtisuo‐
rassa, ja kierrä pyöränmutterin
avainta, kunnes pyörä on irti
maasta.
5. Kierrä pyöränmutterit irti.
6. Vaihda pyörä. Varapyörä 3 278.
7. Kierrä pyöränmutterit paikoilleen. 8. Laske auto alas.
9. Aseta pyöränavain tukevasti paikalleen ja kiristä mutterit ristik‐
käin. Kiristysarvo on
140 Nmkaikille malleille paitsi
GSi:lle. GSi-malleissa kiristysarvo
on 190 Nm
10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
11. Asenna nostokohdan suojus. 12. Laita vaihdettu pyörä 3 278,
auton työkalut 3 264 ja pyörien
lukkomutterien sovitin 3 73 säily‐
tyspaikkoihinsa ja suojaa ne.
13. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
mutterien kiristysmomentti
mahdollisimman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.Nostoalustan nostokohdat
Nostoalustan takavarsi tulee asettaa
auton sopivan nostokohdan keskelle.
Page 280 of 331

278Auton hoitoNostoalustan etuvarsi tulee asettaa
auton sopivan nostokohdan keskelle.
Varapyörä
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Jos asennetaan muista pyöristä poik‐ keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi,
jolloin sitä koskevat vastaavat
nopeusrajoitukset, vaikka tämä ei
ilmene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan
nopeusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Varapyörä sijaitsee tavaratilassa
lattian peitteen alla.
Irrottaminen: 1. Avaa lattian suojus.
2. Varapyörä on kiinnitetty siipimut‐ terilla. Käännä siipimutteria vasta‐
päivään ja irrota varapyörä.
Varapyörän alla on laatikko, jossa
ovat auton työkalut.
3. Jos varapyörän syvennykseen ei laiteta pyörää pyöränvaihdon
jälkeen, kiinnitä työkalurasia
kääntämällä siipimutteria oikealle
ja sulje lattian peite.
4. Pyörän takaisin täysikokoiseen pyörään vaihdon jälkeen laita
varapyörä ulkopuoli ylöspäin
pyörätilaan ja kiinnitä paikalleen
siipimutterilla.
Täysikokoisen pyörän varastointi
varapyörän syvennykseen
Kiinnitä vaurioitunut täysikokoinen
pyörä siipimutterilla varapyörätilaan
ulkopuoli ylöspäin, kun olet ensin
asentanut jatkopultin kierrepulttiin.
Jatkopultti on auton työkaluissa
3 264. Pyörän kiinnittäminen:
