Mittarit ja käyttölaitteet103Matkamittari
Tallennettu kokonaisajomatka näyte‐
tään kilometreinä.
Osamatkamittari Edellisen nollauksen jälkeen tallen‐
nettu ajomatka näytetään ajotietoko‐
neen sivulla.
Osamatkamittari laskee enintään
9 999 km:iin saakka ja aloittaa sitten
nollasta.
Voit valita eri matkoja varten kaksi
osamatkamittarisivua.
Perustason mittaristo
Valitse ; painamalla Menu suunta‐
vilkkuvivussa. Käännä säätöpyörää
suuntavilkkuvivussa ja valitse ;1
tai ; 2. Kumpikin osamatkamittari‐
sivu voidaan nollata erikseen paina‐
malla SET/CLR suuntavilkkuvivussa
muutaman sekunnin ajan kyseisessä
valikossa.
Keskitason mittaristo
Valitse Tiedot sivu J päävalikossa.
Valitse sivu Matka A tai Matka B
painamalla o ohjauspyörässä.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, paina >.
Vahvista painamalla 9.
Kuljettajan tietokeskus 3 113.

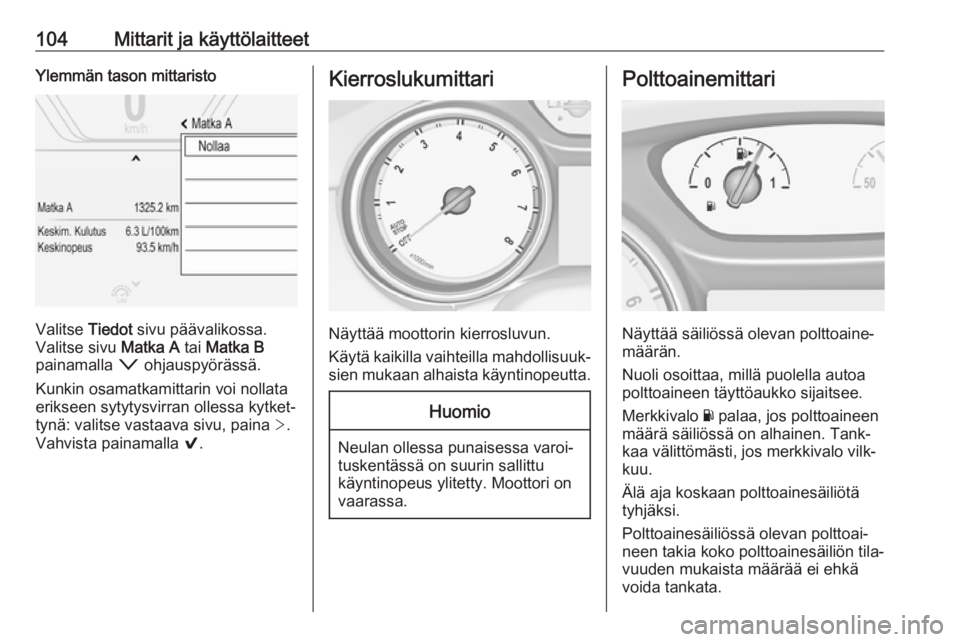

104Mittarit ja käyttölaitteetYlemmän tason mittaristo
Valitse Tiedot sivu päävalikossa.
Valitse sivu Matka A tai Matka B
painamalla o ohjauspyörässä.
Kunkin osamatkamittarin voi nollata
erikseen sytytysvirran ollessa kytket‐
tynä: valitse vastaava sivu, paina >.
Vahvista painamalla 9.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää säiliössä olevan polttoaine‐
määrän.
Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Älä aja koskaan polttoainesäiliötä tyhjäksi.
Polttoainesäiliössä olevan polttoai‐
neen takia koko polttoainesäiliön tila‐
vuuden mukaista määrää ei ehkä
voida tankata.

Mittarit ja käyttölaitteet105Moottorin jäähdytysnesteenlämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
50°:moottori ei ole vielä
toimintalämpötilassa90°
(keski‐
alue):normaali toimintalämpö‐
tila130°:lämpötila liian korkeaHuomautus
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja anna moottorin käydä jouto‐
käyntiä. Moottori on vaarassa.
Tarkasta jäähdytysnesteen määrä.
Huoltonäyttö Moottoriöljyn valvontajärjestelmä
ilmoittaa, milloin moottoriöljy ja
suodatin on vaihdettava. Ajo-olosuh‐
teista riippuen öljyn ja suodattimen
vaihtoväli voi vaihdella huomattavas‐
tikin.
Öljyn jäljellä oleva käyttöikä näyte‐
tään kuljettajan tietokeskuksessa
3 113.
Valitse perustason näytössä ?
painamalla MENU suuntavilkkuvi‐
vussa. Valitse sivu Öljyn jäljel. oleva
käytt. kääntämällä säätöpyörää.

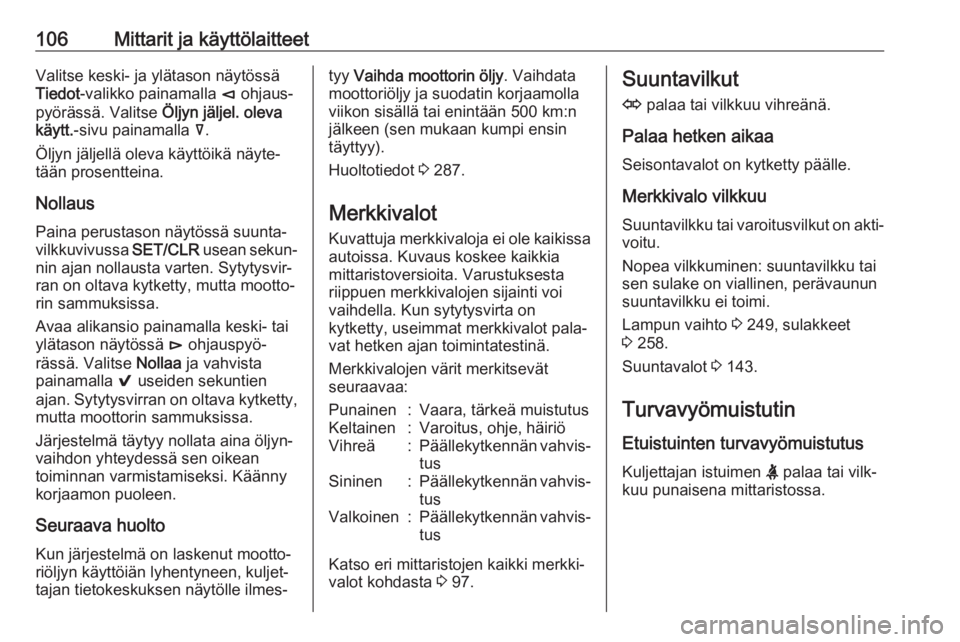

106Mittarit ja käyttölaitteetValitse keski- ja ylätason näytössä
Tiedot -valikko painamalla è ohjaus‐
pyörässä. Valitse Öljyn jäljel. oleva
käytt. -sivu painamalla å.
Öljyn jäljellä oleva käyttöikä näyte‐ tään prosentteina.
Nollaus
Paina perustason näytössä suunta‐
vilkkuvivussa SET/CLR usean sekun‐
nin ajan nollausta varten. Sytytysvir‐
ran on oltava kytketty, mutta mootto‐
rin sammuksissa.
Avaa alikansio painamalla keski- tai
ylätason näytössä é ohjauspyö‐
rässä. Valitse Nollaa ja vahvista
painamalla 9 useiden sekuntien
ajan. Sytytysvirran on oltava kytketty,
mutta moottorin sammuksissa.
Järjestelmä täytyy nollata aina öljyn‐
vaihdon yhteydessä sen oikean
toiminnan varmistamiseksi. Käänny
korjaamon puoleen.
Seuraava huolto
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 287.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Varustuksesta
riippuen merkkivalojen sijainti voi
vaihdella. Kun sytytysvirta on
kytketty, useimmat merkkivalot pala‐ vat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐tusValkoinen:Päällekytkennän vahvis‐tus
Katso eri mittaristojen kaikki merkki‐
valot kohdasta 3 97.
Suuntavilkut
O palaa tai vilkkuu vihreänä.
Palaa hetken aikaa
Seisontavalot on kytketty päälle.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut on akti‐ voitu.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 249, sulakkeet
3 258.
Suuntavalot 3 143.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena mittaristossa.

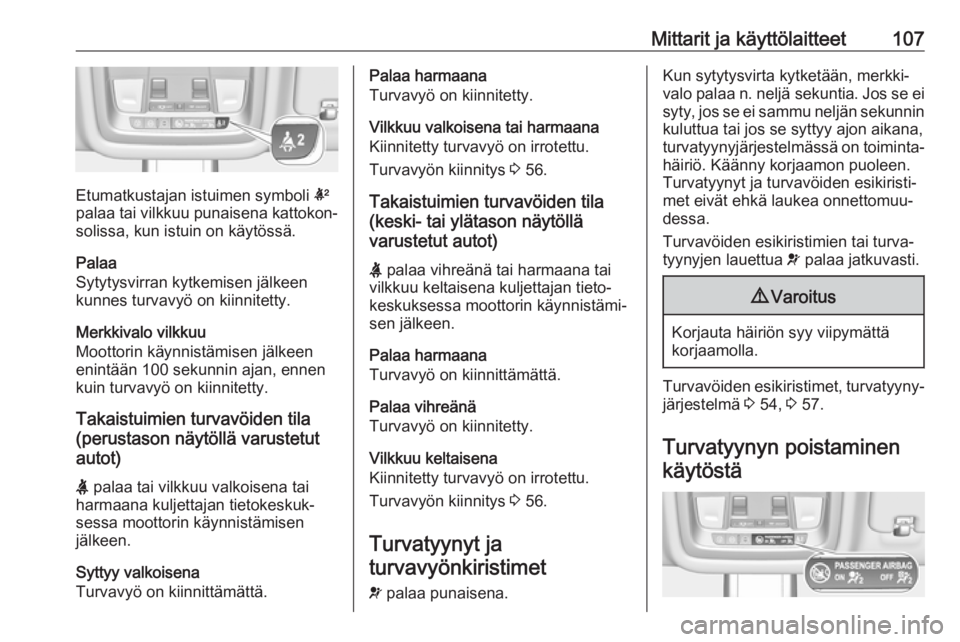

Mittarit ja käyttölaitteet107
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena kattokon‐
solissa, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Takaistuimien turvavöiden tila
(perustason näytöllä varustetut
autot)
X palaa tai vilkkuu valkoisena tai
harmaana kuljettajan tietokeskuk‐
sessa moottorin käynnistämisen
jälkeen.
Syttyy valkoisena
Turvavyö on kiinnittämättä.
Palaa harmaana
Turvavyö on kiinnitetty.
Vilkkuu valkoisena tai harmaana
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 56.
Takaistuimien turvavöiden tila (keski- tai ylätason näytöllä
varustetut autot)
X palaa vihreänä tai harmaana tai
vilkkuu keltaisena kuljettajan tieto‐
keskuksessa moottorin käynnistämi‐
sen jälkeen.
Palaa harmaana
Turvavyö on kiinnittämättä.
Palaa vihreänä
Turvavyö on kiinnitetty.
Vilkkuu keltaisena
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 56.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.Kun sytytysvirta kytketään, merkki‐
valo palaa n. neljä sekuntia . Jos se ei
syty, jos se ei sammu neljän sekunnin
kuluttua tai jos se syttyy ajon aikana,
turvatyynyjärjestelmässä on toiminta‐ häiriö. Käänny korjaamon puoleen.
Turvatyynyt ja turvavöiden esikiristi‐ met eivät ehkä laukea onnettomuu‐
dessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 54, 3 57.
Turvatyynyn poistaminen käytöstä

108Mittarit ja käyttölaitteetV palaa keltaisena.
Etumatkustajan turvatyyny on
käytössä.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty.
Turvatyynyn poistaminen käytöstä
3 62.
Latausjärjestelmä p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐ tyä.
Dieselmoottoreissa dieselhiukkas‐
suodattimen puhdistusprosessi ei
ehkä ole mahdollinen.
Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian
alhainen.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru onkytketty 3 180.
Merkkivalo vilkkuu Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Paina
jarrupoljin pohjaan ja yritä nollata
järjestelmä ensin vapauttamalla ja
sitten kytkemällä sähkötoiminen
seisontajarru. Jos m vilkkuu edel‐
leen, älä jatka matkaa, vaan käänny
korjaamon puoleen.

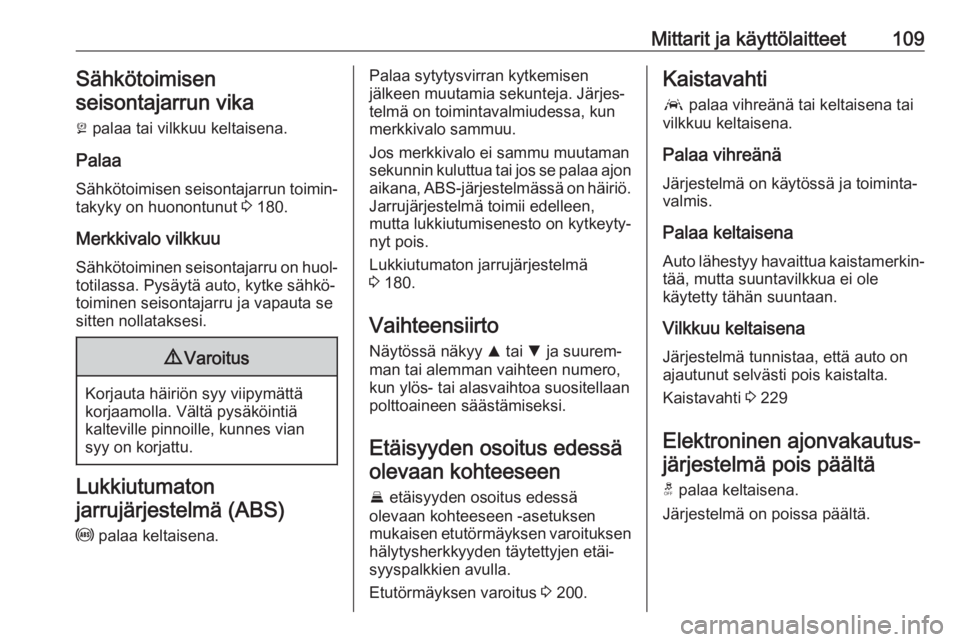

Mittarit ja käyttölaitteet109Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.
Palaa Sähkötoimisen seisontajarrun toimin‐
takyky on huonontunut 3 180.
Merkkivalo vilkkuu
Sähkötoiminen seisontajarru on huol‐ totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla. Vältä pysäköintiä
kalteville pinnoille, kunnes vian syy on korjattu.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 180.
Vaihteensiirto Näytössä näkyy R tai S ja suurem‐
man tai alemman vaihteen numero, kun ylös- tai alasvaihtoa suositellaan
polttoaineen säästämiseksi.
Etäisyyden osoitus edessäolevaan kohteeseen
E etäisyyden osoitus edessä
olevaan kohteeseen -asetuksen
mukaisen etutörmäyksen varoituksen
hälytysherkkyyden täytettyjen etäi‐
syyspalkkien avulla.
Etutörmäyksen varoitus 3 200.Kaistavahti
a palaa vihreänä tai keltaisena tai
vilkkuu keltaisena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐valmis.
Palaa keltaisena Auto lähestyy havaittua kaistamerkin‐ tää, mutta suuntavilkkua ei ole
käytetty tähän suuntaan.
Vilkkuu keltaisena Järjestelmä tunnistaa, että auto on
ajautunut selvästi pois kaistalta.
Kaistavahti 3 229
Elektroninen ajonvakautus‐ järjestelmä pois päältä
t palaa keltaisena.
Järjestelmä on poissa päältä.

110Mittarit ja käyttölaitteetElektroninen ajonvakautus‐järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 184, luistonestojärjes‐
telmä 3 183.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on poissa päältä.Jäähdytysnesteen lämpötila
W palaa punaisena.
Palaa moottorin käydessä
Pysäytä, sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkasta jäähdytysnesteen määrä
heti 3 244.
Jos jäähdytysnestettä on riittävästi,
käänny korjaamon puoleen.
Hehkutus
! palaa keltaisena.
Dieselmoottorin hehkutus on akti‐
voitu. Se kytkeytyy päälle ainoastaan matalissa lämpötiloissa. Käynnistä
moottori kun merkkivalo sammuu.
AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 171.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
