2018.5 OPEL INSIGNIA BREAK Ohjekirja (in Finnish)

Säilytys79Vedä rullaverhon kahvasta taakse‐
päin ja alaspäin. Se kelautuu auto‐
maattisesti.
Rullaverhon avaaminen
kuormausasentoon
Paina rullaverhon kahvaa.
Rullaverhon takaosa ohjataan auto‐ maattisesti ylöspäin.
Rullaverhon irrottaminen
Avaa rullaverho.
Vedä oikealla puolella ylhäällä
olevasta vapautusvivusta ja pidä sitä paikallaan. Nosta rullaverhoa ensin
oikealta puolelta ja irrota se sitten
pidikkeistä.
Rullaverhon asentaminen
Aseta rullaverhon vasen puoli syven‐
nykseen, vedä sitten vapautusvipu
ylös.
Aseta rullaverhon oikea puoli syven‐
nykseen ja kiinnitä se.
Tavaratilan lattian suojalevy
Grand Sport
Tavaratilan lattian suojalevy voidaan
irrottaa. Nosta kansi silmukasta ja
irrota.
Sports Tourer, Country Tourer
Tavaratilan lattian suojalevy voidaan
irrottaa. Nosta kansi silmukasta ja
irrota.

80Säilytys
Vedä kahvasta ja taita suojalevyn
takaosa eteenpäin.
Aseta taitettu suojalevy pystyyn
takaistuimen selkänojien taakse.
Takasäilytystila
Säilytyslokero
Tavaratilassa on säilytyslokero. Voit
käyttää säilytyslokeroa poistamalla sen kannen.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
Tavaratilan kiskojärjestelmä on liiku‐
teltava järjestelmä tavaroiden kiinnit‐ tämiseksi tavaratilaan niiden liukumi‐
sen estämiseksi.

Säilytys81Pidikkeiden kiinnitys kiskoon
Aseta pidikkeet tavaratilan lattiassa
oleviin kiskoihin. Aseta pidike kiskon
syvennykseen ja paina pidikkeessä
olevaa painiketta asettaessasi sitä
paikalleen.
Kiinnityssilmukoiden käyttö
Paina painiketta pidikkeessä ja siirrä
se haluttuun kohtaan. Käännä kiinni‐
tyssilmukat ylös niiden käyttämiseksi.
Irrottaminen
Käännä kiinnityssilmukat alas. Paina
pidikkeen painiketta ja irrota se
kiskosta syvennyksen kautta.
Turvaverkko
Turvaverkko voidaan asentaa takais‐
tuinten taakse. Jos takaistuimien
selkänojat on käännetty alas, turva‐ verkko voidaan asentaa etuistuimien
taakse.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Takaistuinten takana
Asennus
● Työnnä kasetti pidikkeisiin vasemmalla ja oikealla puolella.
Huomaa kasetin merkinnät L
(vasen puoli) ja R (oikea puoli),
jotka toimivat asennusvihjeenä.
Lukitse kasetti kääntämällä sitä
hieman eteenpäin, kunnes nuolet
ovat kohdakkain.

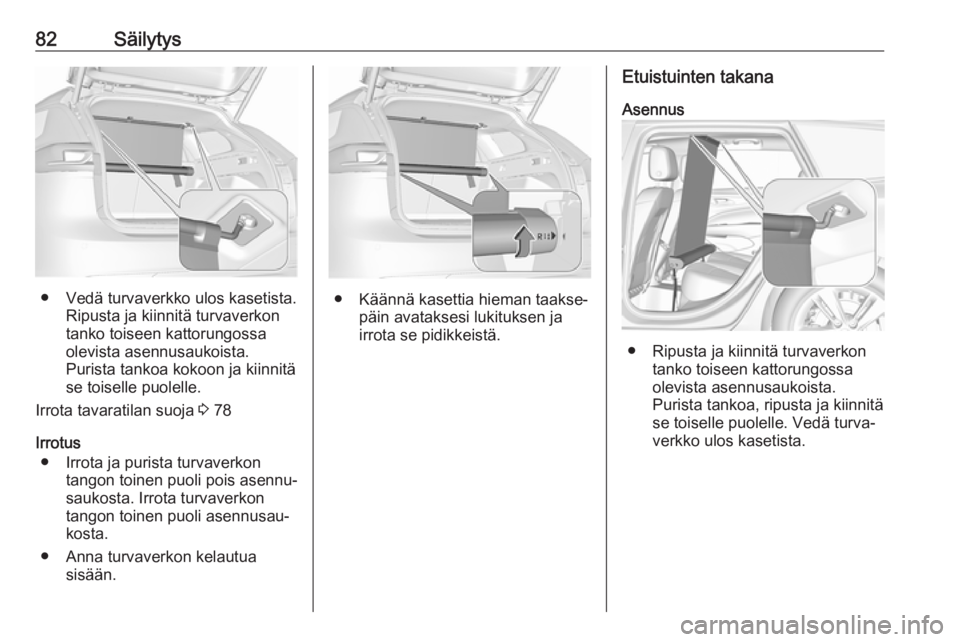

82Säilytys
● Vedä turvaverkko ulos kasetista.Ripusta ja kiinnitä turvaverkon
tanko toiseen kattorungossa
olevista asennusaukoista.
Purista tankoa kokoon ja kiinnitä
se toiselle puolelle.
Irrota tavaratilan suoja 3 78
Irrotus ● Irrota ja purista turvaverkon tangon toinen puoli pois asennu‐
saukosta. Irrota turvaverkon
tangon toinen puoli asennusau‐
kosta.
● Anna turvaverkon kelautua sisään.● Käännä kasettia hieman taakse‐ päin avataksesi lukituksen ja
irrota se pidikkeistä.
Etuistuinten takana
Asennus
● Ripusta ja kiinnitä turvaverkon tanko toiseen kattorungossa
olevista asennusaukoista.
Purista tankoa, ripusta ja kiinnitä
se toiselle puolelle. Vedä turva‐
verkko ulos kasetista.

Säilytys83
● Kiinnitä turvaverkon kasettitakaistuimen edessä lattialla
oleviin kiinnityssilmukoihin.
Pääset käsiksi kiinnityssilmukoi‐
hin painamalla koukkuja lattian suojalevyn rei'itetyissä osissa
kummallakin puolella.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
● Paina pääntuet alas ja käännä takaistuinten selkänojat alas
3 75.
Irrotus
● Vedä kiristimen liuskaa molem‐
milta puolilta hihnojen vapautta‐
miseksi.
● Irrota ja purista turvaverkon tangon toinen puoli pois asennu‐
saukosta. Irrota turvaverkon
tangon toinen puoli asennusau‐
kosta.
● Anna turvaverkon kelautua sisään.
● Irrota koukut kiinnityssilmukoista.
Varoituskolmio
Grand Sport
Säilytä varoituskolmio tavaratilan
takaosassa olevassa tilassa.

84SäilytysSports Tourer, Country Tourer
Säilytä varoituskolmio tavaratilan
sisäpaneelissa kiinnityshihnojen
avulla.
Ensiapupakkaus
Grand Sport
Säilytä ensiapupakkaus tavaratilan
oikealla puolella ja kiinnitä se
hihnalla.
Sports Tourer, Country Tourer
Säilytä ensiapupakkaus tavaratilan
sisäpaneelissa kiinnityshihnojen
avulla.

Säilytys85Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys
korjaamoon.
Kattotelineen asennus
Grand Sport
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.
Kiinnitä kattoteline sen mukana toimi‐
tettujen asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.
Sports Tourer, Country Tourer
Asennuspisteet sijaitsevat kummas‐
sakin kattokaiteessa.
Kiinnitä kattoteline kahteen ensim‐ mäiseen asennuspisteeseen kattote‐lineen mukana toimitetun asennusoh‐ jeen mukaan.
Irrota kattoteline, kun sitä ei käytetä.
Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat hyvin paikallaan,
ts. punaiset merkinnät sivussa
vapautusvivun lähellä eivät ole
enää näkyvissä. Jos teet kuor‐
masta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 80.

86Säilytys● Irralliset esineet tulee aina kiin‐nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa
olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 290) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
100 kg. Kattokuorma muodostuukattotelineen ja kuorman yhteen‐ lasketusta painosta.
