Page 113 of 331

Mittarit ja käyttölaitteet111Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihde vapaalle.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna.
Autostop-toiminnon aikana jarru‐
tehostin toimii normaalisti.
Älä poista avainta, ennen kuin
auto on paikallaan, koska muutoin
ohjauslukko saattaa lukittua odot‐
tamatta.
Tarkista öljymäärä ennen korjaamon
puoleen kääntymistä 3 243.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 233.
Katalysaattori 3 171.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 247.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.
Ajonestin 3 36.Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 136.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 137.
Kaukovaloapu f palaa vihreänä.
Kaukovaloapu on aktivoitu, katso
LED-ajovalot 3 140.
LED-ajovalot
f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Page 114 of 331

112Mittarit ja käyttölaitteetMerkkivalo f vilkkuu noin
neljä sekuntia sytytysvirran sammut‐
tamisen jälkeen symmetristen ajova‐
lojen muistutuksena 3 139.
Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 144.
Takasumuvalo ø palaa keltaisena.
Takasumuvalo on päällä 3 144.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on toiminnassa.
Asetettu nopeus näkyy kuljettajan
tietokeskuksessa.
Vakionopeussäädin 3 188.Mukautuva
vakionopeussäädin
C syttyy kuljettajan tietokeskuk‐
sessa.
C palaa valkoisena
Järjestelmä on päällä.
C palaa vihreänä
Mukautuva vakionopeussäädin on
toiminnassa.
Mukautuva vakionopeussäädin
3 192.
Auto havaittu edessä
A palaa vihreänä tai keltaisena.
Palaa vihreänä
Edessä on havaittu auto samalla
kaistalla.
Palaa keltaisena Etäisyys edessä olevaan liikkuvaan
autoon on liian pieni tai toista autoa
lähestytään liian nopeasti.Mukautuva vakionopeussäädin
3 192, Etutörmäyksen varoitus
3 200.
Jalankulkijan tunnistus 7 palaa keltaisena.
Edessä havaitaan jalankulkija.
Nopeusrajoitin
L syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänäNopeusrajoitin on käytössä. Asetettunopeus näytetään L-symbolin
lähellä.
Nopeudenrajoitin 3 190.
Liikennemerkkien tunnistus
L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 224.
Page 115 of 331

Mittarit ja käyttölaitteet113Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Näytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus sijaitsee mitta‐ ristossa.
Versiosta ja mittaristosta riippuen
kuljettajan tietokeskus on saatavana
perustason näyttönä, keskitason
näyttönä tai ylätason näyttönä.
Auton varustelusta riippuen kuljetta‐
jan tietokeskus ilmaisee seuraavat:
● matkamittari ja osamatkamittari● auton tiedot ja asetukset
● ajotietokone
● taloudellista ajoa koskevat tiedot
● kuljettajan apujärjestelmien varoitukset
● varoitusviestit
● audio- ja infotainment-järjestel‐ män ilmoitukset
● puhelimen tiedot
● navigoinnin tiedotPerustason näyttö
Versiosta riippuen perustason näytön
valikkosivut valitaan painamalla:
● MENU suuntavilkkuvivussa
tai
● è ja å ohjauspyörässä.
Päävalikon symbolit näkyvät näytön
ylärivillä:
● Ajotietokonetiedot, jotka näyt‐ tää ; , katso kuvaus jäljem‐
pänä.
● Auton tiedot, jotka näyttää ?,
katso kuvaus jäljempänä.
● Eco-tiedot, jotka näyttää @,
katso kuvaus jäljempänä.
Page 116 of 331

114Mittarit ja käyttölaitteetJotkut näytetyistä toiminnoista ovaterilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat
käytettävissä vain ajon aikana.
Valikoiden ja toimintojen valintaSuuntavilkkuvipu MENU-painikkeella
Valikot ja toiminnot voidaan valita
ohjauspylvään vasemmanpuoleisen
vivun painikkeilla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.
Valitse päävalikon alivalikko tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.
Valitse ja vahvista toiminto paina‐
malla SET/CLR -painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR . Auton viestit 3 124.Ohjauspyörän kauko-ohjaimet
Valikot ja toiminnot voidaan valita
ohjauspyörän oikealla puolella
olevilla painikkeilla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla è tai é.
Valitse päävalikon alivalikko tai aseta
numeroarvo painamalla å tai ä.
Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta 9.
Auton viestit 3 124.
Keskitason näyttö
Valikkosivut valitaan painamalla è ja
å ohjauspyörässä.
Page 117 of 331

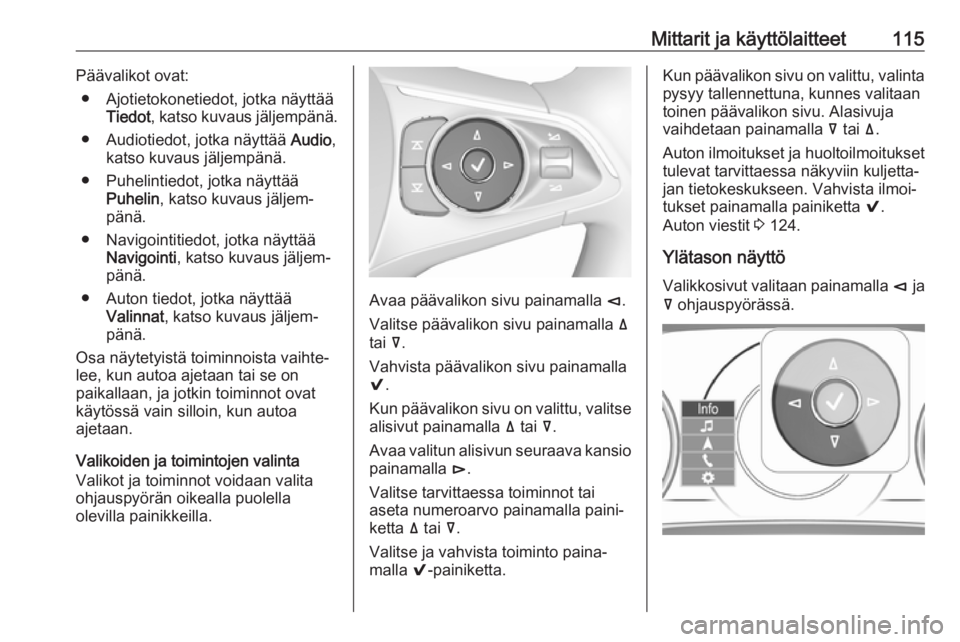

Mittarit ja käyttölaitteet115Päävalikot ovat:● Ajotietokonetiedot, jotka näyttää Tiedot , katso kuvaus jäljempänä.
● Audiotiedot, jotka näyttää Audio,
katso kuvaus jäljempänä.
● Puhelintiedot, jotka näyttää Puhelin , katso kuvaus jäljem‐
pänä.
● Navigointitiedot, jotka näyttää Navigointi , katso kuvaus jäljem‐
pänä.
● Auton tiedot, jotka näyttää Valinnat , katso kuvaus jäljem‐
pänä.
Osa näytetyistä toiminnoista vaihte‐
lee, kun autoa ajetaan tai se on
paikallaan, ja jotkin toiminnot ovat
käytössä vain silloin, kun autoa
ajetaan.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
ohjauspyörän oikealla puolella
olevilla painikkeilla.
Avaa päävalikon sivu painamalla è.
Valitse päävalikon sivu painamalla ä
tai å.
Vahvista päävalikon sivu painamalla
9 .
Kun päävalikon sivu on valittu, valitse
alisivut painamalla ä tai å.
Avaa valitun alisivun seuraava kansio painamalla é.
Valitse tarvittaessa toiminnot tai
aseta numeroarvo painamalla paini‐
ketta ä tai å.
Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Kun päävalikon sivu on valittu, valinta
pysyy tallennettuna, kunnes valitaan
toinen päävalikon sivu. Alasivuja
vaihdetaan painamalla å tai ä.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta 9.
Auton viestit 3 124.
Ylätason näyttö
Valikkosivut valitaan painamalla è ja
å ohjauspyörässä.
Page 118 of 331

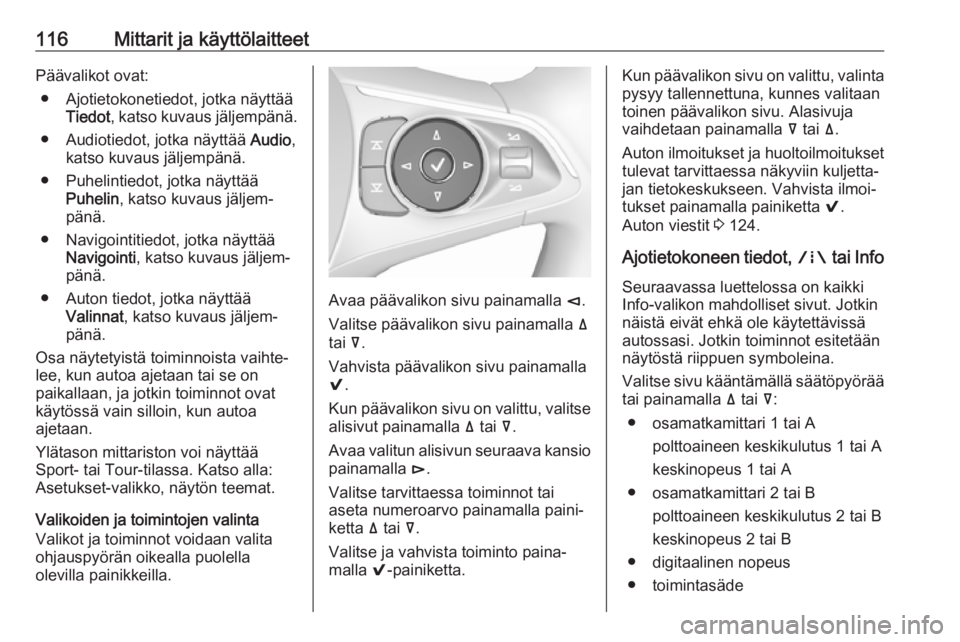

116Mittarit ja käyttölaitteetPäävalikot ovat:● Ajotietokonetiedot, jotka näyttää Tiedot , katso kuvaus jäljempänä.
● Audiotiedot, jotka näyttää Audio,
katso kuvaus jäljempänä.
● Puhelintiedot, jotka näyttää Puhelin , katso kuvaus jäljem‐
pänä.
● Navigointitiedot, jotka näyttää Navigointi , katso kuvaus jäljem‐
pänä.
● Auton tiedot, jotka näyttää Valinnat , katso kuvaus jäljem‐
pänä.
Osa näytetyistä toiminnoista vaihte‐
lee, kun autoa ajetaan tai se on
paikallaan, ja jotkin toiminnot ovat
käytössä vain silloin, kun autoa
ajetaan.
Ylätason mittariston voi näyttää
Sport- tai Tour-tilassa. Katso alla:
Asetukset-valikko, näytön teemat.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
ohjauspyörän oikealla puolella
olevilla painikkeilla.
Avaa päävalikon sivu painamalla è.
Valitse päävalikon sivu painamalla ä
tai å.
Vahvista päävalikon sivu painamalla
9 .
Kun päävalikon sivu on valittu, valitse
alisivut painamalla ä tai å.
Avaa valitun alisivun seuraava kansio
painamalla é.
Valitse tarvittaessa toiminnot tai
aseta numeroarvo painamalla paini‐
ketta ä tai å.
Valitse ja vahvista toiminto paina‐
malla 9-painiketta.
Kun päävalikon sivu on valittu, valinta
pysyy tallennettuna, kunnes valitaan
toinen päävalikon sivu. Alasivuja
vaihdetaan painamalla å tai ä.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta 9.
Auton viestit 3 124.
Ajotietokoneen tiedot, ; tai Info
Seuraavassa luettelossa on kaikki
Info-valikon mahdolliset sivut. Jotkin
näistä eivät ehkä ole käytettävissä
autossasi. Jotkin toiminnot esitetään
näytöstä riippuen symboleina.
Valitse sivu kääntämällä säätöpyörää
tai painamalla ä tai å:
● osamatkamittari 1 tai A polttoaineen keskikulutus 1 tai A
keskinopeus 1 tai A
● osamatkamittari 2 tai B polttoaineen keskikulutus 2 tai B
keskinopeus 2 tai B
● digitaalinen nopeus
● toimintasäde
Page 119 of 331

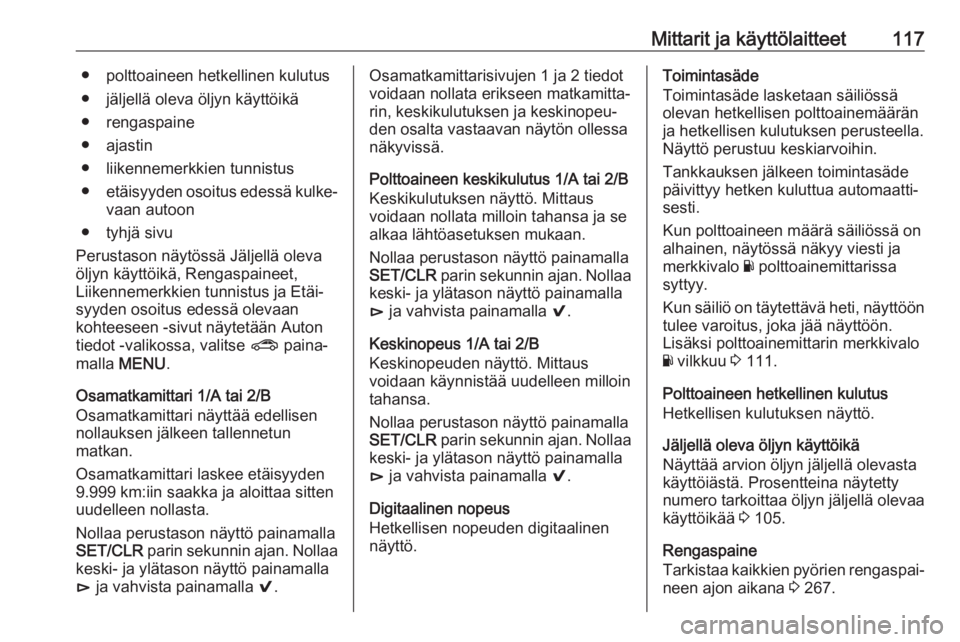

Mittarit ja käyttölaitteet117● polttoaineen hetkellinen kulutus
● jäljellä oleva öljyn käyttöikä
● rengaspaine
● ajastin
● liikennemerkkien tunnistus
● etäisyyden osoitus edessä kulke‐
vaan autoon
● tyhjä sivu
Perustason näytössä Jäljellä oleva
öljyn käyttöikä, Rengaspaineet,
Liikennemerkkien tunnistus ja Etäi‐
syyden osoitus edessä olevaan
kohteeseen -sivut näytetään Auton
tiedot -valikossa, valitse ? paina‐
malla MENU .
Osamatkamittari 1/A tai 2/B
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun
matkan.
Osamatkamittari laskee etäisyyden
9.999 km:iin saakka ja aloittaa sitten
uudelleen nollasta.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla
é ja vahvista painamalla 9.Osamatkamittarisivujen 1 ja 2 tiedot
voidaan nollata erikseen matkamitta‐
rin, keskikulutuksen ja keskinopeu‐
den osalta vastaavan näytön ollessa
näkyvissä.
Polttoaineen keskikulutus 1/A tai 2/B
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja se
alkaa lähtöasetuksen mukaan.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla
é ja vahvista painamalla 9.
Keskinopeus 1/A tai 2/B
Keskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin
tahansa.
Nollaa perustason näyttö painamalla
SET/CLR parin sekunnin ajan. Nollaa
keski- ja ylätason näyttö painamalla
é ja vahvista painamalla 9.
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.Toimintasäde
Toimintasäde lasketaan säiliössä olevan hetkellisen polttoainemäärän
ja hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Kun polttoaineen määrä säiliössä on
alhainen, näytössä näkyy viesti ja
merkkivalo Y polttoainemittarissa
syttyy.
Kun säiliö on täytettävä heti, näyttöön
tulee varoitus, joka jää näyttöön.
Lisäksi polttoainemittarin merkkivalo
Y vilkkuu 3 111.
Polttoaineen hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
Jäljellä oleva öljyn käyttöikä
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosentteina näytetty
numero tarkoittaa öljyn jäljellä olevaa
käyttöikää 3 105.
Rengaspaine
Tarkistaa kaikkien pyörien rengaspai‐ neen ajon aikana 3 267.
Page 120 of 331

118Mittarit ja käyttölaitteetAjastin
Käynnistä ja pysäytä painamalla 9.
Nollaa painamalla é ja vahvista
nollaus.
Liikennemerkkiapu
Näyttää havaitut liikennemerkit nykyi‐ sen reittiosuuden varrella 3 224.
Etäisyyden osoitus edessä olevaan
kohteeseen
Näyttää sekunteina etäisyyden edellä ajavaan autoon 3 202. Jos mukau‐
tuva vakionopeussäädin on käytössä,
tällä sivulla näytetään etäisyyden
osoitus edessä olevaan kohteeseen -
asetus.
Tyhjä sivu
Tyhjä sivu voidaan valita, kun mitään
kuljettajan tietokeskuksen tietoja ei
ole pyydetty.
Eco-tietovalikko, @
● Suurimmat kuluttajat
● Taloudellisuustrendi
● Eco-indeksiKeski- ja ylätason näytössä Suurim‐
mat kuluttajat, Taloudellisuustrendi ja
Eco-indeksi -sivut näytetään Ajotieto‐ kone-valikossa, valitse Tiedot.
Suurkuluttajat
Käytössä olevien mukavuuslaitteiden luettelo näkyy laskevassa virrankulu‐
tusjärjestyksessä. Mahdollinen polt‐
toainesäästö näkyy näytössä.
Joissakin ajoittaisissa ajo-olosuh‐
teissa moottori aktivoi takalasin
lämmityksen automaattisesti mootto‐
rin kuormituksen lisäämiseksi. Tällöin
takaikkunan lämmityksen ilmoitetaan
olevan yksi suurimmista tehon kulut‐
tajista ilman kuljettajan suorittamaa
aktivointia.Eco-suuntaus
Näyttää keskikulutuksen
50 km:n matkalla. Täydet palkit näyt‐
tävät kulutuksen 5 km:n askelin sekä osoittavat maaston ja ajotyylin vaiku‐
tuksen polttoaineenkulutukseen.
Taloudellisuusindeksi
Keskimääräinen polttoaineenkulutus
näkyy taloudellisuusasteikolla. Pidä
taloudellista ajoa varten ajotyylisi
sellaisena, että ilmaisin pysyy
vihreällä alueella. Mitä enemmän
ilmaisin siirtyy kohti punaista aluetta,
sitä suurempi on polttoaineenkulutus.
