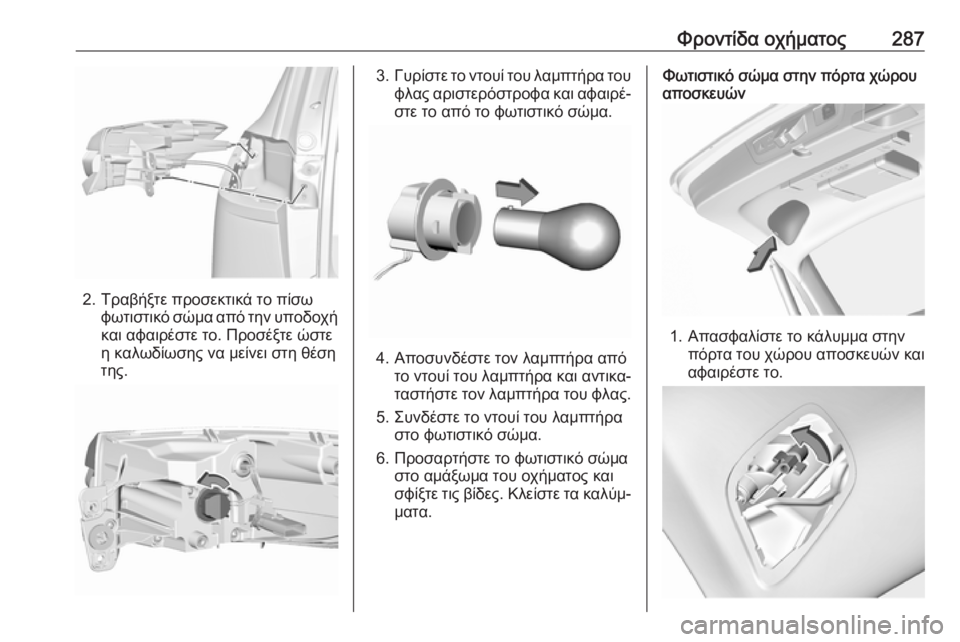

Φροντίδα οχήματος287
2. Τραβήξτε προσεκτικά το πίσωφωτιστικό σώμα από την υποδοχή
και αφαιρέστε το. Προσέξτε ώστε
η καλωδίωσης να μείνει στη θέση
της.
3. Γυρίστε το ντουί του λαμπτήρα του
φλας αριστερόστροφα και αφαιρέ‐
στε το από το φωτιστικό σώμα.
4. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον λαμπτήρα του φλας.
5. Συνδέστε το ντουί του λαμπτήρα στο φωτιστικό σώμα.
6. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τις βίδες. Κλείστε τα καλύμ‐
ματα.
Φωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.

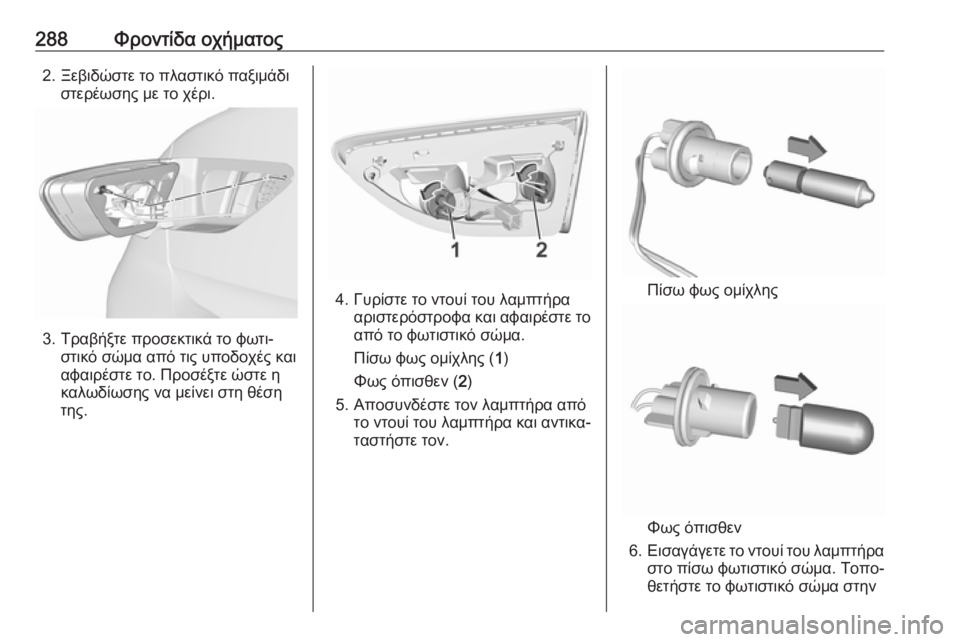

288Φροντίδα οχήματος2. Ξεβιδώστε το πλαστικό παξιμάδιστερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από τις υποδοχές και
αφαιρέστε το. Προσέξτε ώστε η
καλωδίωσης να μείνει στη θέση
της.
4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον.Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε το ντουί του λαμπτήρα
στο πίσω φωτιστικό σώμα. Τοπο‐
θετήστε το φωτιστικό σώμα στην

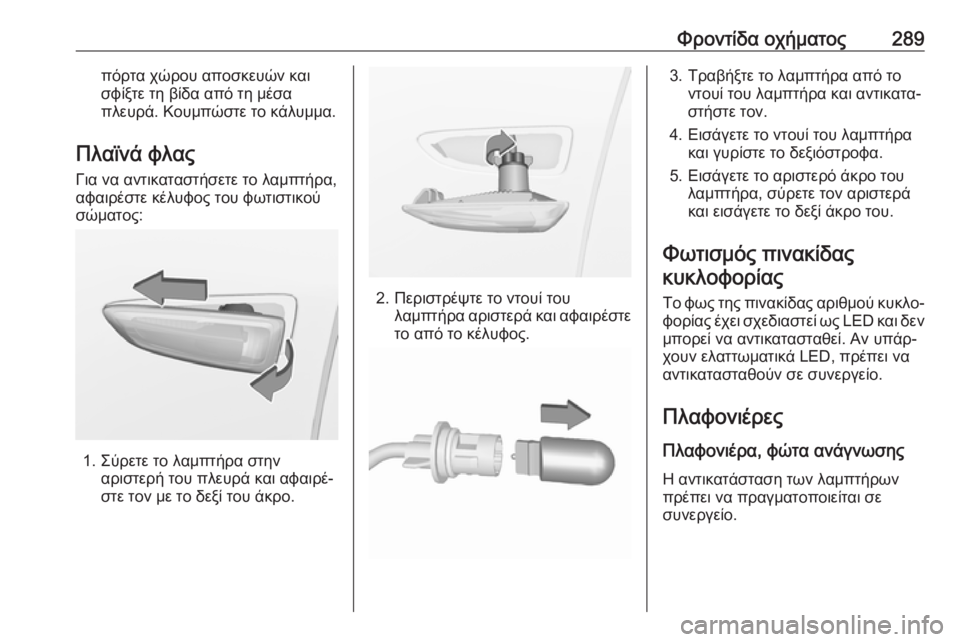

Φροντίδα οχήματος289πόρτα χώρου αποσκευών και
σφίξτε τη βίδα από τη μέσα
πλευρά. Κουμπώστε το κάλυμμα.
Πλαϊνά φλας Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αριστερή του πλευρά και αφαιρέ‐
στε τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
Το φως της πινακίδας αριθμού κυκλο‐
φορίας έχει σχεδιαστεί ως LED και δεν μπορεί να αντικατασταθεί. Αν υπάρ‐
χουν ελαττωματικά LED, πρέπει να
αντικατασταθούν σε συνεργείο.
ΠλαφονιέρεςΠλαφονιέρα, φώτα ανάγνωσης
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.

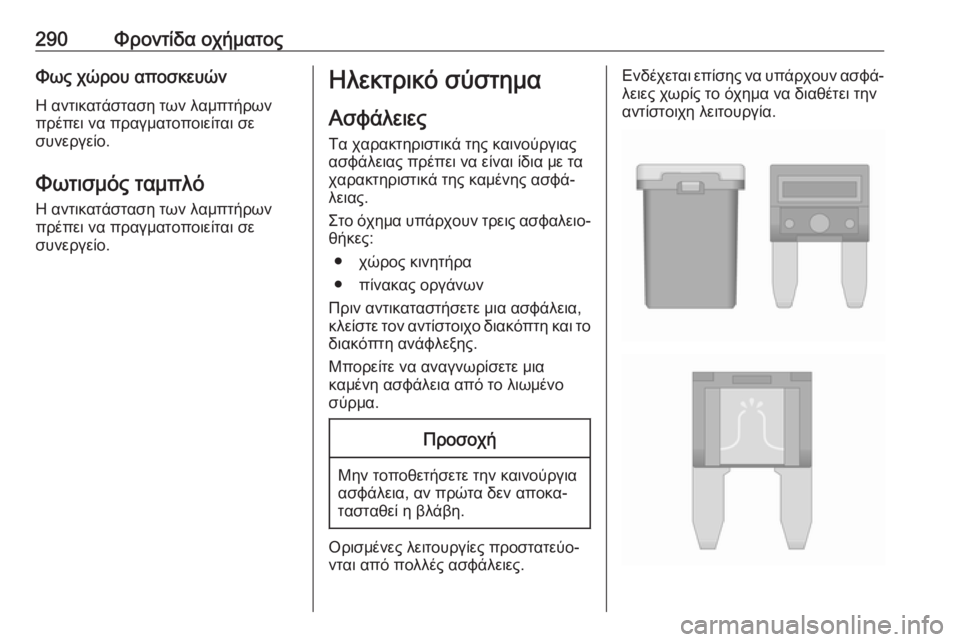

290Φροντίδα οχήματοςΦως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε
συνεργείο.Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● χώρος κινητήρα
● πίνακας οργάνων
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα.Προσοχή
Μην τοποθετήσετε την καινούργια
ασφάλεια, αν πρώτα δεν αποκα‐
τασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.

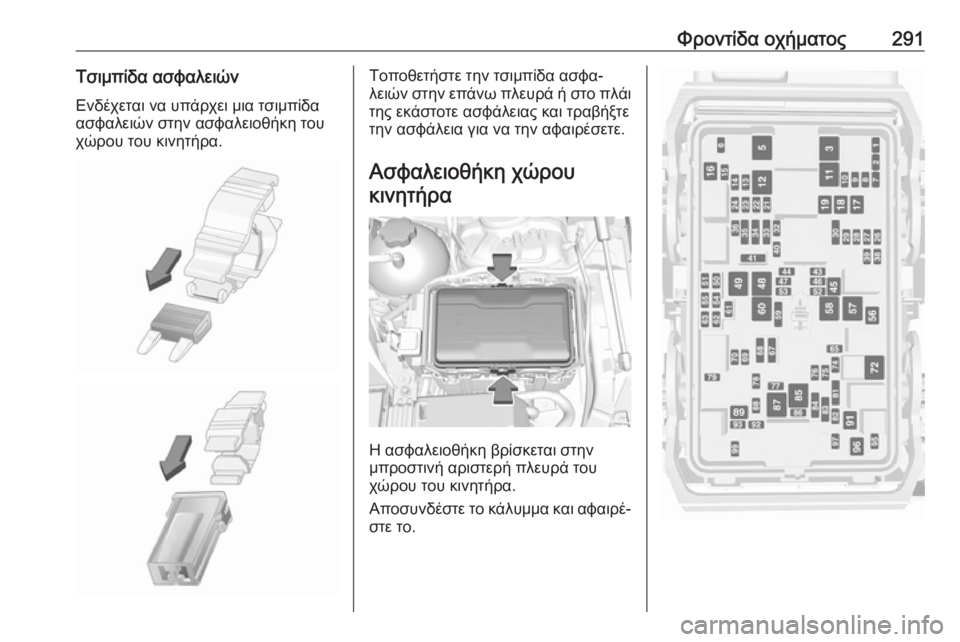

Φροντίδα οχήματος291Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσυνδέστε το κάλυμμα και αφαιρέ‐
στε το.

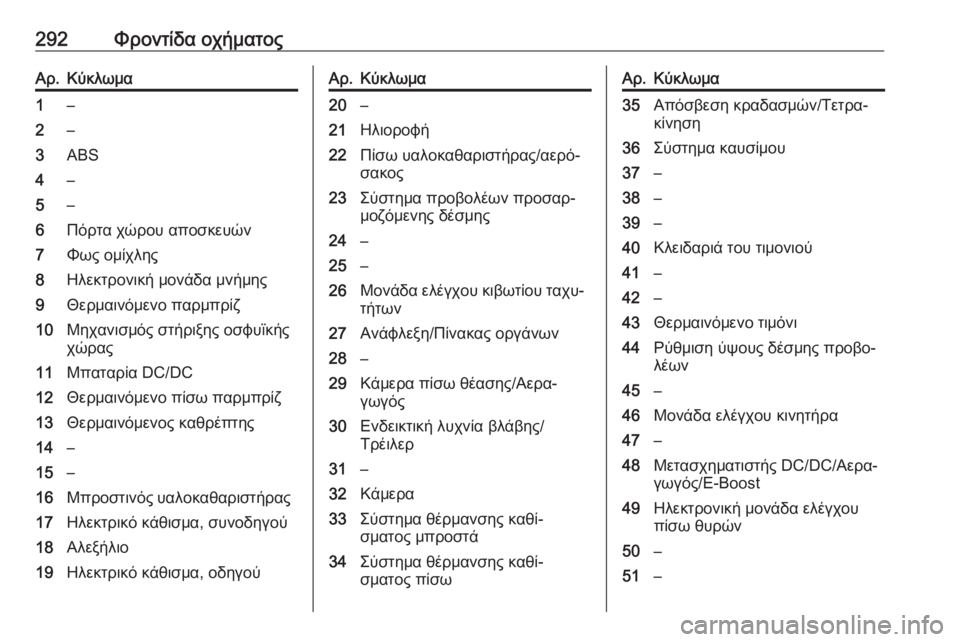

292Φροντίδα οχήματοςΑρ.Κύκλωμα1–2–3ABS4–5–6Πόρτα χώρου αποσκευών7Φως ομίχλης8Ηλεκτρονική μονάδα μνήμης9Θερμαινόμενο παρμπρίζ10Μηχανισμός στήριξης οσφυϊκής
χώρας11Μπαταρία DC/DC12Θερμαινόμενο πίσω παρμπρίζ13Θερμαινόμενος καθρέπτης14–15–16Μπροστινός υαλοκαθαριστήρας17Ηλεκτρικό κάθισμα, συνοδηγού18Αλεξήλιο19Ηλεκτρικό κάθισμα, οδηγούΑρ.Κύκλωμα20–21Ηλιοροφή22Πίσω υαλοκαθαριστήρας/αερό‐
σακος23Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης24–25–26Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων27Ανάφλεξη/Πίνακας οργάνων28–29Κάμερα πίσω θέασης/Αερα‐
γωγός30Ενδεικτική λυχνία βλάβης/
Τρέιλερ31–32Κάμερα33Σύστημα θέρμανσης καθί‐
σματος μπροστά34Σύστημα θέρμανσης καθί‐
σματος πίσωΑρ.Κύκλωμα35Απόσβεση κραδασμών/Τετρα‐
κίνηση36Σύστημα καυσίμου37–38–39–40Κλειδαριά του τιμονιού41–42–43Θερμαινόμενο τιμόνι44Ρύθμιση ύψους δέσμης προβο‐
λέων45–46Μονάδα ελέγχου κινητήρα47–48Μετασχηματιστής DC/DC/Αερα‐
γωγός/E-Boost49Ηλεκτρονική μονάδα ελέγχου
πίσω θυρών50–51–

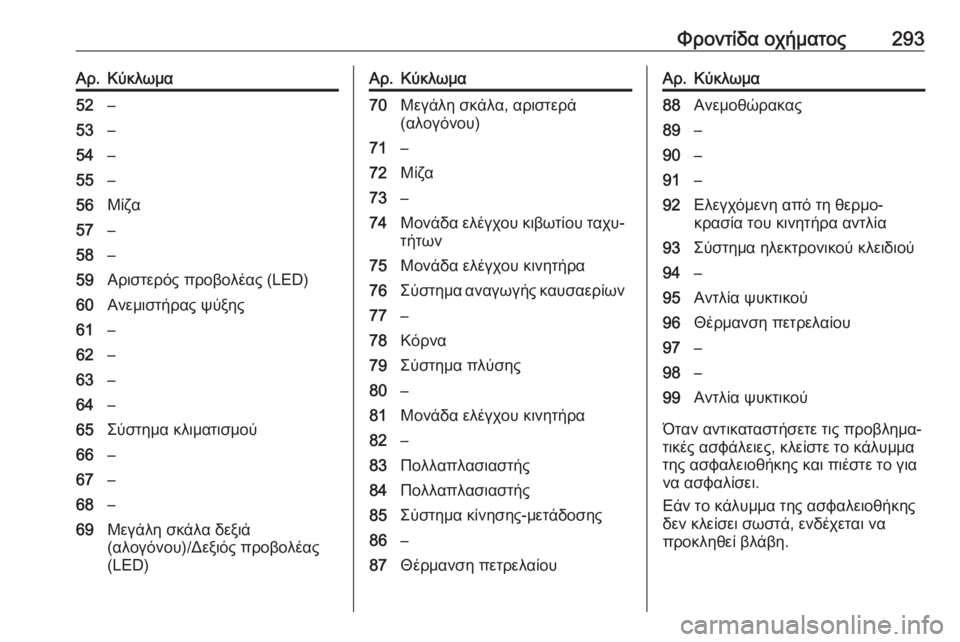

Φροντίδα οχήματος293Αρ.Κύκλωμα52–53–54–55–56Μίζα57–58–59Αριστερός προβολέας (LED)60Ανεμιστήρας ψύξης61–62–63–64–65Σύστημα κλιματισμού66–67–68–69Μεγάλη σκάλα δεξιά
(αλογόνου)/Δεξιός προβολέας
(LED)Αρ.Κύκλωμα70Μεγάλη σκάλα, αριστερά
(αλογόνου)71–72Μίζα73–74Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων75Μονάδα ελέγχου κινητήρα76Σύστημα αναγωγής καυσαερίων77–78Κόρνα79Σύστημα πλύσης80–81Μονάδα ελέγχου κινητήρα82–83Πολλαπλασιαστής84Πολλαπλασιαστής85Σύστημα κίνησης-μετάδοσης86–87Θέρμανση πετρελαίουΑρ.Κύκλωμα88Ανεμοθώρακας89–90–91–92Ελεγχόμενη από τη θερμο‐
κρασία του κινητήρα αντλία93Σύστημα ηλεκτρονικού κλειδιού94–95Αντλία ψυκτικού96Θέρμανση πετρελαίου97–98–99Αντλία ψυκτικού
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, ενδέχεται να
προκληθεί βλάβη.

294Φροντίδα οχήματοςΑσφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από ένα
κάλυμμα στο ταμπλό.
Αποσυνδέστε το κάλυμμα στο πλάι
και αφαιρέστε το.
Στα οχήματα που έχουν το τιμόνι
δεξιά, η ασφαλειοθήκη βρίσκεται
πίσω από ένα κάλυμμα, στο ντουλα‐
πάκι του συνοδηγού. Ανοίξτε το ντου‐ λαπάκι του συνοδηγού και αφαιρέστε
το κάλυμμα.
Αρ.Κύκλωμα1Αριστερό ηλεκτρικό παράθυρο2Δεξί ηλεκτρικό παράθυρο3Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)4Ανεμιστήρας συστήματος κλιμα‐
τισμού5Μονάδα ελέγχου ηλεκτρικών
κυκλωμάτων αμαξώματος
(BCM)6Προεγκατάσταση για τρέιλερ
