Page 217 of 289
Уход за автомобилем215№Электрическая цепь4Панель приборов/Подогрев
сидений5Охлаждающий обдув6–7Блок управления автоматизи‐
рованной механической
коробкой передач8Охлаждающий обдув9Охлаждающий обдув10
––11Стартер
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.
Page 218 of 289

216Уход за автомобилем№Электрическая цепь1–2–3Электрические стеклоподъем‐
ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь№Электрическая цепь15Модуль надувной подушки
безопасности16Диагностический разъем17Выключатель зажигания18Кондиционер19Звуковой усилитель20Система помощи при парковке21Выключатель стоп-сигнала22Информационно-
развлекательная система23Зарядный порт USB24Информационно-
развлекательная система25OnStar26Щиток приборов27Подогрев сиденья водителя28–29–30зажигание31Противоугонная сигнализация32Подогрев сиденья пассажира33Рулевое колесо с подогревом№Электрическая цепь34–35–36–37Задний стеклоочиститель38Прикуриватель39Индукционное зарядное
устройство40–
Page 219 of 289

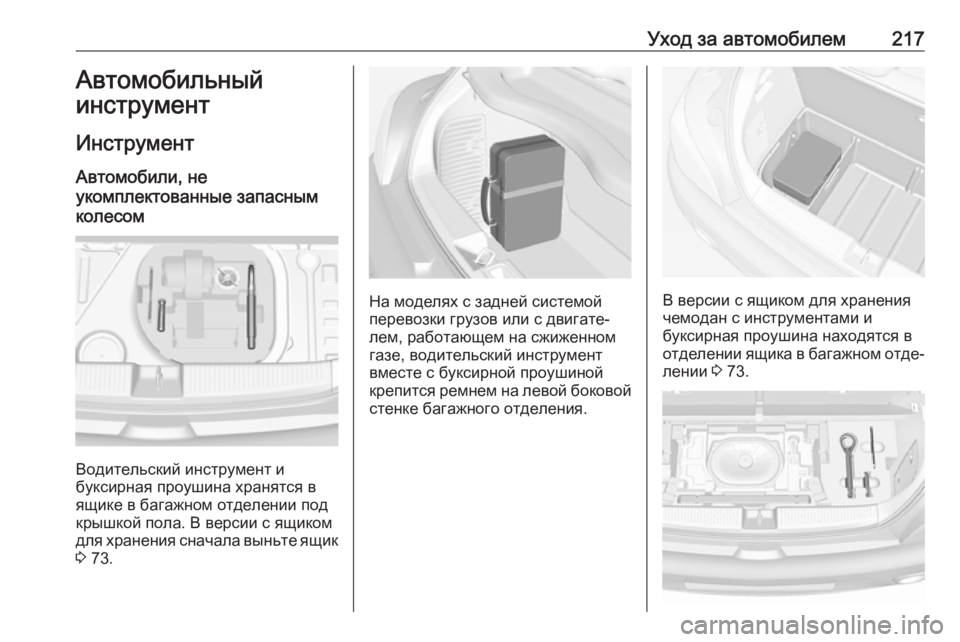

Уход за автомобилем217Автомобильный
инструмент
Инструмент
Автомобили, не
укомплектованные запасным
колесом
Водительский инструмент и
буксирная проушина хранятся в
ящике в багажном отделении под
крышкой пола. В версии с ящиком
для хранения сначала выньте ящик
3 73.
На моделях с задней системой
перевозки грузов или с двигате‐
лем, работающем на сжиженном
газе, водительский инструмент
вместе с буксирной проушиной
крепится ремнем на левой боковой стенке багажного отделения.В версии с ящиком для хранения
чемодан с инструментами и
буксирная проушина находятся в
отделении ящика в багажном отде‐
лении 3 73.
Page 220 of 289

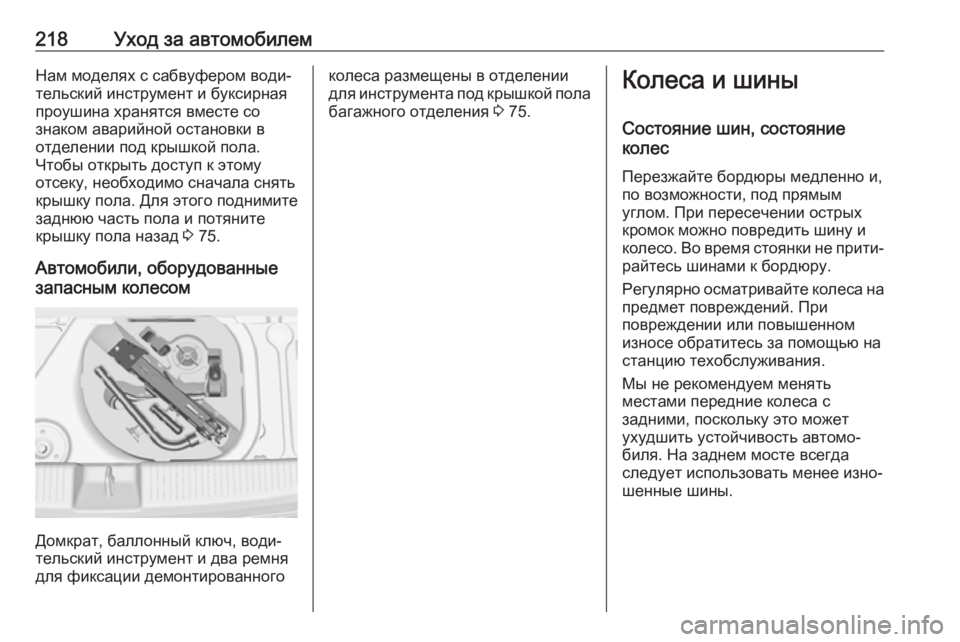

218Уход за автомобилемНам моделях с сабвуфером води‐
тельский инструмент и буксирная
проушина хранятся вместе со
знаком аварийной остановки в
отделении под крышкой пола.
Чтобы открыть доступ к этому
отсеку, необходимо сначала снять
крышку пола. Для этого поднимите
заднюю часть пола и потяните крышку пола назад 3 75.
Автомобили, оборудованные
запасным колесом
Домкрат, баллонный ключ, води‐
тельский инструмент и два ремня
для фиксации демонтированного
колеса размещены в отделении
для инструмента под крышкой пола багажного отделения 3 75.Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять
местами передние колеса с
задними, поскольку это может
ухудшить устойчивость автомо‐
биля. На заднем мосте всегда
следует использовать менее изно‐
шенные шины.
Page 221 of 289

Уход за автомобилем219Зимние шиныЗимние шины позволяют повысить
уровень безопасности движения
при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 264.
Шины типоразмера 185/60 R15
можно использовать только в каче‐
стве зимних.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.
Обозначение шин
Например, 195/55 R 16 95 H195:ширина шины в мм55:отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R:конструкция шины: Радиаль‐ наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скоростикоторых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 260.
Шины с направленным
рисунком протектора
Шины с направленным рисунком протектора необходимо монтиро‐
вать в правильном направлении.
Направление вращения шины
указывается символом (например,
стрелкой) на боковине шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо.
Это также относится к автомоби‐
лям, оснащенным системой конт‐
роля давления в шинах.
Page 222 of 289

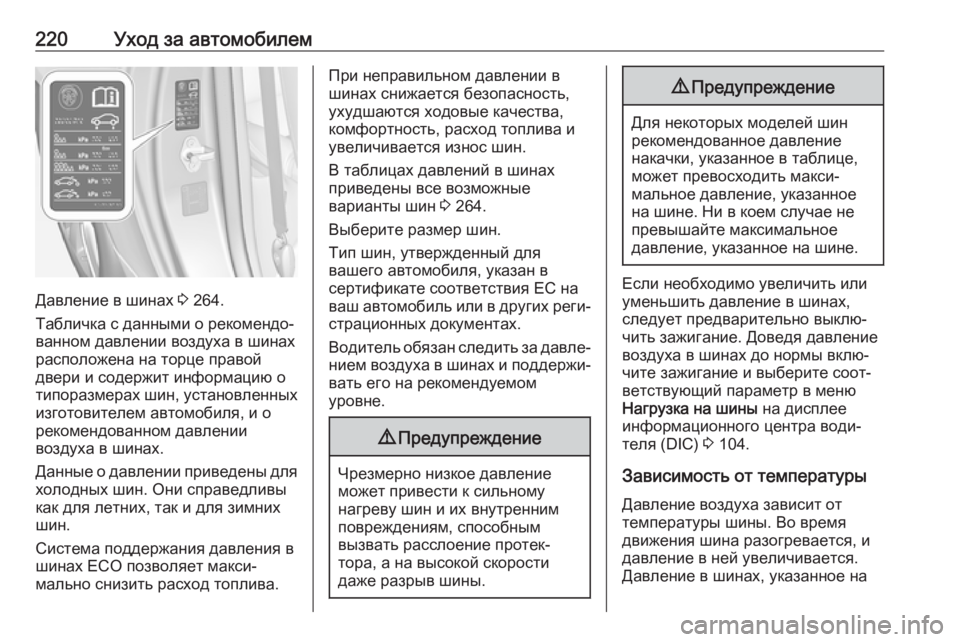

220Уход за автомобилем
Давление в шинах 3 264.
Табличка с данными о рекомендо‐
ванном давлении воздуха в шинах
расположена на торце правой
двери и содержит информацию о
типоразмерах шин, установленных
изготовителем автомобиля, и о
рекомендованном давлении
воздуха в шинах.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в
шинах снижается безопасность, ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
В таблицах давлений в шинах
приведены все возможные
варианты шин 3 264.
Выберите размер шин.
Тип шин, утвержденный для
вашего автомобиля, указан в
сертификате соответствия ЕС на
ваш автомобиль или в других реги‐
страционных документах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Если необходимо увеличить или
уменьшить давление в шинах,
следует предварительно выклю‐
чить зажигание. Доведя давление
воздуха в шинах до нормы вклю‐
чите зажигание и выберите соот‐
ветствующий параметр в меню
Нагрузка на шины на дисплее
информационного центра води‐
теля (DIC) 3 104.
Зависимость от температуры Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на
Page 223 of 289

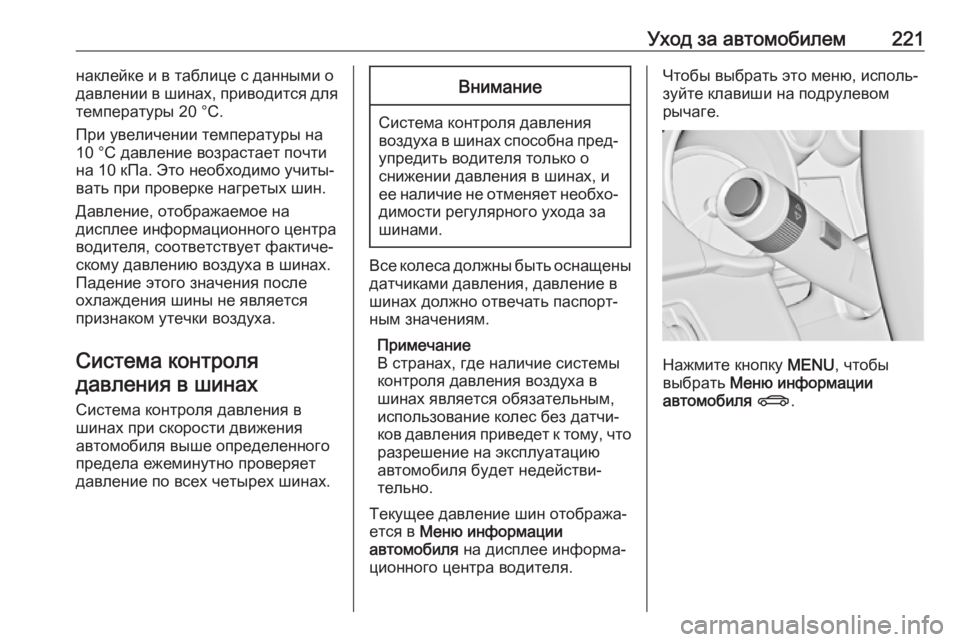

Уход за автомобилем221наклейке и в таблице с данными о
давлении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на 10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐
вать при проверке нагретых шин.
Давление, отображаемое на
дисплее информационного центра
водителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после
охлаждения шины не является
признаком утечки воздуха.
Система контролядавления в шинах
Система контроля давления в
шинах при скорости движения
автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о
снижении давления в шинах, и
ее наличие не отменяет необхо‐ димости регулярного ухода за
шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что разрешение на эксплуатацию
автомобиля будет недействи‐
тельно.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на подрулевом
рычаге.
Нажмите кнопку MENU, чтобы
выбрать Меню информации
автомобиля X .
Page 224 of 289

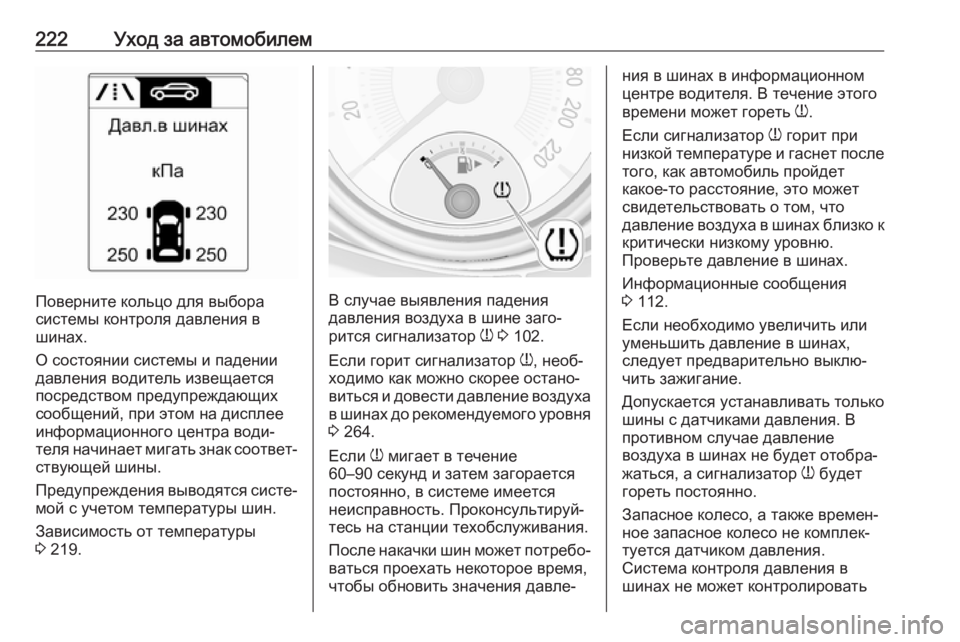

222Уход за автомобилем
Поверните кольцо для выбора
системы контроля давления в
шинах.
О состоянии системы и падении
давления водитель извещается
посредством предупреждающих
сообщений, при этом на дисплее
информационного центра води‐
теля начинает мигать знак соответ‐ ствующей шины.
Предупреждения выводятся систе‐
мой с учетом температуры шин.
Зависимость от температуры
3 219.В случае выявления падения
давления воздуха в шине заго‐
рится сигнализатор w 3 102.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 264.
Если w мигает в течение
60–90 секунд и затем загорается
постоянно, в системе имеется
неисправность. Проконсультируй‐
тесь на станции техобслуживания.
После накачки шин может потребо‐ ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет
какое-то расстояние, это может
свидетельствовать о том, что
давление воздуха в шинах близко к
критически низкому уровню.
Проверьте давление в шинах.
Информационные сообщения
3 112.
Если необходимо увеличить или
уменьшить давление в шинах,
следует предварительно выклю‐
чить зажигание.
Допускается устанавливать только шины с датчиками давления. В
противном случае давление
воздуха в шинах не будет отобра‐
жаться, а сигнализатор w будет
гореть постоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐ туется датчиком давления.
Система контроля давления в
шинах не может контролировать
