Page 177 of 289

Вождение и управление автомобилем175уровня внешнего шума или нали‐
чия иных помех ее работе, свето‐ диод в клавише выключателя
будет мигать в течение 3 секунд, а
затем погаснет. В комбинации
приборов 3 101 загорается сигна‐
лизатор r, а на дисплее инфор‐
мационного центра водителя
отображается соответствующее
сообщение.
Система облегчения парковки
передним и задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием
системы помощи при парковке,
постоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки
передним и задним ходом изме‐
ряет расстояние между автомоби‐
лем и препятствиями, находящи‐
мися спереди или сзади автомо‐
биля. Система предупреждает
водителя об обнаруженных
препятствиях звуковыми и
визуальными сигналами.
В состав системы входят по шесть
ультразвуковых датчиков в заднем
и переднем бамперах.
Звуковые сигналы предупрежде‐
ния об опасном сближении с
препятствием спереди и сзади
имеют разные частоты.
Система помощи при парковке
передним и задним ходом всегда
поставляется вместе с системой
упреждающей помощи при
парковке, см. ниже соответствую‐
щий раздел.
Кнопка системы облегчения
парковки D и ее функции
Включение и выключение системы
облегчения парковки передним и
задним ходом и системы упре‐
ждающей помощи при парковке
осуществляется нажатием одной
клавиши:
Кратковременным нажатием на
D включается или отключается
система облегчения парковки.
Page 178 of 289

176Вождение и управление автомобилемДлительным нажатием на D
(примерно 1 секунду) включается и
отключается система упреждаю‐
щей помощи при парковке (см.
отдельное описание).
Кнопка D системы облегчения
парковки действует следующим образом:
● Если в текущий момент вклю‐ чена только система облегче‐
ния парковки передним и
задним ходом, кратковремен‐
ное нажатие клавиши отклю‐
чает эту систему.
● Если в текущий момент вклю‐ чена только система облегче‐
ния парковки передним и
задним ходом, длительное
нажатие клавиши включает
систему упреждающей
помощи при парковке.
● Если активна только расши‐ ренная система помощи при
парковке и эта система нахо‐
дится в режиме поиска парко‐
вочного места, короткое нажа‐
тие на кнопку активирует
систему помощи при парковке
передним и задним ходом.● Если активна только расши‐ ренная система облегчения
парковки и эта система нахо‐
дится в режиме въезда на
парковочное место, короткое
нажатие на кнопку деактиви‐
рует расширенную систему
облегчения парковки.
● Если система упреждающей помощи при парковке вклю‐
чена, то длительным нажатием
отключается как эта система,
так и система помощи при
парковке передним и задним
ходом.
● Если выбрана передача перед‐
него хода или нейтральная
передача, кратковременное
нажатие клавиши включает и
отключает только систему
облегчения парковки пере‐
дним ходом.
● Если выбрана передача заднего хода, кратковремен‐
ное нажатие клавиши вклю‐
чает и отключает систему
облегчения парковки пере‐
дним и задним ходом.Включение
Система включается автоматиче‐
ски на скорости до 11 км/ч.
Горение светодиода в кнопке
системы облегчения парковки D
указывает на готовность системы к работе.
Если в цикле зажигания один раз
нажать клавишу D, система
облегчения парковки передним
ходом выключится. Если скорость
движения автомобиля перед этим
была выше 25 км/ч, система облег‐
чения парковки снова включится,
как только скорость опустится ниже 11 км/ч.
При выключении системы свето‐ диод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение
Парктроник выкл .
Индикация
Система предупреждает водителя
посредством звукового сигнала о
потенциально опасных препят‐
ствиях, находящихся на удалении
до 80 см спереди автомобиля и до
1,5 м сзади.
Page 179 of 289

Вождение и управление автомобилем177Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию, с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до находя‐
щихся сзади препятствий отобра‐
жается в информационном центре
водителя с дисплеем улучшенной
комплектации 3 104 или, в соответ‐
ствующих комплектациях, на цвет‐
ном информационном дисплее
3 110.
Расстояние до препятствия
спереди или сзади отображается
на дисплее информационного
центра водителя с помощью полос.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После того как сообщение будет скрыто,
на дисплее снова отобразится
индикация расстояния до препят‐
ствий.На цветном информационном
дисплее расстояние отображается
с помощью цветных зон спереди и
сзади автомобиля 3 110.
Отключение
Система отключается автоматиче‐
ски при превышении скорости
11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо нажать клавишу D.
При выключении системы свето‐
диод в клавише гаснет, а в случае
ручного отключения на дисплее
Page 180 of 289

178Вождение и управление автомобилеминформационного центра води‐
теля появляется сообщение
Парктроник выкл .
Если система облегчения парковки передним и задним ходом была
выключена вручную, нажатие
клавиши D позволяет включить
ее снова.
Систему можно полностью деакти‐
вировать вручную в меню индиви‐
дуальной настройки автомобиля
на информационном дисплее. В
этом случае система останется
выключенной до конца текущего цикла зажигания или до тех пор,
пока снова не будет включена в
меню сохранения индивидуальных
настроек.
Сохранение индивидуальных
настроек 3 115.
Неисправности
В случае неисправности или
временной неработоспособности
системы, например, из-за высокого уровня шума снаружи или других
мешающих факторов, в информа‐
ционном центре водителя появля‐
ется соответствующее сообщение.Информационные сообщения
3 112.
Система упреждающей
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для
парковки, предложенного систе‐
мой помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при
парковке постоянно контроли‐
руйте окружающую обстановку
по всем направлениям.
Во время проезда автомобиля по
стоянке система упреждающей
помощи при парковке осущест‐
вляет поиск места для парковки,
рассчитывает траекторию и авто‐
матически подает управляющие
команды на рулевой механизм для выполнения параллельной или
перпендикулярной парковки.
Указания выводятся в информа‐
ционном центре водителя 3 104
или, в зависимости от версии, на цветном информационном
дисплее 3 110, и сопровождаются
звуковыми сигналами.
Водитель должен самостоятельно
работать педалью акселератора и
тормоза и переключать передачи.
Управление поворотом колес
осуществляется автоматически.
Система упреждающей помощи
при парковке может включиться
только при движении передним
ходом.
Page 181 of 289

Вождение и управление автомобилем179Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой
облегчения парковки передним и задним ходом; см. предыдущийраздел. Обе системы используют
одни и те же датчики в переднем и
заднем бамперах.
Клавиша D и порядок работы
системы
Включение системы упреждающей помощи при парковке и системы
облегчения парковки передним и
задним ходом осуществляется
нажатием одной клавиши:
Кратковременным нажатием на D включается или отключается
система облегчения парковки.
Длительным нажатием на D
(примерно 1 секунду) включается и
отключается система упреждаю‐
щей помощи при парковке (см.
отдельное описание ниже).Кнопка D системы облегчения
парковки действует следующим
образом:
● Если в текущий момент вклю‐ чена только система облегче‐
ния парковки передним и
задним ходом, кратковремен‐
ное нажатие клавиши отклю‐
чает эту систему.
● Если в текущий момент вклю‐ чена только система облегче‐
ния парковки передним и
задним ходом, длительное
нажатие клавиши включает
систему упреждающей
помощи при парковке.
● Если активна только расши‐ ренная система помощи при
парковке и эта система нахо‐
дится в режиме поиска парко‐
вочного места, короткое нажа‐
тие на кнопку активирует
систему помощи при парковке
передним и задним ходом.
● Если активна только расши‐ ренная система облегчения
парковки и эта система нахо‐
дится в режиме въезда на
парковочное место, короткоенажатие на кнопку деактиви‐
рует расширенную систему
облегчения парковки.
● Если система упреждающей помощи при парковке вклю‐
чена, то длительным нажатием
отключается как эта система,
так и система помощи при
парковке передним и задним
ходом.
● Если выбрана передача перед‐
него хода или нейтраль, то
коротким нажатием вклю‐
чается и отключается система
помощи при парковке пере‐
дним ходом.
● Если выбрана передача заднего хода, кратковремен‐
ное нажатие клавиши вклю‐
чает и отключает систему
облегчения парковки пере‐
дним и задним ходом.
Page 182 of 289

180Вождение и управление автомобилемВключение
Во время поиска места для
парковки систему можно включить
длительным нажатием на D.
Система распознает и запоминает
места, подходящие для парковки
на удалении до 10 м для парал‐
лельной и 6 м для перпендикуляр‐
ной парковки, даже в режиме
облегчения парковки.
Включить систему можно при
скорости движения не более
30 км/ч. Система будет выполнять
поиск подходящего места для
парковки на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между вашим автомобилем и
рядом припаркованных автомоби‐
лей составляет 1,8 м для парал‐
лельной парковки и 2,5 м для
перпендикулярной парковки.
Порядок работыРежим поиска места для парковки
Индикация на дисплее
информационного центра
водителя
Нажатием на SET/CLR выберите
на дисплее информационного
центра водителя режим поиска
места для параллельной или
перпендикулярной парковки.
По умолчанию система ищет места для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для
парковки со стороны водителя,
включите указатели поворота со
стороны водителя.
Page 183 of 289

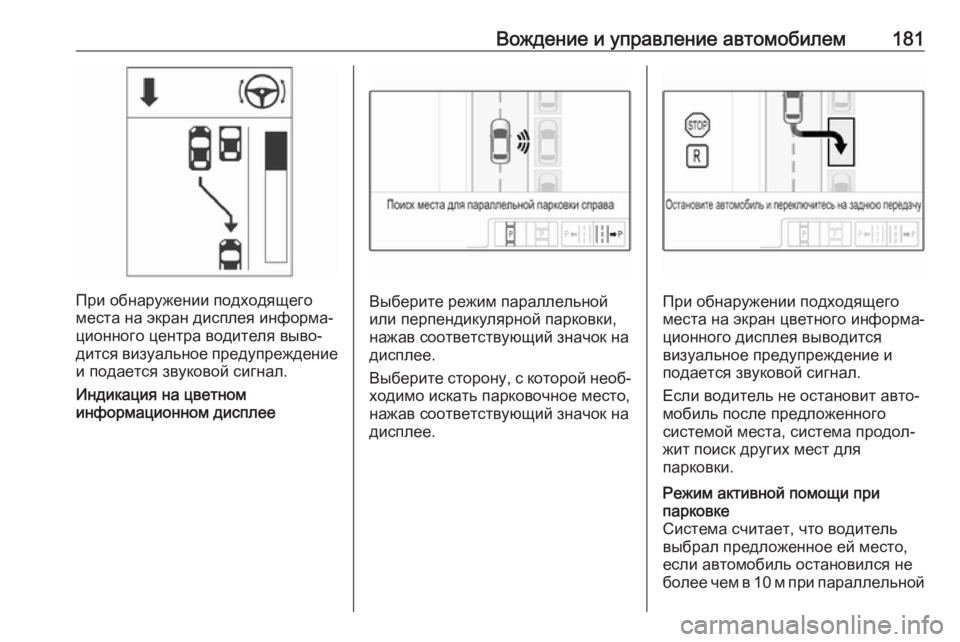

Вождение и управление автомобилем181
При обнаружении подходящего
места на экран дисплея информа‐
ционного центра водителя выво‐
дится визуальное предупреждение
и подается звуковой сигнал.
Индикация на цветном
информационном дисплееВыберите режим параллельной
или перпендикулярной парковки,
нажав соответствующий значок на
дисплее.
Выберите сторону, с которой необ‐
ходимо искать парковочное место,
нажав соответствующий значок на
дисплее.При обнаружении подходящего
места на экран цветного информа‐
ционного дисплея выводится
визуальное предупреждение и
подается звуковой сигнал.
Если водитель не остановит авто‐
мобиль после предложенного
системой места, система продол‐
жит поиск других мест для
парковки.
Режим активной помощи при
парковке
Система считает, что водитель выбрал предложенное ей место,
если автомобиль остановился не
более чем в 10 м при параллельной
Page 184 of 289

182Вождение и управление автомобилемпарковке или 6 м при перпендику‐
лярной парковке от того места, где
система выдала сообщение
Остановиться . Система рассчиты‐
вает оптимальную траекторию
заезда автомобиля на парковочное
место.
Кратковременная вибрация руле‐
вого колеса после включения
задней передачи свидетельствует
о том, что система контролирует
работу рулевого управления.
Маневрирование при постановке
автомобиля на стоянку осуществ‐
ляется автоматически, при этом
водитель получает подробные
инструкции о том, когда необхо‐
димо затормозить, увеличить
скорость или переключить пере‐
дачу. Водителю необходимо отпу‐
стить рулевое колесо.
Всегда внимательно следите за
звуковыми сигналами системы
облегчения парковки спереди и
сзади. Непрерывный сигнал указы‐
вает, что расстояние до препят‐
ствия меньше примерно 30 см.Если по какой-то причине води‐
телю необходимо взять рулевое
управление, держите рулевое
колесо только за внешний край.
При этом автоматическое управле‐
ние рулевым механизмом отклю‐
чится.Отображение информации
На дисплее могут отображаться
следующие инструкции:
● общие рекомендации и преду‐ преждения
● предупреждение о том, что скорость движения автомо‐
биля превышает 30 км/ч в
режиме поиска места для
парковки или 8 км/ч в режиме
активной помощи при парковке
● требование остановить авто‐ мобиль после обнаружения
свободного места для
парковки
● указания по управлению авто‐ мобилем во время парковки
● инструкции о необходимости переключиться на переднюю
или заднюю передачу● инструкции о необходимости увеличить или замедлить
скорость
● некоторые инструкции сопро‐ вождаются отображением
индикатора состояния на
дисплее информационного
центра водителя
● при успешном завершении парковки появляется всплы‐
вающий значок и звучит сигнал
● сообщение об отмене парко‐ вочного маневра
Приоритеты индикации сообщений
на дисплее
Индикация системы упреждающей
помощи при парковке на дисплее
информационного центра води‐
теля может прерываться выводом
информационных сообщений
более высокого приоритета. После того, как текущее сообщение будет подтверждено нажатием SET/CLR
на подрулевом рычаге, на экран
дисплея снова выводятся сообще‐
ния системы упреждающей
