Уход за автомобилем207

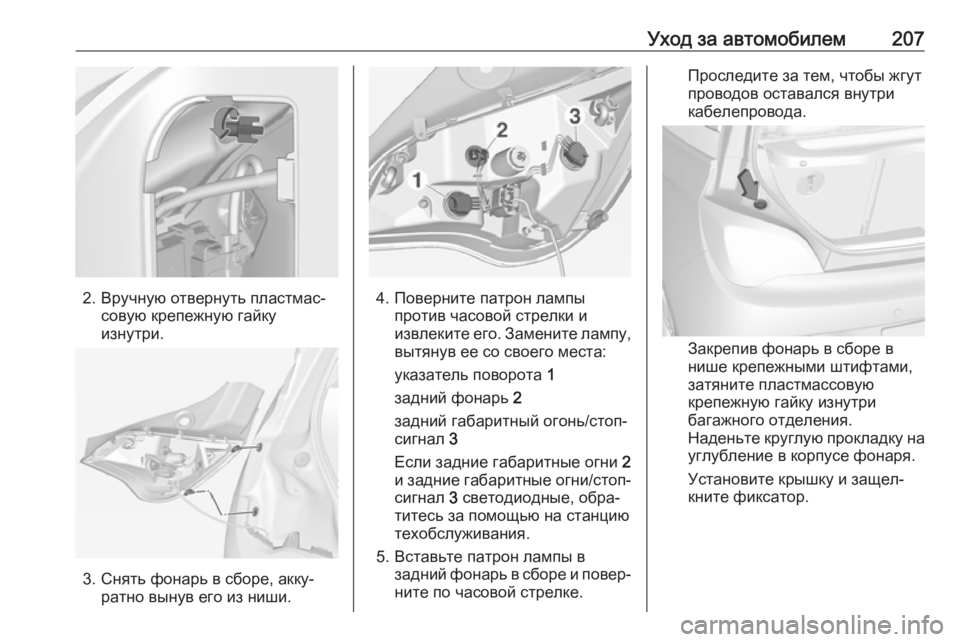

2. Вручную отвернуть пластмас‐совую крепежную гайку
изнутри.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Поверните патрон лампыпротив часовой стрелки иизвлеките его. Замените лампу,
вытянув ее со своего места:
указатель поворота 1
задний фонарь 2
задний габаритный огонь/стоп-
сигнал 3
Если задние габаритные огни 2
и задние габаритные огни/стоп- сигнал 3 светодиодные, обра‐
титесь за помощью на станцию
техобслуживания.
5. Вставьте патрон лампы в задний фонарь в сборе и повер‐ните по часовой стрелке.
Проследите за тем, чтобы жгут
проводов оставался внутри
кабелепровода.
Закрепив фонарь в сборе в
нише крепежными штифтами,
затяните пластмассовую крепежную гайку изнутри
багажного отделения.
Наденьте круглую прокладку на углубление в корпусе фонаря.
Установите крышку и защел‐
кните фиксатор.
Page 210 of 289
208Уход за автомобилемФонарь заднего хода / задний
противотуманный фонарь
Фонарь заднего хода установлен
на бампере справа, задний проти‐
вотуманный фонарь установлен на
бампере слева.
Порядок замены ламп одинаков для обоих фонарей.

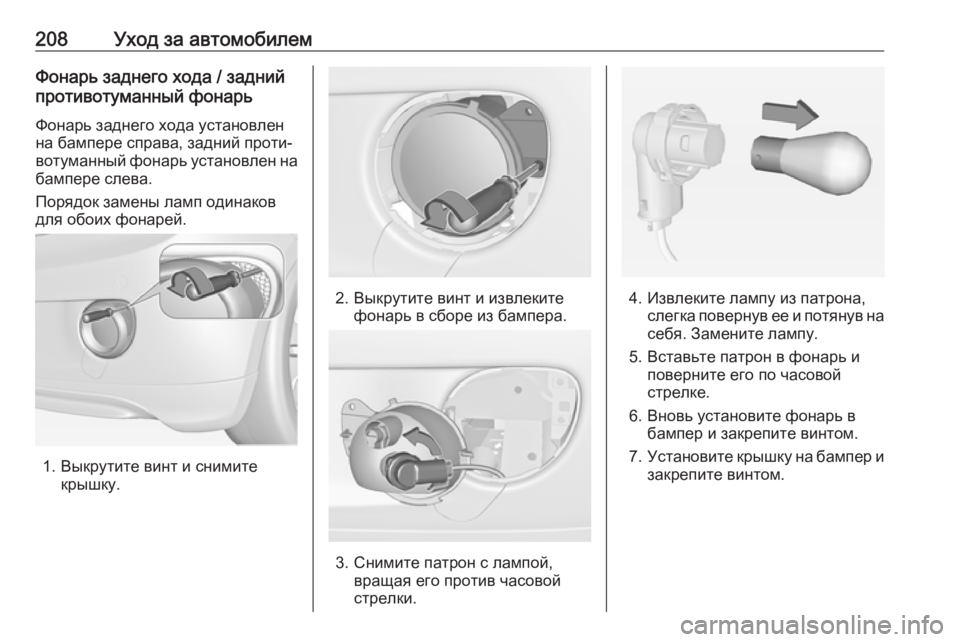

1. Выкрутите винт и снимите крышку.
2. Выкрутите винт и извлекитефонарь в сборе из бампера.
3. Снимите патрон с лампой,вращая его против часовой
стрелки.
4. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
5. Вставьте патрон в фонарь и поверните его по часовой
стрелке.
6. Вновь установите фонарь в бампер и закрепите винтом.
7. Установите крышку на бампер и
закрепите винтом.
Page 211 of 289
Уход за автомобилем209Adam Rocks

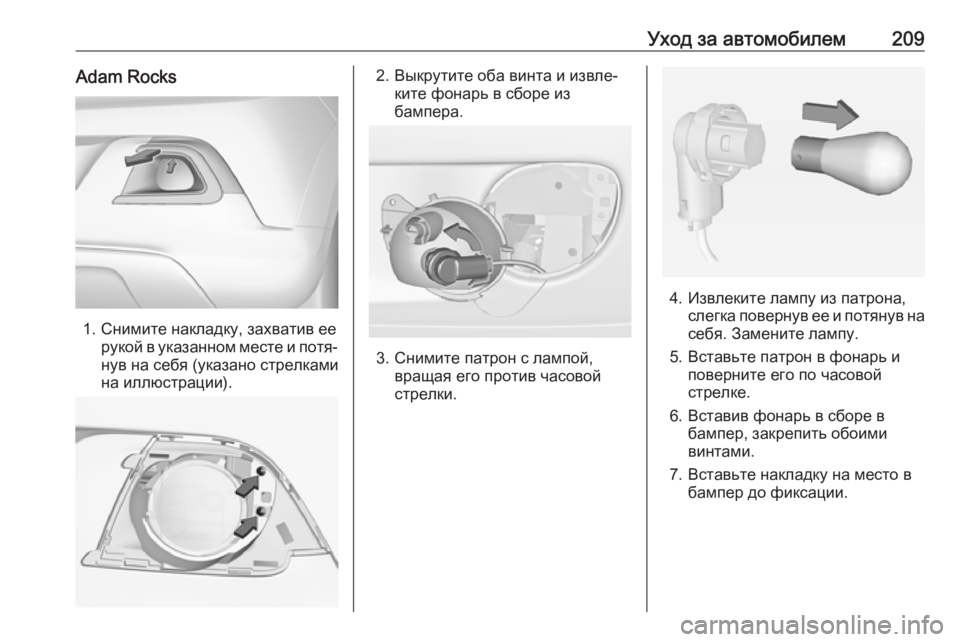

1. Снимите накладку, захватив еерукой в указанном месте и потя‐нув на себя (указано стрелками
на иллюстрации).
2. Выкрутите оба винта и извле‐ ките фонарь в сборе из
бампера.
3. Снимите патрон с лампой, вращая его против часовой
стрелки.
4. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
5. Вставьте патрон в фонарь и поверните его по часовой
стрелке.
6. Вставив фонарь в сборе в бампер, закрепить обоими
винтами.
7. Вставьте накладку на место в бампер до фиксации.
Page 212 of 289
210Уход за автомобилемПовторители указателяповорота

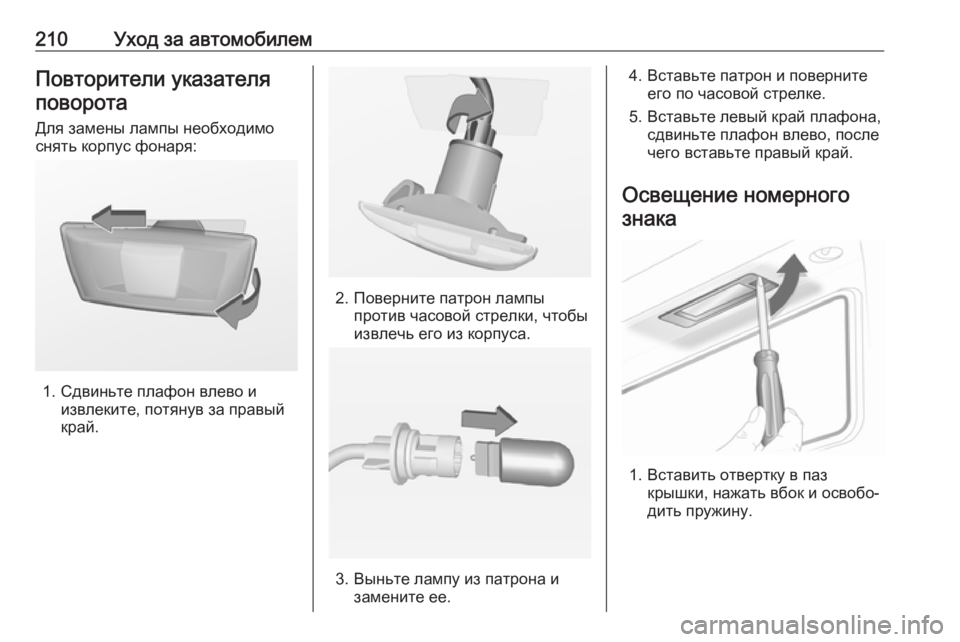

Для замены лампы необходимо снять корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из корпуса.
3. Выньте лампу из патрона и замените ее.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака

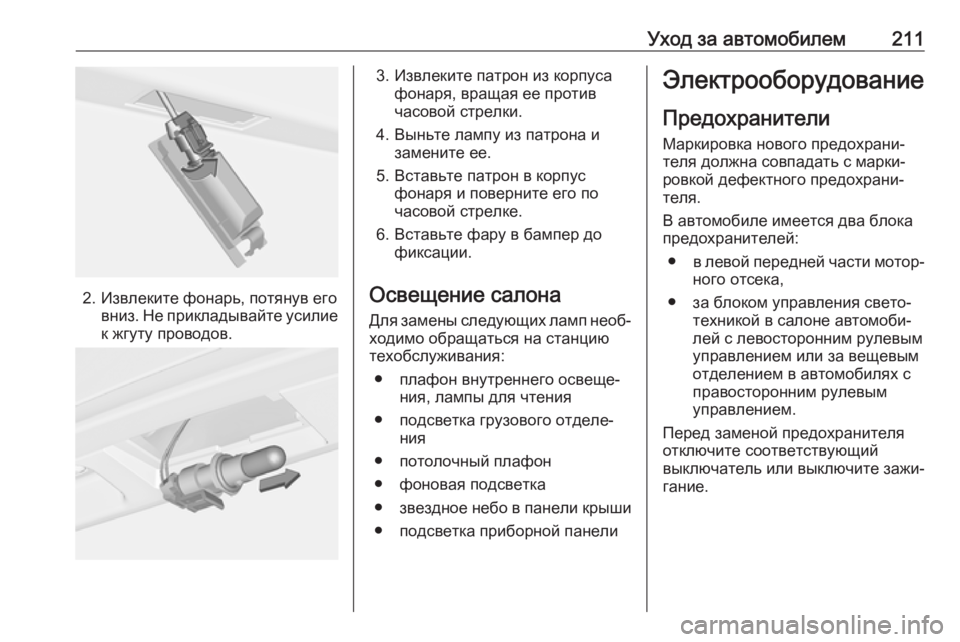

1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
Page 213 of 289

Уход за автомобилем211
2. Извлеките фонарь, потянув еговниз. Не прикладывайте усилие
к жгуту проводов.
3. Извлеките патрон из корпуса фонаря, вращая ее против
часовой стрелки.
4. Выньте лампу из патрона и замените ее.
5. Вставьте патрон в корпус фонаря и поверните его по
часовой стрелке.
6. Вставьте фару в бампер до фиксации.
Освещение салона Для замены следующих ламп необ‐
ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● потолочный плафон
● фоновая подсветка
● звездное небо в панели крыши
● подсветка приборной панелиЭлектрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в левой передней части мотор‐
ного отсека,
● за блоком управления свето‐ техникой в салоне автомоби‐
лей с левосторонним рулевым управлением или за вещевым
отделением в автомобилях с
правосторонним рулевым
управлением.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Page 214 of 289
212Уход за автомобилем

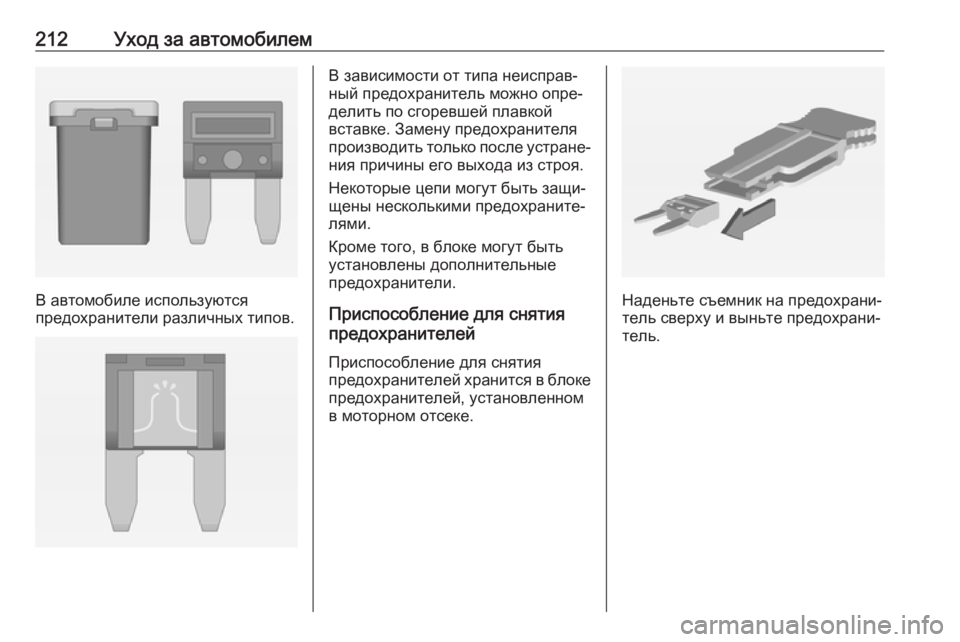

В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте съемник на предохрани‐
тель сверху и выньте предохрани‐
тель.
Page 215 of 289
Уход за автомобилем213Блок предохранителей вмоторном отсеке

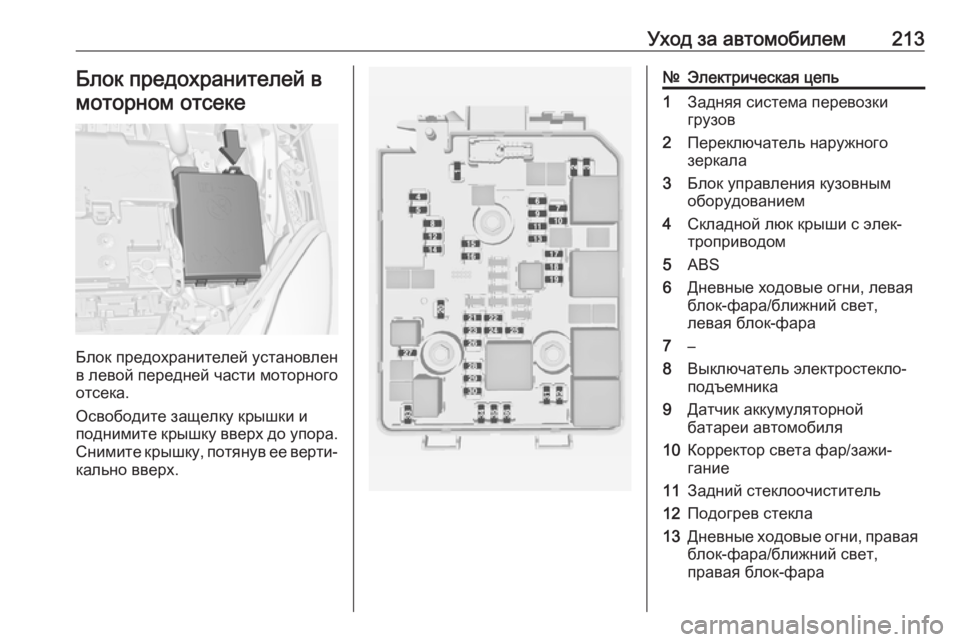

Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.
№Электрическая цепь1Задняя система перевозки
грузов2Переключатель наружного
зеркала3Блок управления кузовным
оборудованием4Складной люк крыши с элек‐
троприводом5ABS6Дневные ходовые огни, левая блок-фара/ближний свет,
левая блок-фара7–8Выключатель электростекло‐
подъемника9Датчик аккумуляторной
батареи автомобиля10Корректор света фар/зажи‐
гание11Задний стеклоочиститель12Подогрев стекла13Дневные ходовые огни, правая блок-фара/ближний свет,
правая блок-фара
Page 216 of 289

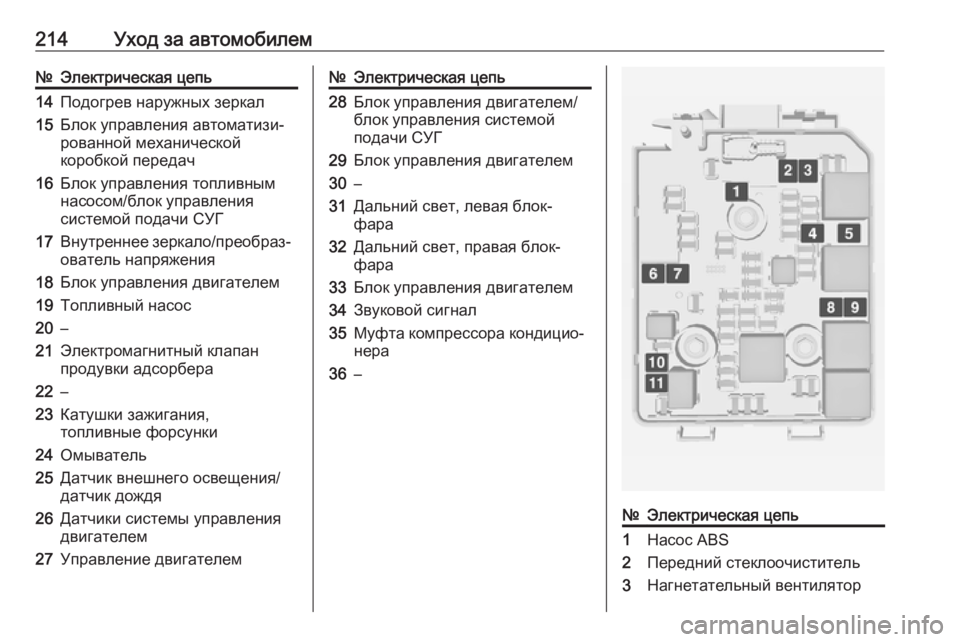

214Уход за автомобилем№Электрическая цепь14Подогрев наружных зеркал15Блок управления автоматизи‐
