Huolto ja hoito
OM52J20FI

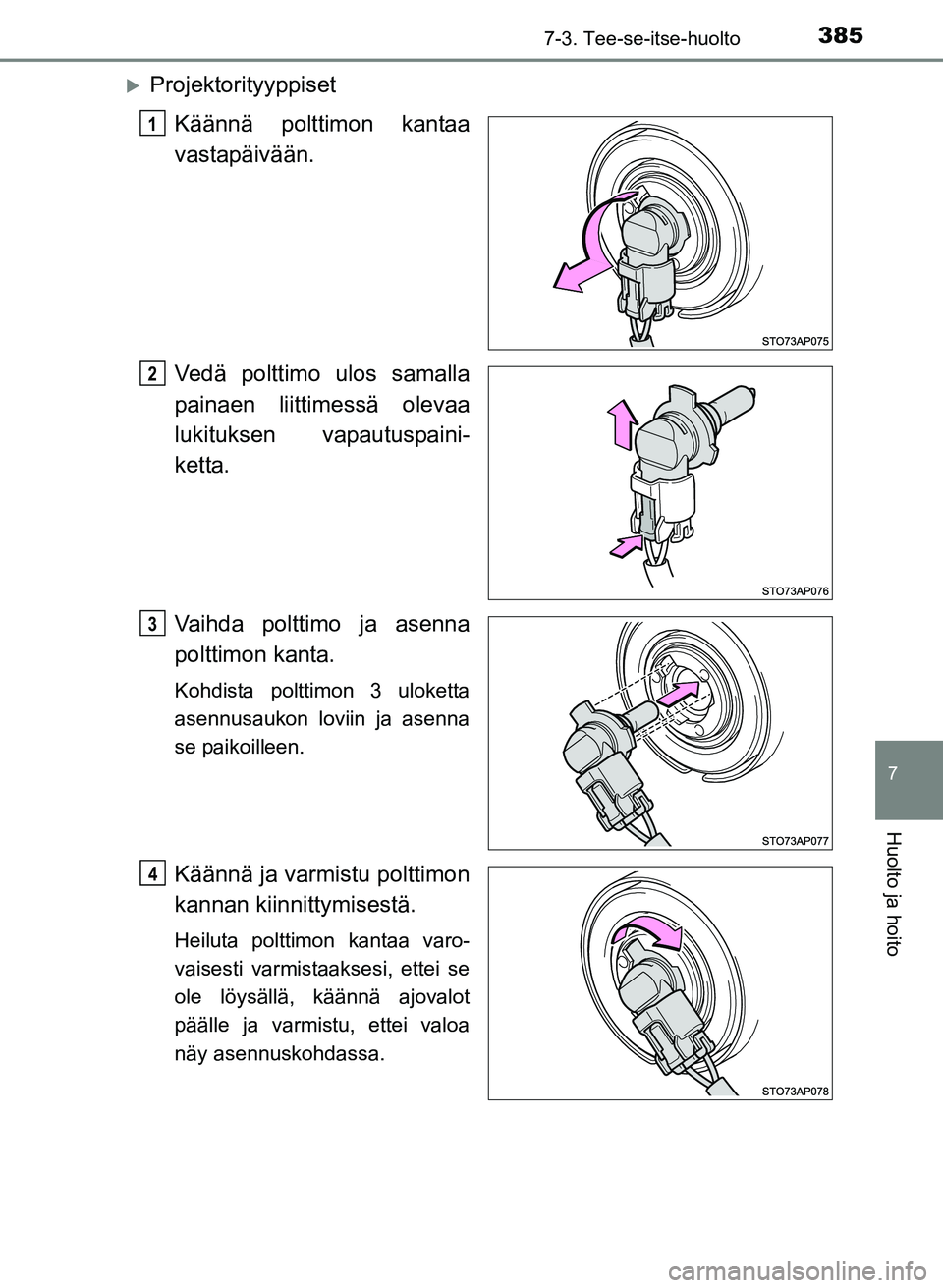

ProjektorityyppisetKäännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa
lukituksen vapautuspaini-
ketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
1
2
3
14
OM52J20FI_Yaris_F.book Page 3 85 Friday, January 27, 2017 1:15 PM

3867-3. Tee-se-itse-huolto
OM52J20FIn
Etusumuvalot (joissakin malleissa)

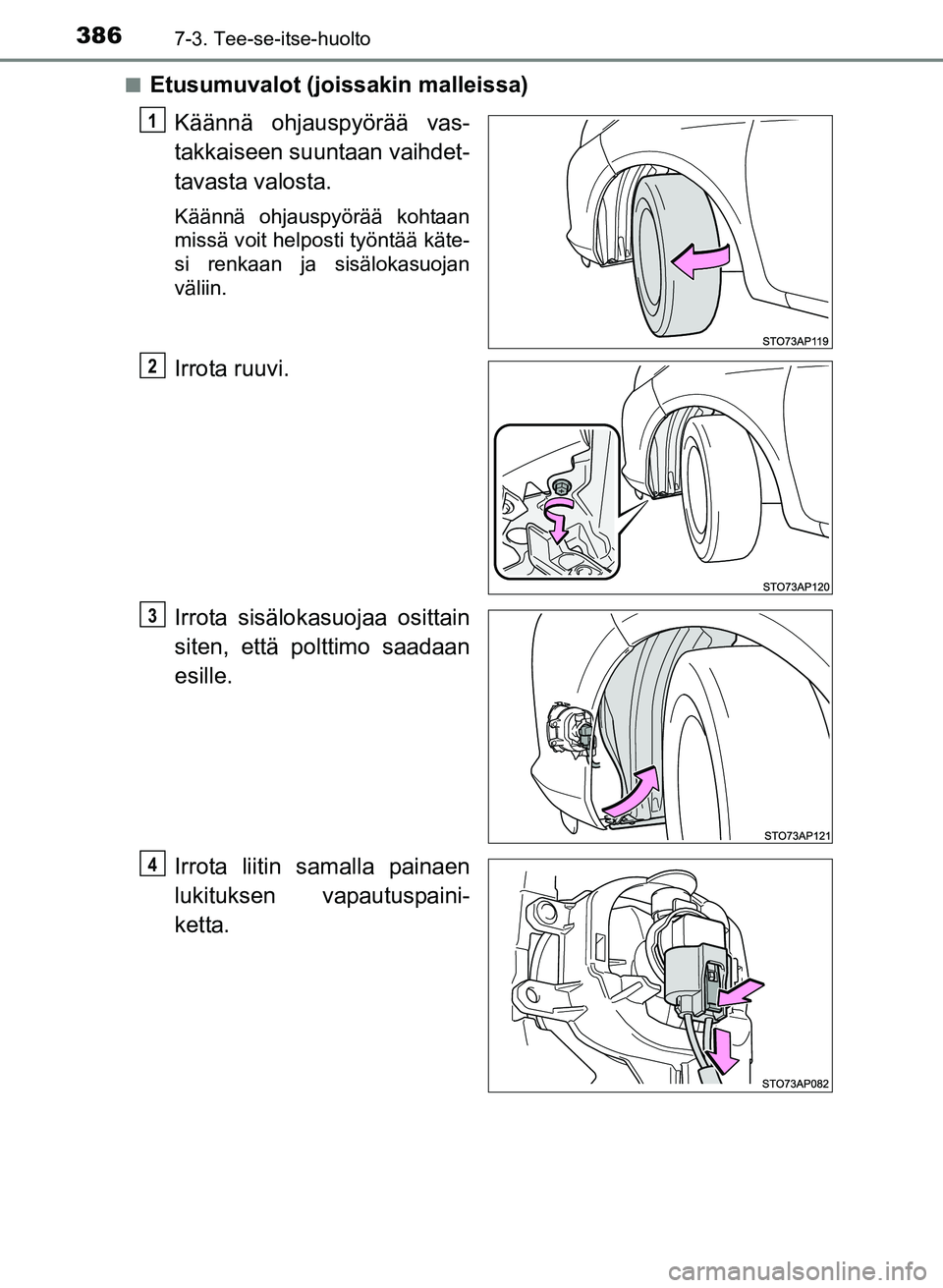

Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää käte-
si renkaan ja sisälokasuojan
väliin.
Irrota ruuvi.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
1
2
3
4
OM52J20FI_Yaris_F.book Page 3 86 Friday, January 27, 2017 1:15 PM

3877-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja kiinnitä polttimo.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.

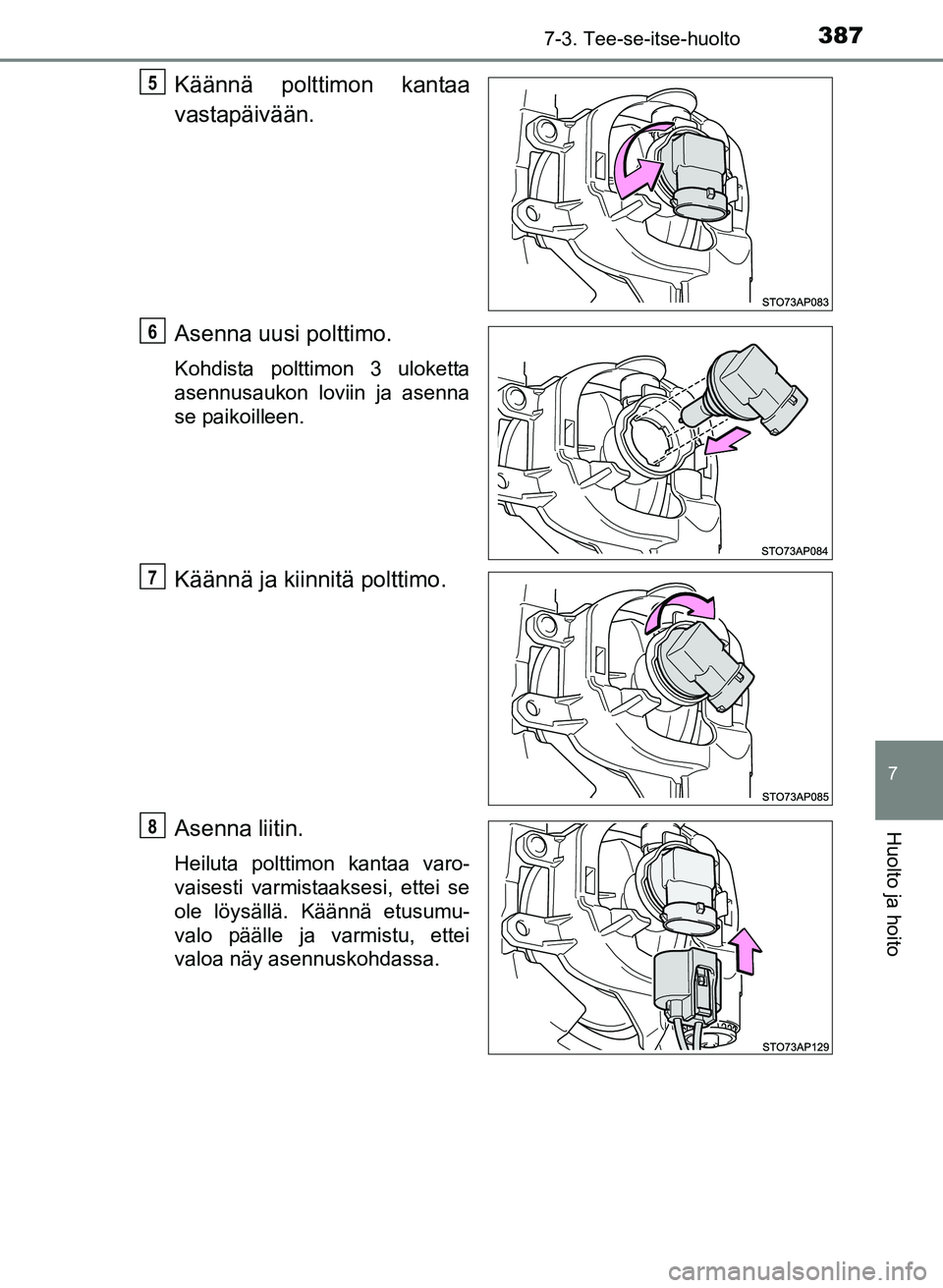

5
6
7
8
OM52J20FI_Yaris_F.book Page 387 Friday, January 27, 2017 1:15 PM

3887-3. Tee-se-itse-huolto
OM52J20FI
Kiinnitä sisälokasuoja paikoil-
leen.
Kiinnitä sisälokasuojan pää etu-
puskurin sisään.
Kiinnitä ruuvi.
nEtuseisontavalot/päiväajovalot (polttimotyyppinen)Käännä polttimon kantaa vastapäivään.
9
10
1
Ty y p p i ATy y p p i B
OM52J20FI_Yaris_F.book Page 3 88 Friday, January 27, 2017 1:15 PM

3897-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
nEtusuuntavalot
Käännä polttimon kantaa vastapäivään.
Irrota polttimo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
2
Ty y p p i ATy y p p i B
3
1
Ty y p p i ATy y p p i B
2
Ty y p p i ATy y p p i B
3
OM52J20FI_Yaris_F.book Page 389 Friday, January 27, 2017 1:15 PM

3907-3. Tee-se-itse-huolto
OM52J20FIn

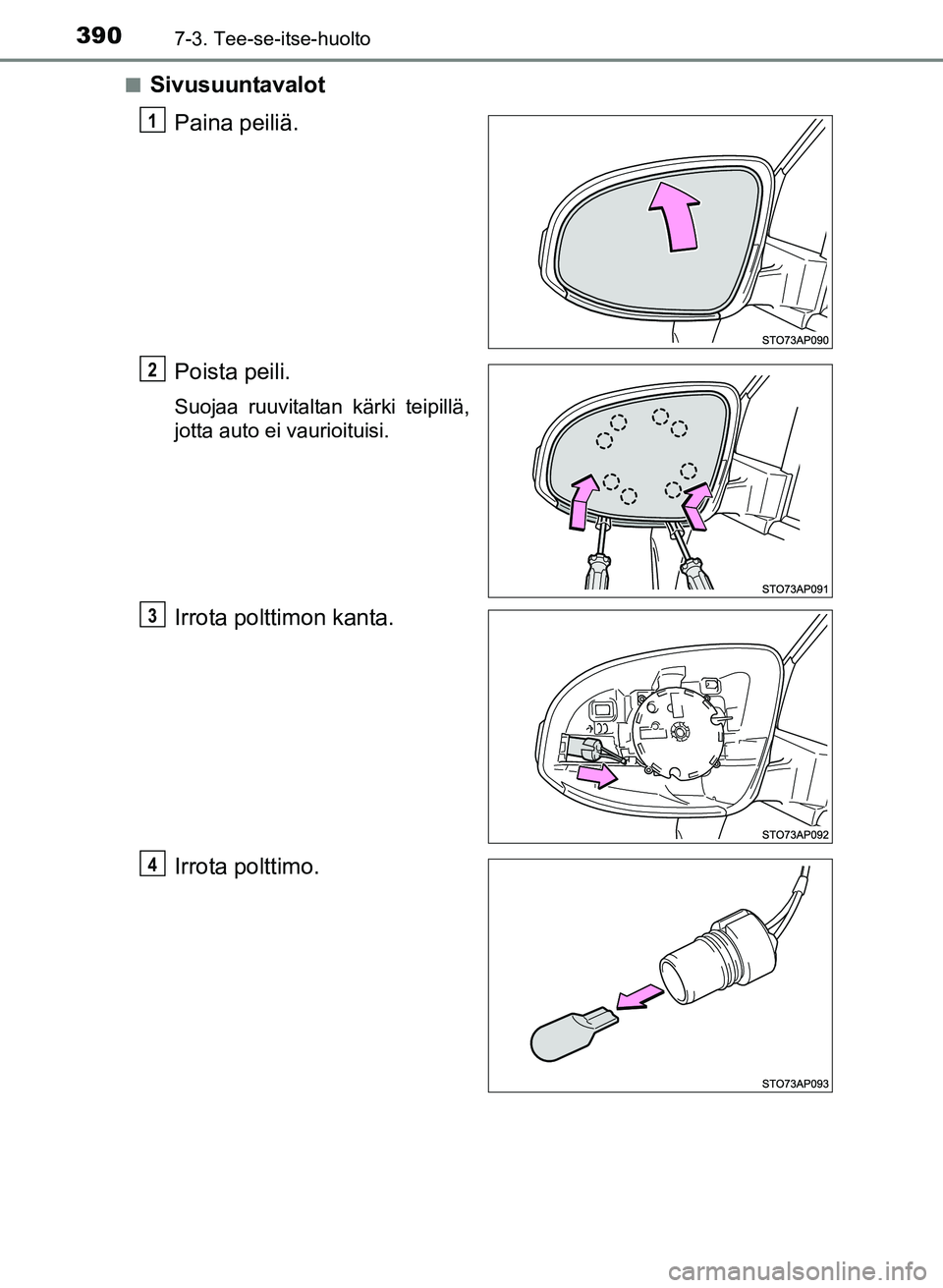

Sivusuuntavalot
Paina peiliä.
Poista peili.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimon kanta.
Irrota polttimo.
1
2
3
4
OM52J20FI_Yaris_F.book Page 3 90 Friday, January 27, 2017 1:15 PM

3917-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI

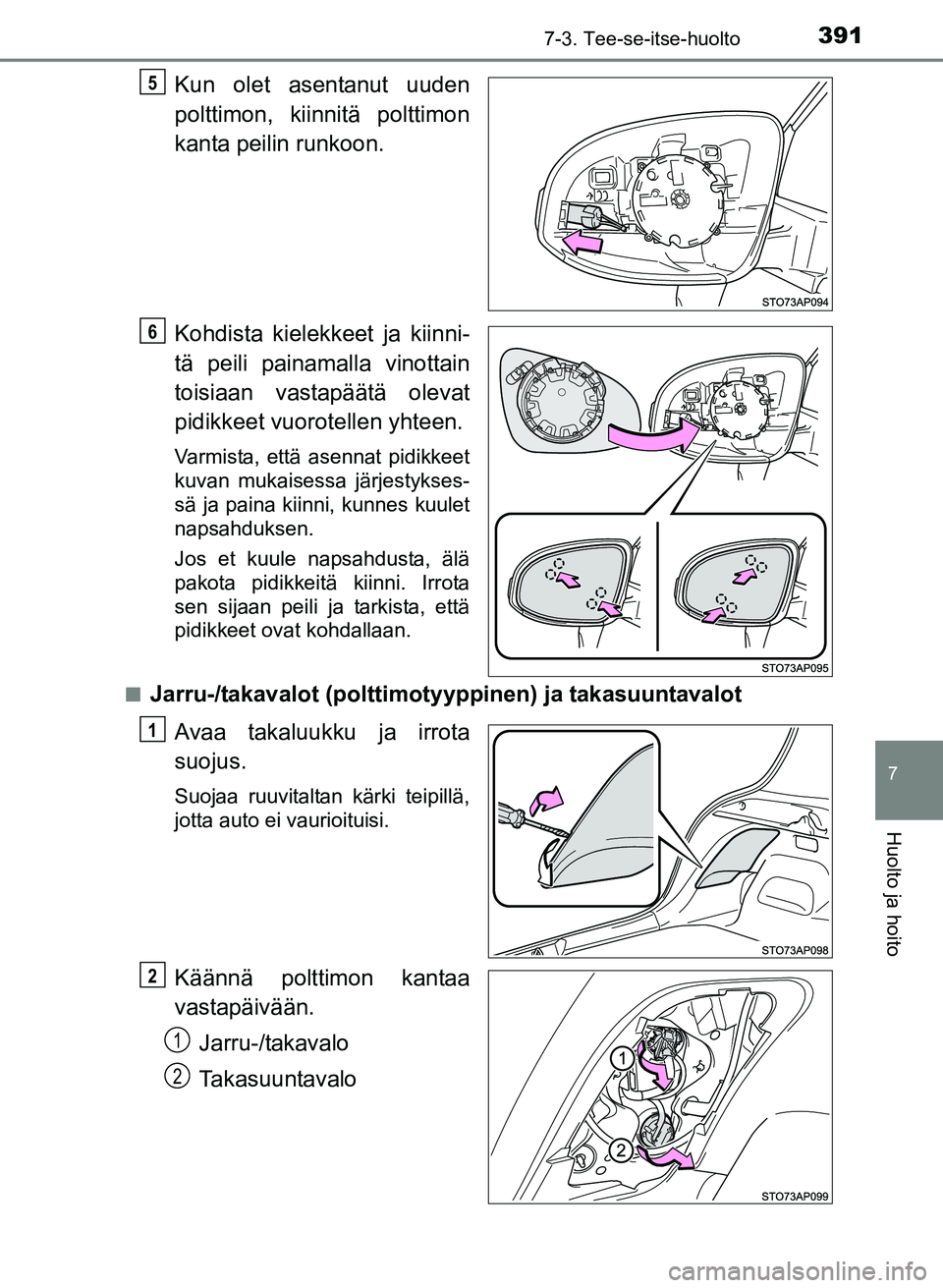

Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
Kohdista kielekkeet ja kiinni-
tä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestykses-
sä ja paina kiinni, kunnes kuulet
napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
n
Jarru-/takavalot (polttimotyyppinen) ja takasuuntavalot Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.Jarru-/takavalo
Takasuuntavalo
5
6
1
2
1
2
OM52J20FI_Yaris_F.book Page 3 91 Friday, January 27, 2017 1:15 PM

3927-3. Tee-se-itse-huolto
OM52J20FI
Irrota polttimo.Jarru-/takavalo
Takasuuntavalo
Vaihda uusi polttimo. Jarru-/takavalo
Takasuuntavalo
Käännä ja varmistu polttimon
kannan kiinnittymisestä. Jarru-/takavalo
Takasuuntavalo
Aseta suojus takaisin paikoil-
leen. Kohdista suojuksen kiinni-
tyskynnet loviin.
Kiinnitä suojus painamalla
se paikoilleen.3
1
2
4
1
2
5
1
2
6
1
2
