2017 TOYOTA YARIS Omistajan Käsikirja (in Finnish)

3377-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI

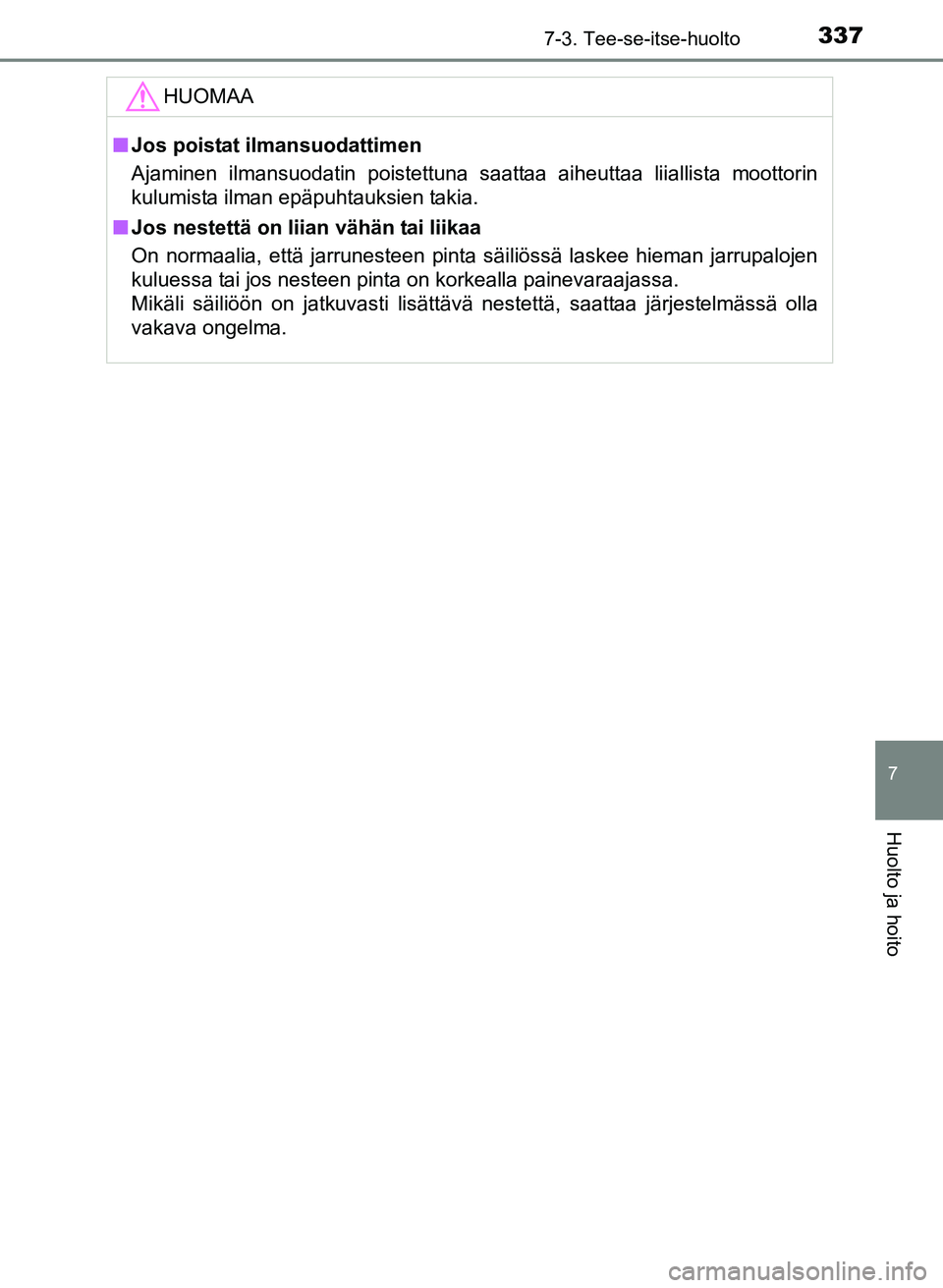

HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa liiallista moottorin
kulumista ilman epäpuhtauksien takia.
n Jos nestettä on liian vähän tai liikaa
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä\
, saattaa järjestelmässä olla
vakava ongelma.
OM52J20FI_Yaris_F.book Page 3 37 Friday, January 27, 2017 1:15 PM

3387-3. Tee-se-itse-huolto
OM52J20FI

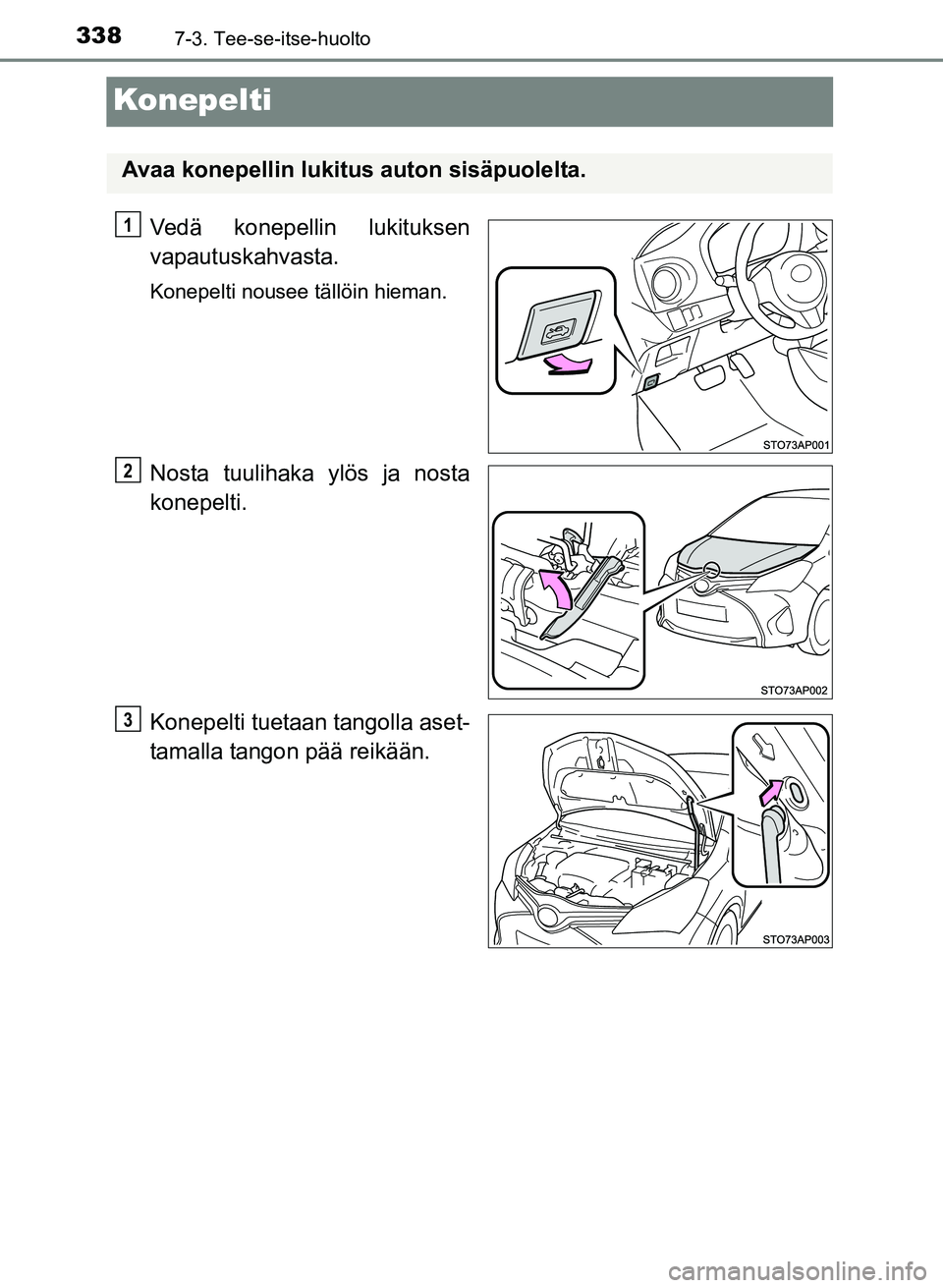

Konepelti
Vedä konepellin lukituksen
vapautuskahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla tangon pää reikään.
Avaa konepellin lukitus auton sisäpuolelta.
1
2
3
OM52J20FI_Yaris_F.book Page 3 38 Friday, January 27, 2017 1:15 PM

3397-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI

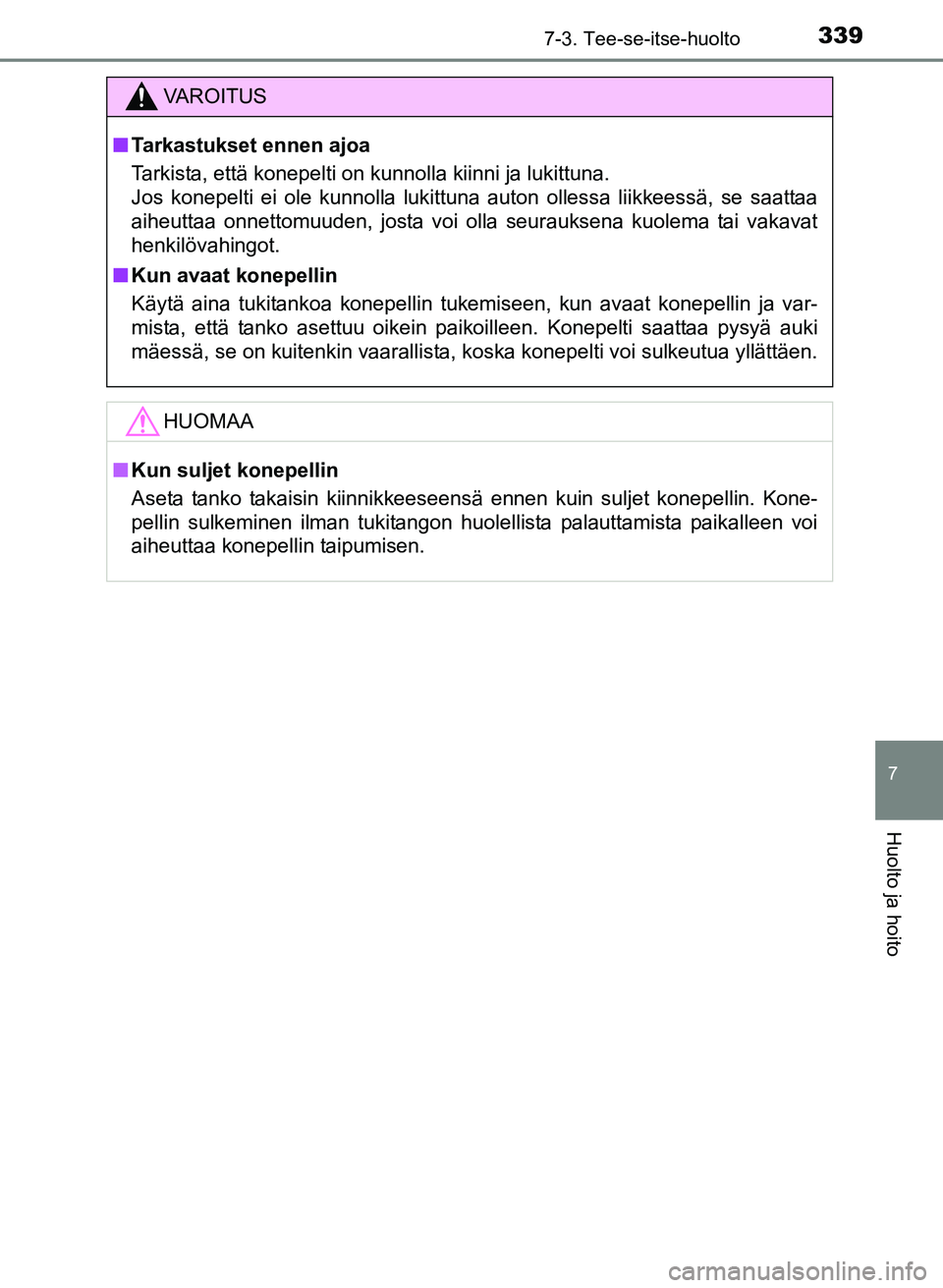

VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna auton ollessa liikkeessä, se saattaa
aiheuttaa onnettomuuden, josta voi olla seurauksena kuolema tai vakavat
henkilövahingot.
n Kun avaat konepellin
Käytä aina tukitankoa konepellin tukemiseen, kun avaat konepellin ja var-
mista, että tanko asettuu oikein paikoilleen. Konepelti saattaa pysyä auki
mäessä, se on kuitenkin vaarallista, koska konepelti voi sulkeutua yllättäen.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tukitangon huolellista palauttamista paikalleen voi
aiheuttaa konepellin taipumisen.
OM52J20FI_Yaris_F.book Page 3 39 Friday, January 27, 2017 1:15 PM

3407-3. Tee-se-itse-huolto
OM52J20FI

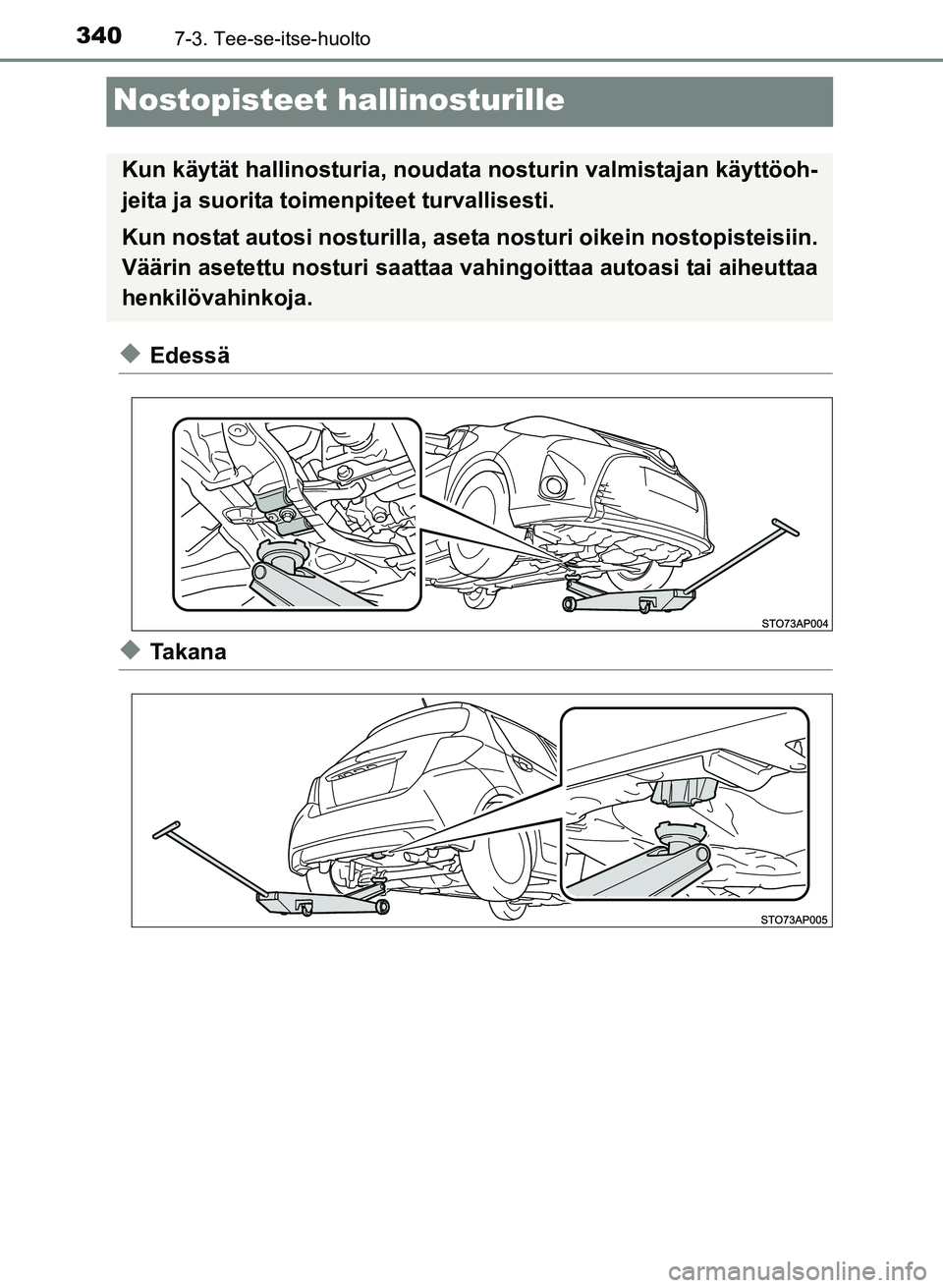

Nostopisteet hallinosturille
uEdessä
uTa k a n a
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM52J20FI_Yaris_F.book Page 3 40 Friday, January 27, 2017 1:15 PM

3417-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI

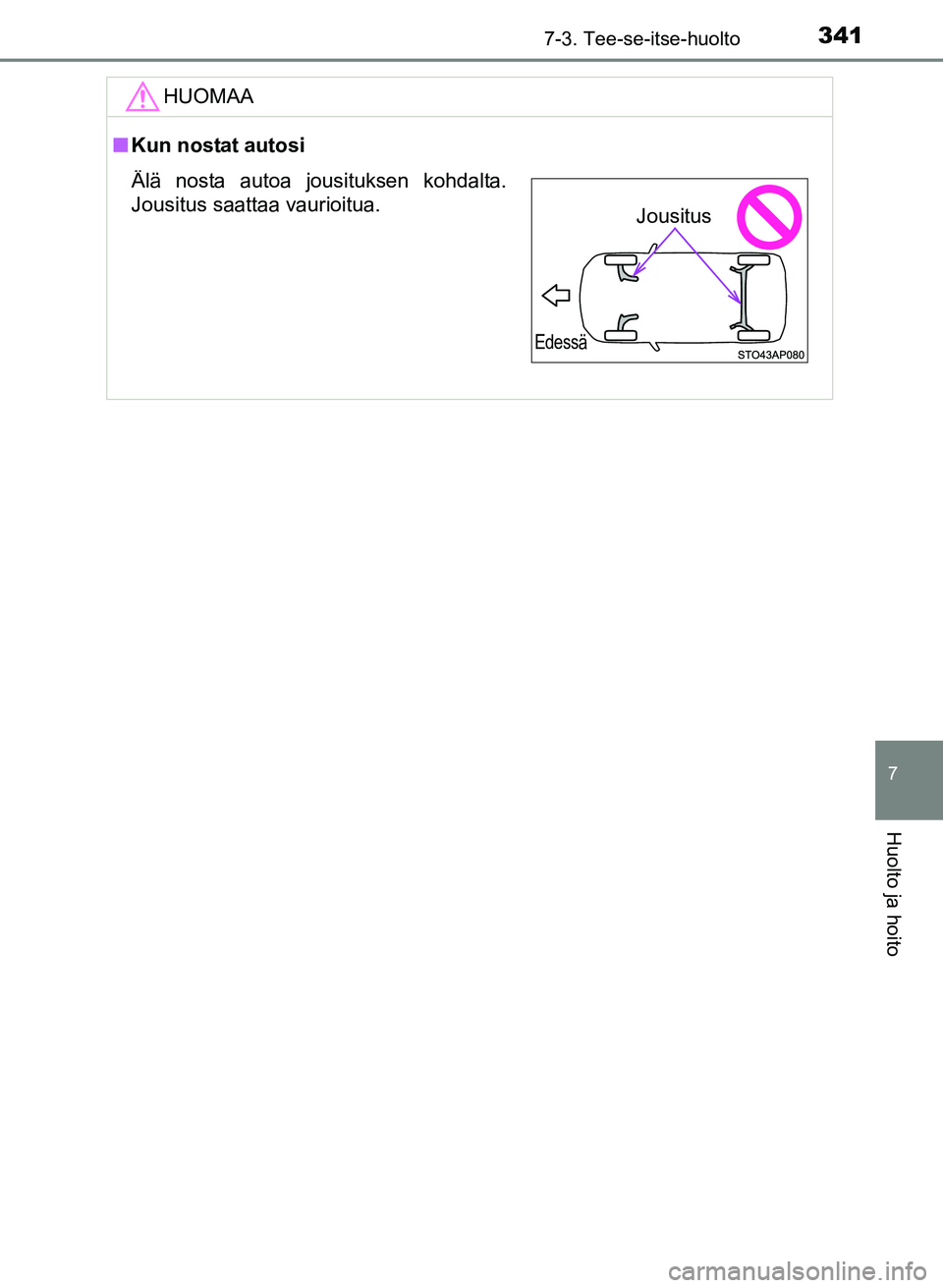

HUOMAA
nKun nostat autosi
Älä nosta autoa jousituksen kohdalta.
Jousitus saattaa vaurioitua.
Edessä
Jousitus
OM52J20FI_Yaris_F.book Page 3 41 Friday, January 27, 2017 1:15 PM

3427-3. Tee-se-itse-huolto
OM52J20FI

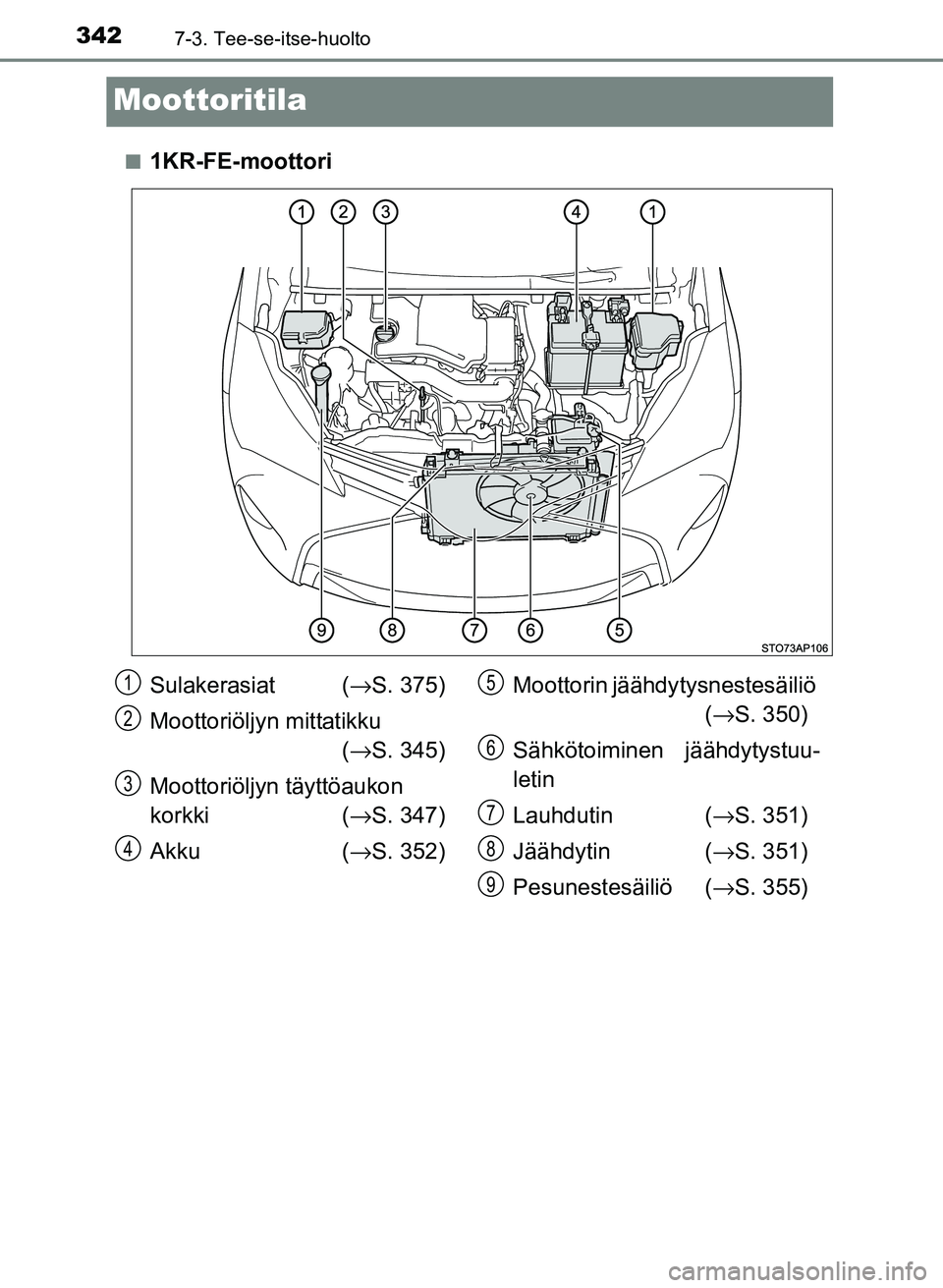

Moottoritila
n1KR-FE-moottori
Sulakerasiat (→S. 375)
Moottoriöljyn mittatikku (→ S. 345)
Moottoriöljyn täyttöaukon
korkki ( →S. 347)
Akku (→ S. 352) Moottorin jäähdy
tysnestesäiliö
(→ S. 350)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( →S. 351)
Jäähdytin ( →S. 351)
Pesunestesäiliö ( →S. 355)1
2
3
4
5
6
7
8
9
OM52J20FI_Yaris_F.book Page 3 42 Friday, January 27, 2017 1:15 PM

3437-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FIn

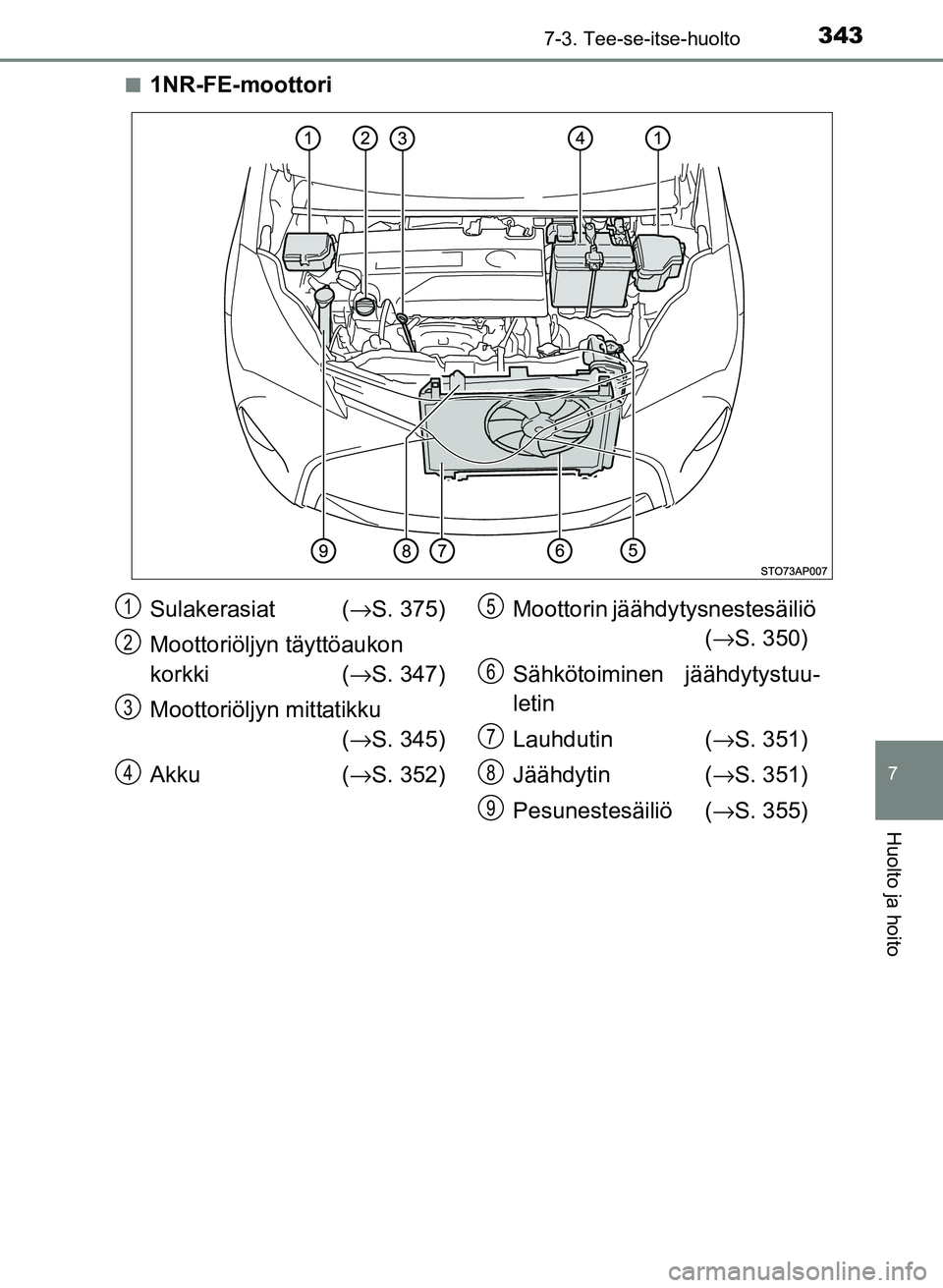

1NR-FE-moottori
Sulakerasiat (
→S. 375)
Moottoriöljyn täyttöaukon
korkki ( →S. 347)
Moottoriöljyn mittatikku (→ S. 345)
Akku (→ S. 352) Moottorin jäähdy
tysnestesäiliö
(→ S. 350)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( →S. 351)
Jäähdytin ( →S. 351)
Pesunestesäiliö ( →S. 355)1
2
3
4
5
6
7
8
9
OM52J20FI_Yaris_F.book Page 3 43 Friday, January 27, 2017 1:15 PM

3447-3. Tee-se-itse-huolto
OM52J20FIn

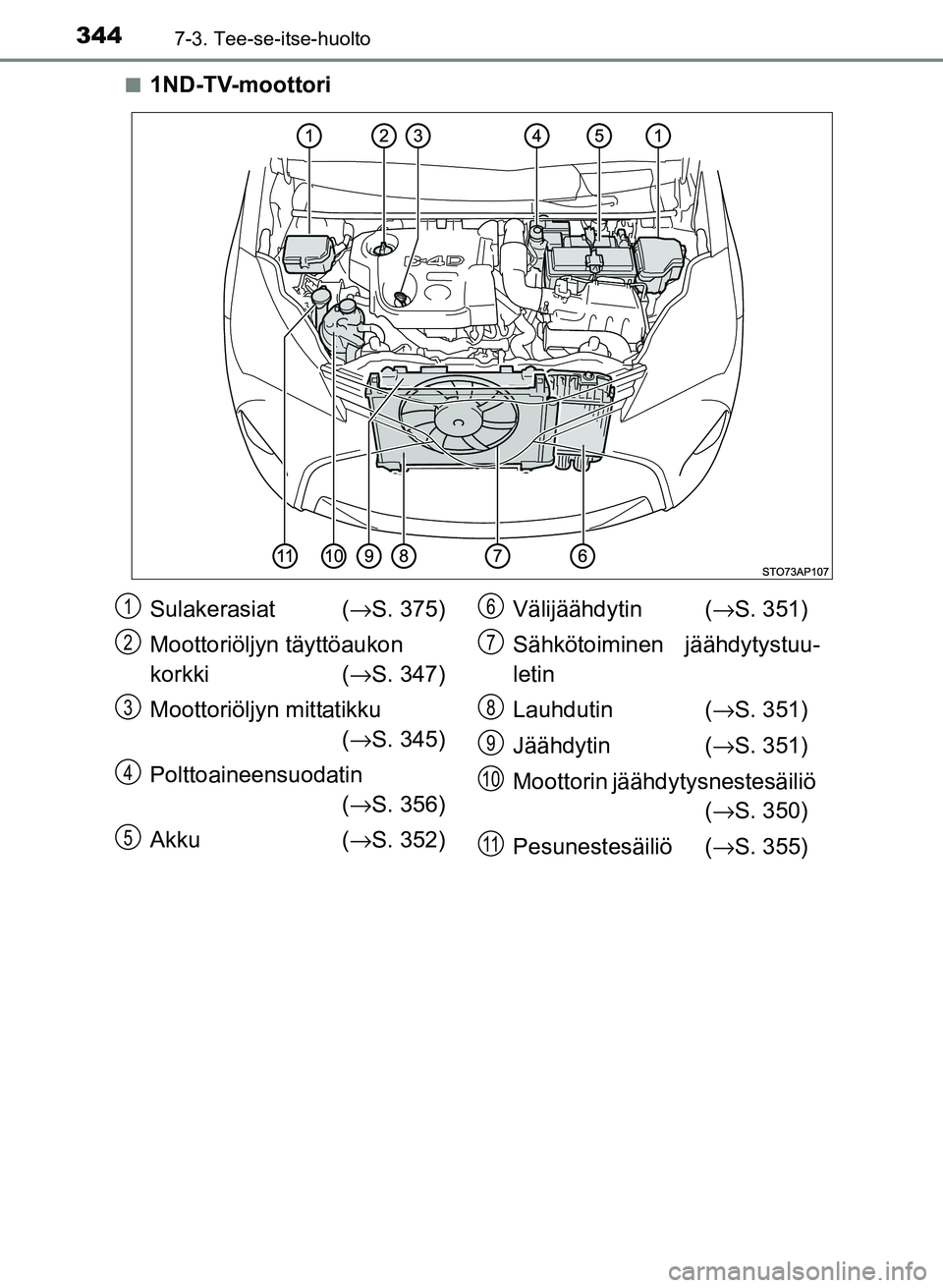

1ND-TV-moottori
Sulakerasiat (
→S. 375)
Moottoriöljyn täyttöaukon
korkki ( →S. 347)
Moottoriöljyn mittatikku (→ S. 345)
Polttoaineensuodatin (→ S. 356)
Akku (→ S. 352) Välijäähdytin (
→S. 351)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( →S. 351)
Jäähdytin ( →S. 351)
Moottorin jäähdy tysnestesäiliö
(→ S. 350)
Pesunestesäiliö ( →S. 355)1
2
3
4
5
6
7
8
9
10
11
