2017 TOYOTA YARIS Omistajan Käsikirja (in Finnish)

3777-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI

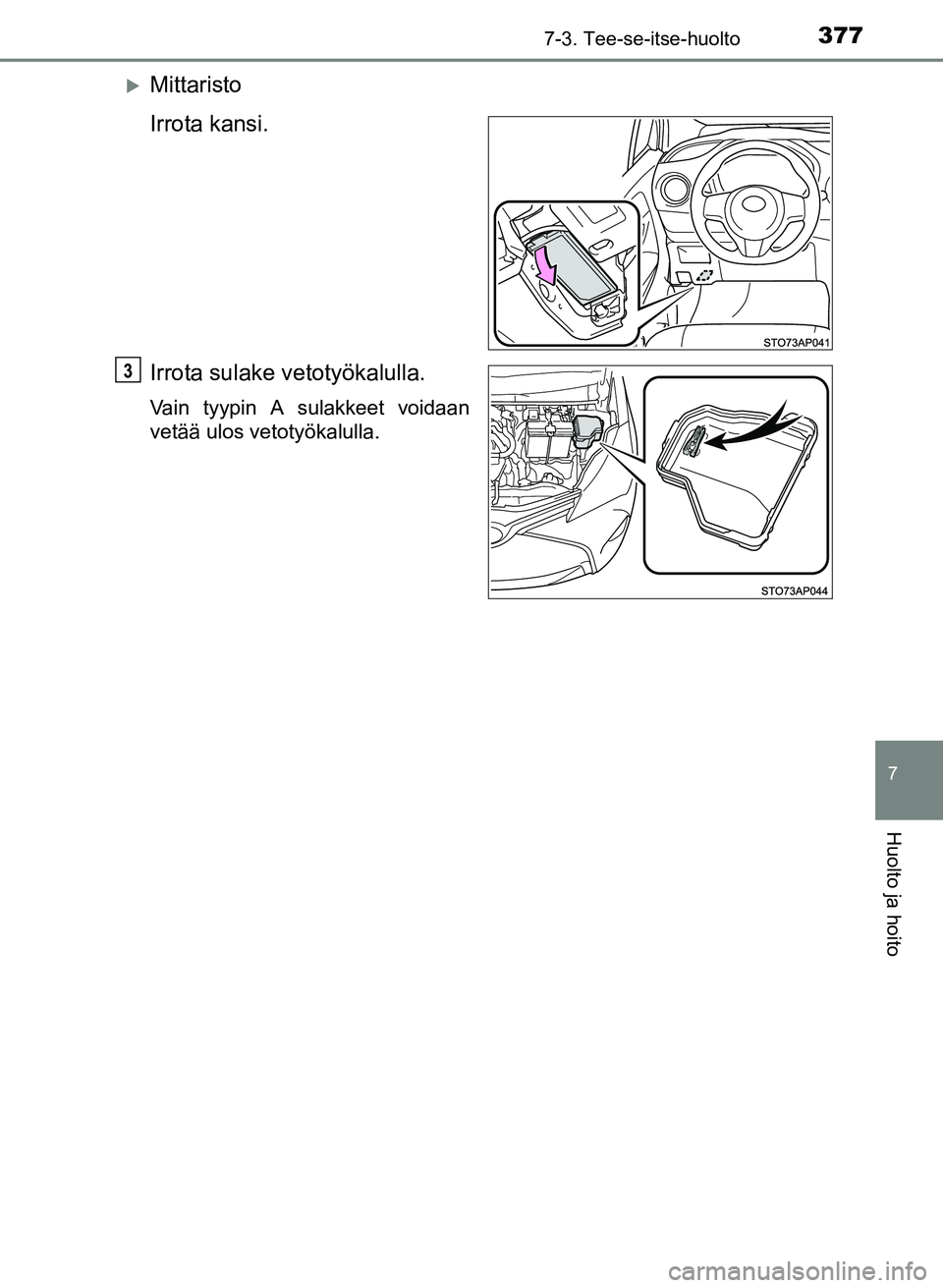

Mittaristo
Irrota kansi.
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
3
OM52J20FI_Yaris_F.book Page 377 Friday, January 27, 2017 1:15 PM

3787-3. Tee-se-itse-huolto
OM52J20FI
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyypistä A tyyppiin F:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi G:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
OM52J20FI_Yaris_F.book Page 3 78 Friday, January 27, 2017 1:15 PM

3797-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 381)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
Ty y p p i ETy y p p i F
Ty y p p i G
OM52J20FI_Yaris_F.book Page 3 79 Friday, January 27, 2017 1:15 PM

3807-3. Tee-se-itse-huolto
OM52J20FIn
Kun kiinnität suojusta (tyypin C sulakerasia)
Kiinnitä suojus takaisin paikoilleen ja
kiinnitä kumitiiviste suojukseen.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM52J20FI_Yaris_F.book Page 3 80 Friday, January 27, 2017 1:15 PM

3817-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FI

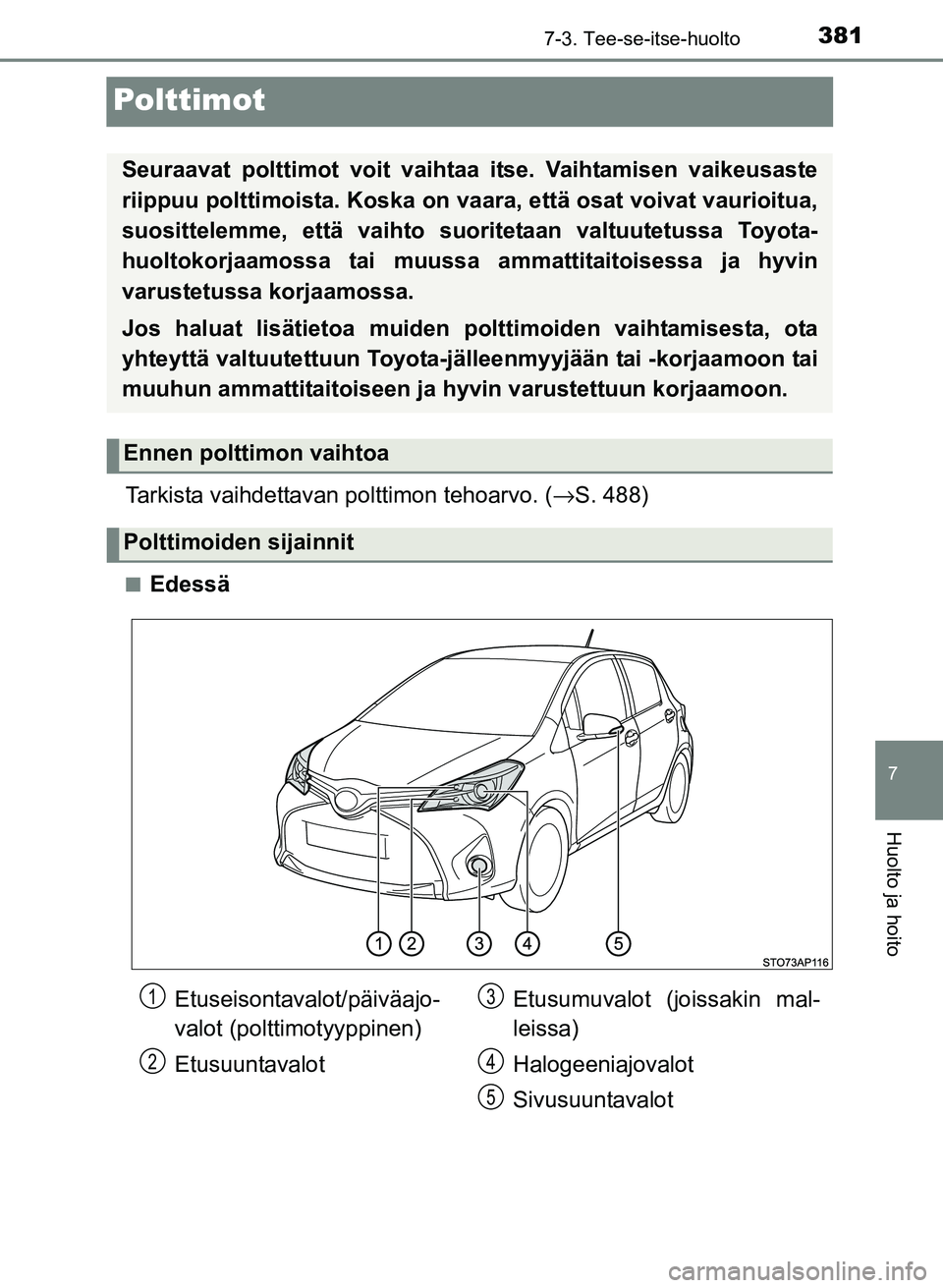

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 488)
nEdessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Jos haluat lisätietoa muiden polttimoiden vaihtamisesta, ota
yhteyttä valtuutettuun Toyota-j älleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etuseisontavalot/päiväajo-
valot (polttimotyyppinen)
Etusuuntavalot Etusumuvalot (joissakin mal-
leissa)
Halogeeniajovalot
Sivusuuntavalot1
2
3
4
5
OM52J20FI_Yaris_F.book Page 3
81 Friday, January 27, 2017 1:15 PM

3827-3. Tee-se-itse-huolto
OM52J20FIn

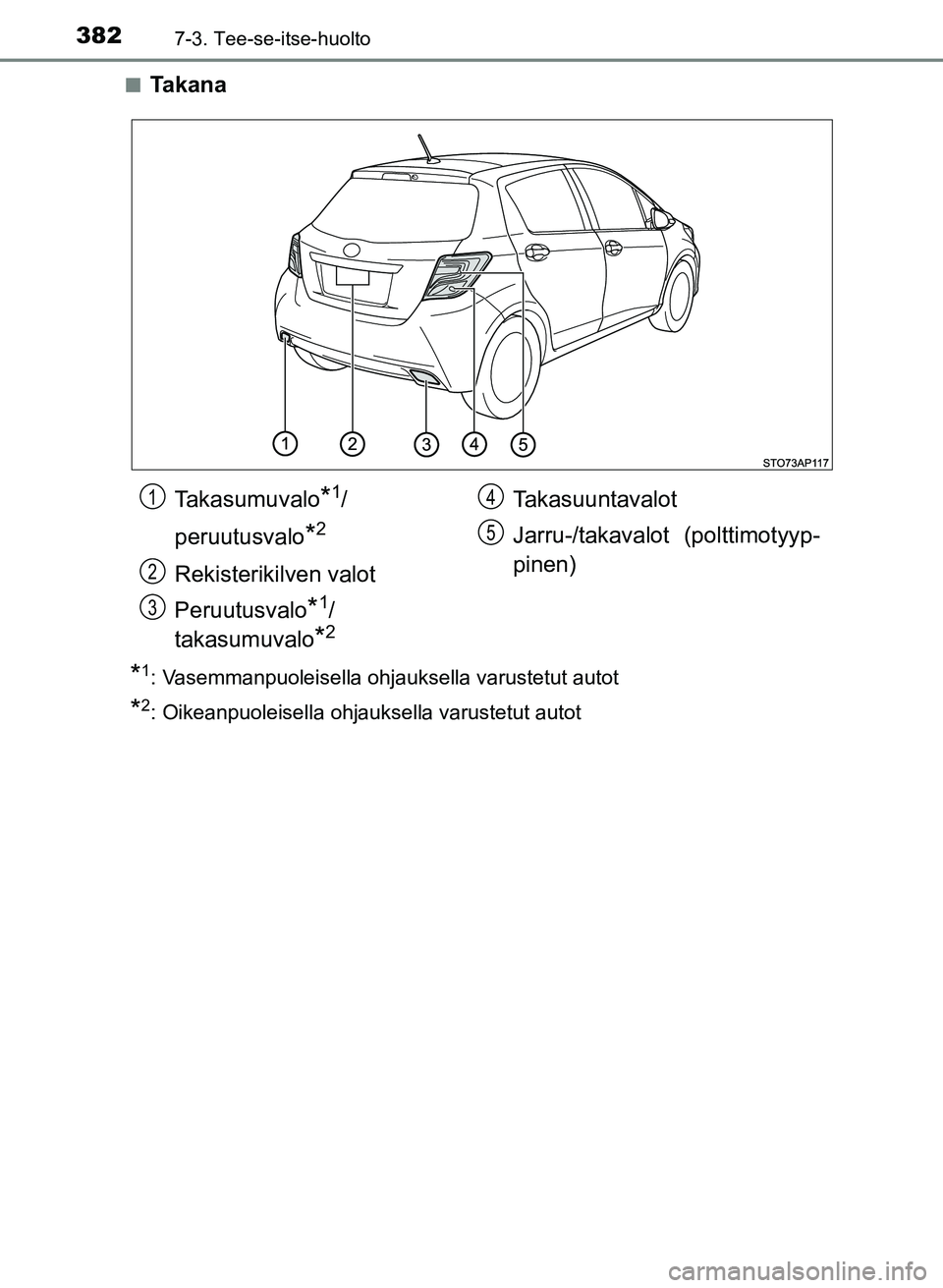

Ta k a n a
*1: Vasemmanpuoleisella ohjauksella varustetut autot
*2: Oikeanpuoleisella ohjauksella varustetut autot
Takasumuvalo*1/
peruutusvalo
*2
Rekisterikilven valot
Peruutusvalo
*1/
takasumuvalo
*2
Takasuuntavalot
Jarru-/takavalot (polttimotyyp-
pinen)1
2
3
4
5
OM52J20FI_Yaris_F.book Page 3 82 Friday, January 27, 2017 1:15 PM

3837-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52J20FIn
Halogeeniajovalot
Heijastintyyppiset
Irrota liitin.
Poista kumisuojus.
Vapauta polttimoa kiinni pitä-
vä jousi.
Irrota polttimo.
Polttimon asentamiseksi koh-
dista polttimossa olevat ulokkeet
asennusaukon loviin.
Polttimoiden vaihto
1
2
3
4
OM52J20FI_Yaris_F.book Page 3 83 Friday, January 27, 2017 1:15 PM

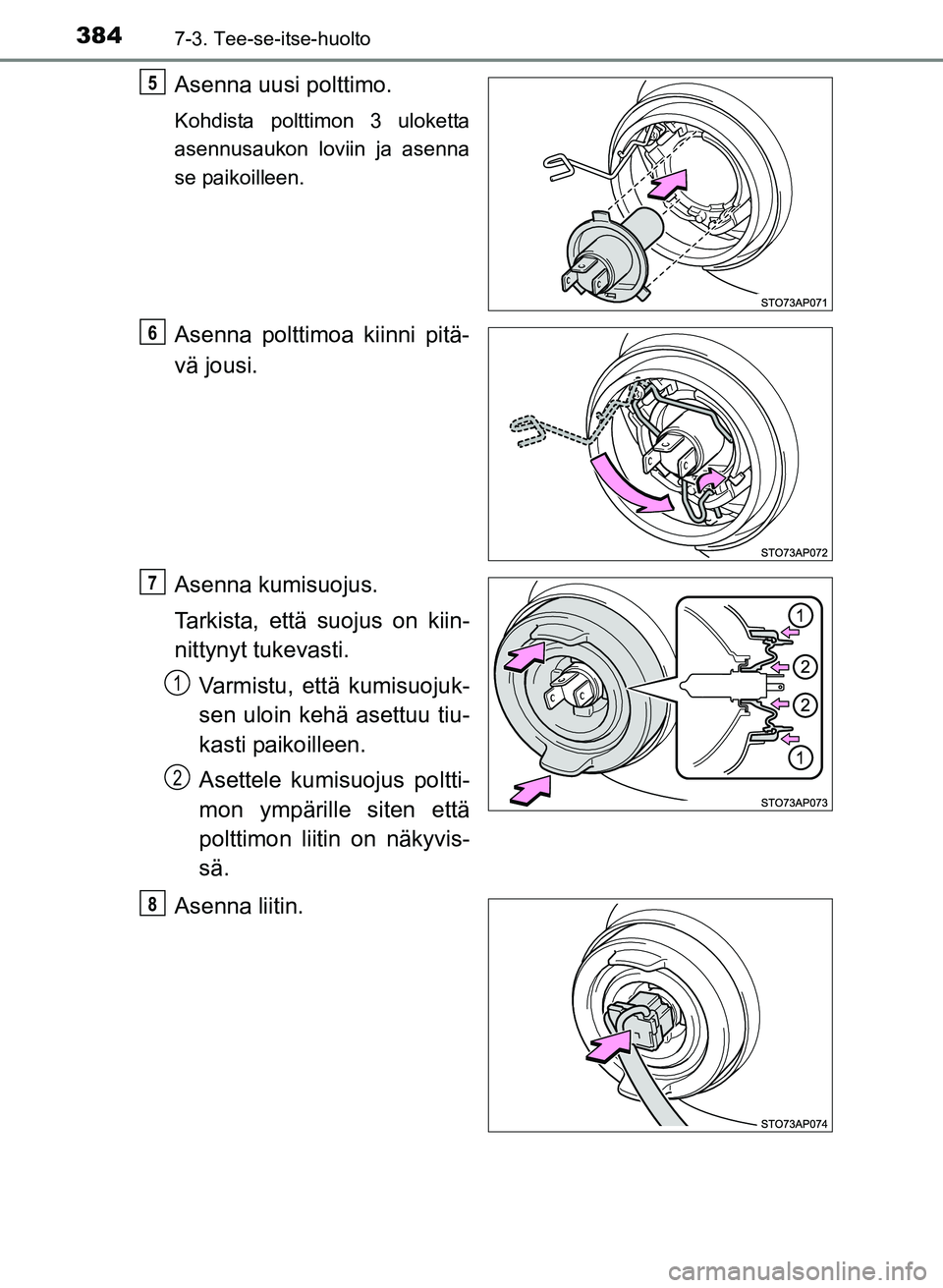

3847-3. Tee-se-itse-huolto
OM52J20FI
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Asenna polttimoa kiinni pitä-
vä jousi.
Asenna kumisuojus.
Tarkista, että suojus on kiin-
nittynyt tukevasti.Varmistu, että kumisuojuk-
sen uloin kehä asettuu tiu-
kasti paikoilleen.
Asettele kumisuojus poltti-
mon ympärille siten että
polttimon liitin on näkyvis-
sä.
Asenna liitin.
5
6
7
1
2
8
OM52J20FI_Yaris_F.book Page 3 84 Friday, January 27, 2017 1:15 PM
