2017 TOYOTA YARIS HYBRID Návod na použití (in Czech)

4498-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ
Ujistěte se, že je řadicí páka v P a sešlápněte brzdový pedál.
Dotkněte se spínače POWER
stranou elektronického klíče se
znakem Toyota.
Spínač POWER se přepne do reži-
mu ZAPNUTO.
Pokud jsou některé z dveří otevřeny
nebo zavřeny, jakmile se klíč dotýká
spínače, zazní alarm, aby signalizo-
val, že funkce startování nemůže
detekovat elektronický klíč.
Když je systém bezklíčového nastupování a startování deaktivován v při-
způsobeném nastavení, spínač POWER se přepne do režimu PŘÍSLU-
ŠENSTVÍ.
Sešlápněte pevně brzdový pedál a zkontrolujte, zda (zelený)
svítí.
St i sk něte spínač POWER.
V případě, že hybridní systém stále nelze nastartovat, kontaktujte kte-
rékoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řád-
ně kvalifikovaného a vybaveného odborníka.
■Vypnutí hybridního systému
Přesuňte řadicí páku do P a stiskněte spínač POWER, jako to děláte normál-
ně, když vypínáte hybridní systém.
■Výměna baterie v klíči
Protože výše uvedený postup je pouze dočasným opatřením, doporučujeme
ihned baterii v elektronickém klíči vyměnit, když se baterie vybije. (S. 369)
■Přepínání režimů spínače POWER
Uvolněte brzdový pedál a stiskněte spínač POWER v kroku výše.
Hybridní systém se nenastartuje a režimy budou přepínány při každém stisk-
nutí spínače. (S. 183)
■Když elektronický klíč řádně nefunguje
Ujistěte se, že systém bezklíčového nastupování a startování nebyl deaktivo-
ván v přizpůsobeném nastavení. Pokud je vypnutý, funkci zapněte.
(Přizpůsobitelné funkce: S. 475)
Startování hybridního systému
1
2
3
4
3

4508-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
Když se vybije 12V akumulátor vozidla
Pokud máte sadu startovacích (nebo nabíjecích) kabelů a druhé vozi-
dlo s 12V akumulátorem, můžete nastartovat vaše vozidlo dle níže
uvedených kroků.
Otevřete kapotu a vyjměte kryt
pojistkové skříňky.
Zatlačte výstupek dovnitř a kryt
zdvihněte.
Otevřete kryt speciálního pólo-
vého vývodu.
Zatlačte výstupek dovnitř a otevře-
te kryt.
Následující postupy mohou být použity pro nastartování hybrid-
ního systému, pokud je 12V akumulátor vozidla vybitý.
Můžete také zavolat kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
1
2

4518-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ

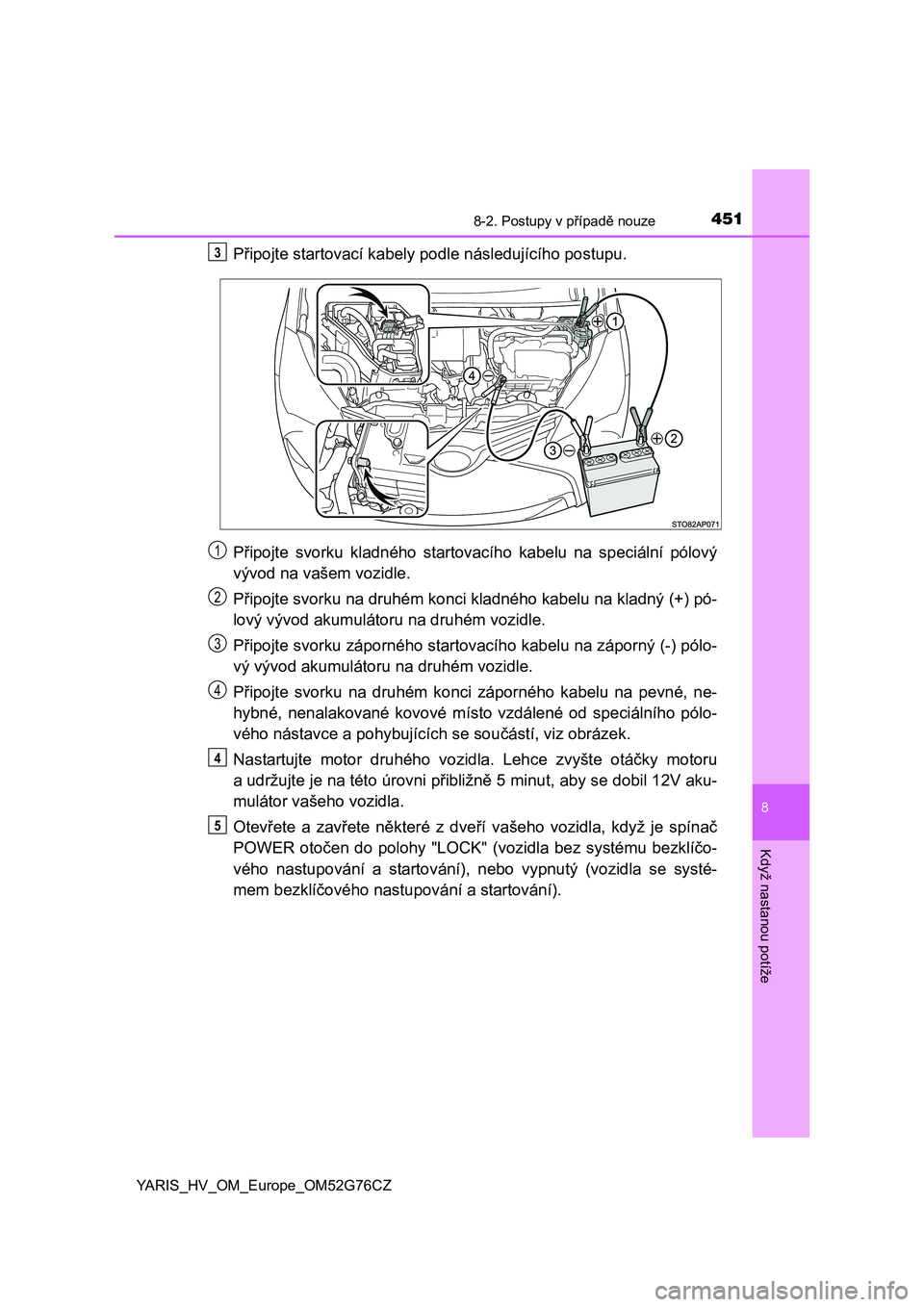

Připojte startovací kabely podle následujícího postupu.
Připojte svorku kladného startovacího kabelu na speciální pólový
vývod na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+) pó-
lový vývod akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pólo-
vý vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné, ne-
hybné, nenalakované kovové místo vzdálené od speciálního pólo-
vého nástavce a pohybujících se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přibližně 5 minut, aby se dobil 12V aku-
mulátor vašeho vozidla.
Otevřete a zavřete některé z dveří vašeho vozidla, když je spínač
POWER otočen do polohy "LOCK" (vozidla bez systému bezklíčo-
vého nastupování a startování), nebo vypnutý (vozidla se systé-
mem bezklíčového nastupování a startování).3
1
2
3
4
4
5

4528-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
Udržujte otáčky motoru na druhém vozidle a nastartujte hybridní
systém vašeho vozidla otočením spínače POWER do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo
zapnutím do režimu ZAPNUTO (vozidla se systémem bezklíčového
nastupování a startování).
Ujistěte se, že indikátor "READY" svítí. Pokud se indikátor nerozsví-
tí, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
Jakmile je hybridní systém nastartován, odstraňte startovací kabely
v přesně opačném pořadí, ve kterém byly připojeny.
Zavřete kryt speciálního pólového vývodu a nasaďte zpět kryt pojis-
tkové skříňky do původní polohy.
Při nasazování nejprve zahákněte kryt pojistkové skříňky na dva
zadní výstupky.
Jakmile hybridní systém nastartuje, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
■Startování hybridního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztlačením.
■Abyste zabránili vybití 12V akumulátoru
●Když je vypnutý hybridní systém, vypněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu atd., vypněte nepotřebné elektrické součásti.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se bude postupně vybíjet, i když se vo-
zidlo nepoužívá, z důvodu přirozeného vybíjení a účinků vysychání některých
elektrických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, 12V akumu-
látor se může vybít a hybridní systém nemusí jít nastartovat. (12V akumulátor
se dobíjí automaticky, když je hybridní systém v činnosti.)
6
7
8
9

4538-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ■Opatření, když je 12V akumulátor vybitý
●V některých případech nemusí být možné odemknout dveře použitím funk-
ce nastupování systému bezklíčového nastupování a startování ihned poté,
co je 12V akumulátor odpojen a znovu připojen. Pro odemknutí nebo zam-
knutí dveří použijte bezdrátové dálkové ovládání nebo mechanický klíč.
●Hybridní systém nemusí jít nastartovat na první pokus poté, co byl 12V aku-
mulátor dobit, ale bude startovat normálně po druhém pokusu. To není po-
rucha.
●Vozidla se systémem bezklíčového nastupování a startování: Režim spínače
POWER se zaznamená ve vozidle. Když se 12V akumulátor znovu připojí,
systém se vrátí do režimu, který byl nastaven před vybitím 12V akumulátoru.
Před odpojením 12V akumulátoru vypněte spínač POWER. Pokud byl spí-
nač POWER v režimu PŘÍSLUŠENSTVÍ nebo ZAPNUTO před vybitím 12V
akumulátoru, pak když 12V akumulátor připojíte, může být v činnosti audio-
systém a/nebo systém klimatizace.
VÝSTRAHA
■Jak zabránit požáru nebo výbuchu 12V akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěnému zapálení hořla-
vého plynu, který může vystupovat z 12V akumulátoru:
●Ujistěte se, že je každý startovací kabel připojen ke správnému pólu a že
není neúmyslně v kontaktu s jinou součástí, než zamýšleným pólem.
●Nedovolte, aby druhý konec startovacího kabelu použitého na "+" pólový
vývod přišel do kontaktu s jinými součástmi nebo kovovým povrchem
v této oblasti, jako jsou příchytky nebo nenalakovaný kov.
●Nedovolte, aby svorky startovacích kabelů + a - přišly do kontaktu mezi
sebou.
●Nekuřte, nepoužívejte zápalky, zapalovače cigaret nebo otevřený oheň
v blízkosti 12V akumulátoru.
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor zkontrolovat co nejdříve u kteréhokoliv autorizova-
ného prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifikovaného
a vybaveného odborníka. Pokud je 12V akumulátor poškozen, dalším pou-
žíváním může 12V akumulátor emitovat páchnoucí plyn, který může mít
škodlivé účinky na zdraví cestujících.

4548-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
VÝSTRAHA
■Když měníte 12V akumulátor
S. 347
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý a korozivní kyselinový elektrolyt, při-
čemž jeho části obsahují olovo a sloučeniny olova. Při zacházení s 12V
akumulátorem dodržujte následující pokyny:
●Při práci s 12 V akumulátorem používejte vždy ochranné brýle a dejte po-
zor, aby se kapalina akumulátoru (kyselina) nedostala do kontaktu s kůží,
oděvem nebo karoserií vozidla.
●Nenaklánějte se nad 12V akumulátor.
●V případě, že kapalina akumulátoru přijde do kontaktu s kůží nebo očima,
ihned zasažené místo omyjte vodou a vyhledejte lékařskou pomoc.
Přes zasažené místo položte mokrou houbu nebo hadr, až do chvíle, kdy
je poskytnuta lékařská pomoc.
●Po zacházení s držákem akumulátoru, pólovými vývody a jinými součást-
mi souvisejícími s akumulátorem si vždy umyjte ruce.
●Do blízkosti 12V akumulátoru nepouštějte děti.
UPOZORNĚNÍ
■Když manipulujete se startovacími kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely nezamotaly do
ventilátoru chlazení.
■Speciální startovací pólový nástavec
Speciální startovací pólový vývod se používá, když v případě nouze dobíjíte
12V akumulátor z jiného vozidla. Nemůže být používán pro nastartování ji-
ného vozidla pomocí startovacích kabelů.

4558-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ
Když se vozidlo přehřívá
●Výstražná kontrolka vysoké teploty chladicí kapaliny motoru (S. 404)
se rozsvítí nebo bliká, nebo pociťujete ztrátu výkonu hybridního sys-
tému. (Například, rychlost vozidla se nezvyšuje.)
●Pokud se rozsvítí výstražná kontrolka přehřívání hybridního systému
(S. 408).
●Zpod kapoty vystupuje pára.
■Pokud se rozsvítí nebo bliká výstražná kontrolka vysoké teplo-
ty chladicí kapaliny motoru
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém
dostatečně ochladí, prohléd-
něte hadice a blok chladiče
(chladič), zda neuniká kapa-
lina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chladicí kapaliny, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifi-
kovaného a vybaveného odborníka.
Následující může signalizovat, že se vaše vozidlo přehřívá:
Nápravná opatření
1
2
3
1
2

4568-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
Hladina chladicí kapaliny je
uspokojující, pokud je mezi ry-
skami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Nádržka
"FULL" (plná)
"LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Nastartujte hybridní systém a zapněte systém klimatizace, abys-
te zkontrolovali, že běží ventilátor chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátor běží, když je zapnut systém klimatizace ihned po studeném
startu. Ověřte činnost ventilátoru pomocí zvuku ventilátoru a proudění
vzduchu. Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypně-
te systém klimatizace.
(Ventilátor nemusí běžet při teplotách pod bodem mrazu.)
Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifi-
kovaného a vybaveného odborníka.
Pokud je ventilátor v činnosti:
Nechte vozidlo prohlédnout nejbližším autorizovaným prodejcem
nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
4
1
2
3
5
6
7
