2017 TOYOTA YARIS HYBRID Návod na použití (in Czech)

3857-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ
Vyjměte zrcátko.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
Vyjměte patici žárovky.
Vyjměte žárovku.
Po nasazení nové žárovky
zajistěte patici žárovky do tě-
lesa zrcátka.
2
3
4
5

3867-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ
Zarovnejte příchytky a připev-
něte zrcátko zatlačením na
příchytky, vždy každý pár dia-
gonálně.
Ujistěte se, že jste zasunuli pří-
chytky v pořadí znázorněném na
obrázku, a stlačte je, až uslyšíte
cvaknutí.
Pokud neuslyšíte cvaknutí, ne-
tlačte na příchytky násilím. Místo
toho zrcátko vyjměte a zkontro-
lujte, zda jsou příchytky zarov-
nány.
■
Brzdová/koncová světla (typ se žárovkou) a zadní směrová světla
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
Otočte paticí žárovky doleva.
Brzdové/koncové světlo
Zadní směrové světlo
Vyjměte žárovku.
Brzdové/koncové světlo
Zadní směrové světlo
6
1
2
1
2
3
1
2

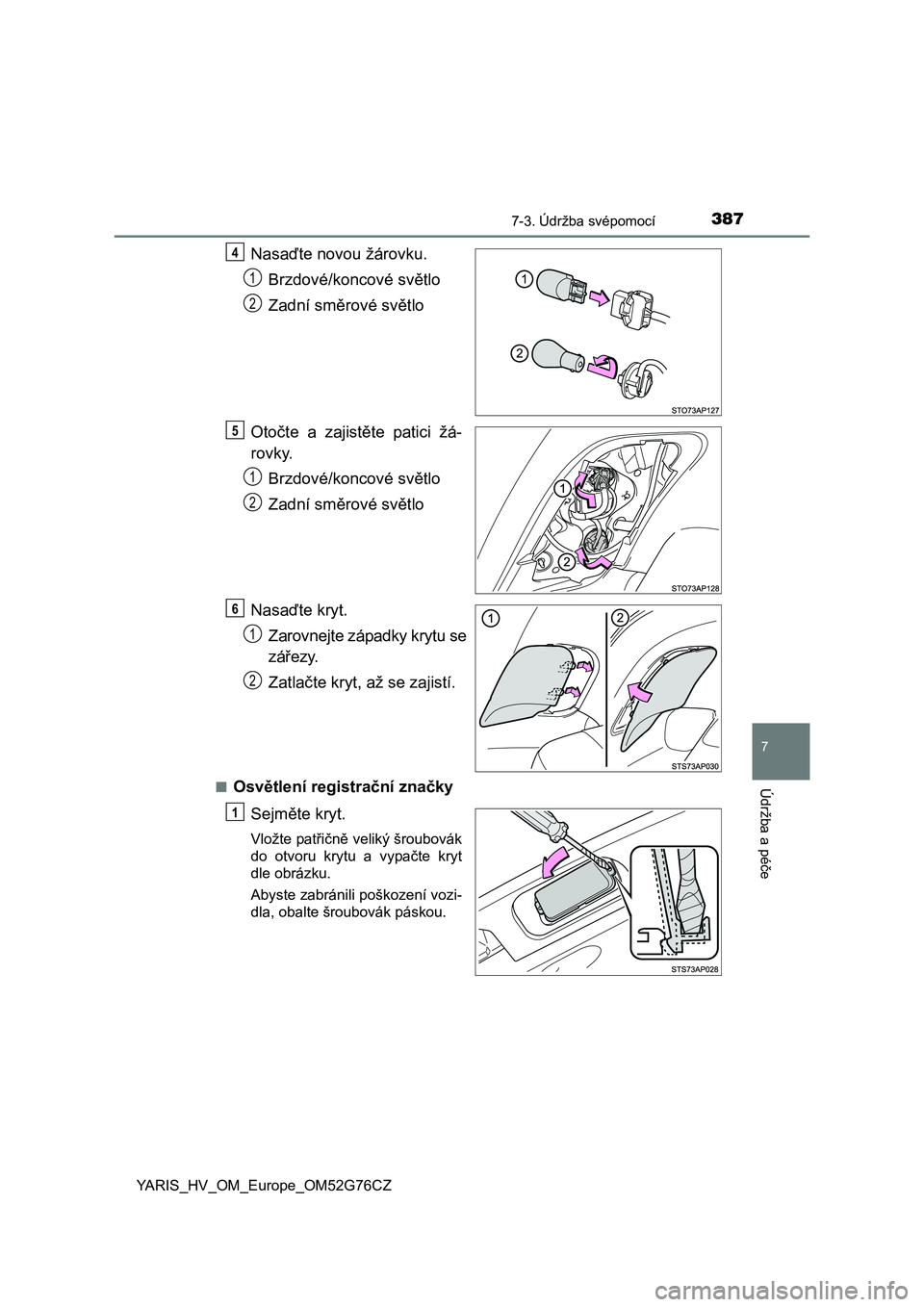

3877-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ
Nasaďte novou žárovku.
Brzdové/koncové světlo
Zadní směrové světlo
Otočte a zajistěte patici žá-
rovky.
Brzdové/koncové světlo
Zadní směrové světlo
Nasaďte kryt.
Zarovnejte západky krytu se
zářezy.
Zatlačte kryt, až se zajistí.
■Osvětlení registrační značky
Sejměte kryt.
Vložte patřičně veliký šroubovák
do otvoru krytu a vypačte kryt
dle obrázku.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
4
1
2
5
1
2
6
1
2
1

3887-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ
Vyjměte žárovku.
Nasaďte novou žárovku.
Nasaďte kryt.
Vložte příslušně veliký šroubo-
vák do jednoho z otvorů, zatlačte
šroubovák, až uslyšíte zvuk
cvaknutí. Opakujte to další otvor.
Ujistěte se, že kryt je zajištěn
zatlačením na celý kryt.
2
3
4
5

3897-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ■
Couvací světlo/zadní mlhové světlo
Vyjměte příchytku a částečně
vyjměte kryt.
Povytáhněte střed příchytky a vy-
táhněte ji ven.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Po nasazení nové žárovky
nasaďte zpět příchytku.
Když nasazujete příchytku, za-
suňte příchytku dovnitř a zatlačte
na střed příchytky.
1
2
3
4

3907-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ■
Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
●Přední obrysová světla a světla pro denní svícení (typ LED)
●Brzdová/koncová světla (typ LED)
●Třetí brzdové světlo
■LED světla
Přední obrysová světla a světla pro denní svícení (typ LED), brzdová/konco-
vá světla (typ LED) a třetí brzdové světlo se skládají z množství LED diod.
Pokud je některé z LED světel vadné, zavezte vozidlo ke kterémukoliv autori-
zovanému prodejci nebo do servisu Toyota, nebo k jinému řádně kvalifikova-
nému a vybavenému odborníkovi, aby světlo vyměnil.
Pokud nesvítí jedna nebo více LED diod v brzdovém světle, vaše vozidlo ne-
musí vyhovovat místním předpisům (EHK).
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. Pro další
informace v následujících situacích kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka:
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 376

3917-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
může světlomety poškodit nebo způsobit zamlžení světel.
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.

3927-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ
