2017 TOYOTA YARIS HYBRID Návod na použití (in Czech)

3297-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ

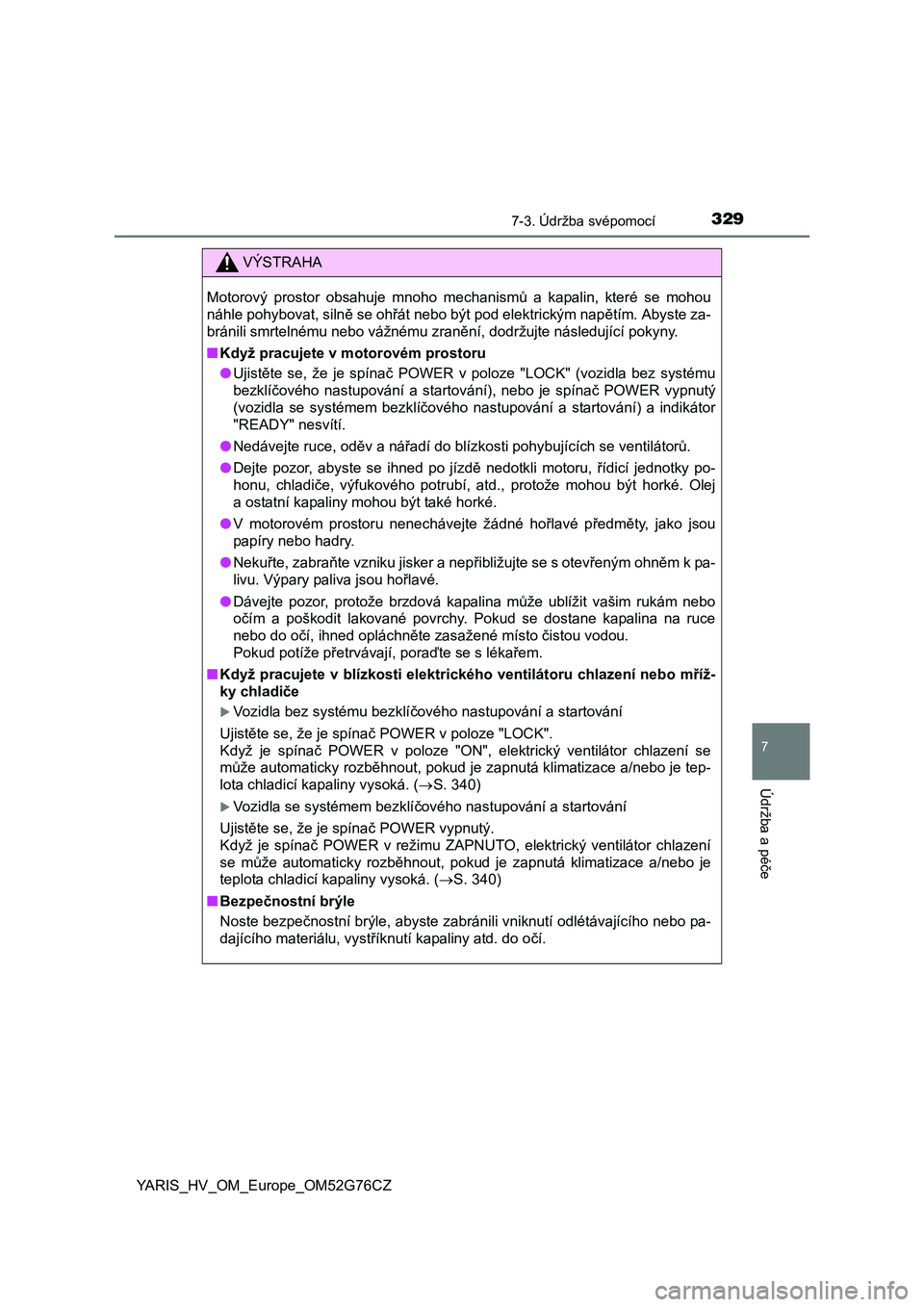

VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Ujistěte se, že je spínač POWER v poloze "LOCK" (vozidla bez systému
bezklíčového nastupování a startování), nebo je spínač POWER vypnutý
(vozidla se systémem bezklíčového nastupování a startování) a indikátor
"READY" nesvítí.
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujících se ventilátorů.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, řídicí jednotky po-
honu, chladiče, výfukového potrubí, atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu. Výpary paliva jsou hořlavé.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrického ventilátoru chlazení nebo mříž-
ky chladiče
Vozidla bez systému bezklíčového nastupování a startování
Ujistěte se, že je spínač POWER v poloze "LOCK".
Když je spínač POWER v poloze "ON", elektrický ventilátor chlazení se
může automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je tep-
lota chladicí kapaliny vysoká. (S. 340)
Vozidla se systémem bezklíčového nastupování a startování
Ujistěte se, že je spínač POWER vypnutý.
Když je spínač POWER v režimu ZAPNUTO, elektrický ventilátor chlazení
se může automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je
teplota chladicí kapaliny vysoká. (S. 340)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

3307-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

3317-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ

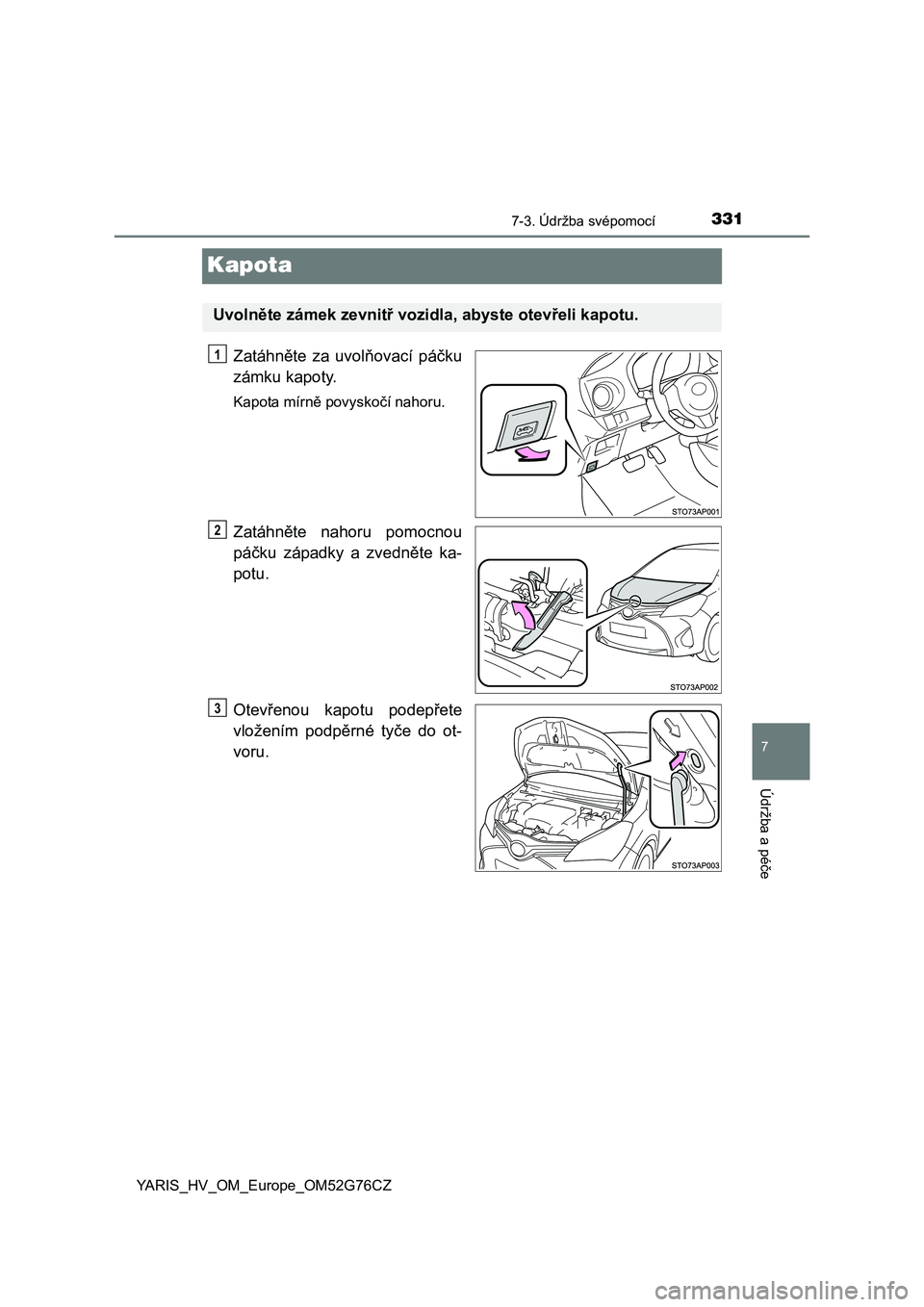

Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

3327-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty bez řádného vrácení podpěrné tyče by mohlo způ-
sobit prohnutí kapoty.

3337-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ
Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
vpříručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

3347-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ
UPOZORNĚNÍ
■Když zvedáte vozidlo
Nezvedejte vozidlo za zavěšení kol. Za-
věšení kol se může poškodit.
Předek
Zavěšení kol

3357-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52G76CZ
Motorový prostor
Pojistkové skříňky (S. 373)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 337)
Uzávěr chladiče chladicí kapa-
liny motoru
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 339)
Nádržka chladicí kapaliny mo-
toru (S. 339)Chladič chladicí kapaliny
motoru/řídicí jednotky pohonu
(S. 340)
Elektrický ventilátor chlazení
Kondenzátor (S. 340)
Měrka hladiny motorového oleje
(S. 336)
Nádržka kapaliny ostřikovačů
(S. 341)
1
2
3
4
5
6
7
8
9
10

3367-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52G76CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit pod-
le typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6
