1051-4. Zabezpečovací systém
1
Bezpečnost a zabezpečení
YARIS_HV_OM_Europe_OM52J66CZ
Použití funkce nastupování (vozidla se systémem bezklíčového nastu-
pování a startování vybavená funkcí nastupování):
Uchopte některou přední vnější kliku dveří, nebo zatlačte nahoru spí-
nač otvírače zadních dveří.
Použití bezdrátového dálkového ovládání:
Stiskněte .
Zrušení systému dvojitého zamykání
VÝSTRAHA
■Výstraha pro použití systému dvojitého zamykání
Nikdy neaktivujte systém dvojitého zamykání, pokud jsou ve vozidle osoby,
protože žádné dveře nelze otevřít zevnitř vozidla.

1061-4. Zabezpečovací systém
YARIS_HV_OM_Europe_OM52J66CZ

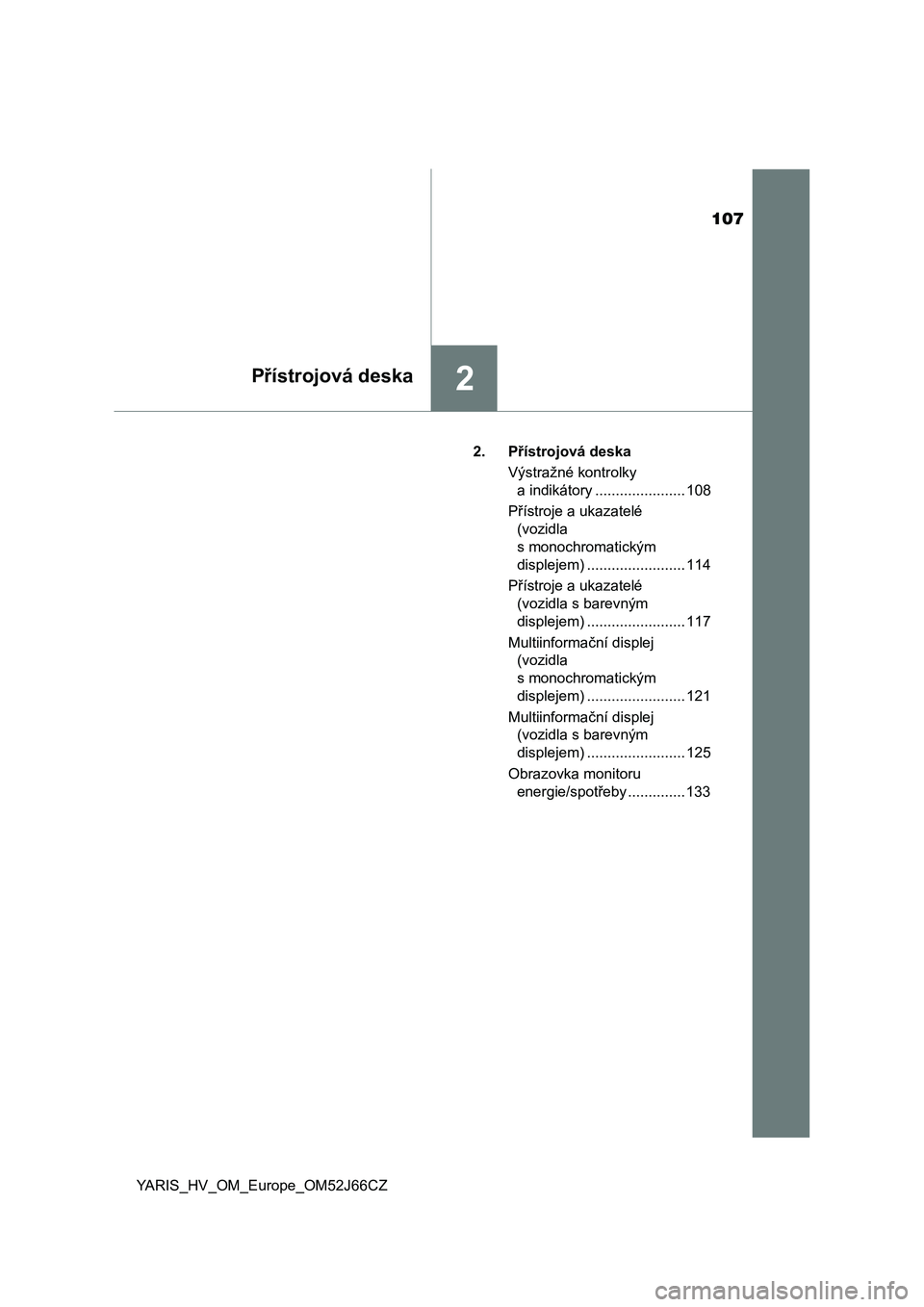

107
2Přístrojová deska
YARIS_HV_OM_Europe_OM52J66CZ2. Přístrojová deska
Výstražné kontrolky
a indikátory ...................... 108
Přístroje a ukazatelé
(vozidla
s monochromatickým
displejem) ........................ 114
Přístroje a ukazatelé
(vozidla s barevným
displejem) ........................ 117
Multiinformační displej
(vozidla
s monochromatickým
displejem) ........................ 121
Multiinformační displej
(vozidla s barevným
displejem) ........................ 125
Obrazovka monitoru
energie/spotřeby .............. 133

1082. Přístrojová deska
YARIS_HV_OM_Europe_OM52J66CZ
Výstražné kontrolky a indikátory
Vozidla s monochromatickým displejem
Vozidla s barevným displejem
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o stavu různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

1092. Přístrojová deska
2
Přístrojová deska
YARIS_HV_OM_Europe_OM52J66CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1
(Červená)
Výstražná kontrolka brz-
dového systému
(S. 517)*1
Výstražná kontrolka ABS
(S. 519)
*1, 8Výstražná kontrolka sys-
tému dobíjení (S. 517)*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 519)
*9, 10Výstražná kontrolka sys-
tému dobíjení (S. 517)*1, 2, 6Výstražná kontrolka PCS
(S. 519)
*1, 8Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 518)*1, 3Indikátor prokluzu
(S. 520)
*9, 10Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 518)*2, 8
(Žlutá)
Indikátor automatických
dálkových světel
(S. 520)
*1, 8Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 518)*1
(Žlutá)
Výstražná kontrolka brz-
dového systému
(S. 520)
*9, 10Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 518)*2, 8
(Žlutá)
Indikátor tempomatu
(S. 520)
*1, 8Výstražná kontrolka hyb-
ridního systému
(S. 518)*2, 8
(Žlutá)
Indikátor LDA
(S. 520)
*1
Indikátor poruchy
(S. 518)*2, 7, 8
(Žlutá)
Indikátory značení jízd-
ních pruhů (S. 520)
*1
Výstražná kontrolka SRS
(S. 518)*2, 4, 8
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování
(S. 521, 529)

1102. Přístrojová deska
YARIS_HV_OM_Europe_OM52J66CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPNUTO (vozidla se systémem bezklíčového nastupová-
ní a startování), aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování hybridního systému, nebo po několika sekun-
dách. Systém může mít poruchu, pokud se některá kontrolka nerozsvítí,
nebo pokud kontrolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spoleh-
livým servisem.
*2: Je-li ve výbavě
*3: Kontrolka se rozsvítí, aby signalizovala poruchu.
*4: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*5: Tato kontrolka se rozsvítí na středním panelu.
*6: Kontrolka bliká, aby signalizovala poruchu.
*7: Kontrolky se rozsvítí s indikátorem LDA, aby signalizovaly poruchu.
*8: Vozidla s monochromatickým displejem
*9: Vozidla s barevným displejem
*10: Tato kontrolka se rozsvítí na multiinformačním displeji.
*1, 8Výstražná kontrolka vybití
trakčního akumulátoru
(S. 521)*1, 2
Výstražná kontrolka tlaku
pneumatik (S. 522)
*8
Výstražná kontrolka ote-
vřených dveří (S. 521)*1, 9
Hlavní výstražná kontrolka
(S. 522)
Výstražná kontrolka nízké
hladiny paliva (S. 521)*1, 8Výstražná kontrolka pře-
hřívání hybridního sys-
tému (S. 522)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 521)*1, 8Výstražná kontrolka poža-
davku polohy P
(S. 523)
*5Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 521)*3, 8
Výstražná kontrolka ná-
vštěvy servisu (S. 524)

1112. Přístrojová deska
2
Přístrojová deska
YARIS_HV_OM_Europe_OM52J66CZ
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 236)*2
Indikátor "SET"
(S. 299)
Indikátor dálkových světel
(S. 239)
*2
(Zelená)
Indikátor LDA
(S. 280)
*2
(Zelená)
Indikátor automatických
dálkových světel
(S. 287)*2, 7, 8
(Zelená)
Indikátory značení jízd-
ních pruhů (S. 281)
Indikátor koncových světel
(S. 238)
*1, 3Indikátor prokluzu
(S. 304)
*2Indikátor předních mlho-
vých světel (S. 244)*1, 8
Indikátor "TRC OFF"
(S. 304)
Indikátor zadních mlho-
vých světel (S. 244)
*1Indikátor vypnutí VSC
(S. 305)
*2, 8
(Zelená)
Indikátor systému bezklí-
čového nastupování
a startování (S. 220)*2, 3, 6, 8
Indikátor aktivace PCS
(S. 262, 267)
*2
(Zelená)
Indikátor tempomatu
(S. 299)*1, 2, 5
Výstražná kontrolka PCS
(S. 266)

1122. Přístrojová deska
YARIS_HV_OM_Europe_OM52J66CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPNUTO (vozidla se systémem bezklíčového nastupová-
ní a startování), aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování hybridního systému, nebo po několika sekun-
dách. Systém může mít poruchu, pokud se některá kontrolka nerozsvítí,
nebo pokud kontrolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spoleh-
livým servisem.
*2: Je-li ve výbavě
*3: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*4: Tato kontrolka se rozsvítí na středním panelu.
*5: Kontrolka se rozsvítí, když je systém vypnutý.
*6: Kontrolka se rozsvítí, když je změněno nastavení systému.
*7: Kontrolka bliká žlutě, aby signalizovala, že vozidlo vybočuje z jízdního pruhu.
*8: Vozidla s monochromatickým displejem
*9: Vozidla s barevným displejem
*10: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.Indikátor jízdního režimu
EV (S. 229)
Indikátor "PASSENGER AIR BAG"
(S. 56) Indikátor "ECO MODE"
(S. 233)
Indikátor EV
(S. 88)
*9, 10Výstražný indikátor ná-
mrazy (S. 117)
Indikátor "READY"
(S. 216, 220)
*4
