2017 TOYOTA YARIS HATCHBACK Návod na použití (in Czech)

5939-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52J66CZ■
Objem oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte motor a vypněte hybridní systém, po-
<00fe004e0048004d00570048000300470070004f004800030051004800e50003001800030050004c005100580057000300440003005d004e00520051005700550052004f0058004d005700480003004b004f00440047004c0051005800030052004f004800
4d004800030051004400030050010c0055004600480011[
Hybridní (trakční) akumulátor
Ty pNikl-metal hydridový akumulátor
Napětí7,2 V/modul
Kapacita6,5 Ah (3HR)
Počet20 modulů
Celkové napětí144 V
Systém mazání
S filtrem 3,7 litru
Bez filtru 3,4 litru

5949-1. Technické údaje
YARIS_HV_OM_Europe_OM52J66CZ■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W30 nebo vyšší viskozi-
ty v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Předpokládaný rozsah teplot
před příští výměnou oleje.
Doporučeno

5959-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52J66CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

5969-1. Technické údaje
YARIS_HV_OM_Europe_OM52J66CZ
Systém chlazení
Objem
(Jmenovitý)
Benzínový motor
4,5 litru
Řídicí jednotka pohonu
1,6 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, bezami-
nová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování
Zapalovací svíčky
VýrobceDENSO FK16R-A8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
Elektrický systém
12V akumulátor
Napětí naprázdno*
při 20 °C:12,0 V nebo vyšší
Pokud je specifické napětí nižší než standardní
hodnota, dobijte akumulátor.
(
*: Napětí je kontrolováno 20 minut po vypnutí
hybridního systému a všech světel.)
Nabíjecí proud 3  4 A max.

5979-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52J66CZ
*: Objem kapaliny je referenční hodnota. Pokud je nezbytná výměna, kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo který-
koliv spolehlivý servis.
*1: Minimální mezera pedálu při sešlápnutí silou 300 N, když je hybridní sys-
tém v činnosti
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
*3: Postupujte podle údajů určených typů kapalin pro nádržku brzdové kapaliny.
Převodovka
Objem kapaliny*3,3 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny převodovky
Použití jiné kapaliny převodovky než "Toyota Genuine ATF WS" může způ-
sobit zhoršení kvality řazení, zasekávání převodovky doprovázené vibrace-
mi a rovněž i poškození převodovky vašeho vozidla.
Brzdy
Mezera pedálu*1
Vozidla s levostranným říze-
ním
Vozidla s pravostranným říze-
ním75 mm
73 mm
Volný chod pedálu 1  6 mm
Zdvih páky parkovací brzdy*24  6 cvaknutí
Typ kapaliny*3SAE J1704 nebo FMVSS No.116 DOT 4
SAE J1703 nebo FMVSS No.116 DOT 3
Řízení
VůleMéně než 30 mm

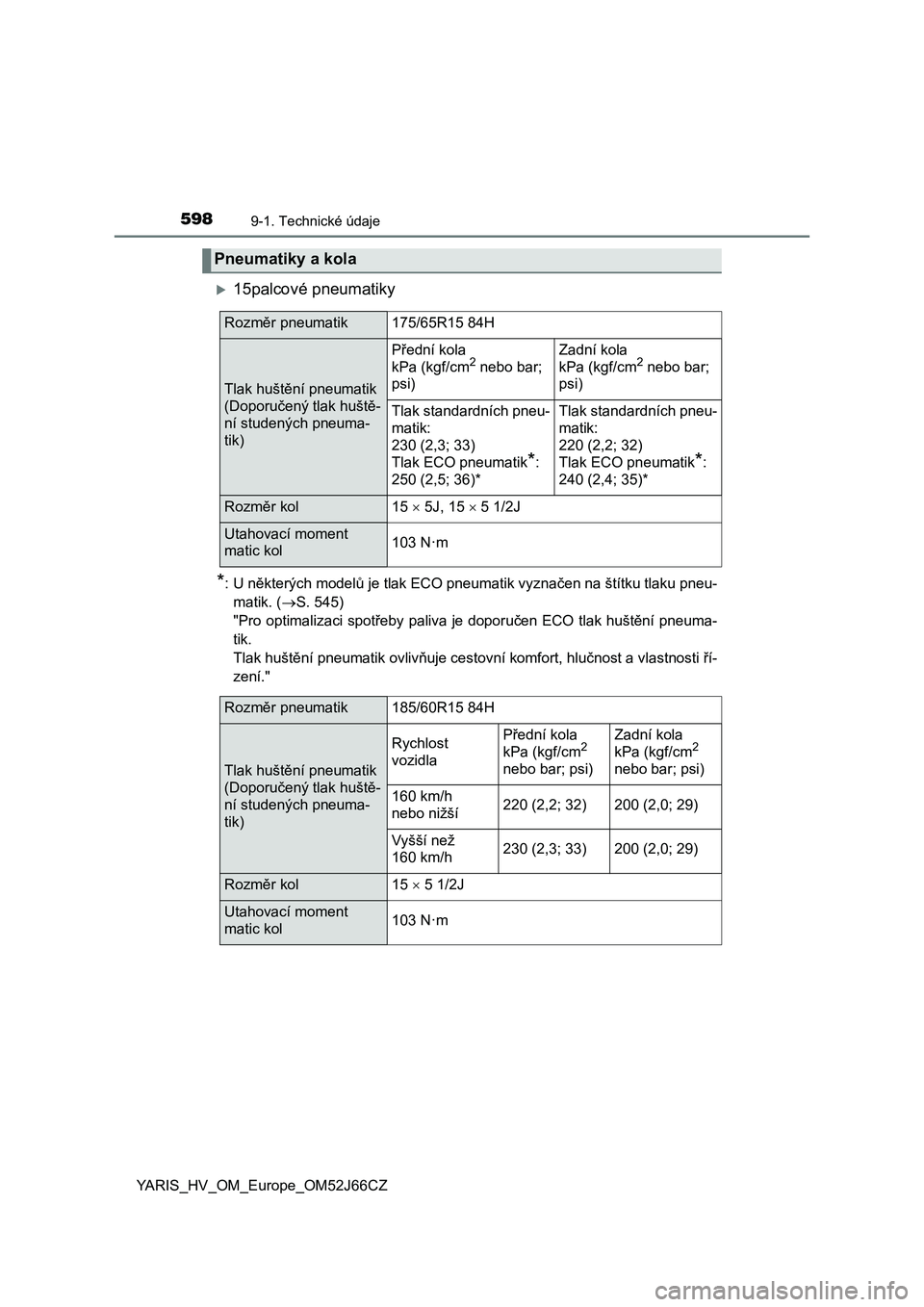

5989-1. Technické údaje
YARIS_HV_OM_Europe_OM52J66CZ
15palcové pneumatiky
*: U některých modelů je tlak ECO pneumatik vyznačen na štítku tlaku pneu-
matik. (S. 545)
"Pro optimalizaci spotřeby paliva je doporučen ECO tlak huštění pneuma-
tik.
Tlak huštění pneumatik ovlivňuje cestovní komfort, hlučnost a vlastnosti ří-
zení."
Pneumatiky a kola
Rozměr pneumatik175/65R15 84H
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)
Přední kola
kPa (kgf/cm2 nebo bar;
psi)
Zadní kola
kPa (kgf/cm2 nebo bar;
psi)
Tlak standardních pneu-
matik:
230 (2,3; 33)
Tlak ECO pneumatik
*:
250 (2,5; 36)*
Tlak standardních pneu-
matik:
220 (2,2; 32)
Tlak ECO pneumatik
*:
240 (2,4; 35)*
Rozměr kol15  5J, 15  5 1/2J
Utahovací moment
matic kol103 N·m
Rozměr pneumatik185/60R15 84H
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)
Rychlost
vozidlaPřední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
160 km/h
nebo nižší220 (2,2; 32)200 (2,0; 29)
Vyšší než
160 km/h230 (2,3; 33)200 (2,0; 29)
Rozměr kol15  5 1/2J
Utahovací moment
matic kol103 N·m

5999-1. Technické údaje
9
Technické údaje vozidla
YARIS_HV_OM_Europe_OM52J66CZ
16palcové pneumatiky
Kompaktní rezervní kola
Rozměr pneumatik195/50R16 84V
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)
Rychlost
vozidlaPřední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
160 km/h
nebo nižší220 (2,2; 32)200 (2,0; 29)
Vyšší než
160 km/h240 (2,4; 35)210 (2,1; 30)
Rozměr kol16  6J
Utahovací moment
matic kol103 N·m
Rozměr pneumatikT125/70D16 96M
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol16  4T
Utahovací moment
matic kol103 N·m

6009-1. Technické údaje
YARIS_HV_OM_Europe_OM52J66CZ
Žárovky
ŽárovkyWTy p
Exteriér
Halogenové světlomety55A
Přední mlhová světla*19B
Přední obrysové světlo/světla pro denní
svícení (typ se žárovkou)21/5C
Přední směrová světla21D
Boční směrová světla5D
Zadní směrová světla21D
Brzdová/koncová světla (typ se žárovkou)21/5E
Couvací světlo16C
Osvětlení registrační značky5C
Interiér
Kosmetické lampičky*5F
Osobní lampičky/osvětlení interiéru5C
Osvětlení zavazadlového prostoru5F
A: Halogenové žárovky HIR2
C: Bezpaticové žárovky (čiré)
E: Bajonetové žárovky (čiré)B: Halogenové žárovky H16
D: Bezpaticové žárovky (oranžové)
F: Sufitové žárovky
*: Je-li ve výbavě
