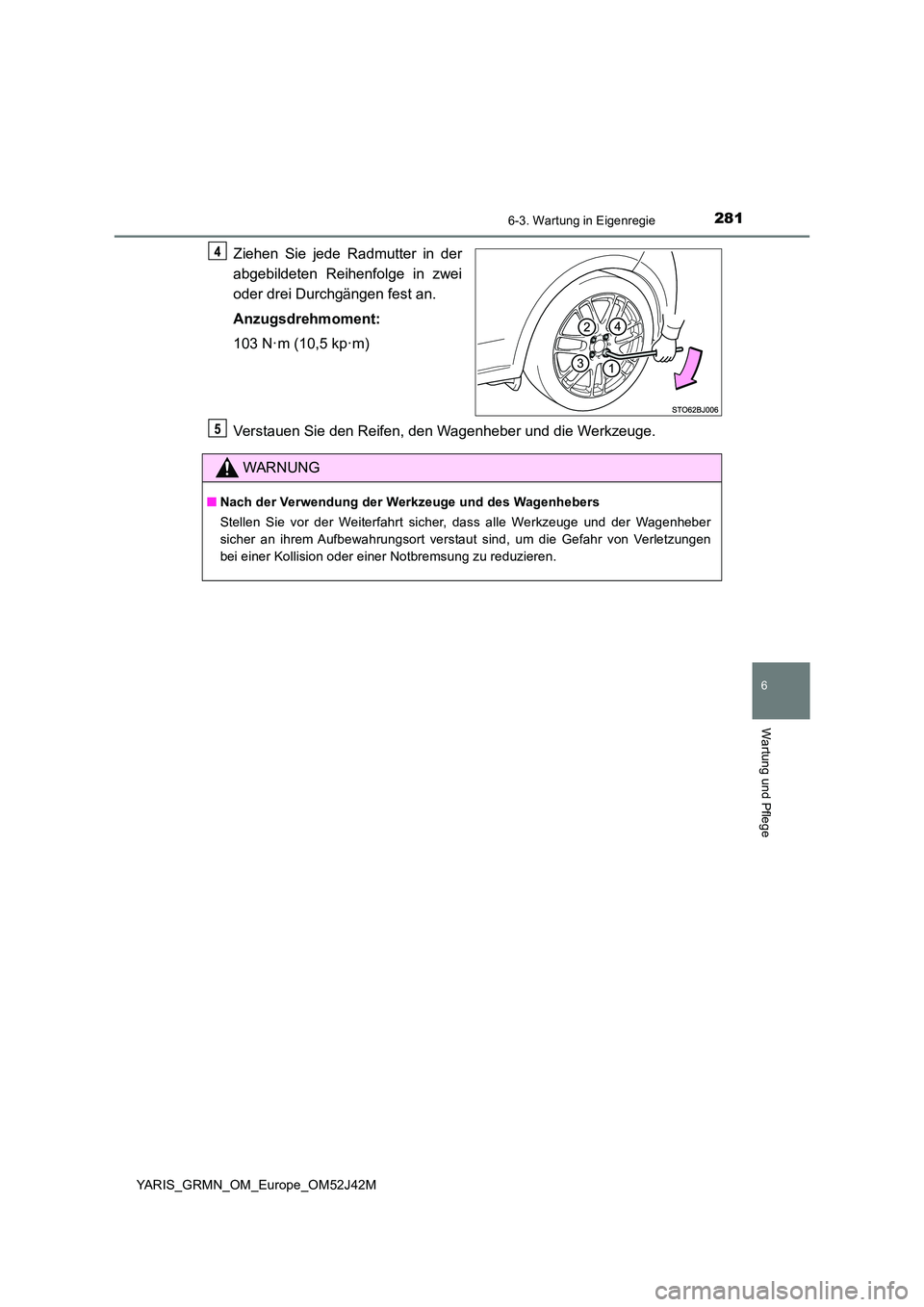

2816-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment:
103 N·m (10,5 kp·m)
Verstauen Sie den Reifen, den Wagenheber und die Werkzeuge.
WARNUNG
■ Nach der Verwendung der Werkzeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber
sicher an ihrem Aufbewahrungsort verstaut sind, um die Gefahr von Verletzungen
bei einer Kollision oder einer Notbremsung zu reduzieren.

2826-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
Reifenfülldruck
■Auswirkungen von falschem Reifenfülldruck
Fahren mit falschem Reifenfülldruck kann sich folgendermaßen auswirken:
● Höherer Kraftstoffverbrauch
● Geringerer Fahrkomfort und schlechteres Handling
● Verkürzte Reifenlebensdauer durch erhöhten Verschleiß
● Weniger Sicherheit
● Beschädigung des Antriebsstrangs
Wenn der Luftdruck eines Reifens häufig angepasst werden muss, lassen Sie ihn von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Anweisungen zum Prüfen des Reifenfülldrucks
Beachten Sie beim Prüfen des Reifenfülldrucks die folgenden Punkte:
● Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den Reifenfülldruck, wenn Ihr Fahrzeug min-
destens 3 Stunden lang abgestellt war oder nicht weiter als 1,5 km gefahren ist.
● Benutzen Sie immer einen Reifendruckmesser.
Anhand des Aussehens allein ist es schwer zu beurteilen, ob der Reifendruck korrekt
ist.
● Es ist normal, dass der Reifenfülldruck nach der Fahrt höher ist, da im Reifen Wärme
entsteht. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
Stellen Sie sicher, dass Sie stets mi t dem korrekten Reifenfülldruck fah-
ren. Der Reifenfülldruck sollte mindestens einmal im Monat kontrolliert
werden. Toyota empfiehlt jedoch, de n Reifenfülldruck alle zwei Wochen
zu kontrollieren. ( S. 376)

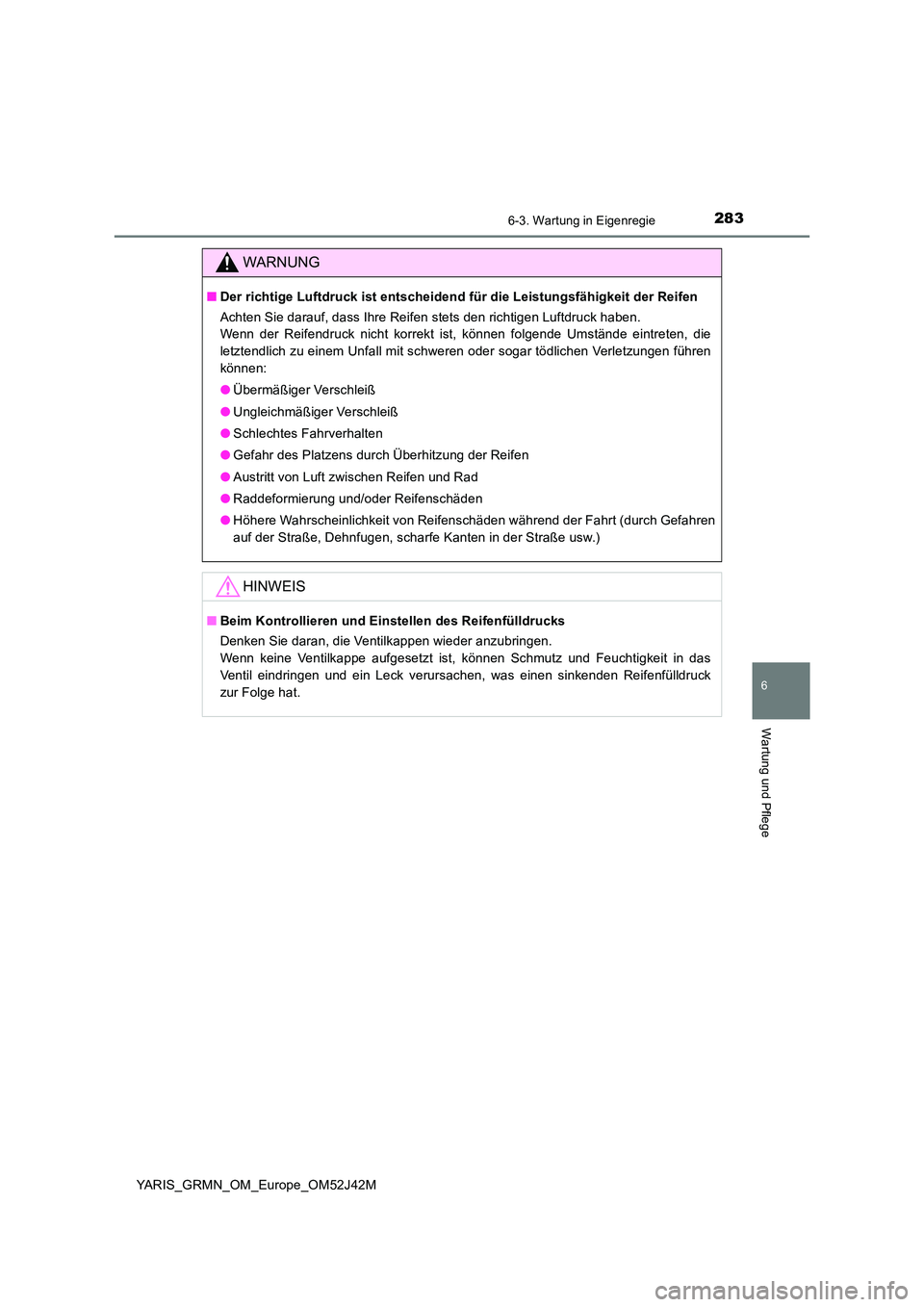

2836-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege
WARNUNG
■Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn der Reifendruck nicht korrekt ist, können folgende Umstände eintreten, die
letztendlich zu einem Unfall mit schweren oder sogar tödlichen Verletzungen führen
können:
● Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechtes Fahrverhalten
● Gefahr des Platzens durch Überhitzung der Reifen
● Austritt von Luft zwischen Reifen und Rad
● Raddeformierung und/oder Reifenschäden
● Höhere Wahrscheinlichkeit von Reifenschäden während der Fahrt (durch Gefahren
auf der Straße, Dehnfugen, scharfe Kanten in der Straße usw.)
HINWEIS
■ Beim Kontrollieren und Einstellen des Reifenfülldrucks
Denken Sie daran, die Ventilkappen wieder anzubringen.
Wenn keine Ventilkappe aufgesetzt ist, können Schmutz und Feuchtigkeit in das
Ventil eindringen und ein Leck verursachen, was einen sinkenden Reifenfülldruck
zur Folge hat.

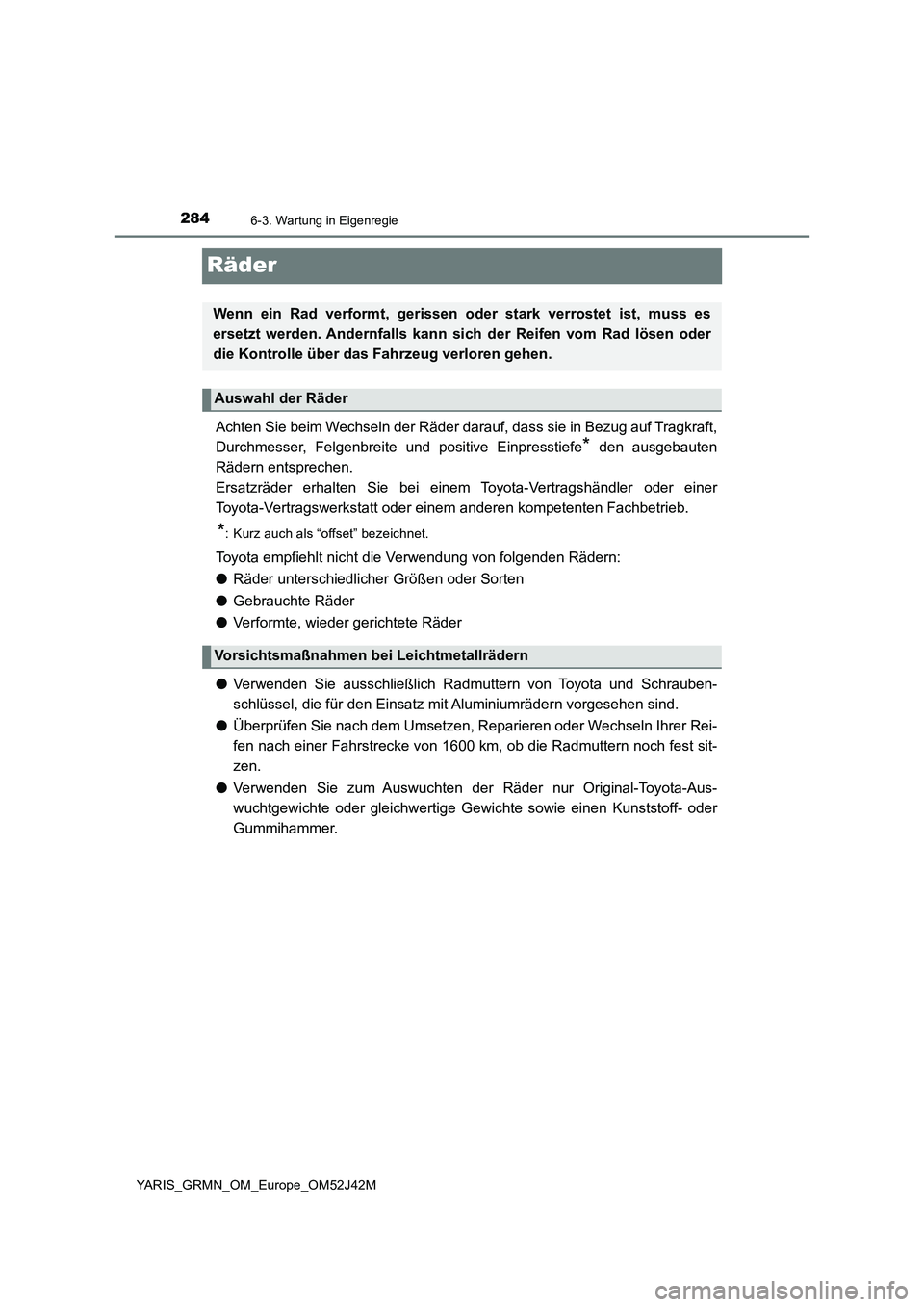

2846-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
Räder
Achten Sie beim Wechseln der Räder darauf, dass sie in Bezug auf Tragkraft,
Durchmesser, Felgenbreite und positive Einpresstiefe* den ausgebauten
Rädern entsprechen.
Ersatzräder erhalten Sie bei einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von folgenden Rädern:
● Räder unterschiedlicher Größen oder Sorten
● Gebrauchte Räder
● Verformte, wieder gerichtete Räder
● Verwenden Sie ausschließlich Radmuttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit Aluminiumrädern vorgesehen sind.
● Überprüfen Sie nach dem Umsetzen, Reparieren oder Wechseln Ihrer Rei-
fen nach einer Fahrstrecke von 1600 km, ob die Radmuttern noch fest sit-
zen.
● Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann si ch der Reifen vom Rad lösen oder
die Kontrolle über das Fahrzeug verloren gehen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Leichtmetallrädern

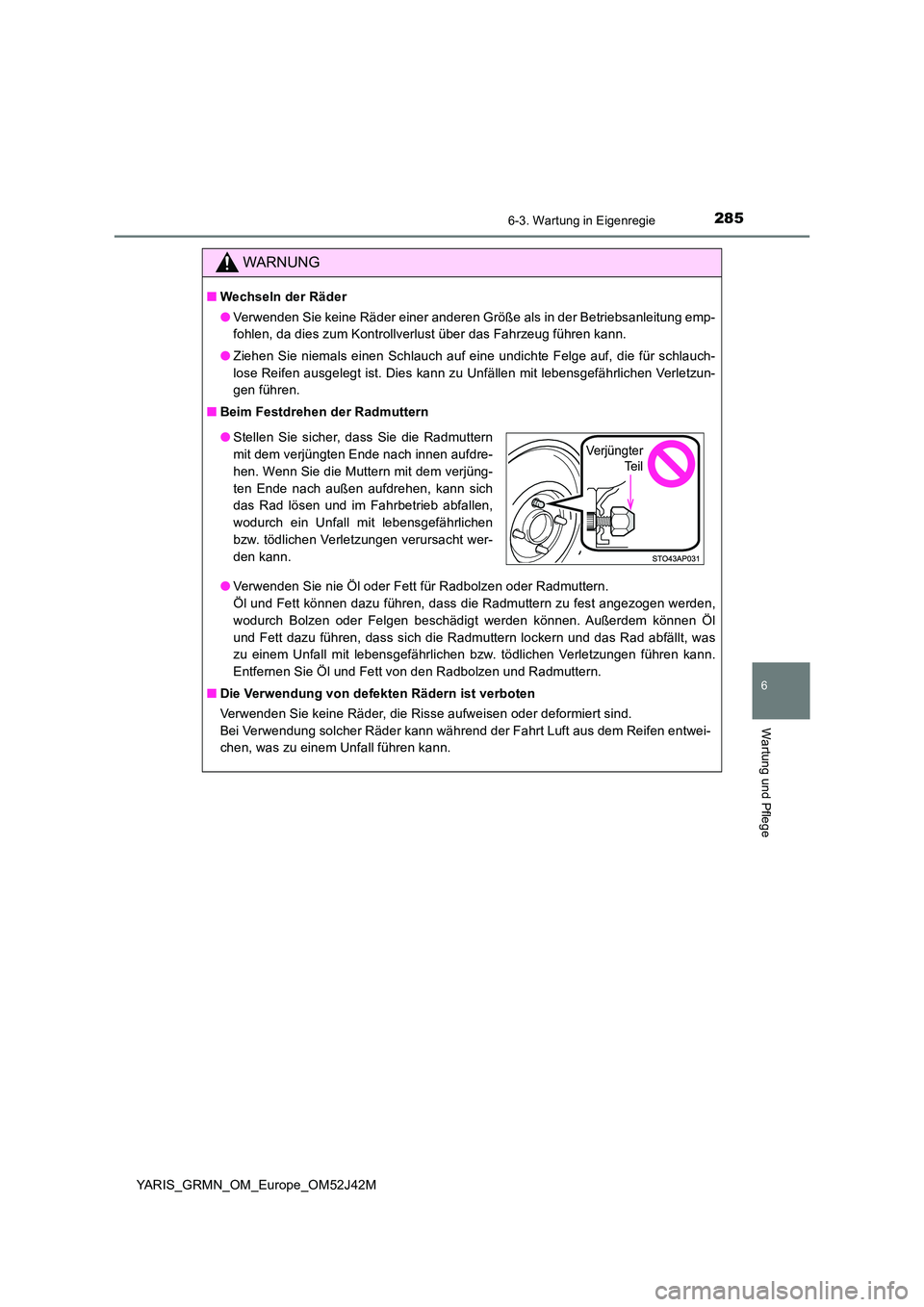

2856-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege
WARNUNG
■Wechseln der Räder
● Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
● Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauch-
lose Reifen ausgelegt ist. Dies kann zu Unfällen mit lebensgefährlichen Verletzun-
gen führen.
■ Beim Festdrehen der Radmuttern
● Verwenden Sie nie Öl oder Fett für Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch Bolzen oder Felgen beschädigt werden können. Außerdem können Öl
und Fett dazu führen, dass sich die Radmuttern lockern und das Rad abfällt, was
zu einem Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen führen kann.
Entfernen Sie Öl und Fett von den Radbolzen und Radmuttern.
■ Die Verwendung von defekten Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind.
Bei Verwendung solcher Räder kann während der Fahrt Luft aus dem Reifen entwei-
chen, was zu einem Unfall führen kann.
● Stellen Sie sicher, dass Sie die Radmuttern
mit dem verjüngten Ende nach innen aufdre-
hen. Wenn Sie die Muttern mit dem verjüng-
ten Ende nach außen aufdrehen, kann sich
das Rad lösen und im Fahrbetrieb abfallen,
wodurch ein Unfall mit lebensgefährlichen
bzw. tödlichen Verletzungen verursacht wer-
den kann.
Verjüngter
Te i l

2866-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
Klimaanlagenfilter
Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuhfach
und ziehen Sie den Dämpfer ab.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen.
Heben Sie das Handschuhfach im
geöffneten Zustand leicht an und
ziehen Sie es in Richtung Sitz, um
die Unterseite des Handschuh-
fachs zu lösen.
Wenden Sie keine zu hohe Kraft an,
wenn sich das Handschuhfach bei
einem leichten Zug am Fach nicht löst.
Ziehen Sie es stattdessen in Richtung
Sitz, während Sie die Höhe des Hand-
schuhfachs leicht ändern.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Vorgehensweise beim Ausbau

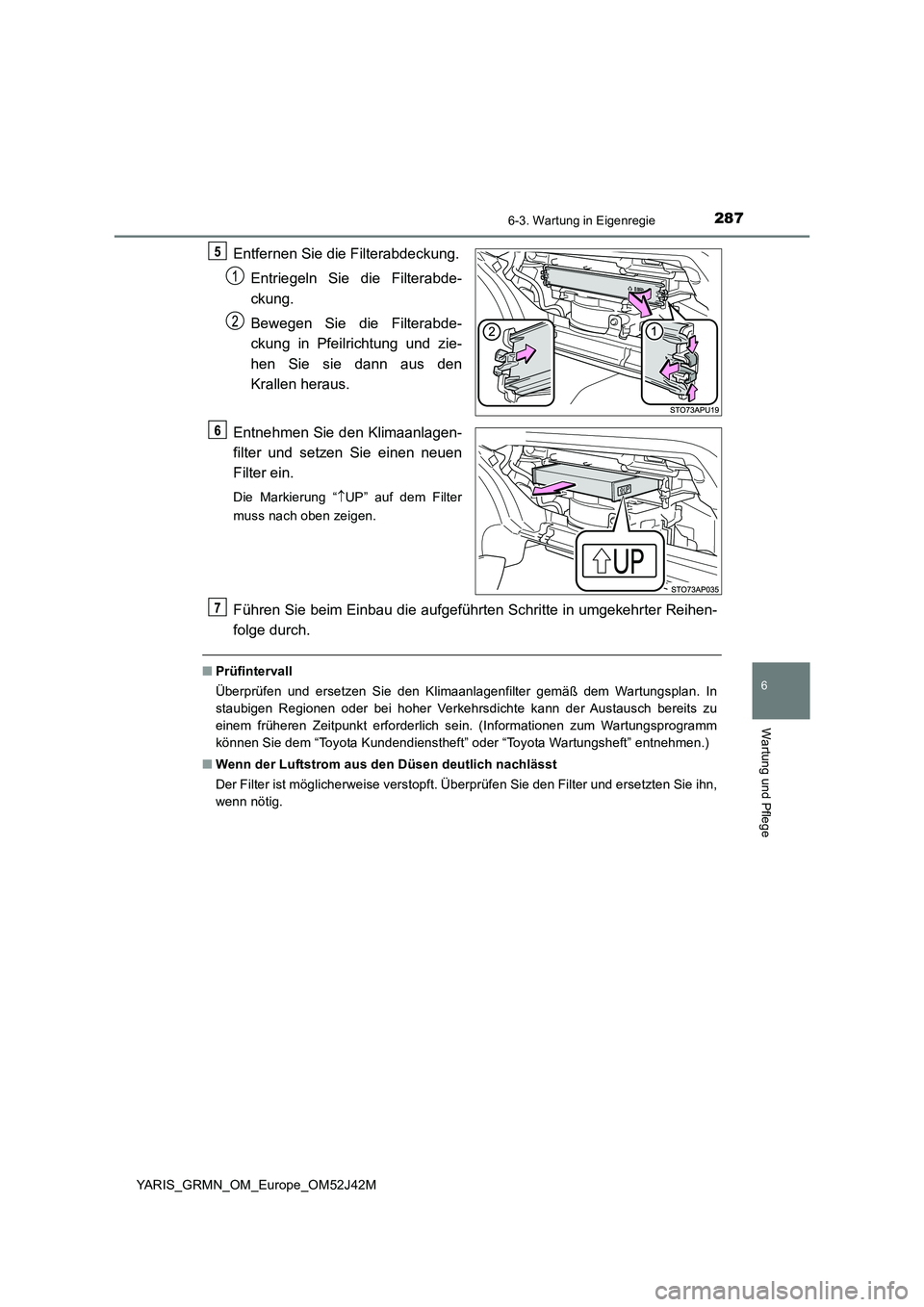

2876-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege
Entfernen Sie die Filterabdeckung.
Entriegeln Sie die Filterabde-
ckung.
Bewegen Sie die Filterabde-
ckung in Pfeilrichtung und zie-
hen Sie sie dann aus den
Krallen heraus.
Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierung “ UP” auf dem Filter
muss nach oben zeigen.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihen-
folge durch.
■ Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder bei hoher Verkehrsdichte kann der Austausch bereits zu
einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm
können Sie dem “Toyota Kundendienstheft” oder “Toyota Wartungsheft” entnehmen.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn,
wenn nötig.

2886-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
HINWEIS
■Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingebaut ist.
Die Benutzung der Klimaanlage ohne Filter kann zu Schäden an der Anlage führen.
■ Ausbauen des Handschuhfachs
Befolgen Sie beim Ausbauen des Handschuhfachs immer die angegebenen Schritte
( S. 286). Wenn das Handschuhfach nicht unter Einhaltung der angegebenen
Schritte ausgebaut wurde, kann das Scharnier des Handschuhfachs beschädigt wer-
den.
■ Vermeiden von Schäden am Filtergehäuse
Wenn Sie das Filtergehäuse in Pfeilrichtung
bewegen, um die Halterung zu lösen, üben
Sie nicht zu viel Kraft auf die Krallen aus.
Andernfalls könnten die Krallen beschädigt
werden.
