2017 TOYOTA YARIS GRMN Betriebsanleitungen (in German)

3056-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege

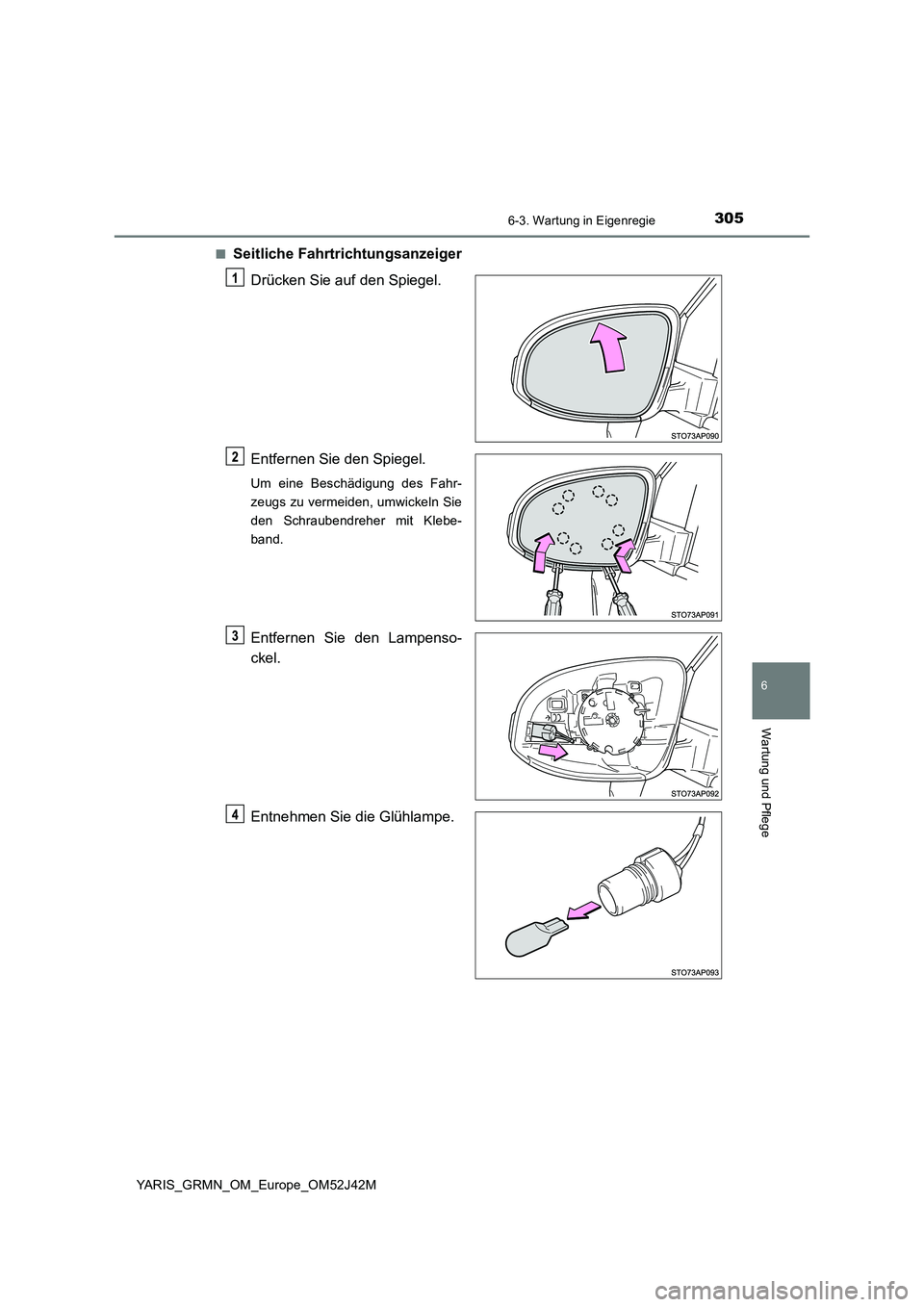

■Seitliche Fahrtrichtungsanzeiger
Drücken Sie auf den Spiegel.
Entfernen Sie den Spiegel.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie den Lampenso-
ckel.
Entnehmen Sie die Glühlampe.

3066-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M

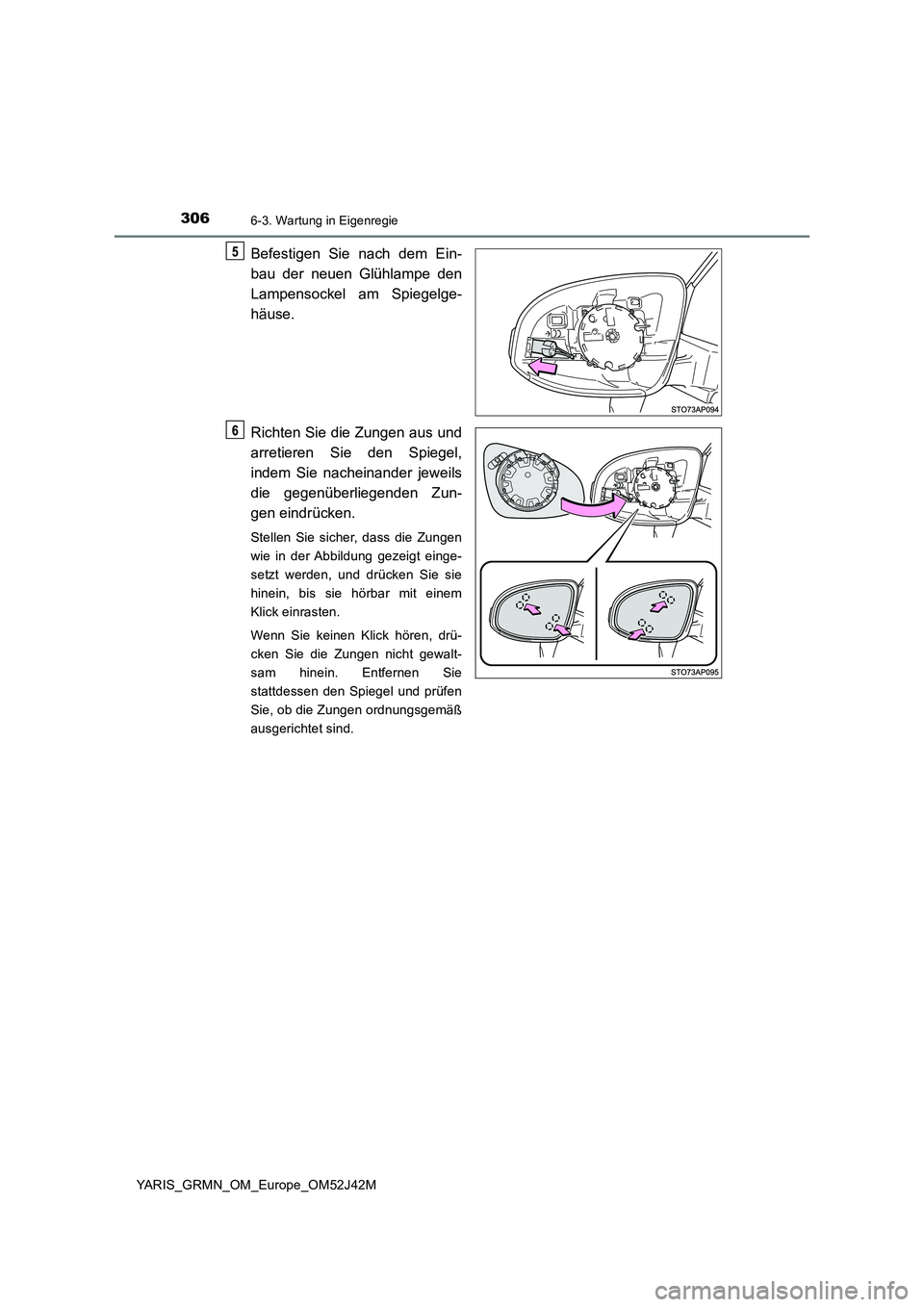

Befestigen Sie nach dem Ein-
bau der neuen Glühlampe den
Lampensockel am Spiegelge-
häuse.
Richten Sie die Zungen aus und
arretieren Sie den Spiegel,
indem Sie nacheinander jeweils
die gegenüberliegenden Zun-
gen eindrücken.
Stellen Sie sicher, dass die Zungen
wie in der Abbildung gezeigt einge-
setzt werden, und drücken Sie sie
hinein, bis sie hörbar mit einem
Klick einrasten.
Wenn Sie keinen Klick hören, drü-
cken Sie die Zungen nicht gewalt-
sam hinein. Entfernen Sie
stattdessen den Spiegel und prüfen
Sie, ob die Zungen ordnungsgemäß
ausgerichtet sind.

3076-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege

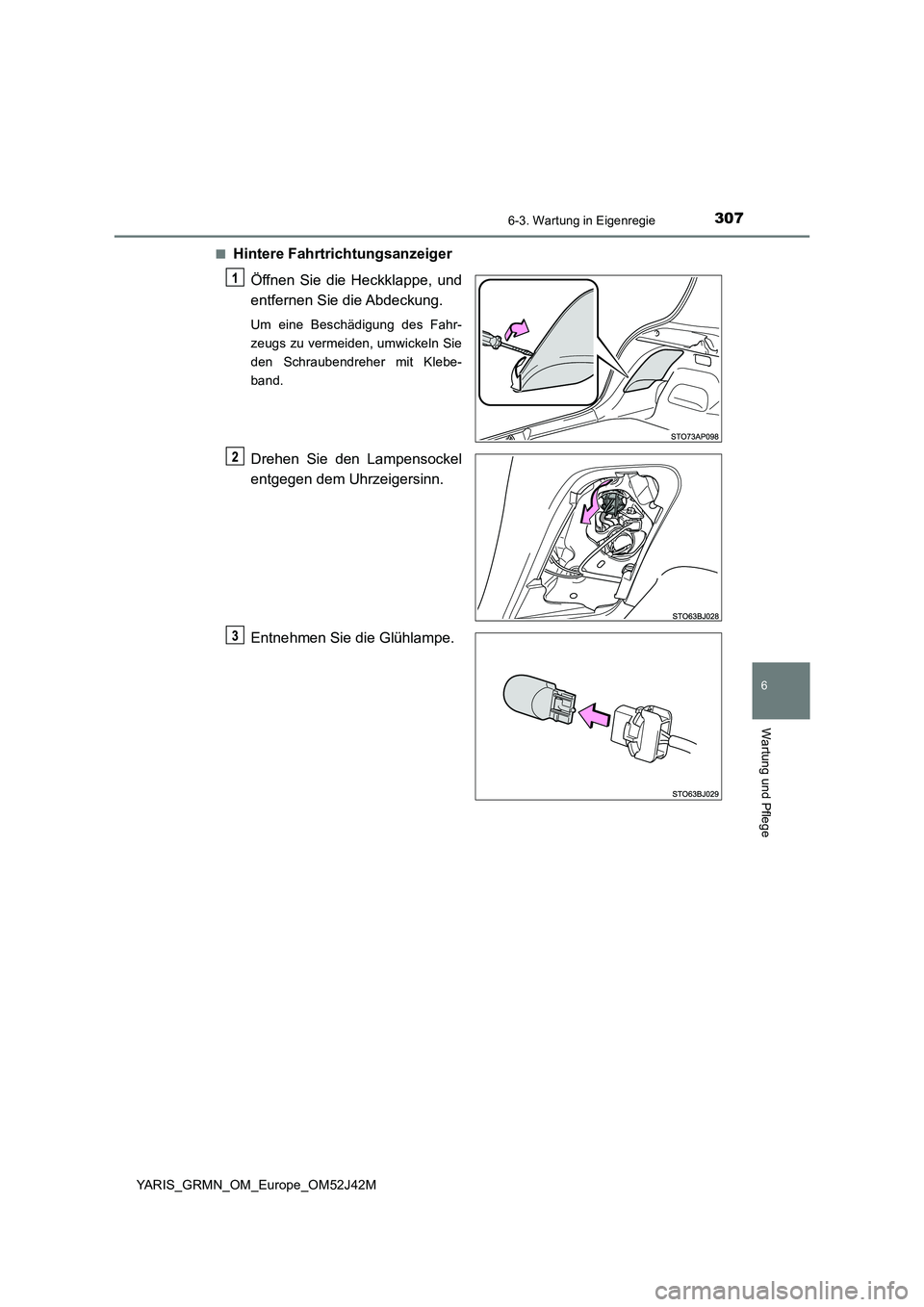

■Hintere Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.

3086-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M

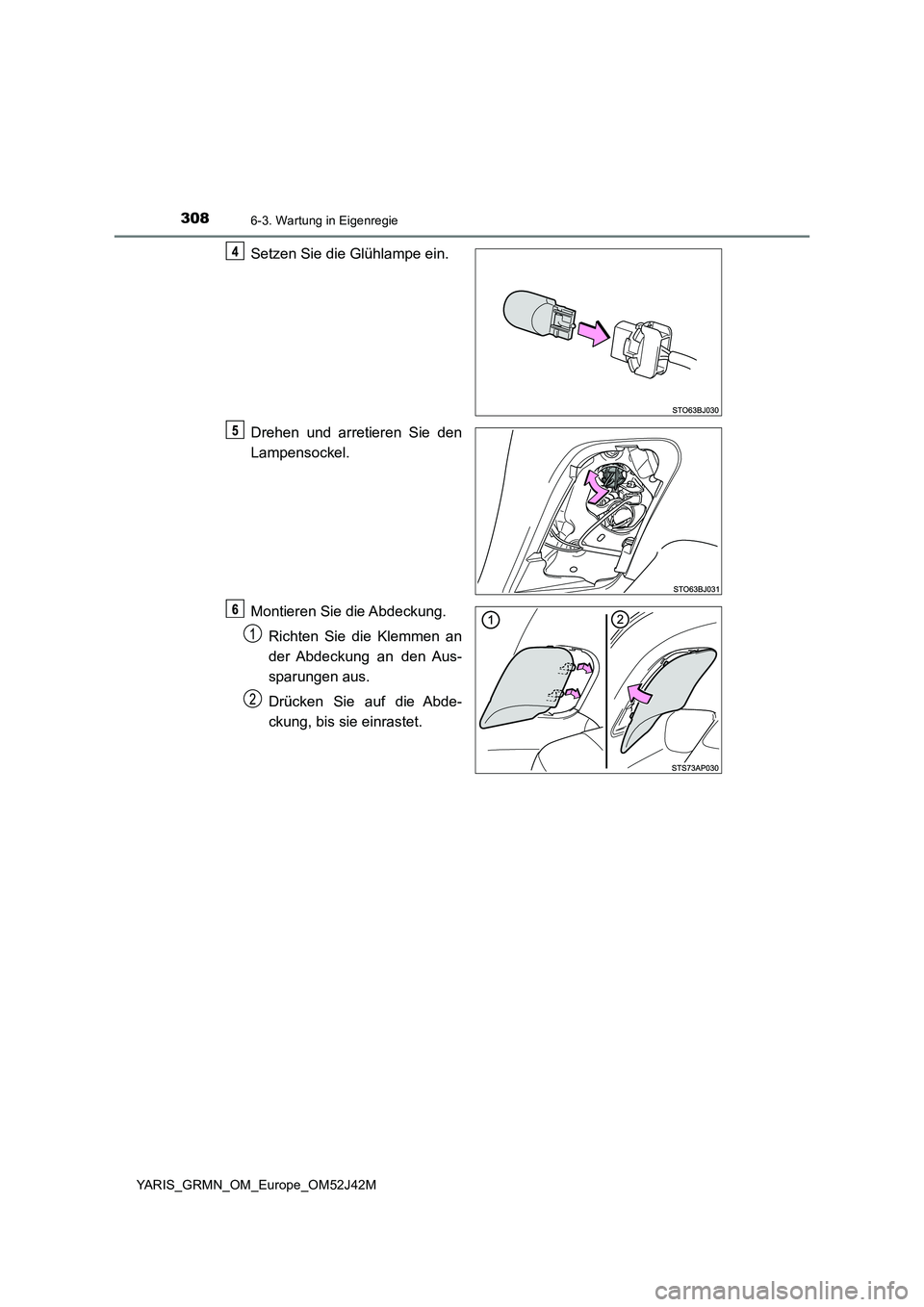

Setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Montieren Sie die Abdeckung.
Richten Sie die Klemmen an
der Abdeckung an den Aus-
sparungen aus.
Drücken Sie auf die Abde-
ckung, bis sie einrastet.

3096-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege

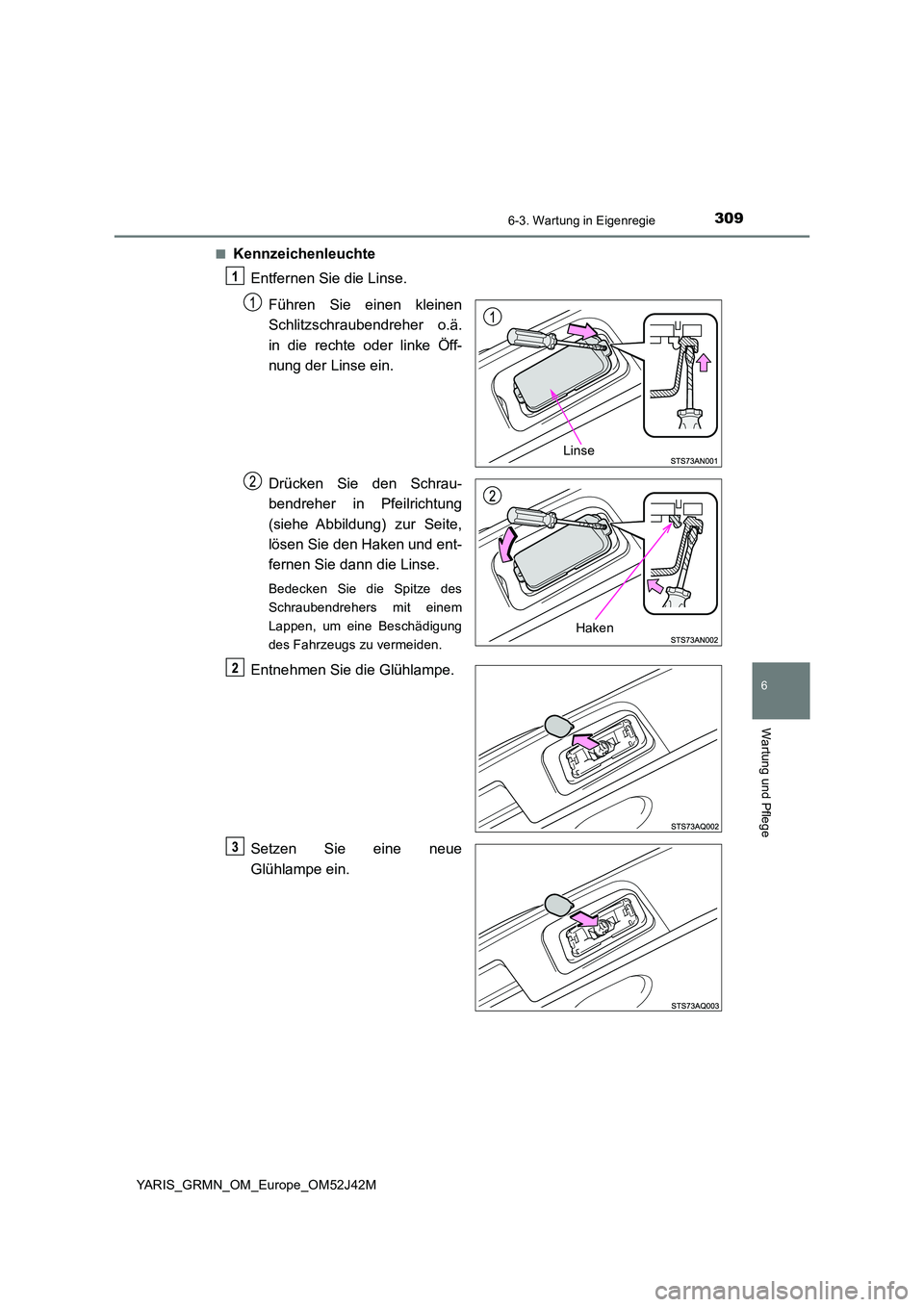

■Kennzeichenleuchte
Entfernen Sie die Linse.
Führen Sie einen kleinen
Schlitzschraubendreher o.ä.
in die rechte oder linke Öff-
nung der Linse ein.
Drücken Sie den Schrau-
bendreher in Pfeilrichtung
(siehe Abbildung) zur Seite,
lösen Sie den Haken und ent-
fernen Sie dann die Linse.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Entnehmen Sie die Glühlampe.
Setzen Sie eine neue
Glühlampe ein.
Linse
Haken

3106-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
Bauen Sie die Linse ein.
Setzen Sie die Linse auf die
rechte oder die linke Hal-
tenase.
Drücken Sie auf die Linse, bis
sie fest in ihrer Position sitzt.
Überprüfen Sie nach der Mon-
tage, ob die Linse ordnungsge-
mäß befestigt ist, indem sie leicht
daran ziehen.
Haltenase

3116-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M
6
Wartung und Pflege

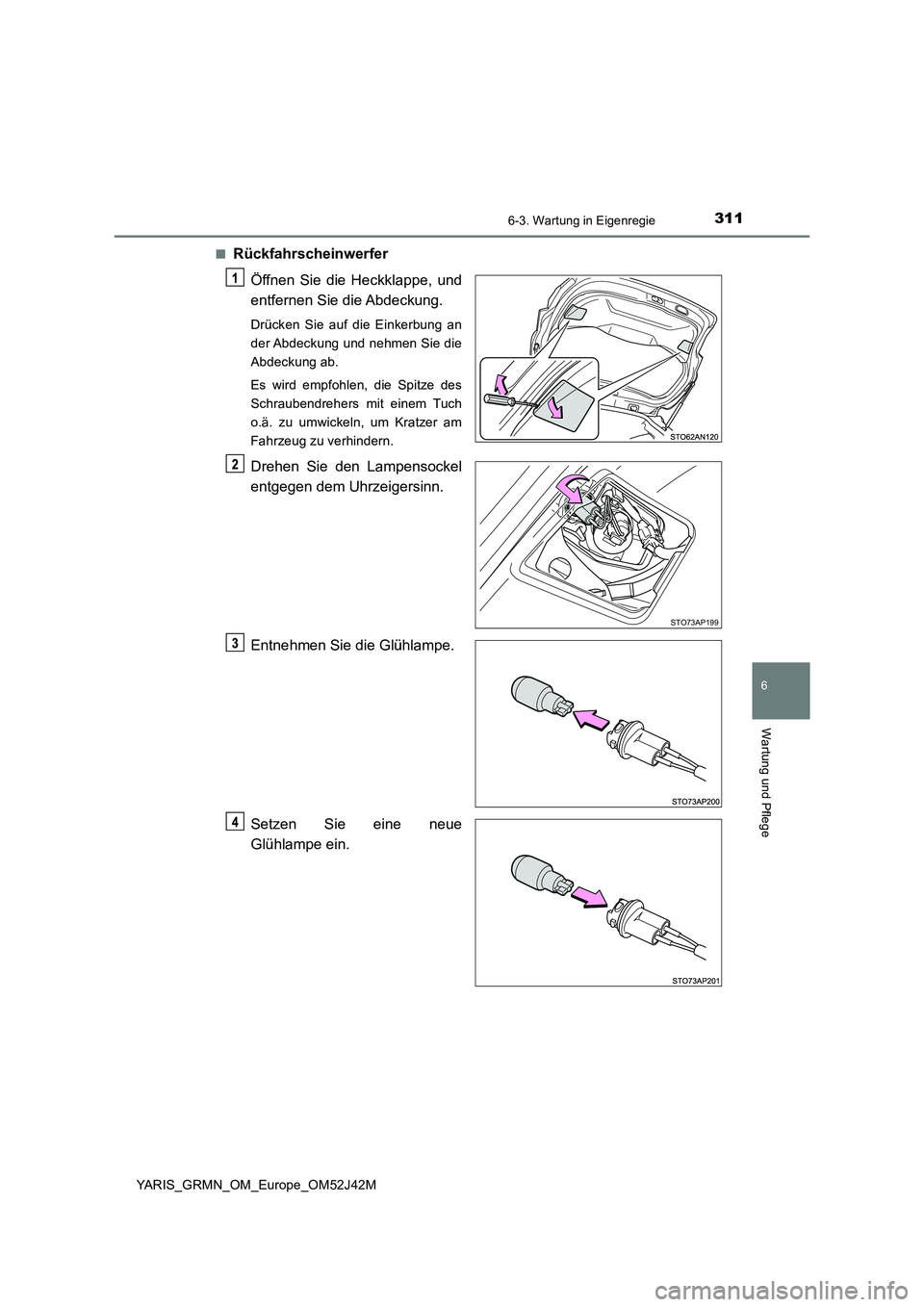

■Rückfahrscheinwerfer
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Drücken Sie auf die Einkerbung an
der Abdeckung und nehmen Sie die
Abdeckung ab.
Es wird empfohlen, die Spitze des
Schraubendrehers mit einem Tuch
o.ä. zu umwickeln, um Kratzer am
Fahrzeug zu verhindern.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Setzen Sie eine neue
Glühlampe ein.
STO73AP199

3126-3. Wartung in Eigenregie
YARIS_GRMN_OM_Europe_OM52J42M

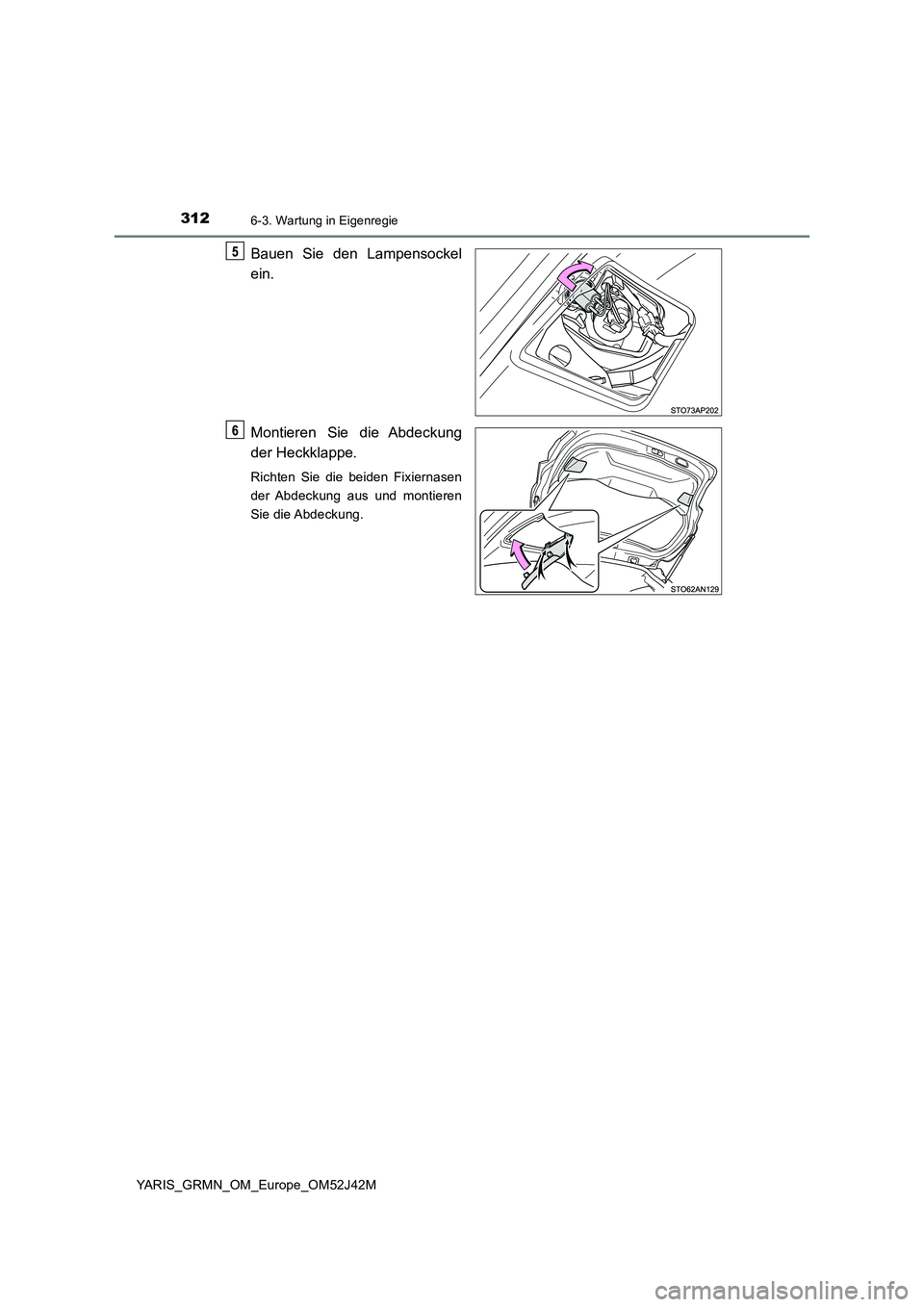

Bauen Sie den Lampensockel
ein.
Montieren Sie die Abdeckung
der Heckklappe.
Richten Sie die beiden Fixiernasen
der Abdeckung aus und montieren
Sie die Abdeckung.
