891-3. Diebstahlwarnanlage
1
Sicherheitshinweise
YARIS_GRMN_OM_Europe_OM52J42M

901-3. Diebstahlwarnanlage
YARIS_GRMN_OM_Europe_OM52J42M
HINWEIS
■So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
Sie dürfen das System nicht modifizieren oder ausbauen. Wenn Sie das System
modifizieren oder ausbauen, ist der korrekte Betrieb des Systems nicht mehr
gewährleistet.

91
2Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M
2. Kombiinstrument
Kontroll- und
Warnleuchten.......................... 92
Instrumente und Anzeigen ........ 96
Multi-Informationsanzeige ....... 100
Informationen zum
Kraftstoffverbrauch ............... 107

922. Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M

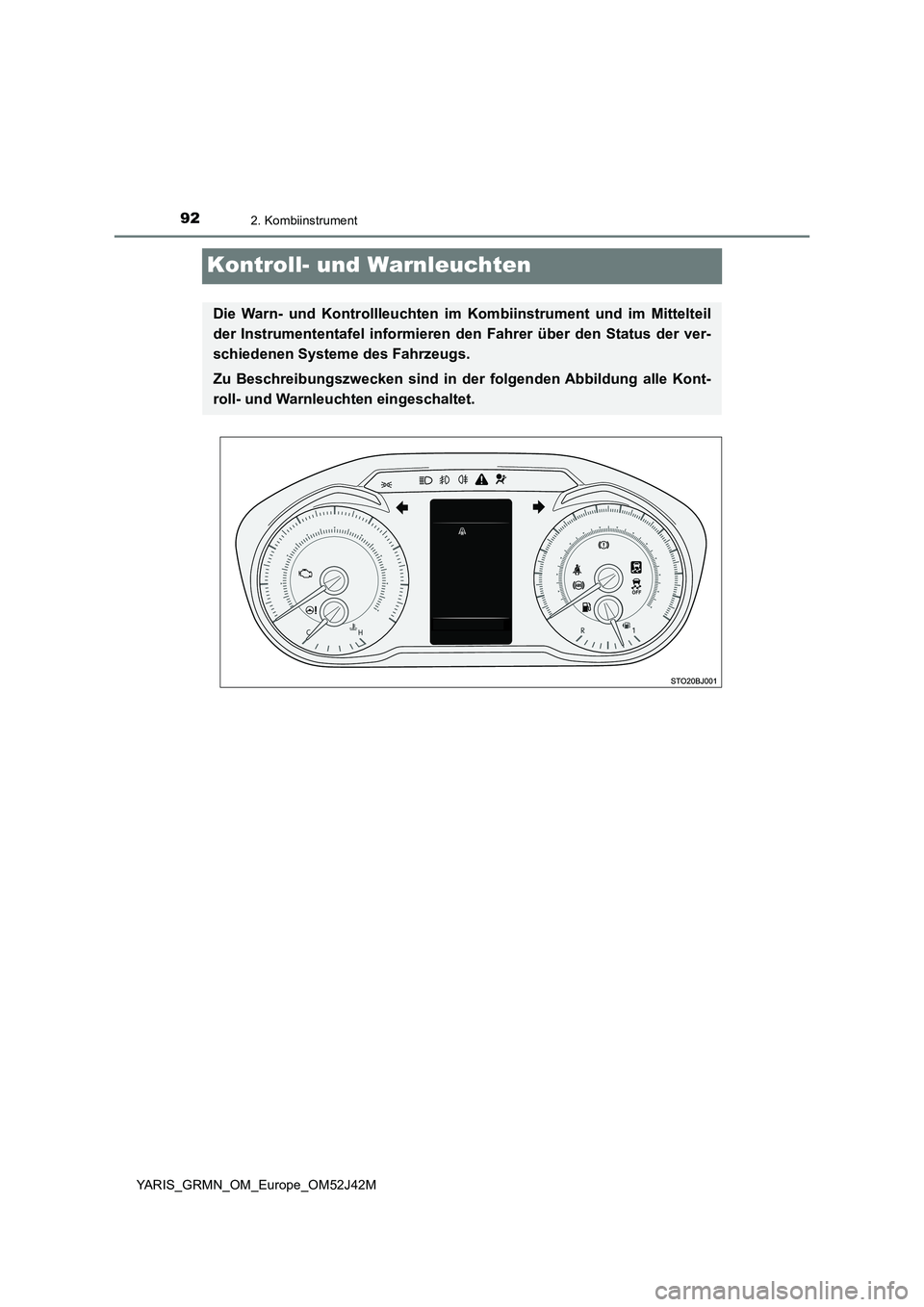

Kontroll- und Warnleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument und im Mittelteil
der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

932. Kombiinstrument
2
Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M

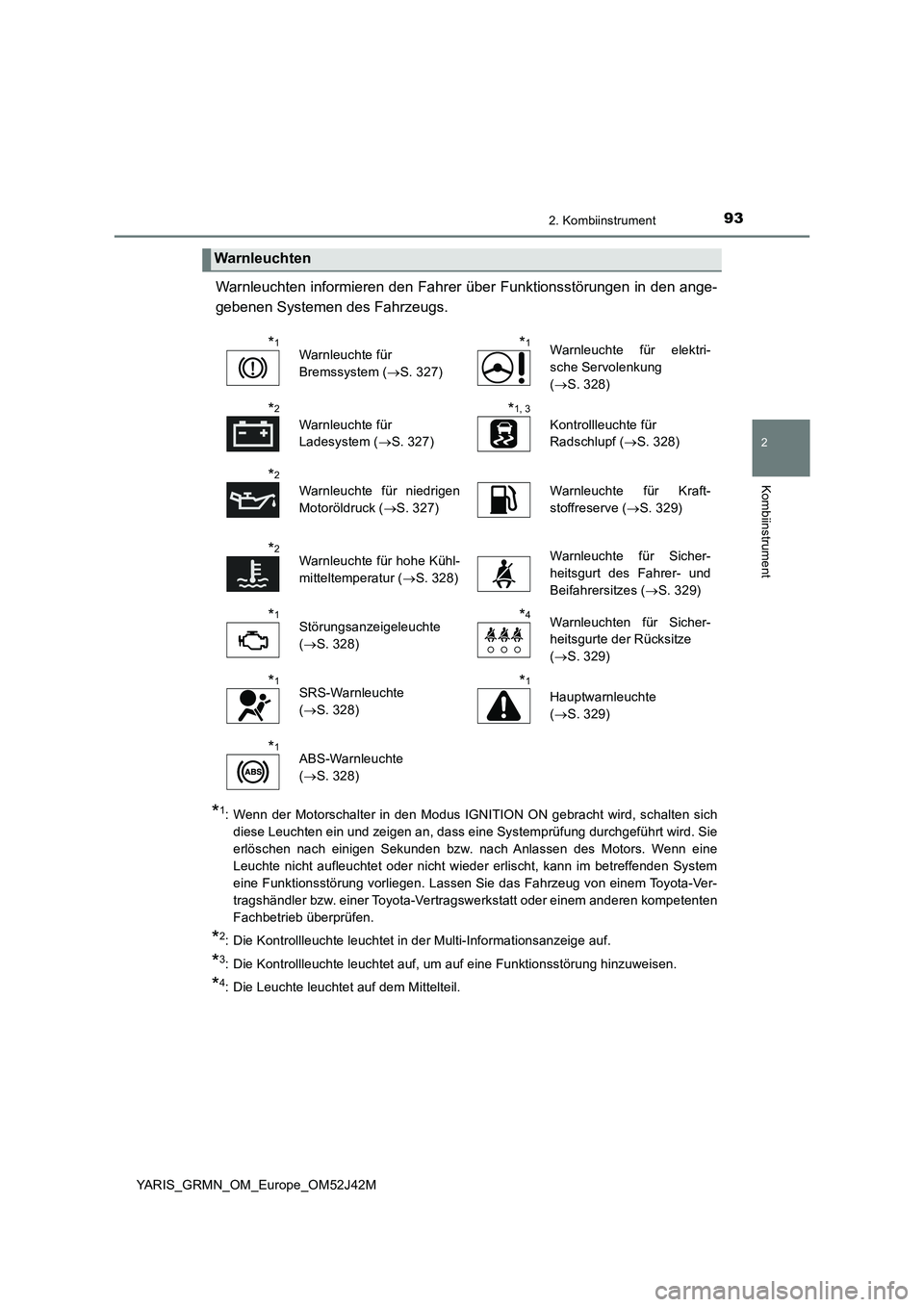

Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
*1: Wenn der Motorschalter in den Modus IGNITION ON gebracht wird, schalten sich
diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann im betreffenden System
eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
*2: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*3: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*4: Die Leuchte leuchtet auf dem Mittelteil.
Warnleuchten
*1Warnleuchte für
Bremssystem ( S. 327)
*1Warnleuchte für elektri-
sche Servolenkung
( S. 328)
*2
Warnleuchte für
Ladesystem ( S. 327)
*1, 3
Kontrollleuchte für
Radschlupf ( S. 328)
*2
Warnleuchte für niedrigen
Motoröldruck ( S. 327)
Warnleuchte für Kraft-
stoffreserve ( S. 329)
*2Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 328)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 329)
*1Störungsanzeigeleuchte
( S. 328)
*4Warnleuchten für Sicher-
heitsgurte der Rücksitze
( S. 329)
*1SRS-Warnleuchte
( S. 328)
*1
Hauptwarnleuchte
( S. 329)
*1ABS-Warnleuchte
( S. 328)

942. Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M

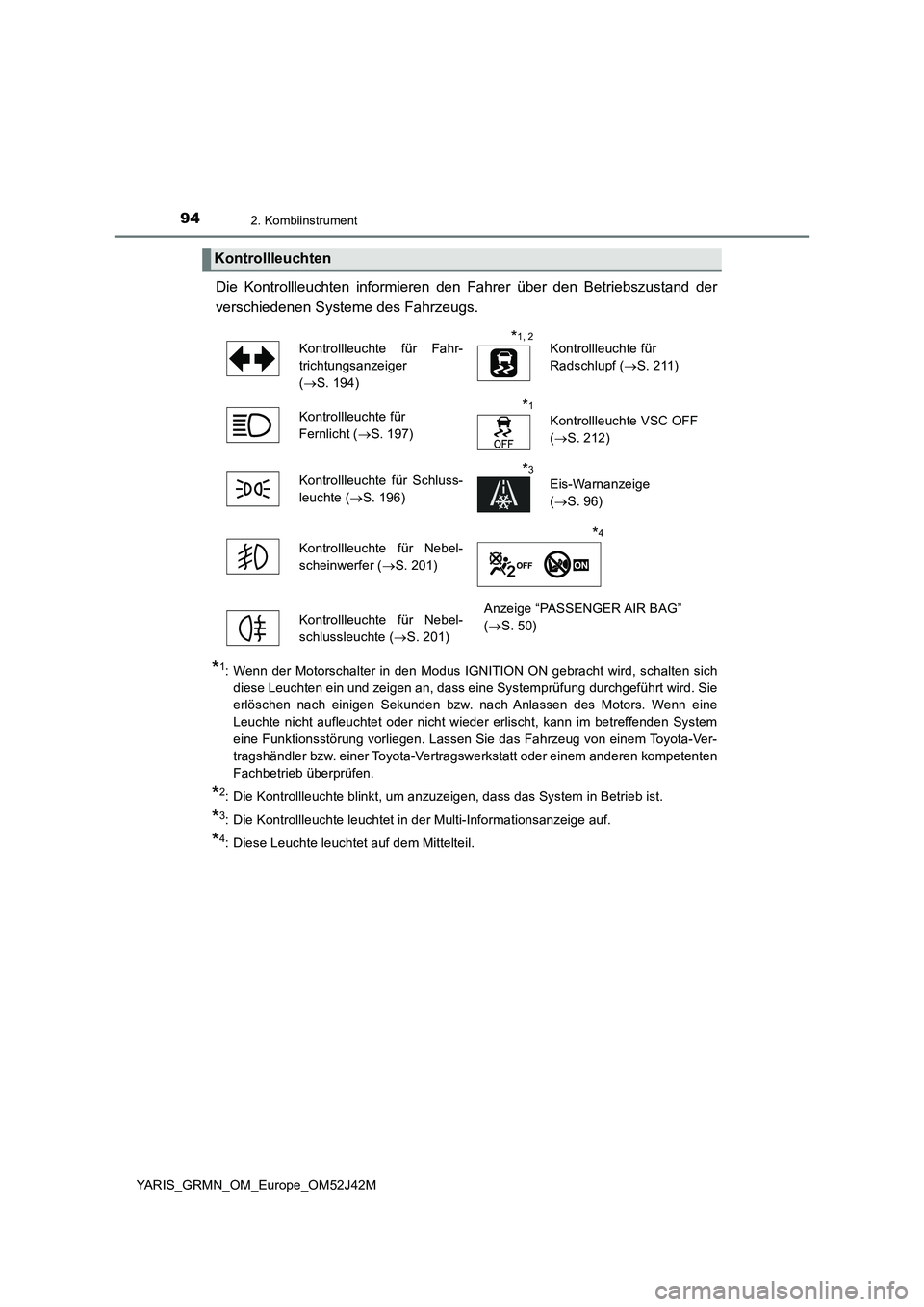

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
*1: Wenn der Motorschalter in den Modus IGNITION ON gebracht wird, schalten sich
diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann im betreffenden System
eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
*2: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*4: Diese Leuchte leuchtet auf dem Mittelteil.
Kontrollleuchten
Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 194)
*1, 2Kontrollleuchte für
Radschlupf ( S. 211)
Kontrollleuchte für
Fernlicht ( S. 197)
*1
Kontrollleuchte VSC OFF
( S. 212)
Kontrollleuchte für Schluss-
leuchte ( S. 196)
*3
Eis-Warnanzeige
( S. 96)
Kontrollleuchte für Nebel-
scheinwerfer ( S. 201)
*4
Kontrollleuchte für Nebel-
schlussleuchte ( S. 201)
Anzeige “PASSENGER AIR BAG”
( S. 50)

952. Kombiinstrument
2
Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M

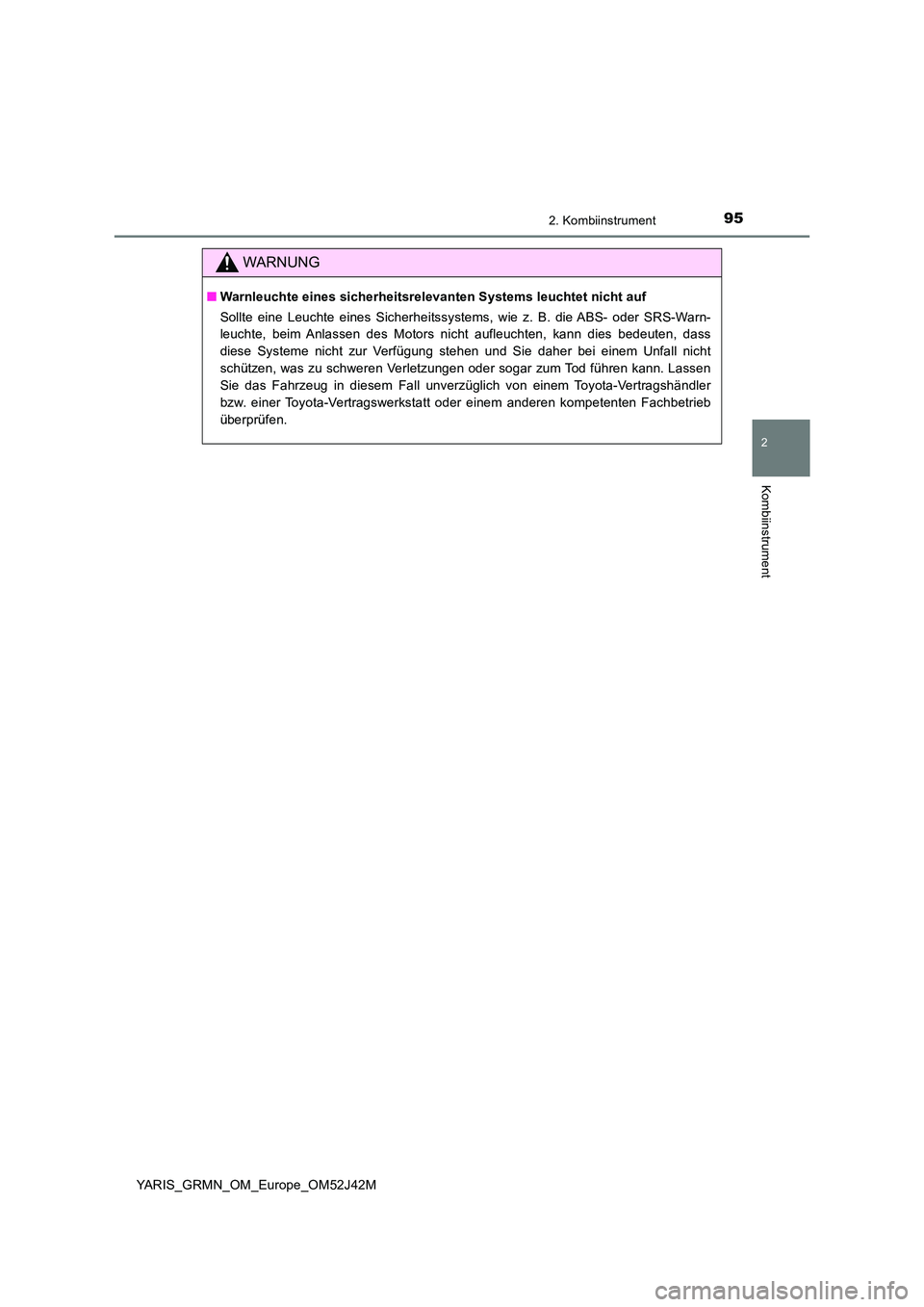

WARNUNG
■Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Anlassen des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug in diesem Fall unverzüglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.

962. Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M

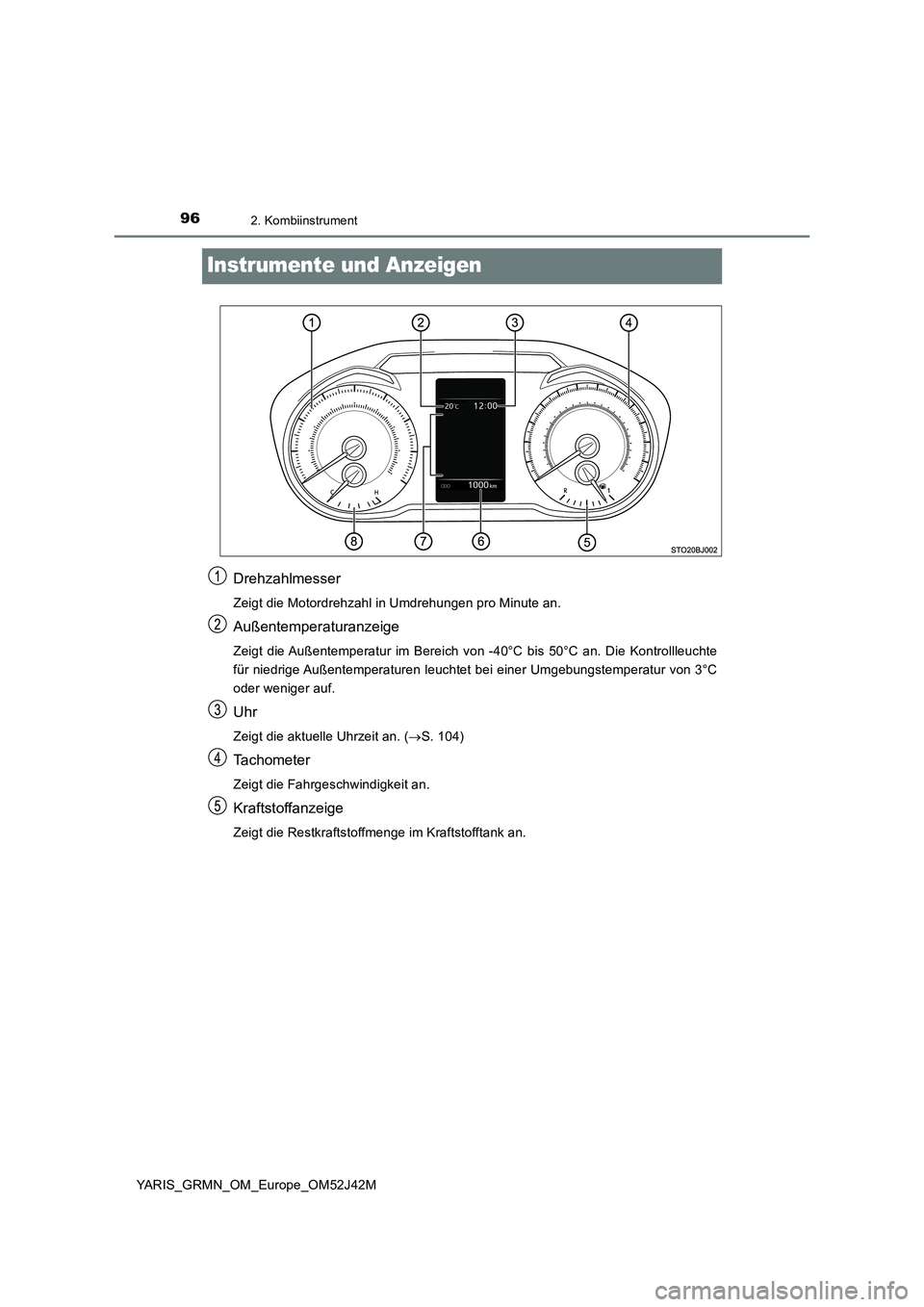

Instrumente und Anzeigen
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.
Uhr
Zeigt die aktuelle Uhrzeit an. ( S. 104)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
