531-2. Sicherheit der Kinder
1
Sicherheitshinweise
YARIS_GRMN_OM_Europe_OM52J42M

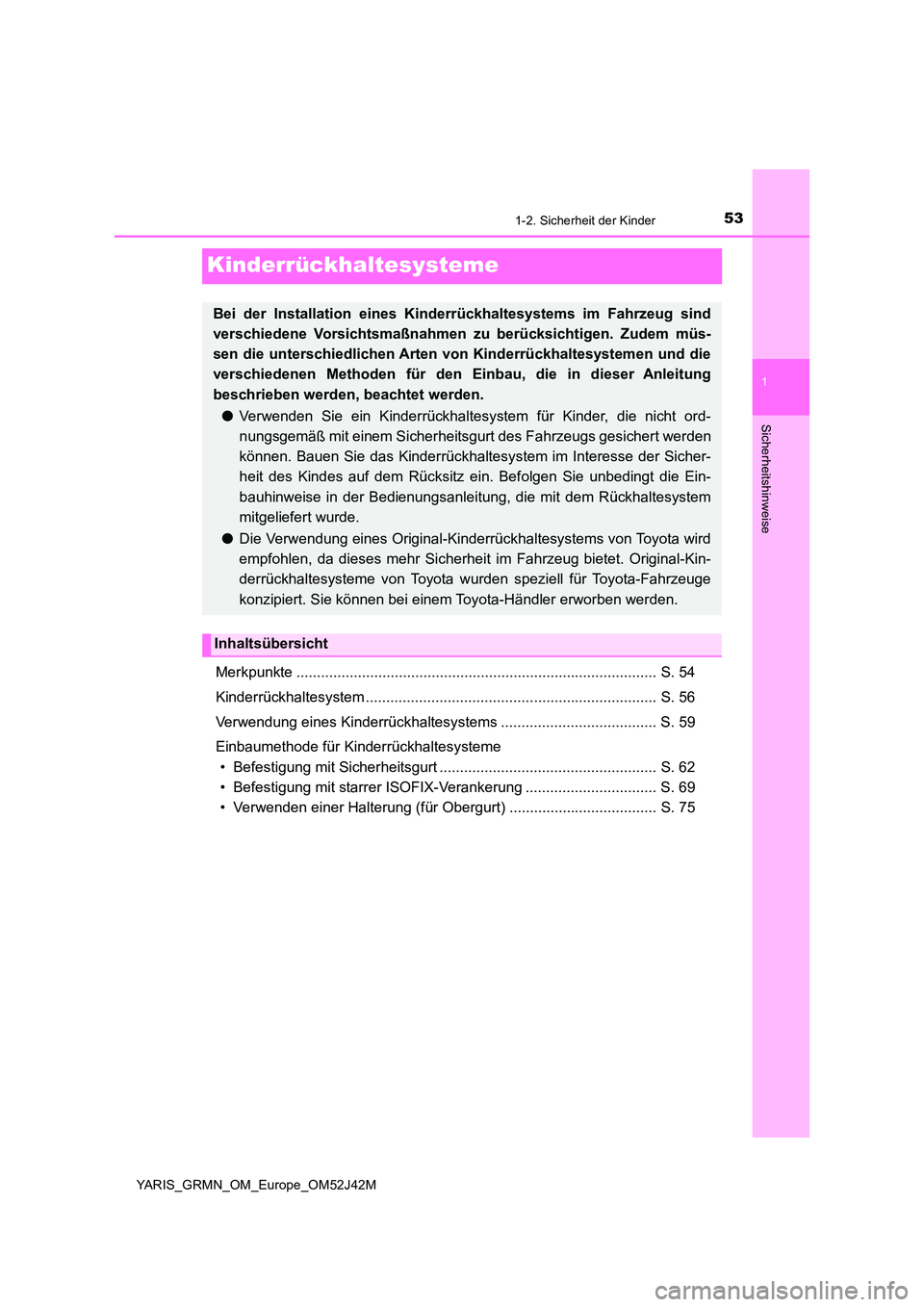

Kinderrückhaltesysteme
Merkpunkte ........................................................................................ S. 54
Kinderrückhaltesystem ....................................................................... S. 56
Verwendung eines Kinderrückhaltesystems ...................................... S. 59
Einbaumethode für Kinderrückhaltesysteme
• Befestigung mit Sicherheitsgurt ..................................................... S. 62
• Befestigung mit starrer ISOFIX-Verankerung ................................ S. 69
• Verwenden einer Halterung (f ür Obergurt) .................................... S. 75
Bei der Installation eines Kinderrückhaltesystems im Fahrzeug sind
verschiedene Vorsichtsmaßnahmen zu berücksichtigen. Zudem müs-
sen die unterschiedlichen Arten von Kinderrückhaltesystemen und die
verschiedenen Methoden für den Einbau, die in dieser Anleitung
beschrieben werden, beachtet werden.
● Verwenden Sie ein Kinderrückhaltesystem für Kinder, die nicht ord-
nungsgemäß mit einem Sicherheitsgur t des Fahrzeugs gesichert werden
können. Bauen Sie das Kinderrückhaltesystem im Interesse der Sicher-
heit des Kindes auf dem Rücksitz ein. Befolgen Sie unbedingt die Ein-
bauhinweise in der Bedienungsanleitung, die mit dem Rückhaltesystem
mitgeliefert wurde.
● Die Verwendung eines Original-Kinderrückhaltesystems von Toyota wird
empfohlen, da dieses mehr Sicherhei t im Fahrzeug bietet. Original-Kin-
derrückhaltesysteme von Toyota wurden speziell für Toyota-Fahrzeuge
konzipiert. Sie können bei einem Toyota-Händler erworben werden.
Inhaltsübersicht

581-2. Sicherheit der Kinder
YARIS_GRMN_OM_Europe_OM52J42M
■Einbaumethoden für Kinderrückhaltesysteme
Informieren Sie sich in der mit dem Kinderrückhaltesystem mitgelieferten
Bedienungsanleitung über den Einbau des Kinderrückhaltesystems.
EinbaumethodeSeite
Sicherheitsgurt-
befestigung S. 62
Befestigung mit starrer
ISOFIX-Verankerung S. 69
Befestigung mit
Halterungen
(für Obergurt)
S. 75

631-2. Sicherheit der Kinder
1
Sicherheitshinweise
YARIS_GRMN_OM_Europe_OM52J42M

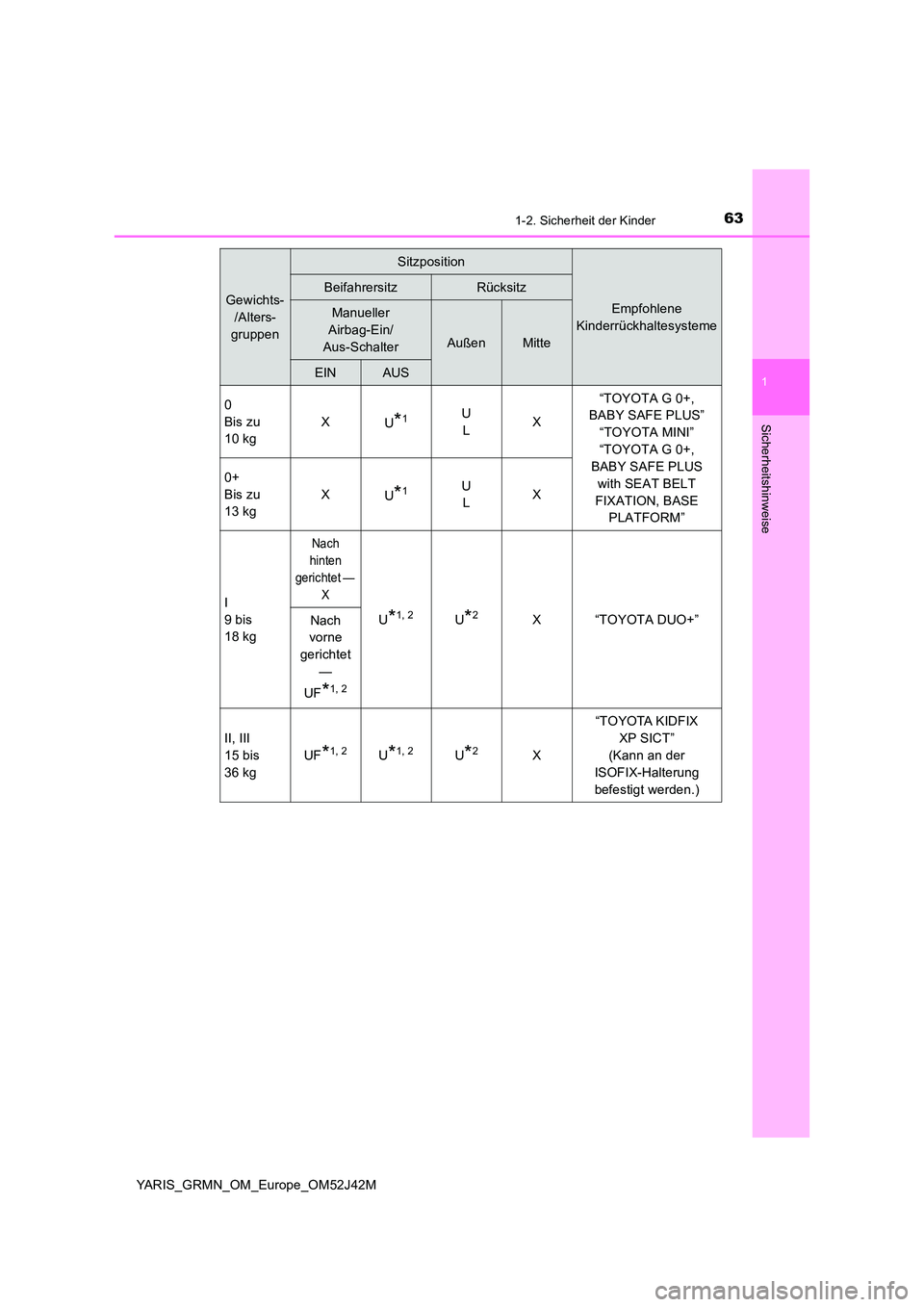

Gewichts-
/Alters-
gruppen
Sitzposition
Empfohlene
Kinderrückhaltesysteme
BeifahrersitzRücksitz
Manueller
Airbag-Ein/
Aus-SchalterAußenMitte
EINAUS
0
Bis zu
10 kg
X U*1U
L X
“TOYOTA G 0+,
BABY SAFE PLUS”
“TOYOTA MINI”
“TOYOTA G 0+,
BABY SAFE PLUS
with SEAT BELT
FIXATION, BASE
PLATFORM”
0+
Bis zu
13 kg
X U*1U
L X
I
9 bis
18 kg
Nach
hinten
gerichtet —
X
U*1, 2U*2X “TOYOTA DUO+” Nach
vorne
gerichtet
—
UF*1, 2
II, III
15 bis
36 kg
UF*1, 2U*1, 2U*2X
“TOYOTA KIDFIX
XP SICT”
(Kann an der
ISOFIX-Halterung
befestigt werden.)

691-2. Sicherheit der Kinder
1
Sicherheitshinweise
YARIS_GRMN_OM_Europe_OM52J42M

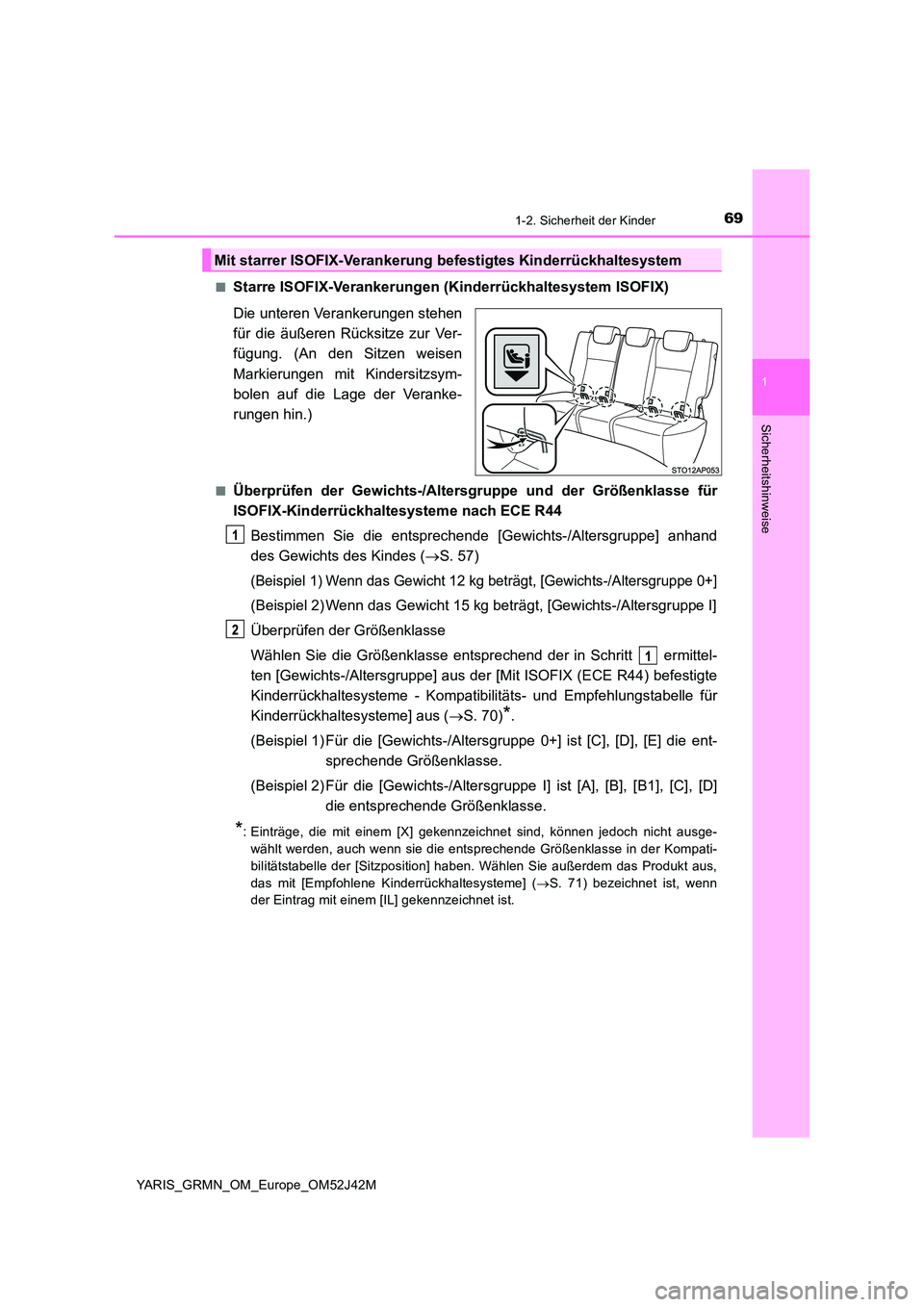

■Starre ISOFIX-Verankerungen (Kinderrückhaltesystem ISOFIX)
Die unteren Verankerungen stehen
für die äußeren Rücksitze zur Ver-
fügung. (An den Sitzen weisen
Markierungen mit Kindersitzsym-
bolen auf die Lage der Veranke-
rungen hin.)
■Überprüfen der Gewichts-/Altersgruppe und der Größenklasse für
ISOFIX-Kinderrückhalt esysteme nach ECE R44
Bestimmen Sie die entsprechende [Gewichts-/Altersgruppe] anhand
des Gewichts des Kindes ( S. 57)
(Beispiel 1) Wenn das Gewicht 12 kg beträgt, [Gewichts-/Altersgruppe 0+]
(Beispiel 2) Wenn das Gewicht 15 kg beträgt, [Gewichts-/Altersgruppe I]
Überprüfen der Größenklasse
Wählen Sie die Größenklasse entsprechend der in Schritt ermittel-
ten [Gewichts-/Altersgruppe] aus der [Mit ISOFIX (ECE R44) befestigte
Kinderrückhaltesysteme - Kompatibilitäts- und Empfehlungstabelle für
Kinderrückhaltesysteme] aus ( S. 70)*.
(Beispiel 1) Für die [Gewichts-/Altersgruppe 0+] ist [C], [D], [E] die ent-
sprechende Größenklasse.
(Beispiel 2) Für die [Gewichts-/Alter sgruppe I] ist [A], [B], [B1], [C], [D]
die entsprechende Größenklasse.
*: Einträge, die mit einem [X] gekennzeichnet sind, können jedoch nicht ausge-
wählt werden, auch wenn sie die entsprechende Größenklasse in der Kompati-
bilitätstabelle der [Sitzposition] haben. Wählen Sie außerdem das Produkt aus,
das mit [Empfohlene Kinderrückhaltesysteme] ( S. 71) bezeichnet ist, wenn
der Eintrag mit einem [IL] gekennzeichnet ist.
Mit starrer ISOFIX-Verankerung befestigtes Kinderrückhaltesystem

701-2. Sicherheit der Kinder
YARIS_GRMN_OM_Europe_OM52J42M

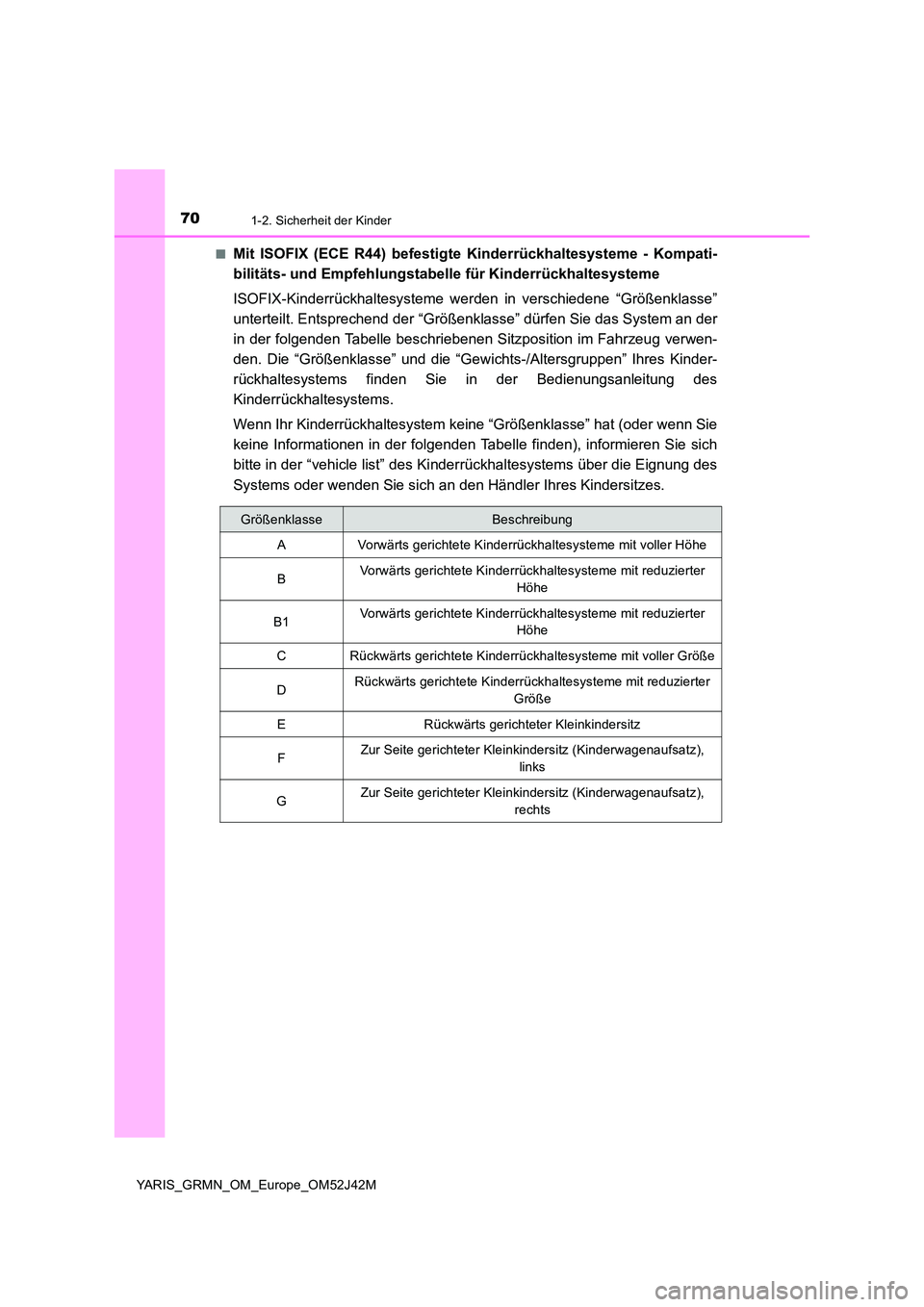

■Mit ISOFIX (ECE R44) befestigte Kinderrückhaltesysteme - Kompati-
bilitäts- und Empfehlungstabelle für Kinderrückhaltesysteme
ISOFIX-Kinderrückhaltesysteme wer den in verschiedene “Größenklasse”
unterteilt. Entsprechend der “Größenklasse” dürfen Sie das System an der
in der folgenden Tabelle beschriebenen Sitzposition im Fahrzeug verwen-
den. Die “Größenklasse” und die “Gewichts-/Altersgruppen” Ihres Kinder-
rückhaltesystems finden Sie in der Bedienungsanleitung des
Kinderrückhaltesystems.
Wenn Ihr Kinderrückhaltesystem keine “Größenklasse” hat (oder wenn Sie
keine Informationen in der folgenden Tabelle finden), informieren Sie sich
bitte in der “vehicle list” des Ki nderrückhaltesystems über die Eignung des
Systems oder wenden Sie sich an den Händler Ihres Kindersitzes.
GrößenklasseBeschreibung
A Vorwärts gerichtete Kinderrückhaltesysteme mit voller Höhe
B Vorwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Höhe
B1 Vorwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Höhe
C Rückwärts gerichtete Kinderrückhaltesysteme mit voller Größe
D Rückwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Größe
E Rückwärts gerichteter Kleinkindersitz
F Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz),
links
G Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz),
rechts

721-2. Sicherheit der Kinder
YARIS_GRMN_OM_Europe_OM52J42M

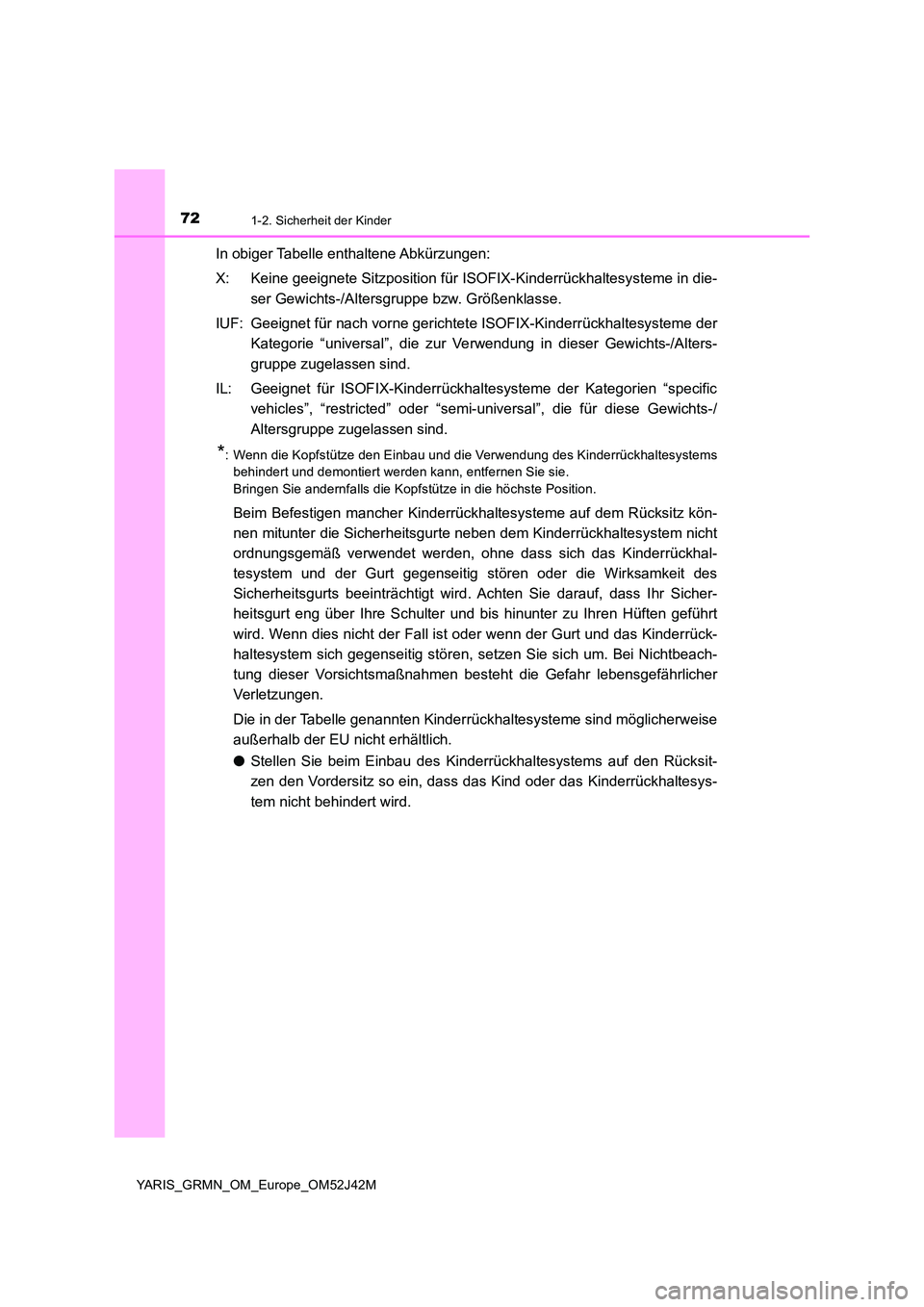

In obiger Tabelle enthaltene Abkürzungen:
X: Keine geeignete Sitzposition für ISOFIX-Kinderrückhaltesysteme in die-
ser Gewichts-/Altersgruppe bzw. Größenklasse.
IUF: Geeignet für nach vorne gerichtet e ISOFIX-Kinderrückhaltesysteme der
Kategorie “universal”, die zur Ve rwendung in dieser Gewichts-/Alters-
gruppe zugelassen sind.
IL: Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorien “specific
vehicles”, “restricted” oder “semi-universal”, die für diese Gewichts-/
Altersgruppe zugelassen sind.
*: Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrückhaltesystems
behindert und demontiert werden kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in die höchste Position.
Beim Befestigen mancher Kinderrückhaltesysteme auf dem Rücksitz kön-
nen mitunter die Sicherheitsgurte neben dem Kinderrückhaltesystem nicht
ordnungsgemäß verwendet werden, ohne dass sich das Kinderrückhal-
tesystem und der Gurt gegenseitig stören oder die Wirksamkeit des
Sicherheitsgurts beeinträchtigt wird . Achten Sie darauf, dass Ihr Sicher-
heitsgurt eng über Ihre Schulter und bis hinunter zu Ihren Hüften geführt
wird. Wenn dies nicht der Fall ist oder wenn der Gurt und das Kinderrück-
haltesystem sich gegenseitig stören, setzen Sie sich um. Bei Nichtbeach-
tung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher
Verletzungen.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
● Stellen Sie beim Einbau des Kinderrückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das Kind oder das Kinderrückhaltesys-
tem nicht behindert wird.

731-2. Sicherheit der Kinder
1
Sicherheitshinweise
YARIS_GRMN_OM_Europe_OM52J42M

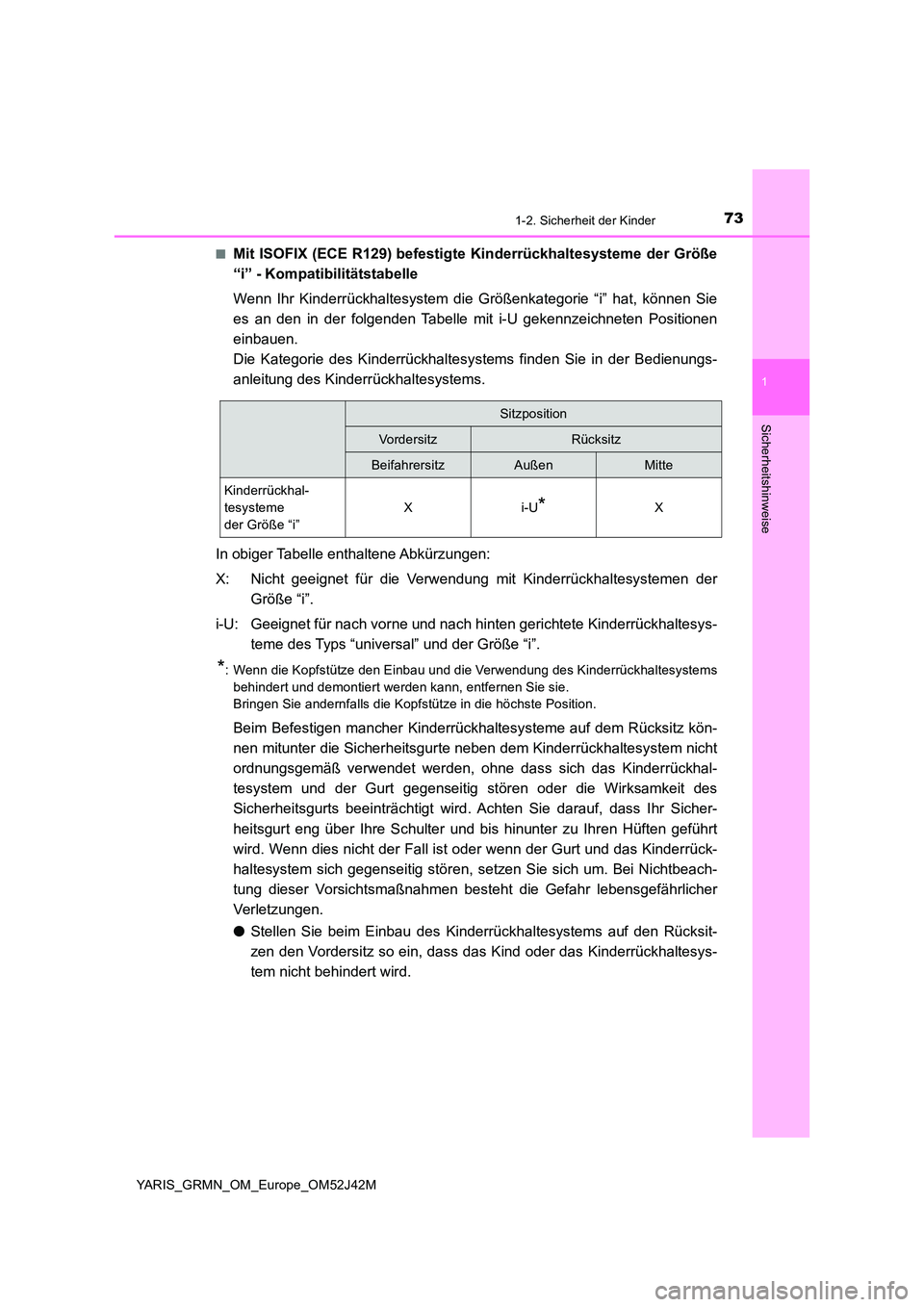

■Mit ISOFIX (ECE R129) befestigte Kinderrückhaltesysteme der Größe
“i” - Kompatibilitätstabelle
Wenn Ihr Kinderrückhaltesystem die Größenkategorie “i” hat, können Sie
es an den in der folgenden Tabelle mit i-U gekennzeichneten Positionen
einbauen.
Die Kategorie des Kinderrückhaltesystems finden Sie in der Bedienungs-
anleitung des Kinderrückhaltesystems.
In obiger Tabelle enthaltene Abkürzungen:
X: Nicht geeignet für die Verwendung mit Kinderrückhaltesystemen der
Größe “i”.
i-U: Geeignet für nach vorne und nach hinten gerichtete Kinderrückhaltesys-
teme des Typs “universal” und der Größe “i”.
*: Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrückhaltesystems
behindert und demontiert werden kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in die höchste Position.
Beim Befestigen mancher Kinderrückhaltesysteme auf dem Rücksitz kön-
nen mitunter die Sicherheitsgurte neben dem Kinderrückhaltesystem nicht
ordnungsgemäß verwendet werden, ohne dass sich das Kinderrückhal-
tesystem und der Gurt gegenseitig stören oder die Wirksamkeit des
Sicherheitsgurts beeinträchtigt wird . Achten Sie darauf, dass Ihr Sicher-
heitsgurt eng über Ihre Schulter und bis hinunter zu Ihren Hüften geführt
wird. Wenn dies nicht der Fall ist oder wenn der Gurt und das Kinderrück-
haltesystem sich gegenseitig stören, setzen Sie sich um. Bei Nichtbeach-
tung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher
Verletzungen.
● Stellen Sie beim Einbau des Kinderrückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das Kind oder das Kinderrückhaltesys-
tem nicht behindert wird.
Sitzposition
Vo rd e r s i t zRücksitz
BeifahrersitzAußenMitte
Kinderrückhal-
tesysteme
der Größe “i”
Xi-U*X

741-2. Sicherheit der Kinder
YARIS_GRMN_OM_Europe_OM52J42M

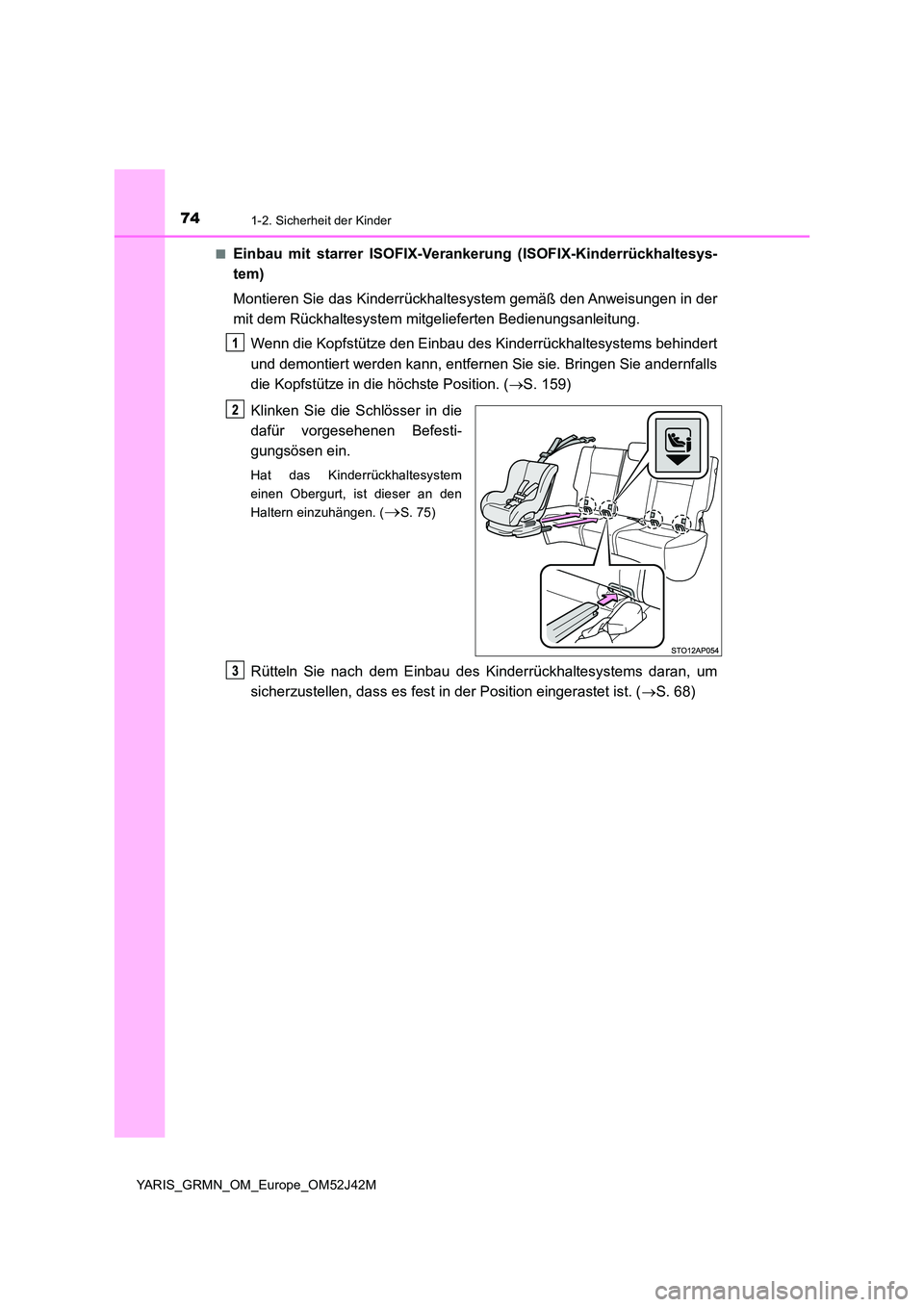

■Einbau mit starrer ISOFIX-Verankerung (ISOFIX-Kinderrückhaltesys-
tem)
Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.
Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems behindert
und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls
die Kopfstütze in die höchste Position. ( S. 159)
Klinken Sie die Schlösser in die
dafür vorgesehenen Befesti-
gungsösen ein.
Hat das Kinderrückhaltesystem
einen Obergurt, ist dieser an den
Haltern einzuhängen. (S. 75)
Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der Position eingerastet ist. ( S. 68)
