2017 TOYOTA RAV4 HYBRID Bruksanvisningar (in Swedish)

4898-1. Specifikationer
OM42B04SE
8
Bilens specifikationer
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/flas-
kor för att hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och
miljöskyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
OM42B04SE.book Page 489 Wedne sday, September 7, 2016 1:34 AM

4908-1. Specifikationer
OM42B04SE
Kylsystem
KapacitetBensinmotor
Utan EGR-system:
7,2 liter
Med EGR-system:
7,5 liter
Drivenhet1,5 liter
Kylarvätska
Någon av följande kan användas:• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbase-rad kylarvätska som inte innehåller silikat,
amin, nitrit eller borat med Hybrid Organic
Acid Technology, ”longlife”
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatDENSO FK16HR-A8
Elektrodavstånd0,8 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM42B04SE.book Page 490 Wedne sday, September 7, 2016 1:34 AM

4918-1. Specifikationer
OM42B04SE
8
Bilens specifikationer
*1: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
*2: AWD-modeller

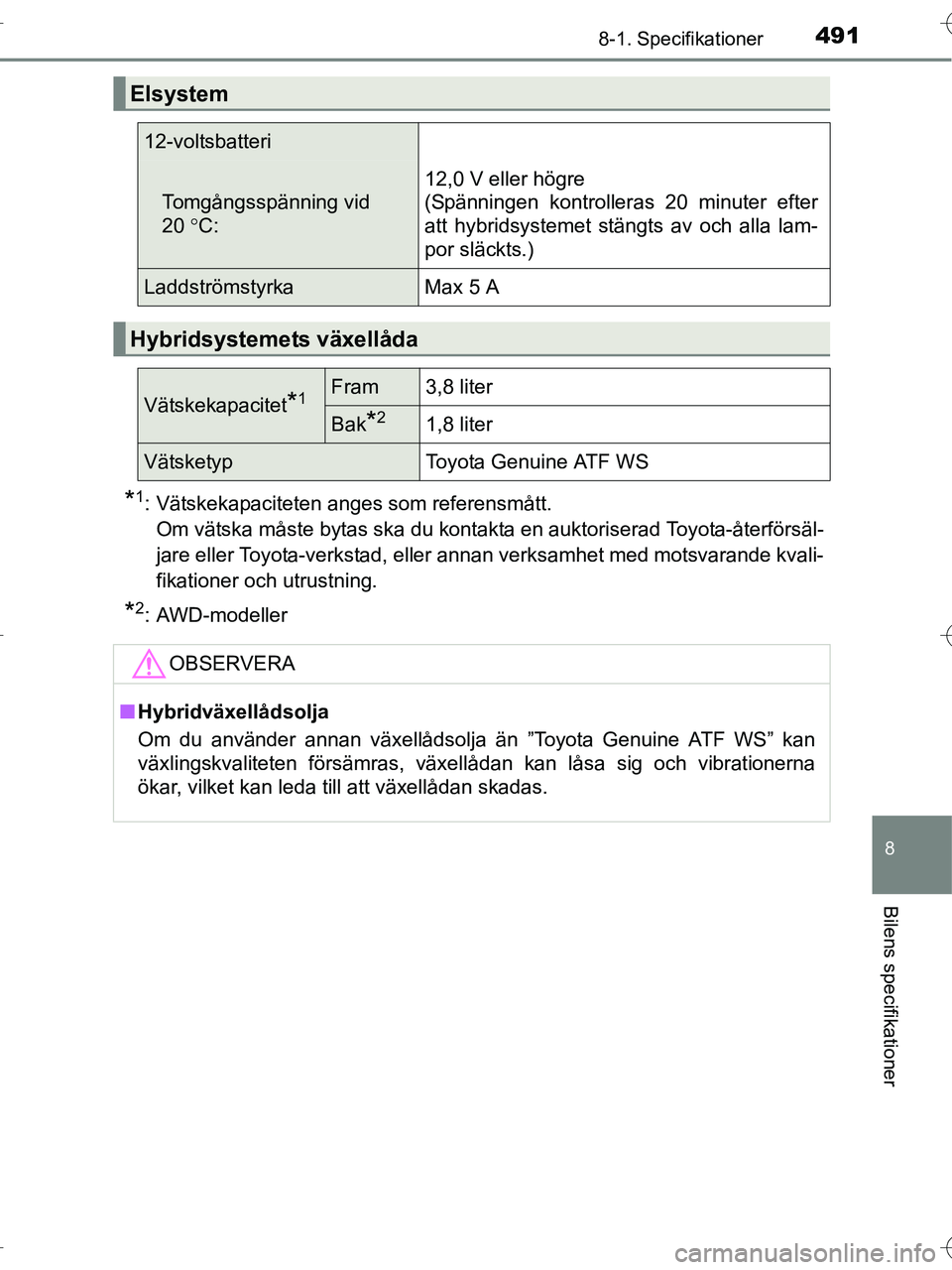

Elsystem
12-voltsbatteri
Tomgångsspänning vid
20 °C:
12,0 V eller högre
(Spänningen kontrolleras 20 minuter efter
att hybridsystemet stängts av och alla lam-
por släckts.)
LaddströmstyrkaMax 5 A
Hybridsystemets växellåda
Vätskekapacitet*1Fram3,8 liter
Bak*21,8 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■ Hybridväxellådsolja
Om du använder annan växellådsolja än ”Toyota Genuine ATF WS” kan
växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM42B04SE.book Page 491 Wedne sday, September 7, 2016 1:34 AM

4928-1. Specifikationer
OM42B04SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 490 N ochhybridsystemet är igång
*2: Parkeringsbromsens pedalrörelse när den dras upp med kraften 200 N
Bromsar
Pedalavstånd till golvet*1Min. 105 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*27–10 hack
Vätsketyp
SAE J1703 eller FMVSS No. 116
DOT 3 eller SAE J1704 eller FMVSS
No. 116 DOT 4
Styrning
Fritt spelHögst 30 mm
OM42B04SE.book Page 492 Wedne sday, September 7, 2016 1:34 AM

4938-1. Specifikationer
OM42B04SE
8
Bilens specifikationer
XTyp A och B
*: Lufttrycket i däcken varierar i olika länder. Kontrollera däcktrycket på infor-mationsdekalen för att fastställa vilket däcktryck som rekommenderas för
din bil. ( →Sid. 376)
XTy p C
XTy p D
Däck och fälgar
Däckdimension225/65R17 102H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Ty p A*:
Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Ty p B
*:
Fram: 240 kPa (2,4 bar)
Bak: 240 kPa (2,4 bar)
Fälgdimension17 × 7 J
Åtdragningsmoment103 Nm
Däckdimension225/60R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 210 kPa (2,1 bar)
Bak: 210 kPa (2,1 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
Däckdimension235/55R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
OM42B04SE.book Page 493 Wedne sday, September 7, 2016 1:34 AM

4948-1. Specifikationer
OM42B04SE
XNödhjul (i förekommande fall)
■Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
DäckdimensionT165/80D17 104M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17 × 4T
Åtdragningsmoment103 Nm
Glödlampor
GlödlamporWTy p
Exteriör
Strålkastare (halogenstrålkastare)55A
Dimljus, fram*19B
Körriktningsvisare, fram21C
Körriktningsvisare, bak21C
Backlampor16D
Nummerskyltsbelysning5D
Interiör
Sminkspegelbelysning8D
Kupébelysning (fram)/läslampor5D
Kupébelysning (bak)8E
Bagagerumsbelysning5D
A: HIR2 halogenlampor
B: H16 halogenlampor
C: Kilsockel (gul) D: Glassockellampa (klarglas)
E: Spollampa (genomskinlig)
*: I förekommande fall
OM42B04SE.book Page 494 Wedne sday, September 7, 2016 1:34 AM

4958-1. Specifikationer
OM42B04SE
8
Bilens specifikationer
Bränsleinformation
■Användning av bensin med etanolinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är upp till 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
■ Om motorn knackar
●Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk stan-
dard EN228.
För att motorn ska fungera på bästa sätt ska du använda blyfri
bensin med oktantal 91 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt ska du använda blyfri
bensin med oktantal 91 eller högre.
OBSERVERA
■Om bränslekvalitet
● Använd inte fel bränsle. Om fel bränsle används kommer motorn att skadas.
● Använd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåga att rena avgaserna och orsa-
kar störningar i systemet.
● Använd inte bensin med etanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med etanolinblandning kan orsaka skador på
motorn eller haveri.
● Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Sådana bränslen skadar bilens bränslesystem. Om du är tveksam,
kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
OM42B04SE.book Page 495 Wedne sday, September 7, 2016 1:34 AM

4968-1. Specifikationer
OM42B04SE
OBSERVERA
●Utanför EU: Bioetanolbränsle som sä ljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. Om du är tveksam,
kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
OM42B04SE.book Page 496 Wedne sday, September 7, 2016 1:34 AM
