OM42B04SE7-1. Viktig information
Varningsblinkers ................402
Om du måste få stopp på bilen i en nödsituation ......403
7-2. Åtgärder i en akut situation
Om bilen måste bärgas eller bogseras ..................404
Om du tror att något är fel..................410
Om en varningslampa tänds eller en
varningssignal hörs..........411
Om ett varningsmeddelande
visas ................................419
Om du får punktering (modeller med
reservhjul) ........................440
Om du får punktering (modeller utan
reservhjul) ........................451
Om hybridsystemet inte startar........................465 Om den elektroniska
nyckeln inte fungerar....... 467
Om 12-voltsbatteriet är urladdat ....................... 470
Om motorn blir överhettad ....................... 475
Om bilen fastnar ............... 480
8-1. Specifikationer Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 484
Bränsleinformation ............ 495
8-2. Specialinställning Funktioner som kan specialinställas ................ 497
8-3. Återställning Funktioner som kan nollställas ........................ 506
Vad gör du om ... (Felsökning) ............................. 508
Alfabetiskt register ..................... 512
7Om problem uppstår
8Bilens specifikationer
Sakregister
Modeller med navigations system eller multimediasystem, se instruk-
tionsboken till navigation s/multimediasystemet beträffande uppgifter
om utrustningen som listas nedan.
• Navigationssystem
• Ljudanläggning• Toyota parkeringsassistans
• 360°-monitor
Toyota Motor Europe NV/SA, Avenue du Bourget 60 - 1140
Bryssel, Belgien ww w.toyota-europe.com
OM42B04SE.book Page 5 Wednesday, September 7, 2016 1:34 AM

14Bildregister
OM42B04SE
■Instrumentpanel
Startknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 176
Starta hybridsystemet/ändra lägen . . . . . . . . . . . . . . . . Sid. 176, 177
Stoppa hybridsystemet i nödsituation . . . . . . . . . . . . . . . . . . Sid. 403
Om hybridsystemet inte startar . . . . . . . . . . . . . . . . . . . . . . . Sid. 465
Varningsmeddelanden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 435
Växelspak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 184
Ändra växellägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 184
Säkerhetsanvisningar vid bogsering . . . . . . . . . . . . . . . . . . . Sid. 404
Om växelspaken inte går att flytta . . . . . . . . . . . . . . . . . . . . . Sid. 188
Instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 84
Läsa av instrumenten/justera instrumentpanelbelysning. . . . . Sid. 84
Varningslampor/indikeringslampor . . . . . . . . . . . . . . . . . . . . . Sid. 80
Om en varningslampa tänds . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 411
Informationsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 88
Energimonitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 92
Om varningsmeddelanden visas . . . . . . . . . . . . . . . . . . . . . . Sid. 4191
2
3
4
OM42B04SE.book Page 14 Wednesday, September 7, 2016 1:34 AM

731-3. Stöldskydd
1
OM42B04SE
Trygghet och säkerhet
Gör något av följande för att inaktivera eller stoppa larmen:
●Lås upp dörrarna med låsfunktionen eller fjärrkontrollen.
● Starta hybridsystemet. (Larmet inaktiveras eller stängs av efter någ-
ra sekunder.)
■Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
■ Kontroller innan bilen låses
Kontrollera följande för att förhindra oväntad utlösning av larmet och stöld av bilen:
●Ingen befinner sig inne i bilen.
● Fönster och taklucka (i förekommande fall) är stängda innan larmet aktiveras.
● Inga värdesaker eller andra personliga föremål är kvarlämnade i bilen.
■ Utlösning av larmet
Larmet går igång i följande situationer:
(Om larmet stängs av inaktiveras larmsystemet.)
Inaktivera eller stänga av larmet
●Dörrarna låses upp med den mekaniska
nyckeln.
● Någon inne i bilen öppnar en dörr eller
motorhuven.
OM42B04SE.book Page 73 Wedn esday, September 7, 2016 1:34 AM

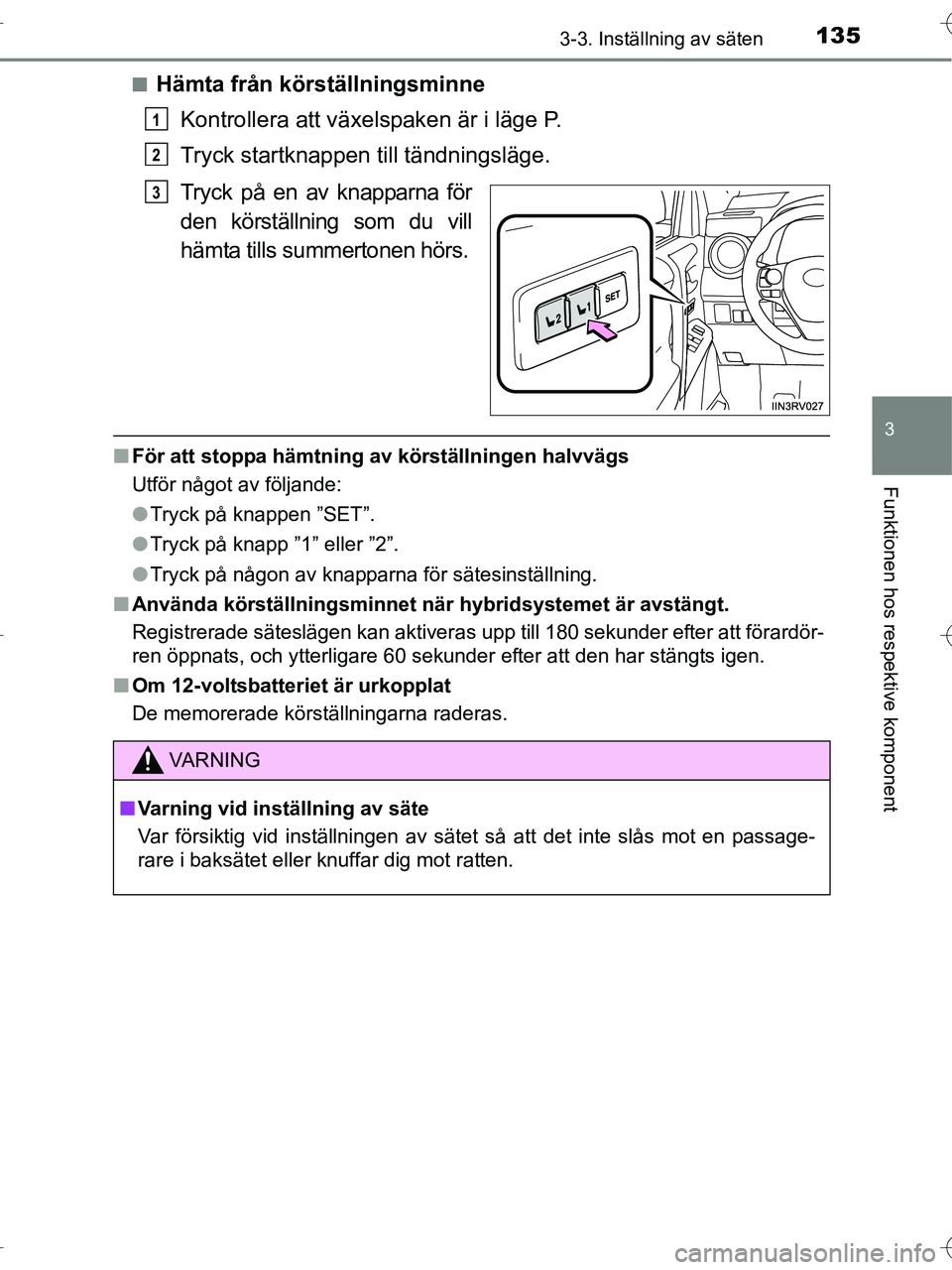

1353-3. Inställning av säten
3
Funktionen hos respektive komponent
OM42B04SE■
Hämta från körställningsminne
Kontrollera att växelspaken är i läge P.
Tryck startknappen till tändningsläge.
Tryck på en av knapparna för
den körställning som du vill
hämta tills summertonen hörs.
■ För att stoppa hämtning av körställningen halvvägs
Utför något av följande:
●Tryck på knappen ”SET”.
● Tryck på knapp ”1” eller ”2”.
● Tryck på någon av knapparna för sätesinställning.
■ Använda körställningsminnet när hybridsystemet är avstängt.
Registrerade säteslägen kan aktiveras upp till 180 sekunder efter att förardör-
ren öppnats, och ytterligare 60 sekunder efter att den har stängts igen.
■ Om 12-voltsbatteriet är urkopplat
De memorerade körställningarna raderas.
1
2
3
VA R N I N G
■Varning vid inställning av säte
Var försiktig vid inställningen av sätet så att det inte slås mot en passage-
rare i baksätet eller knuffar dig mot ratten.
OM42B04SE.book Page 135 Wedne sday, September 7, 2016 1:34 AM

401
7Om problem uppstår
OM42B04SE7-1. Viktig information
Varningsblinkers ................ 402
Om du måste få stopp på bilen i en nödsituation ...... 403 7-2. Åtgärder i en
akut situation
Om bilen måste bärgas eller bogseras .................. 404
Om du tror att något är fel.................. 410
Om en varningslampa tänds eller en
varningssignal hörs.......... 411
Om ett varningsmeddelande
visas ................................ 419
Om du får punktering (modeller med
reservhjul) ........................ 440
Om du får punktering (modeller utan
reservhjul) ........................ 451
Om hybridsystemet inte startar........................ 465
Om den elektroniska nyckeln inte fungerar ....... 467
Om 12-voltsbatteriet är urladdat ....................... 470
Om motorn blir överhettad........................ 475
Om bilen fastnar ............... 480
OM42B04SE.book Page 401 Wedne sday, September 7, 2016 1:34 AM

4037-1. Viktig information
OM42B04SE
7
Om problem uppstår
Om du måste få stopp på bilen i en
nödsituation
Placera både fötterna på bromspedalen och trampa stadigt ned
den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
För växelspaken till N.
XOm växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av hybridsystemet.
XOm växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
För att stanna hybridsystemet,
håll startknappen intryckt i
minst 2 sekunder i följd, eller
tryck snabbt på den minst
3 gånger i följd.
Stanna bilen på säker plats vid vägkanten.
Endast i en akut situation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
355
Håll knappen intryckt i minst 2 sekunder,
eller tryck på den snabbt minst 3 gånger
46
VA R N I N G
■ Om hybridsystemet måste stängas av under körning
Servostyrningen kommer att försvinna vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går innan du stänger av hybridsystemet.
5
OM42B04SE.book Page 403 Wedne sday, September 7, 2016 1:34 AM

520Alfabetiskt register
OM42B04SE
Nackskydd ................................ 136
Navigationssystem
*
NollställningDäcktryckvarningssystem .... 370
Elfönsterhissar ...................... 147
Funktioner som ska nollställas ............................ 506
Taklucka................................ 150
Nummerskyltsbelysning ........ 192 Byte av glödlampor ............... 397
Ljusströmbrytare ................... 192
Watt-tal.................................. 494
Nycklar ........................................ 98 Batteribesparande funktion ... 123
Bricka med nyckelnummer...... 98
Byte av batteri ....................... 383
Elektronisk nyckel . .................. 98
Fjärrkontrollnyckel .................. 98
Nycklar .................................... 98
Om den elektroniska nyckeln inte fungerar .......... 467
Om du har tappat bort bilnycklarna........................... 99
Startknapp............................. 176
Upplåsning utan
nyckel ........................... 98, 122
Varningssummer ................... 123
Nödbromssignal ...................... 279
Nödsituation Om 12-voltsbatteriet är
urladdat............................... 470
Om bilen fastnar.................... 480
Om bilen måste bärgas................................. 404
Om bilen måste få stopp på bilen i en
akut situation ...................... 403 Om den elektroniska
nyckeln inte fungerar .......... 467
Om du får punktering ... 440, 451
Om du har tappat bort bilnycklarna .......................... 99
Om du tror att något är fel..... 410
Om en varningslampa tänds................................... 411
Om en varningssummer hörs .................................... 411
Om ett varningsmeddelande visas ................................... 419
Om hybridsystemet inte startar ................................. 465
Om motorn blir överhettad .... 475
Olja Motorolja ............................... 488
Parkeringsassistans
*
Parkeringsbroms ..................... 191 Funktion ................................ 191
Parkeringsbromsen ansatt,
varningsmeddelande .......... 424
Parkeringsbromsen ansatt,
varningssummer ................. 411
Parkeringssensorer (Toyota parkeringssensor) ................. 261
N
O
P
OM42B04SE.book Page 520 Wedne sday, September 7, 2016 1:34 AM
