2017 TOYOTA RAV4 HYBRID Bruksanvisningar (in Swedish)

571-1. För säker körning
1
OM42B04SE
Trygghet och säkerhet
■När du monterar en bilbarnstol
Du behöver ett extra låsclips för att montera bilbarnstolen. Följ noga tillverka-
rens anvisningar. Om din bilbarnstol saknar låsklämma kan det köpas från en
auktoriserad Toyota-återförsäljare eller -verkstad eller annan verksamhet
med motsvarande kvalifikationer och utrustning:
Bältesklämma för bilbarnstol
(Artikelnummer 73119-22010)
VA R N I N G
■När du monterar en bilbarnstol
Följ anvisningarna i tillverkarens inst ruktionshäfte när nu monterar en bil-
barnstol och se till att den sitter stadigt.
Om bilbarnstolen inte monteras korrekt kan barnet eller andra passagerare
få svåra eller livshotande skador vid en häftig inbromsning, en tvär sväng
eller en olycka.
● Om förarstolen hindrar att en bilbarnstol
förankras ordentligt ska bilbarnstolen
placeras på baksätets högra sida.
● Justera framsätet så att det inte hindrar
att bilbarnstolen installeras på rätt sätt.
OM42B04SE.book Page 57 Wedn esday, September 7, 2016 1:34 AM

581-1. För säker körning
OM42B04SE
VA R N I N G

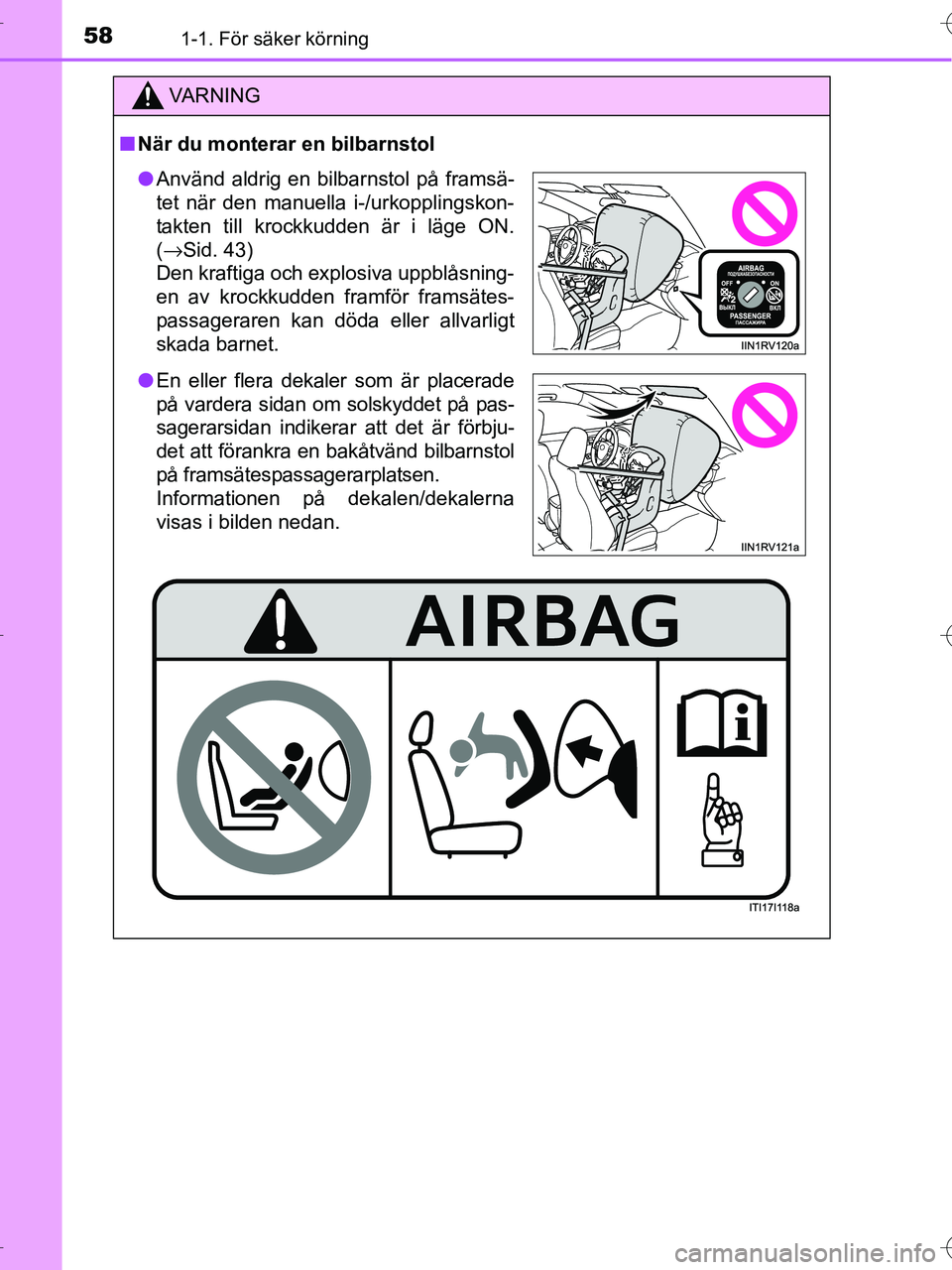

■När du monterar en bilbarnstol
● Använd aldrig en bilbarnstol på framsä-
tet när den manuella i-/urkopplingskon-
takten till krockkudden är i läge ON.
(→Sid. 43)
Den kraftiga och explosiva uppblåsning-
en av krockkudden framför framsätes-
passageraren kan döda eller allvarligt
skada barnet.
● En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan indikera r att det är förbju-
det att förankra en bakåtvänd bilbarnstol
på framsätespassagerarplatsen.
Informationen på dekalen/dekalerna
visas i bilden nedan.
OM42B04SE.book Page 58 Wedn esday, September 7, 2016 1:34 AM

591-1. För säker körning
1
OM42B04SE
Trygghet och säkerhet
VA R N I N G
■När du monterar en bilbarnstol
● Om du ska använda bilen i ett land där det finns särskilda bestämmelser
om bilbarnstolar kan en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning hjälpa dig med monteringen.
● Se till att båda ryggstöden har samma lutning om du installerar en bilbarn-
stol på mittplatsen i baksätet. Annars kan bilbarnstolen inte förankras
ordentligt vilket kan leda till svåra eller livshotande skador vid en häftig
inbromsning, en tvär sväng eller en olycka.
● När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axeln. Svåra eller
livshotande skador kan annars inträffa vid en häftig inbromsning, tvär
sväng eller en olycka.
● Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
● Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
● När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
● Följ noga alla instruktioner som lämnas av bilbarnstolens tillverk\
are.
■ Korrekt montering av bilbarnstol på fästen
Vid användning av de nedre fästena, kontrollera att inga onödiga föremål
finns i närheten av fästena och att säkerhetsbältet inte har fastnat bakom
bilbarnstolen. Kontrollera att bilbar nstolen är stadigt monterad. Den kan
annars orsaka svåra eller livshotande skador på barnet eller övriga passa-
gerare vid en häftig inbromsning, en plötslig sväng eller en olycka.
● Låt inte någon sitta på baksätets mitten-
plats om du använder den vänstra sidan
till en bilbarnstol. Säkerhetsbältets funk-
tion kan försämras, t.ex. genom att det
placeras för högt eller för löst, vilket kan
leda till svåra eller livshotande skador vid
en häftig inbromsning eller en olycka.
OM42B04SE.book Page 59 Wedn esday, September 7, 2016 1:34 AM

601-1. För säker körning
OM42B04SE
Säkerhetsåtgärder beträffande avgaser
Avgaser innehåller ämnen som är skadliga för människan om de
andas in.
VA R N I N G
Avgaserna innehåller skadlig kolmonoxid (CO) som är färglös och luktlös.
Observera följande säkerhetsanvisningar.
Annars kan avgaser tränga in i bilen vilket kan leda till en olycka orsakad av
yrsel. Det kan även leda till dödsfall eller utgöra en allvarlig h\
älsorisk.
■Viktigt att tänka på under körning
● Håll bakdörren stängd.
● Om du känner lukten av avgaser i bilen även om bakluckan är stängd ska du
öppna fönstren och låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen snarast möjligt.
■ Vid parkering
● Om bilen är på en dåligt ventilerad plats eller på en stängd yta, t.ex. ett
garage, ska du stänga av hybridsystemet.
● Låt inte bilen stå med hybridsystemet igång en längre stund.
Om detta inte kan undvikas bör bilen parkeras på en öppen yta och kon-
trollera att avgaser inte tränger in i kupén.
● Lämna inte hybridsystemet igång där det finns mycket snö, eller om det
snöar. Om snövallar byggs upp kring bilen medan hybridsystemet är i
gång kan avgaser ansamlas och tränga in i bilen.
■ Avgasrör
Avgassystemet behöver kontrolleras regelbundet. Om det finns hål eller
sprickor orsakade av rost, skador på en fog eller om onormalt ljud hörs från
avgassystemet, ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
OM42B04SE.book Page 60 Wedn esday, September 7, 2016 1:34 AM

61
1
1-2. Hybridsystem
OM42B04SE
Trygghet och säkerhet
Hybridsystem, funktioner
Bilden utgör endast ett förklarande exempel och kan skilja sig från de
verkliga delarna.
Bensinmotor
Främre elmotor (hybridmotor)
Bakre elmotor (hybridmotor) (AWD-modeller)
Ditt fordon är en hybridbil. Bilens egenskaper skiljer sig från kon-
ventionella bilar. Bekanta dig ordentligt med bilens egenskaper
och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor
enligt rådande körförhållanden, vilket förbättrar bränsleeffektivi-
teten och minskar skadliga utsläpp.
1
2
3
OM42B04SE.book Page 61 Wedn esday, September 7, 2016 1:34 AM

621-2. Hybridsystem
OM42B04SE
◆Stillastående/när du börjar köra
Bensinmotorn stängs av
* när bilen stannar. När du börjar köra drivs
bilen av elmotorn. Vid körning i låg fart, eller i svag nedförsbacke,
stängs bensinmotorn av
* och elmotorn används.
Om växelspaken är i läge N laddas inte hybridbatteriet.
*: När hybridbatteriet behöver laddas, eller om motorn värms upp etc., stan-
nar bensinmotorn inte automatiskt. ( →Sid. 63)
◆Vid normal körning
Bensinmotorn används för det mesta. Hybridbatteriet laddas upp av
elmotorn vid behov.
◆Vid hård acceleration
När gaspedalen trampas ned hårt tillförs kraften från hybridbatteriet
till bensinmotorns batteri via elmotorn.
◆Vid inbromsning (regenerativ bromsning)
Hjulen driver elmotorn som en kraftgenerator varpå hybridbatteriet
laddas upp.
OM42B04SE.book Page 62 Wedn esday, September 7, 2016 1:34 AM

631-2. Hybridsystem
1
OM42B04SE
Trygghet och säkerhet
■Regenerativ bromsning
I följande situationer konverteras kinet isk energi till elektrisk energi och
inbromsningskraft kan erhållas i samband med att hybridbatteriet laddas upp.
● Gaspedalen släpps upp under körning med växelspaken i D eller S.
● Bromspedalen trampas ned under körning med växelspaken i D eller S.
■ EV, indikeringslampa
■ Omständigheter när bensinmoto rn eventuellt inte stängs av
Bensinmotorn startar och stängs av automatiskt. Den stängs eventuellt inte
automatiskt av i följande fall:
● Under varmkörning av bensinmotorn
● Medan hybridbatteriet laddas upp
● Om temperaturen i hybridbatteriet är hög eller låg
● När värmaren är inkopplad
■ Ladda hybridbatteriet
Eftersom bensinmotorn laddar hybridbatteriet behöver batteriet inte laddas
från en extern källa. Om bilen emellertid är parkerad under längre tid kan bat-
teriet gradvis urladdas. Därför bör du köra bilen åtminstone någon gång i
månaden i minst 30 minuter (eller 16 km). Om hybridbatteriet har laddats ur
helt och hybridsystemet inte startar ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■ Ladda 12-voltsbatteriet
→Sid. 472 EV-indikatorn tänds när bilen körs på
endast elmotorn eller om bensinmotorn
har stängts av.
OM42B04SE.book Page 63 Wedn esday, September 7, 2016 1:34 AM

641-2. Hybridsystem
OM42B04SE■
Efter att 12-voltsbatteriet har laddats ur, eller om terminalen har tagits
bort och satts tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av, även om bilen körs med hybridbatte-
riet. Om detta fortsätter i några dagar bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■ Ljud och vibrationer som är speciella i en hybridbil
Ibland förekommer varken motorljud eller vibrationer, även om bilen kommer i
rörelse med ”READY”-lampan tänd. Av säkerhetsskäl, ansätt parkerings-
bromsen och se till att du flyttar växelspaken till P när du parkerar.
Följande ljud eller vibrationer kan uppst å när hybridsystemet är i drift, det
betyder alltså inte att något är fel:
● Motorljud kan höras från motorrummet.
● Ljud kan höras från hybridbatteriet, som är placerat bakom baksätet, när
hybridsystemet startar eller stängs av.
● Driftsljud som t.ex. ett knäpp eller ett mjukt rasslande ljud, kan höras från
hybridbatteriet bakom baksätena när hybridsystemet startas eller stängs av.
● När bakluckan är öppen kan vissa ljud höras från hybridsystemet.
● Ljud kan höras från växellådan när bensinmotorn startar eller stängs av, vid
körning i låg fart eller på tomgång.
● Motorljud kan höras vid hård acceleration.
● Ljud kan höras på grund av den regenerativa bromsningen när bromspeda-
len är nedtrampad eller gaspedalen är uppsläppt.
● Vibrationer kan kännas när bensinmotorn startar eller stängs av.
● Ljudet från kylfläktarna kan höras från luftinsugsventilerna på baksätets
nedre del.
■ Underhåll, reparationer, återanvändning och deponering
Kontakta en auktoriserad Toyota-återför säljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning beträffande
underhåll, reparationer, återanvändning och deponering. Du ska inte skrota
bilen på egen hand.
■ Specialinställningar
Inställningar (t.ex. till/från-funktionen för EV-indikeringslampan) kan ändras.
(Funktioner som kan specialinställas →Sid. 498)
