4085-5. Utilização dos sistemas de apoio à condução
nO controlo dinâmico da velocidade de cruzeiro com radar em toda a gama
de velocidades pode ser definido quando
lT A alavanca seletora da caixa de velocidades estiver engrenada em D.
lA velocidade do veículo for superior a 50 km/h, aproximadamente.
Contudo, quando a velocidade do veículo que circula à sua frente for dete-
tada, o controlo dinâmico da velocidade de cruzeiro com radar em toda a
gama de velocidades pode ser definido mesmo que a velocidade do veículo
seja igual ou inferior a 50 km/h, aproximadamente.
nAceleração após definir a velocidade do veículo
O veículo pode ser acelerado utilizando o pedal do acelerador. Depois de
acelerar, a velocidade definida é retomada. Contudo, durante o modo de con-
trolo de distância entre veículos, a velocidade pode diminuir para uma veloci-
dade inferior à velocidade definida a fim de manter a distância face ao
veículo que circula à sua frente.
nCancelamento automático do modo de controlo de distância entre veículos
O modo de controlo de distância entre veículos é cancelado automatica-
mente nas seguintes situações.
lSe a velocidade real do veículo descer abaixo dos 40 km/h, aproximada-
mente, quando não circularem veículos à sua frente.
lSe o veículo que circula à sua frente sair da faixa de rodagem quando o seu
veículo o estiver a seguir a uma velocidade inferior a 40 km/h. De outra
forma, o sensor não consegue detetar corretamente o veículo.
lSe o sistema VSC for ativado.
lSe o sistema TRC for ativado por um período de tempo.
lQuando desligar os sistemas VSC ou TRC, pressionando o interruptor VSC
OFF.
lO sensor não funciona corretamente porque está coberto por alguma coisa.
lA travagem pré-colisão foi ativada.
l<0032000300560048005100560052005500030057004c0053005200030056005200510044005500030048005600570069000300440003005600480055000300580057004c004f004c005d00440047005200110003000b005600480003004800540058004c00
53004400470052000c[
lO travão de estacionamento está a ser utilizado.
lO veículo foi parado pelo sistema de controlo numa inclinação acentuada.
lQuando o veículo tiver sido parado pelo sistema de controlo e forem deteta-
das as seguintes condições:
• O condutor não está a usar o cinto de segurança.
• A porta do condutor foi aberta.
• O veículo foi parado por, cerca de, 3 minutos.
Nesta situação, a posição de engrenamento é alterada automaticamente
para P. (P. 336)
Se o modo de controlo de distância entre veículos for cancelado automatica-
mente por uma outra razão, pode haver uma avaria no sistema. Contacte um
concessionário Toyota autorizado, reparador Toyota autorizado ou outro pro-
fissional igualmente qualificado e equipado.

4105-5. Utilização dos sistemas de apoio à condução
nQuando o sensor não puder detetar corretamente o veículo que circula à
sua frente
Nos casos que se seguem e dependendo das condições, aplique o pedal do
travão quando a desaceleração do sistema não for suficiente ou pressione o
pedal do acelerador quando for necessário acelerar.
Uma vez que o sensor pode não detetar corretamente este tipo de veículos,
o aviso de aproximação (P. 406) não será ativado.
lVeículos que o ultrapassam subitamente
lVeículos a circular a baixa velocidade
lVeículos que não estão em movimento na mesma faixa de rodagem
lVeículos com uma extremidade traseira pequena (reboque sem carga, etc.)
lMotociclos a circular na mesma faixa
lQuando água ou neve projetadas pelos veículos circundantes dificulta o
funcionamento do sensor
lQuando o seu veículo está a apontar
para cima (provocado por uma carga
pesada no compartimento de bagagem
etc.)
lVeículo que circula à sua frente que tem
uma distância ao piso elevada

4115-5. Utilização dos sistemas de apoio à condução
5
Condução
nSituações em que o controlo de distância entre veículos pode não fun-
cionar corretamente
No caso das situações que se seguem, opere o pedal do travão (ou o pedal
do acelerador, dependendo da situação), conforme necessário.
Uma vez que o sensor pode não detetar corretamente os veículos que circu-
lam à sua frente, o sistema pode não funcionar devidamente.
lQuando o veículo que circula à sua frente desacelera de repente lPerante uma curva ou quando as faixas
de rodagem são estreitas
lQuando o volante da direção ou a sua
posição na faixa de rodagem é instável

4175-5. Utilização dos sistemas de apoio à condução
5
Condução
BSM (Função de Monitorização do Ângulo
Mor to)

A Monitorização do Ângulo Morto é um sistema que tem 2 funções.
lFunção de Monitorização do Ângulo Morto
Assiste o condutor a tomar a decisão quando mudar de faixa de
rodagem.
lFunção de Alerta de Tráfego Traseiro
Auxilia o condutor quando fizer marcha-atrás.
Estas funções utilizam os mesmos sensores.
Indicadores nos espelhos retrovisores exteriores
Função de Monitorização do Ângulo Morto:
Quando for detetado um veículo no ângulo morto, o indicador do espelho
retrovisor exterior acende enquanto a alavanca de mudança de direção
não for utilizada. Se a alavanca de mudança de direção for acionada na
direção do lado detetado, o indicador do espelho retrovisor exterior pisca.
Função de Alerta de Tráfego Traseiro:
Quando for detetado um veículo a aproximar-se do lado direito ou
esquerdo da parte traseira do veículo, os indicadores dos espelhos retrovi-
sores exteriores piscam.
: Se equipado
Resumo da Função de Monitorização do Ângulo Morto
1

4195-5. Utilização dos sistemas de apoio à condução
5
Condução
nVisibilidade dos indicadores BSM dos espelhos retrovisores exteriores
Quando a luz solar for intensa, poderá ser difícil ver o indicador do espelho
retrovisor exterior.
nOuvir o sinal sonoro da Função de Alerta de Tráfego Traseiro
Pode ser difícil ouvir o sinal sonoro da Função de Alerta de Tráfego Traseiro
com outros sons altos, tais como quando o volume de áudio é elevado.
nQuando a indicação “Blind Spot Monitor Unavailable” (Função de Moni-
torização do Ângulo Morto Indisponível) for exibida no mostrador de
informações múltiplas
A voltagem do sensor é anómala devido à acumulação de água, neve, lama,
etc., nas imediações da área do sensor do para-choques (P. 422). Se
remover a água, neve, lama, etc. imediações da área do sensor, este reto-
mará o seu normal funcionamento. Para além disso, o sensor também pode
não funcionar normalmente quando for utilizado em tempo extremamente
quente ou frio.
nQuando a indicação “Blind Spot Monitor Unavailable System Malfunction
Visit Your Dealer” (Avaria na Função de Monitorização do Ângulo Morto Visite
o seu Concessionário) for exibida no mostrador de informações múltiplas
O sensor pode estar avariado ou desalinhado. Leve o seu veículo a um con-
cessionário ou reparador Toyota autorizado ou a outro profissional igual-
mente qualificado e equipado.

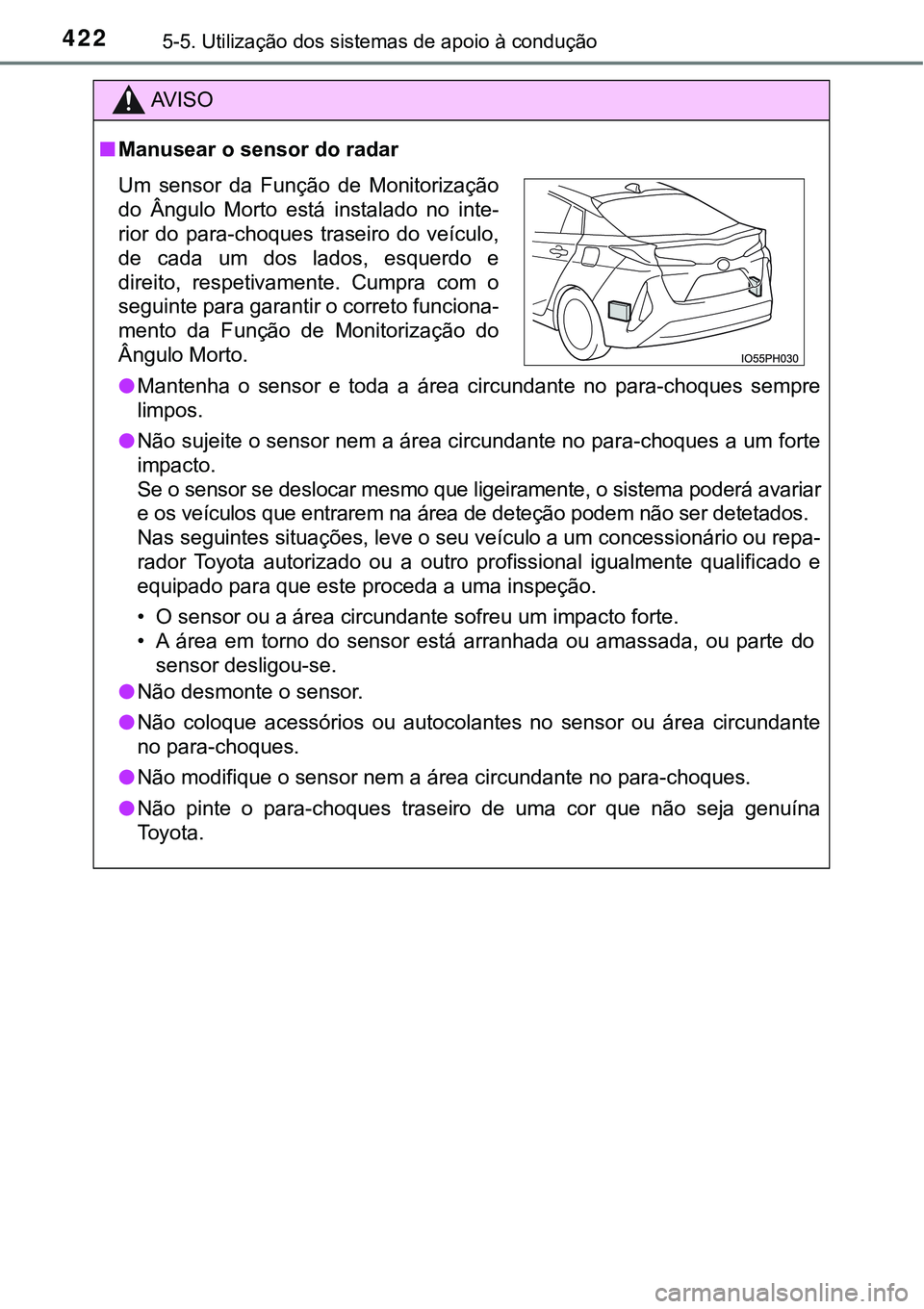

4225-5. Utilização dos sistemas de apoio à condução
AV I S O
nManusear o sensor do radar
lMantenha o sensor e toda a área circundante no para-choques sempre
limpos.
lNão sujeite o sensor nem a área circundante no para-choques a um forte
impacto.
Se o sensor se deslocar mesmo que ligeiramente, o sistema poderá avariar
e os veículos que entrarem na área de deteção podem não ser detetados.
Nas seguintes situações, leve o seu veículo a um concessionário ou repa-
rador Toyota autorizado ou a outro profissional igualmente qualificado e
equipado para que este proceda a uma inspeção.
• O sensor ou a área circundante sofreu um impacto forte.
• A área em torno do sensor está arranhada ou amassada, ou parte do
sensor desligou-se.
lNão desmonte o sensor.
lNão coloque acessórios ou autocolantes no sensor ou área circundante
no para-choques.
lNão modifique o sensor nem a área circundante no para-choques.
lNão pinte o para-choques traseiro de uma cor que não seja genuína
Toyota.
Um sensor da Função de Monitorização
do Ângulo Morto está instalado no inte-
rior do para-choques traseiro do veículo,
de cada um dos lados, esquerdo e
direito, respetivamente. Cumpra com o
seguinte para garantir o correto funciona-
mento da Função de Monitorização do
Ângulo Morto.

4235-5. Utilização dos sistemas de apoio à condução
5
Condução
A função de Monitorização do Ângulo Morto utiliza sensores de radar
para detetar os veículos que estão a circular numa faixa de rodagem
adjacente, na área que não é refletida no espelho retrovisor exterior
(ângulo motor) e avisa o condutor da existência de veículos através
do indicador do espelho retrovisor exterior.
As áreas nas quais os veículos podem ser detetados estão delinea-
das abaixo.
O alcance da área de deteção
estende-se a:
3,5 m aproximadamente a partir
do lado do veículo
Os primeiros 0,5 m a partir do lado
do veículo não estão na área de
deteção
3 m aproximadamente do para-
-choques traseiro
1 m aproximadamente para a
frente do para-choques traseiro
Função de Monitorização do Ângulo Morto
Áreas de deteção da Função de Monitorização do Ângulo Morto
IO55PH029
1
2
3

4255-5. Utilização dos sistemas de apoio à condução
5
Condução
nCondições nas quais a função de Monitorização do Ângulo Morto pode
não funcionar devidamente
lA função de Monitorização do Ângulo Morto pode não detetar veículos cor-
retamente nas seguintes condições:
• Quando o sensor está desalinhado devido a um forte impacto no mesmo
ou na área circundante
• Quando tiver aderido gelo, neve, lama, um autocolante, etc. ao sensor
ou à área circundante no para-choques traseiro
• Quando conduzir numa superfície húmida com poças de água durante
mau tempo, como chuva intensa, neve ou nevoeiro
• Quando vários veículos se aproximam apenas com um pequeno inter-
valo entre eles
• Quando existe apenas uma pequena distância entre o seu veículo e o
veículo que circula atrás
• Quando existe uma diferença significativa de velocidade entre o seu veí-
culo e o veículo que entra na área de deteção
• Quando a diferença de velocidade entre o seu veículo e outro veículo
muda
• Quando o veículo que entra na área de deteção está a circular sensivel-
mente à mesma velocidade que o seu veículo
• Quando o veículo inicia a marcha depois de estar parado, um veículo
permanece na área de deteção
• Quando conduzir, subindo ou descendo declives acentuados consecutivos,
tais como montes, uma depressão na estrada, etc.
• Quando conduzir em estradas com curvas apertadas, curvas consecutivas
ou piso irregular
• Quando as faixas de rodagem são largas ou quando conduz na berma da
faixa e o veículo na faixa adjacente está demasiado longe do seu veículo
• Se um suporte para bicicletas ou outro acessório estiver instalado na
parte traseira do veículo
• Quando existe uma diferença significativa de altura entre o seu veículo e
o veículo que entra na área de deteção
• Imediatamente depois de ter colocado o interruptor principal da função
de Monitorização do Ângulo Morto na posição de ligado
