2017 TOYOTA PRIUS PLUG-IN HYBRID Instruksjoner for bruk (in Norwegian)

1682-2. Lading
OM47A89NOOBS
n
Beskytte det soldrevn e ladesystemet mot skade
l Legg merke til følgende forholdsregler.
• Det må ikke foretas endringer på solcelletaket
• Solcelletaket må ikke utsettes for konsentrert sollys
• Ikke plasser noe på solcelletaket
• Solcelletaket må ikke utsettes for kraftige slag eller makt med skarpe
gjenstander fra det innvendige taket i kupeen.
l Hvis solcelletaket blir skadet, må du ikke berøre det skadede området.
Kontakt umiddelbart en autorisert Toyota-forhandler eller en annen behø-
rig kvalifisert og utstyrt faginstans for reparasjon.
n Hvis bagasje lastes på taket
 S. 305
OM47A89NO.book Page 168 Friday, January 13, 2017 12:31 PM

169
2
2-2. Lading
Plug-in hybridsystem
OM47A89NO

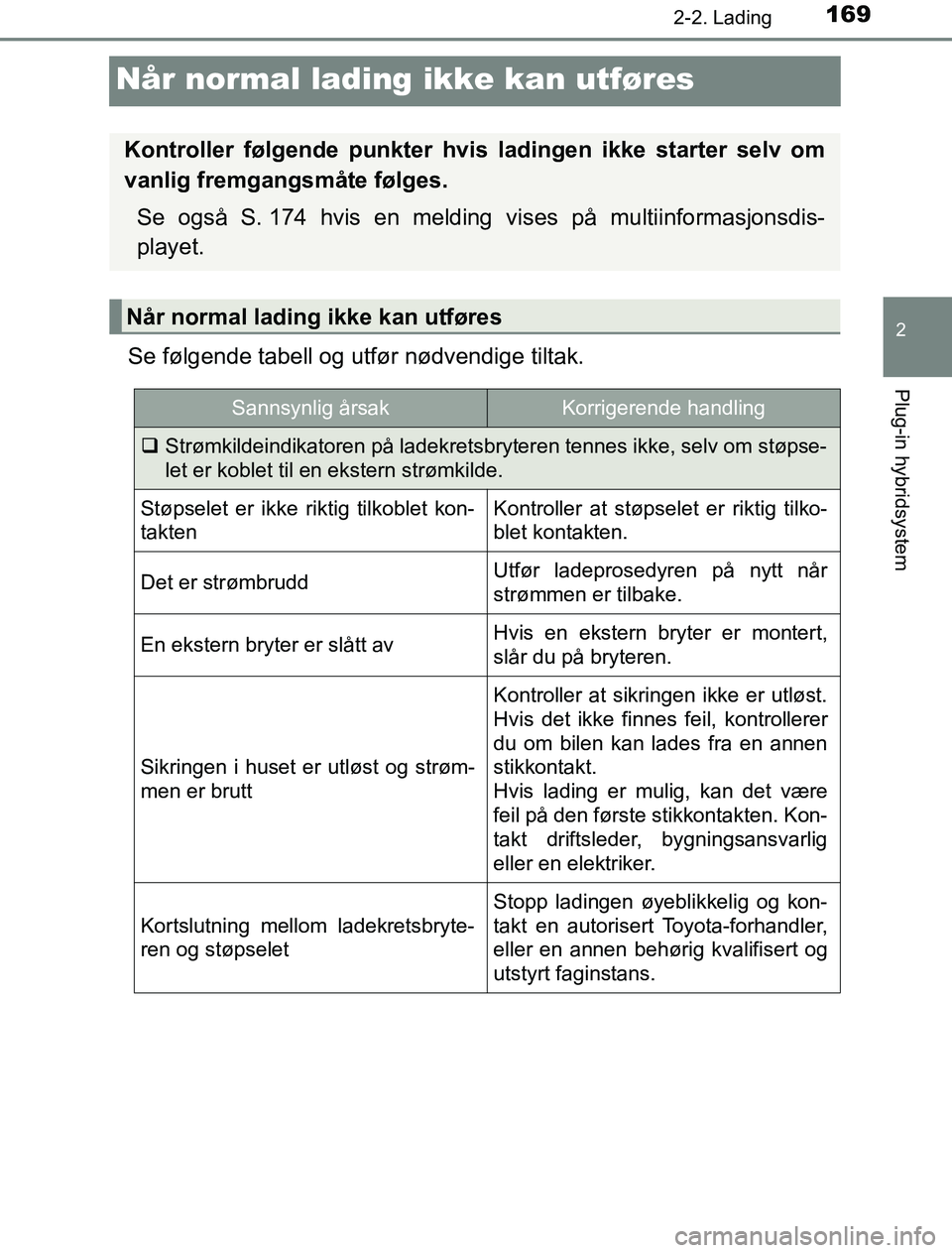

Når normal lading ikke kan utføres
Se følgende tabell og utfør nødvendige tiltak.
Kontroller følgende punkter hvis ladingen ikke starter selv om
vanlig fremgangsmåte følges.
Se også S. 174 hvis en melding vises på multiinformasjonsdis-
playet.
Når normal lading ikke kan utføres
Sannsynlig årsakKorrigerende handling
 Strømkildeindikatoren på ladekretsbryteren tennes ikke, selv om støpse-
let er koblet til en ekstern strømkilde.
Støpselet er ikke riktig tilkoblet kon-
taktenKontroller at støpselet er riktig tilko-
blet kontakten.
Det er strømbruddUtfør ladeprosedyren på nytt når
strømmen er tilbake.
En ekstern bryter er slått avHvis en ekstern bryter er montert,
slår du på bryteren.
Sikringen i huset er utløst og strøm-
men er brutt
Kontroller at sikringen ikke er utløst.
Hvis det ikke finnes feil, kontrollerer
du om bilen kan lades fra en annen
stikkontakt.
Hvis lading er mulig, kan det være
feil på den første stikkontakten. Kon-
takt driftsleder, bygningsansvarlig
eller en elektriker.
Kortslutning mellom ladekretsbryte-
ren og støpselet
Stopp ladingen øyeblikkelig og kon-
takt en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og
utstyrt faginstans.
OM47A89NO.book Page 169 Friday, January 13, 2017 12:31 PM

1702-2. Lading
OM47A89NO
Feilvarselindikatoren på ladekretsbryteren blinker.
Deteksjonsfunksjonen for strømlek-
kasje eller selvdiagnosefunksjonen
er i drift, og strømmen er slått av
Hvis det er for lav spenning, kan feil-
indikatoren blinke ved støyforstyrrel-
ser. Tilbakestill og koble til en
pålitelig strømkilde. ( S . 111 )
Hvis ladingen ikke starter, stopper
du ladingen øyeblikkelig og kontak-
ter en autorisert Toyota-forhandler
eller en annen behørig kvalifisert og
utstyrt faginstans.
 Ladeindikatoren lyser ikke selv om ladekontakten er koblet til.
Støpselet er ikke skikkelig koblet til
stikkontakten.Kontroller om støpselet er riktig tilko-
blet kontakten.
Ladekontakten er ikke riktig tilkoblet
ladeinntaket
Kontroller ladekontaktens tilkobling.
Hvis ladeindikatoren ikke lyser selv
om ladekontakten er koblet til riktig,
kan det være en feil i systemet.
Stopp ladingen øyeblikkelig og kon-
takt en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og
utstyrt faginstans.
Hybridbatteriet er allerede ladet oppHvis hybridbatteriet er fulladet, fore-
tas ingen lading.
Ladeutstyret fungerer ikkeKontakt bygningsansvarlig hvis det
er et problem med ladeutstyret.
Sannsynlig årsakKorrigerende handling
OM47A89NO.book Page 170 Friday, January 13, 2017 12:31 PM

1712-2. Lading
2
Plug-in hybridsystem
OM47A89NO
*: Se S. 107 for mer informasjon hvis ladeindikatoren lyser eller blinker.
Se følgende tabell og utfør nødvendige tiltak.
Ladeindikatoren blinker, og lading kan ikke foretas.
Hvis ladeindikatoren blinker langs-
omt
*:
En ladesyklus er registrert
Vent til innstilt tidspunkt hvis du vil
lade i henhold til tidsuret.
Hvis du vil starte ladingen umiddel-
bart, setter slår du på ”Charge Now”
(Lad nå). ( S. 161)
Hvis ladeindikatoren blinker raskt*:
Det har oppstått en feil i en ekstern
strømkilde eller i bilenStart hybridsystemet og følg instruk-
sjonene på multiinformasjonsdis-
playet. ( S. 174)
Hvis ladetidsuret ik ke fungerer som det skal
Sannsynlig årsakKorrigerende handling
Kan ikke lade på angitt tidspunkt
Klokken i bilen er ikke riktig innstiltKontroller klokkeinnstillingene og
still klokken riktig. ( S. 186)
Ladekabelen er ikke koblet til bilenKoble til ladekabelen før ladetidsuret
brukes.
Feil lademodus valgt
Kontroller innstilt lademodus
( S. 153)
Hvis valgt lademodus er ”Start”, star-
ter ladingen på innstilt tidspunkt,
men hvis den er ”Departure” (Kjøre-
tidspunkt), fullføres ladingen til inn-
stilt tidspunkt. (Systemet styrer
starttidspunktet for lading automa-
tisk.)
Sannsynlig årsakKorrigerende handling
OM47A89NO.book Page 171 Friday, January 13, 2017 12:31 PM

1722-2. Lading
OM47A89NO
Ladingen starter umiddelbart, selv om en ladesyklus er registrert
”Charge Now” (Lad nå) er slått påSlå av ”Charge Now” ved lading
ifølge tidsuret. ( S. 161)
Ladesyklus er slått avKontroller at ladesyklus ikke er slått
av. (S. 159)
Lademodus er satt til ”Departure”
(Kjøretidspunkt), og kjøretidspunk-
tet er nær nåværende tidspunkt.
Hvis systemet fastslår at det ikke er
tid til å fullføre ladingen før det inn-
stilte kjøretidspunktet, starter ladin-
gen umiddelbart. Kontroller lade-
syklusene.
Ladekabelen ble fjernet og satt inn
igjen mens ladeindikatoren blinket
Hvis ladekabelen fjernes og settes
inn igjen mens ladeindikatoren blin-
ker, avbrytes ladetidsuret
( S. 145). Fjern ladekabelen mid-
lertidig, og koble den til igjen.
Det fjernstyrte klimaanlegget ble
betjent
Hvis det fjernstyrte klimaanlegget
betjenes, starter systemet ladingen
umiddelbart selv om en ladesyklus
er registrert. Stopp det fjernstyrte kli-
maanlegget og koble til ladekabelen
igjen for å lade med tidsuret.
”Oppvarming av hybridbatteri”
(  S. 131) betjent
Hvis lademodus er satt til ”Depar-
ture” (Kjøretidspunkt), kan oppvar-
ming av hybridbatteri aktiveres før
ladingen starter. Kontroller ladeindi-
katorens status. (S. 107)
 Ladingen avsluttes før tidspunktet som er angitt i ”Departure” (Kjøretids-
punkt)
Sluttiden for lading samsvarer ikke
med beregnet sluttid på grunn av
strømkildens spesifikasjoner eller
utetemperaturenVed plutselige temperaturendringer
eller endringer i strømkildens spesi-
fikasjoner under lading, kan ladin-
gen avsluttes før tidspunktet som er
beregnet av systemet.
Sannsynlig årsakKorrigerende handling
OM47A89NO.book Page 172 Friday, January 13, 2017 12:31 PM

1732-2. Lading
2
Plug-in hybridsystem
OM47A89NO
Ladingen er ikke fullført selv om det angitte tidspunktet i ”Departure”
(Kjøretidspunkt) er nådd
”Climate Prep” (Klimaforberedelse)
er slått på (biler med funksjonen kli-
maforberedelse)
Hvis ”Climate Prep” er slått på, akti-
veres klimaanlegget frem til innstilt
kjøretidspunkt. Derfor kan det være
at ladingen ikke er fullstendig på det
angitte tidspunktet på grunn av lade-
forholdene. La ladingen fortsette
hvis du ønsker at hybridbatteriet
skal lades helt opp.
Sluttiden for lading samsvarer ikke
med beregnet sluttid på grunn av
strømkildens spesifikasjoner eller
utetemperaturen
Ved plutselige temperaturendringer
eller endringer i strømkildens spesi-
fikasjoner under lading, kan det
være at ladingen ikke avsluttes nøy-
aktig på det tidspunktet som er
beregnet av systemet.
Ladingen starter ikke selv om det angitte tidspunktet i ”Start” er nådd
Ladekabelen ble koblet til etter det
innstilte tidspunktet.Koble til ladekabelen før tidspunktet
som er angitt i ”Start”.
Sannsynlig årsakKorrigerende handling
OM47A89NO.book Page 173 Friday, January 13, 2017 12:31 PM

1742-2. Lading
OM47A89NO
Når hybridsystemet startes etter
lading, vises en melding på multi-
informasjonsdisplayet.
Følg instruksjonene på skjermen
når det skjer.
Hvis en melding i forbindelse med lading vises
Sannsynlig årsakKorrigerende handling
 Hvis ”Charging Stopped Connect Plug to Charge” (Lading avsluttet,
koble til ladestøpsel) vises
Ladekontakten er ikke riktig tilkoblet
Kontroller ladekontaktens tilkobling.
Hvis lading ikke kan utføres selv om
riktig fremgangsmåte ble fulgt, må
bilen kontrolleres av en autorisert
Toyota-forhandler eller en annen
behørig kvalifisert og utstyrt fagin-
stans.
Ladekontakten ble låst opp under
lading
Hvis ladekontakten låses opp under
lading, stopper ladingen. Koble til
ladekontakten igjen for å fortsette
ladingen.
Hvis ”Charging Complete Limited Due to Battery Temp” (Fullstendig
lading begrenset av batteritemperatur) vises
Ladingen ble stoppet for å beskytte
hybridbatteriet, fordi det var varmt i
en bestemt periode.La hybridbatteriet kjøles ned, og
utfør lading igjen hvis ladenivået
ikke har nådd ønsket nivå.
OM47A89NO.book Page 174 Friday, January 13, 2017 12:31 PM

1752-2. Lading
2
Plug-in hybridsystem
OM47A89NO
Hvis ”Charging Stopped Check Charging Source” (Lading stoppet kon-
troller ladekilde) vises (1)
Det er et problem med strømforsy-
ningen fra den eksterne strømkilden
Kontroller følgende punkter.
• Støpselet er ikke frakoblet
• En ekstern bryter er ikke slått av
• Strømkildeindikatoren på lade-
kretsbryteren lyser
• Sikringen er utløst eller ikke utløst
Hvis det ikke er noe problem med
noen av punktene over, kan det
være et problem med støpselet.
Kontakt en elektriker for å få utført
en kontroll.
I tillegg kan det være strømlekkasje
hvis feilindikatoren på ladekretsbry-
teren blinker. Kontakt en autorisert
Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt fagin-
stans.
Ladeutstyret har sluttet å lade
• Ladingen kan bli avbrutt ved strømbrudd, avhengig av ladeut-
styrets spesifikasjoner. Se instruk-
sjonene som fulgte med
ladeutstyret.
• Hvis ladingen stoppet ved bruk av ladeutstyr
• Utstyr med tidsurstyrt ladefunk-
sjon
• Utstyr som ikke er kompatibelt med bilens tidsurstyrte ladefunk-
sjon
• Kontroller om det er mulig å lade med ladekabelen som fulgte med
bilen.
Hvis lading ikke kan utføres med
den originale ladekabelen, kontak-
ter du en autorisert Toyota-for-
handler eller en annen behørig
kvalifisert og utstyrt faginstans.
Sannsynlig årsakKorrigerende handling
OM47A89NO.book Page 175 Friday, January 13, 2017 12:31 PM
