4165-5. Bruke kjørestøttesystemene
OM47A89NO
ADVARSEL
n Sidefølere
I følgende situasjoner kan det være at Toyota parkeringshjelp ikke fungerer
normalt, noe som kan føre til en uventet ulykke. Kjør forsiktig.
l Det kan være at hindringer på sidene av bilen ikke blir registrert før bilen
har kjørt en liten stund og skanningen av sideområdene er fullført.
(S. 413)
l Selv etter at skanningen av sideområdene er fullført, kan ikke hinder som
andre biler, personer eller dyr som nærmer seg bilen fra sidene, registre-
res.
l Selv etter at skanningen av sideområdene er fullført, er det ikke sikkert
hinder kan registreres, avhengig av omgivelsene rundt bilen.
Dersom dette er tilfelle, viser sidefølerens betjeningsdisplay ( S. 408)
midlertidig avslått.
n Hinder som kanskje ikke kan registreres
l Formen på hinderet kan gjøre at føle ren ikke registrerer det. Vær derfor
spesielt oppmerksom på følgende hindre:
• Ledninger, gjerder, tau osv.
• Bomull, snø eller andre materi aler som absorberer lydbølger
• Kraftig vinklede hindre
• Lave hindre
• Høye hindre der den øverste delen peker i retning av bilen
• Det er ikke sikkert føleren registre rer personer dersom de bruker visse
typer klær.
• Bevegelige objekter som personer eller dyr
OM47A89NO.book Page 416 Friday, January 13, 2017 12:31 PM
Page 418 of 711
4175-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
OBS
nBruk av Toyota parkeringshjelp
I følgende situasjoner er det mulig at systemet ikke fungerer korrekt på
grunn av feil på følerne e.l. Få bilen kontrollert hos en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
l Skjermbildet for Toyota parkeringshjelp blinker, og en varsellyd høres selv
om det ikke er registrert noen hindre.
l Området rundt føleren kolliderer med noe eller utsettes for harde støt.
l Støtfangeren kolliderer med noe.
l Hvis displayet vises og forblir på uten å pipe
l Kontroller føleren først hvis det oppstår en feil.
Hvis feilen oppstår selv om ikke det er is, snø eller søle på føleren, er det
sannsynlig at føleren har en funksjonsfeil.
n Merknad ved rengjøring av bilen
Ikke rett en sterk vannstråle eller damp mot følerområdet.
Det kan føre til feil på føleren.
OM47A89NO.book Page 417 Friday, January 13, 2017 12:31 PM
Page 419 of 711
4185-5. Bruke kjørestøttesystemene
OM47A89NO

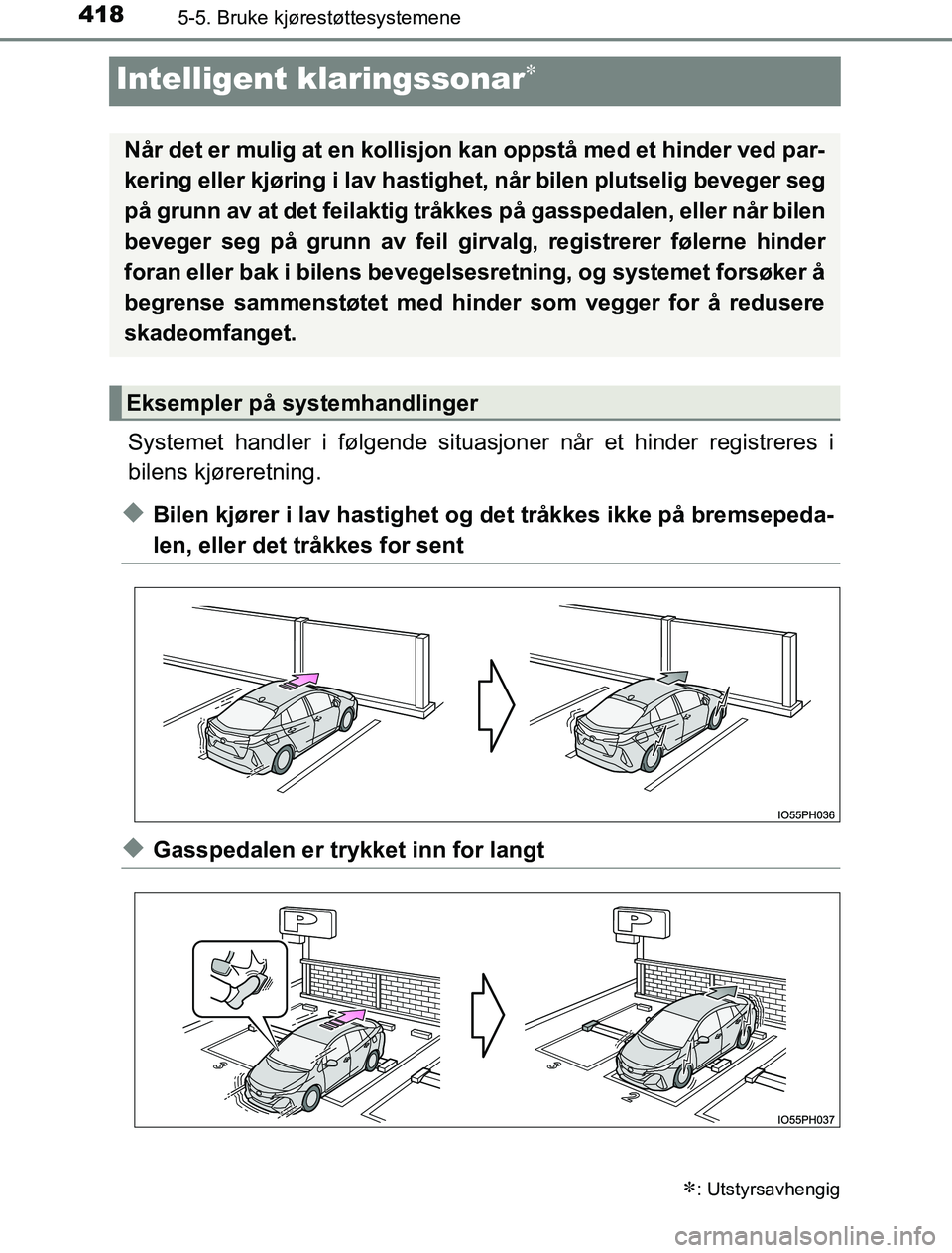

Intelligent klaringssonar
Systemet handler i følgende situasjoner når et hinder registreres i
bilens kjøreretning.
uBilen kjører i lav hastighet og det tråkkes ikke på bremsepeda-
len, eller det tråkkes for sent
uGasspedalen er trykket inn for langt
: Utstyrsavhengig
Når det er mulig at en kollisjon kan oppstå med et hinder ved par-
kering eller kjøring i lav hastighet, når bilen plutselig beveger seg
på grunn av at det feilaktig tråkkes på gasspedalen, eller når bilen
beveger seg på grunn av feil gir valg, registrerer følerne hinder
foran eller bak i bilens bevegelsesr etning, og systemet forsøker å
begrense sammenstøtet med hinder som vegger for å redusere
skadeomfanget.
Eksempler på systemhandlinger
OM47A89NO.book Page 418 Friday, January 13, 2017 12:31 PM
Page 420 of 711
4195-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring

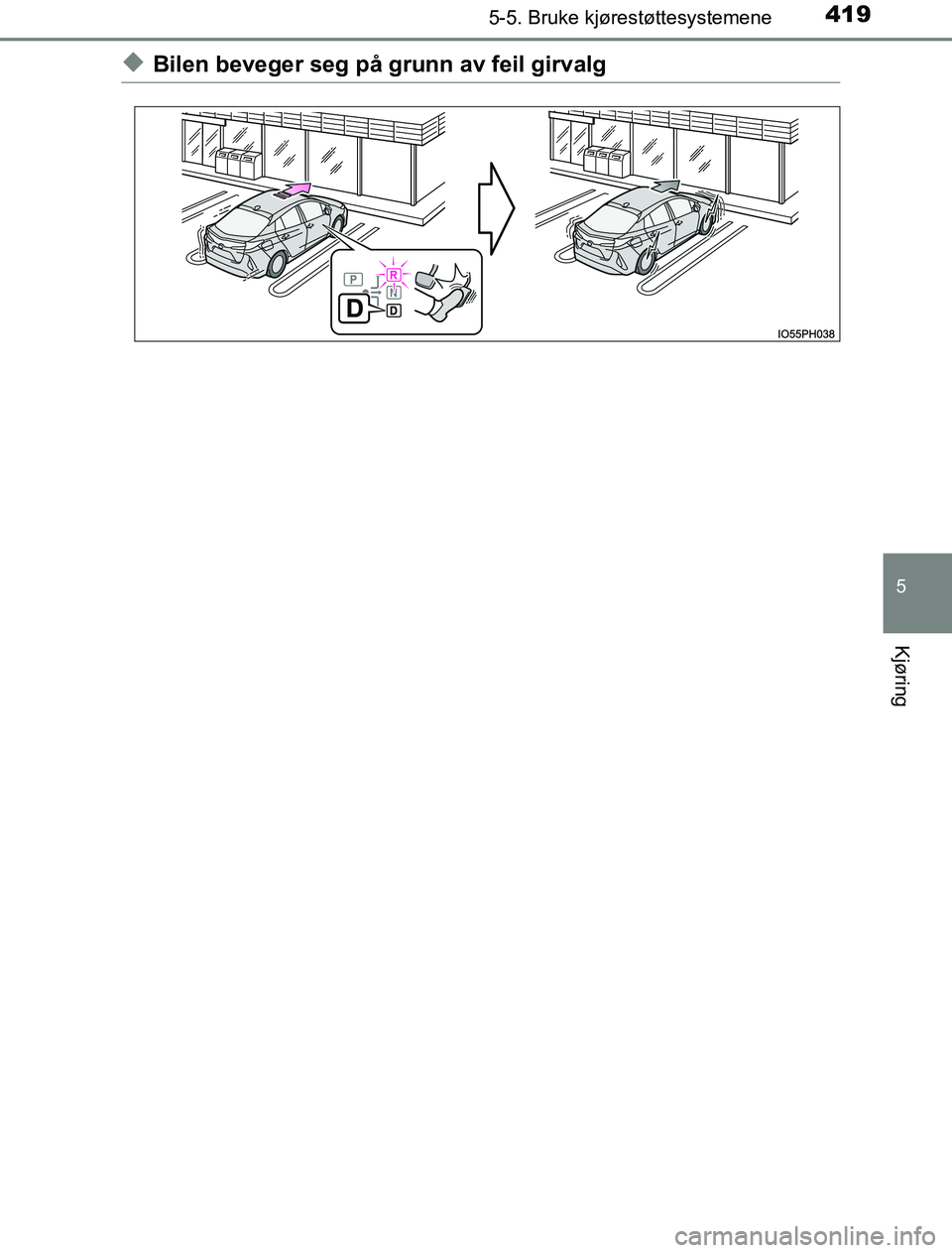

uBilen beveger seg på grunn av feil girvalg
OM47A89NO.book Page 419 Friday, January 13, 2017 12:31 PM
Page 421 of 711
4205-5. Bruke kjørestøttesystemene
OM47A89NO
Hjørnefølere foran
Følere i midten foran
Hjørnefølere bak
Følere i midten bak
Den intelligente klaringssonaren
kan aktiveres/deaktiveres
i skjermbildet ( S. 232)
i multiinformasjonsdisplayet.
Når funksjonen for intelligent kla-
ringssonar er slått av, lyser indika-
toren ICS OFF.
Når den intelligente klaringssonarfunksjonen er slått av, fortsetter ikke drif-
ten av systemet før funksjonen slås på igjen i skjermbildet for innstillinger i
multiinformasjonsdisplayet. (Systemdriften fortsetter ikke ved å slå på ten-
ningsbryteren.)
Type følere
1
2
3
4
Endre innstillinger på den intelligente klaringssonaren
OM47A89NO.book Page 420 Friday, January 13, 2017 12:31 PM
Page 422 of 711
4215-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring

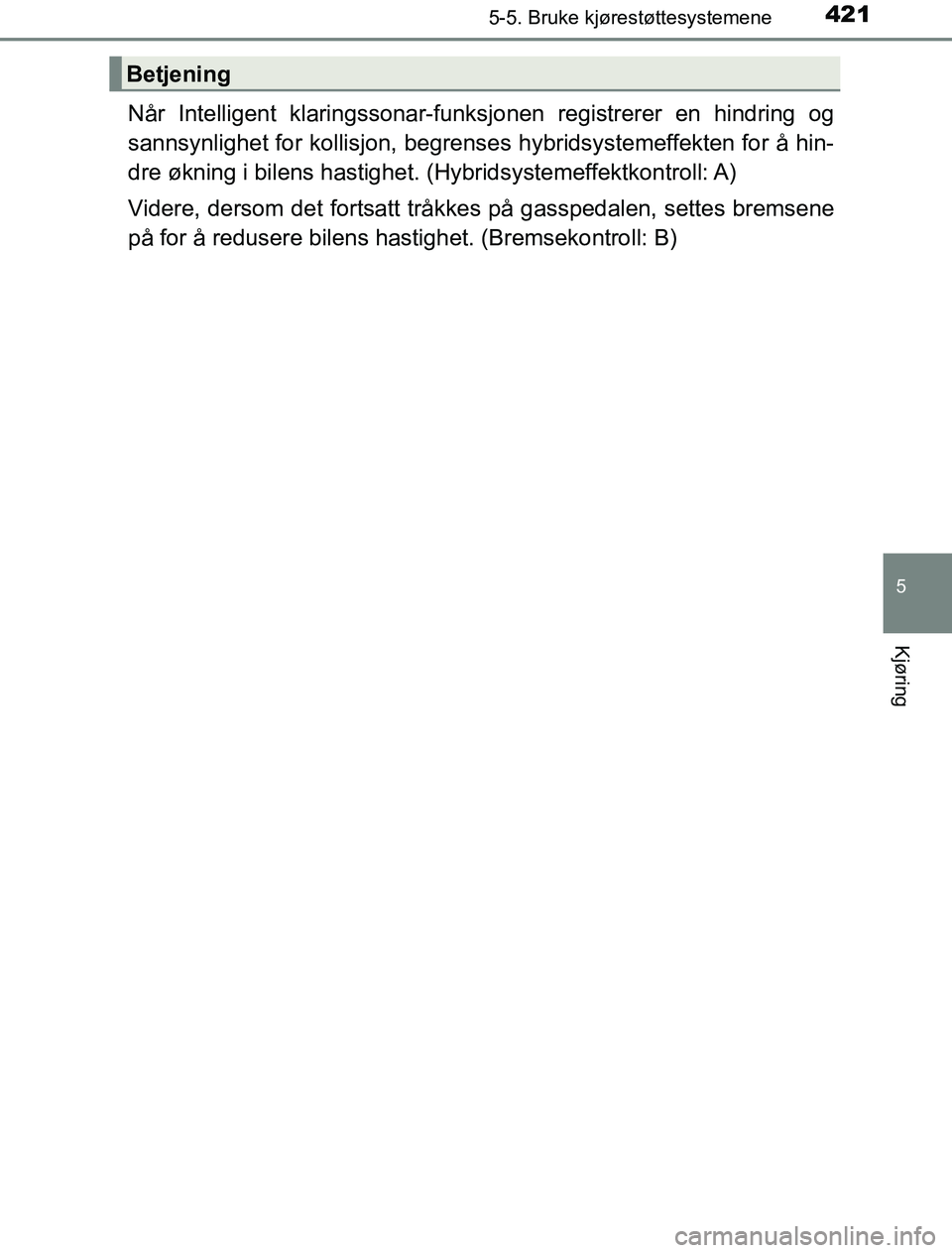

Når Intelligent klaringssonar-funksjonen registrerer en hindring og
sannsynlighet for kollisjon, begrense s hybridsystemeffekten for å hin-
dre økning i bilens hastighet. (Hybridsystemeffektkontroll: A)
Videre, dersom det fortsatt tråkkes på gasspedalen, settes bremsene
på for å redusere bilens hastighet. (Bremsekontroll: B)
Betjening
OM47A89NO.book Page 421 Friday, January 13, 2017 12:31 PM
Page 423 of 711
4225-5. Bruke kjørestøttesystemene
OM47A89NO

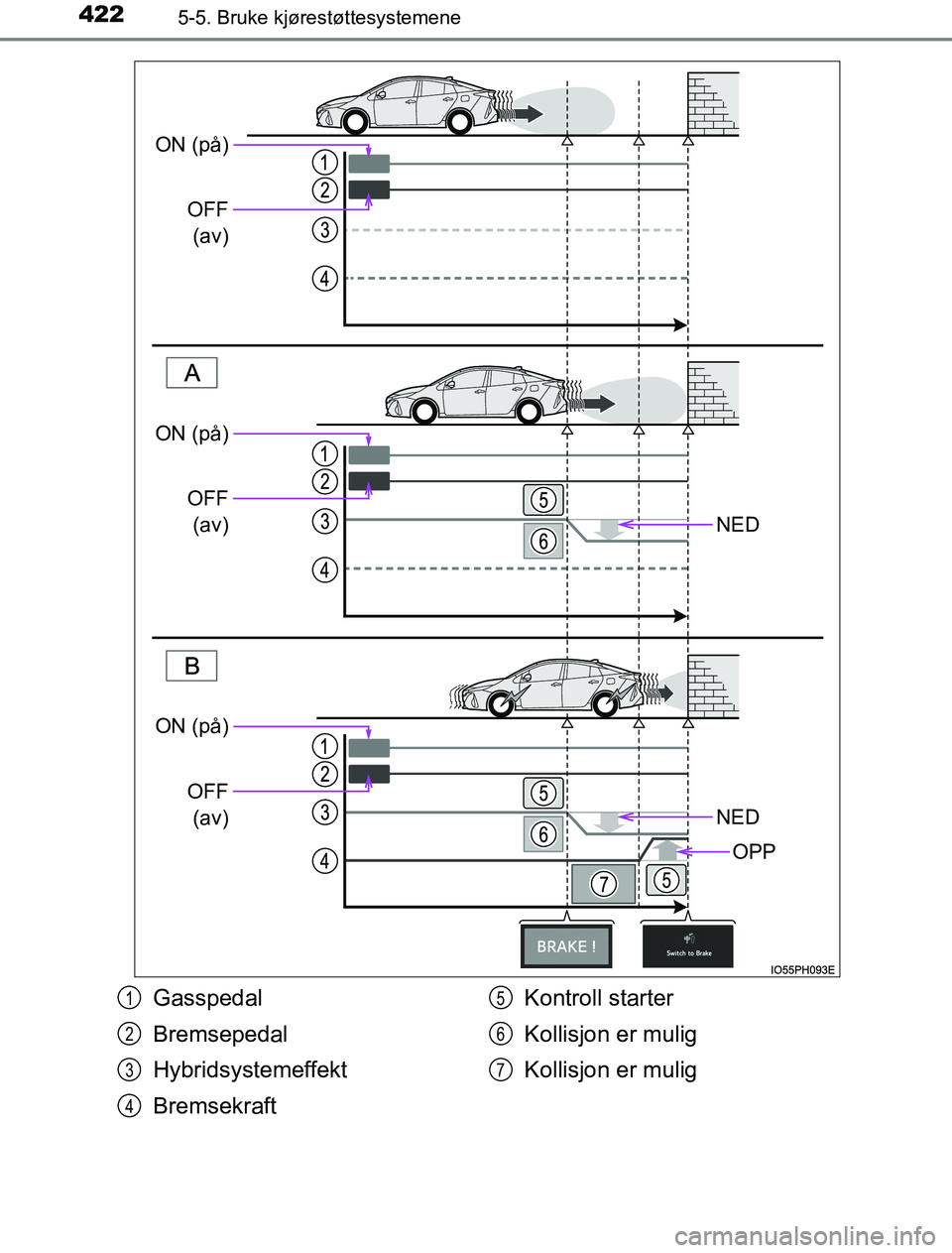

NED
NED
OPP
ON (på)OFF(av)
ON (på)
OFF(av)
ON (på)
OFF(av)
Gasspedal
Bremsepedal
Hybridsystemeffekt
Bremsekraft Kontroll starter
Kollisjon er mulig
Kollisjon er mulig1
2
3
4
5
6
7
OM47A89NO.book Page 422 Friday, January 13, 2017 12:31 PM
Page 424 of 711

4235-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring

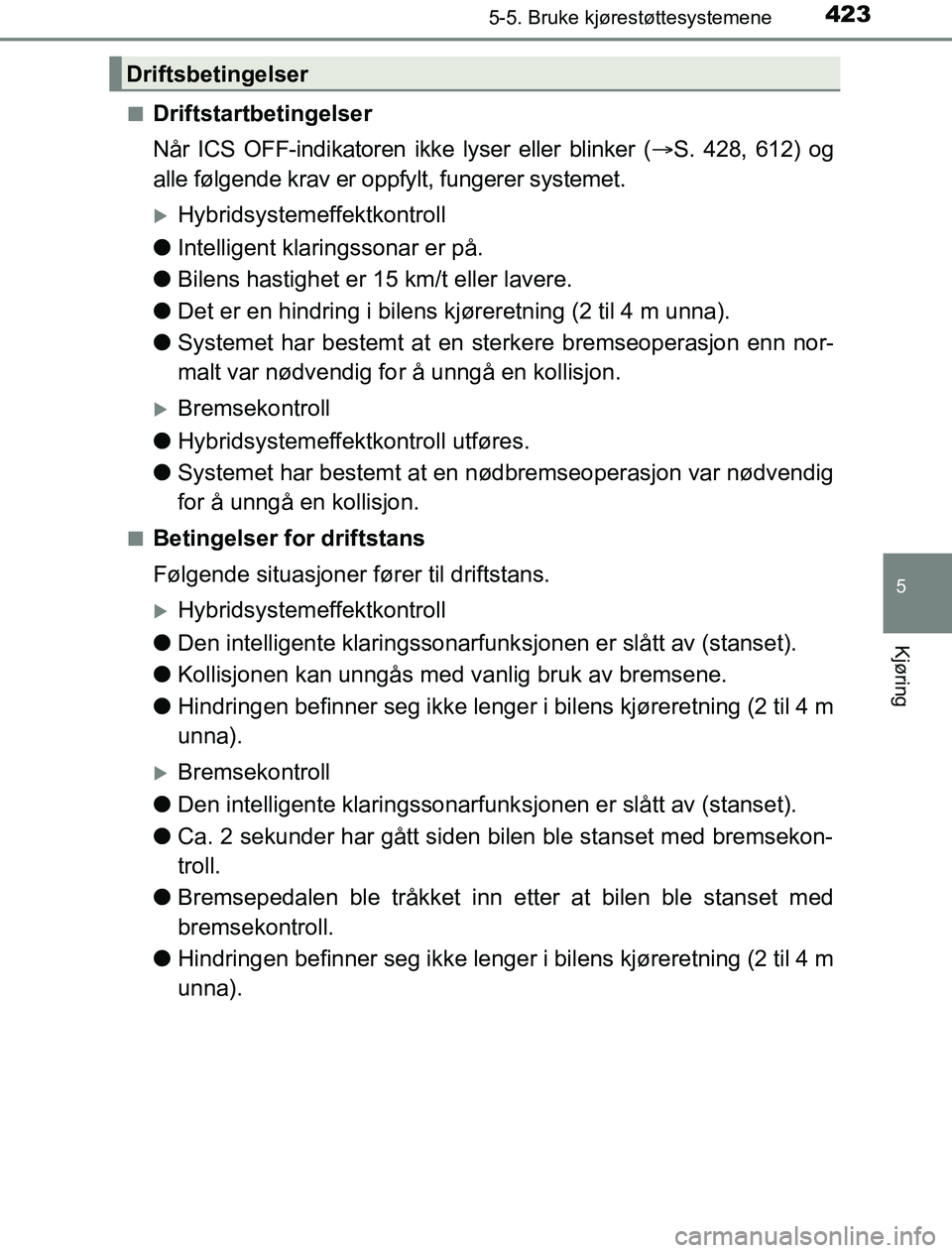

nDriftstartbetingelser
Når ICS OFF-indikatoren ikke lyser eller blinker (S. 428, 612) og
alle følgende krav er oppfylt, fungerer systemet.
Hybridsystemeffektkontroll
l Intelligent klaringssonar er på.
l Bilens hastighet er 15 km/t eller lavere.
l Det er en hindring i bilens kjøreretning (2 til 4 m unna).
l Systemet har bestemt at en sterkere bremseoperasjon enn nor-
malt var nødvendig fo r å unngå en kollisjon.
Bremsekontroll
l Hybridsystemeffektkontroll utføres.
l Systemet har bestemt at en nødbremseoperasjon var nødvendig
for å unngå en kollisjon.
nBetingelser for driftstans
Følgende situasjoner fø rer til driftstans.
Hybridsystemeffektkontroll
l Den intelligente klaringssonarfunk sjonen er slått av (stanset).
l Kollisjonen kan unngås med vanlig bruk av bremsene.
l Hindringen befinner seg ikke lenger i bilens kjøreretning (2 til 4 m
unna).
Bremsekontroll
l Den intelligente klaringssonarfunk sjonen er slått av (stanset).
l Ca. 2 sekunder har gått siden bilen ble stanset med bremsekon-
troll.
l Bremsepedalen ble tråkket inn etter at bilen ble stanset med
bremsekontroll.
l Hindringen befinner seg ikke lenger i bilens kjøreretning (2 til 4 m
unna).
Driftsbetingelser
