2017 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

6177-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa
Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti:
Kiinnitä positiivisen kä ynnistyskaapelin pää autosi akun positiivi-
seen (+)-napaan.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistys kaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois 12-voltin akun läheisyydestä ja kaikista
liikkuvista osista kuva n osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta
hieman ja pidä kierrokset sillä tasolla noin 5 minuutin ajan ladataksesi
autosi 12 V -akkua.
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä autosi
hybridijärjestelmä valitsemalla käynnistyspainikkeesta ON-toimin-
tatila.
Varmistu, että READY-merkkivalo syttyy. Jos merkkivalo ei syty, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.4
1
2
3
4
32
4
1
5
6
7
OM47B56FI.book Page 617 M onday, March 6, 2017 3:43 PM

6187-2. Toimenpiteet häiriön sattuessa
OM47B56FI

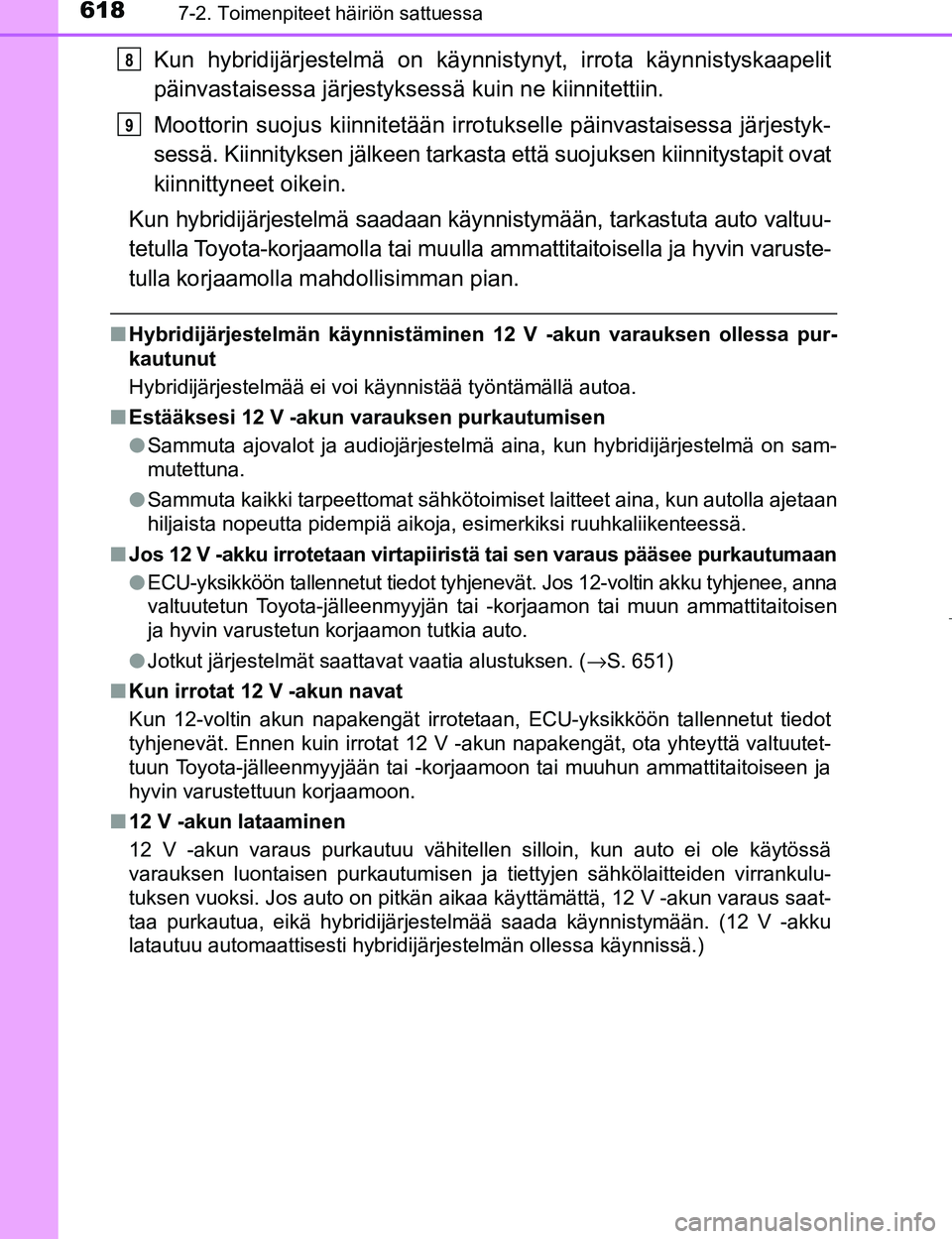

Kun hybridijärjestelmä on käynnistynyt, irrota käynnistyskaapelit
päinvastaisessa järjestyksessä kuin ne kiinnitettiin.
Moottorin suojus kiinnitetään irro tukselle päinvastaisessa järjestyk-
sessä. Kiinnityksen jälkee n tarkasta että suojuksen kiinnitystapit ovat
kiinnittyneet oikein.
Kun hybridijärjestelmä saadaan käynnistymään, tarkastuta auto valtuu-
tetulla Toyota-korjaamolla tai muulla ammattitaitoisella ja hyvin varuste-
tulla korjaamolla mahdollisimman pian.
n Hybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa pur-
kautunut
Hybridijärjestelmää ei voi käynnistää työntämä\
llä autoa.
n Estääksesi 12 V -akun varauksen purkautumisen
lSammuta ajovalot ja audiojärjestelmä aina, kun hybridijärjestelmä on sam-
mutettuna.
l Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina, kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
n Jos 12 V -akku irrotetaan virtapiiristä tai sen varaus pääsee purkautumaan
lECU-yksikköön tallennetut tiedot tyhjenevät. Jos 12-voltin akku tyhjenee, anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun korjaamon tutkia auto.
l Jotkut järjestelmät saattavat vaatia alustuksen. ( →S. 651)
n Kun irrotat 12 V -akun navat
Kun 12-voltin akun napakengät irrotetaan, ECU-yksikköön tallennetut tiedot
tyhjenevät. Ennen kuin irrotat 12 V -akun napakengät, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n 12 V -akun lataaminen
12 V -akun varaus purkautuu vähitellen silloin, kun auto ei ole käytössä
varauksen luontaisen purkautumisen ja tiettyjen sähkölaitteiden virrankulu-
tuksen vuoksi. Jos auto on pitkän aikaa käyttämättä, 12 V -akun varaus saat-
taa purkautua, eikä hybridijärjestelmää saada käynnistymään. (12 V -akku
latautuu automaattisesti hybridijärjestelmän ollessa käynnissä.)
8
9
OM47B56FI.book Page 618 M onday, March 6, 2017 3:43 PM

6197-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

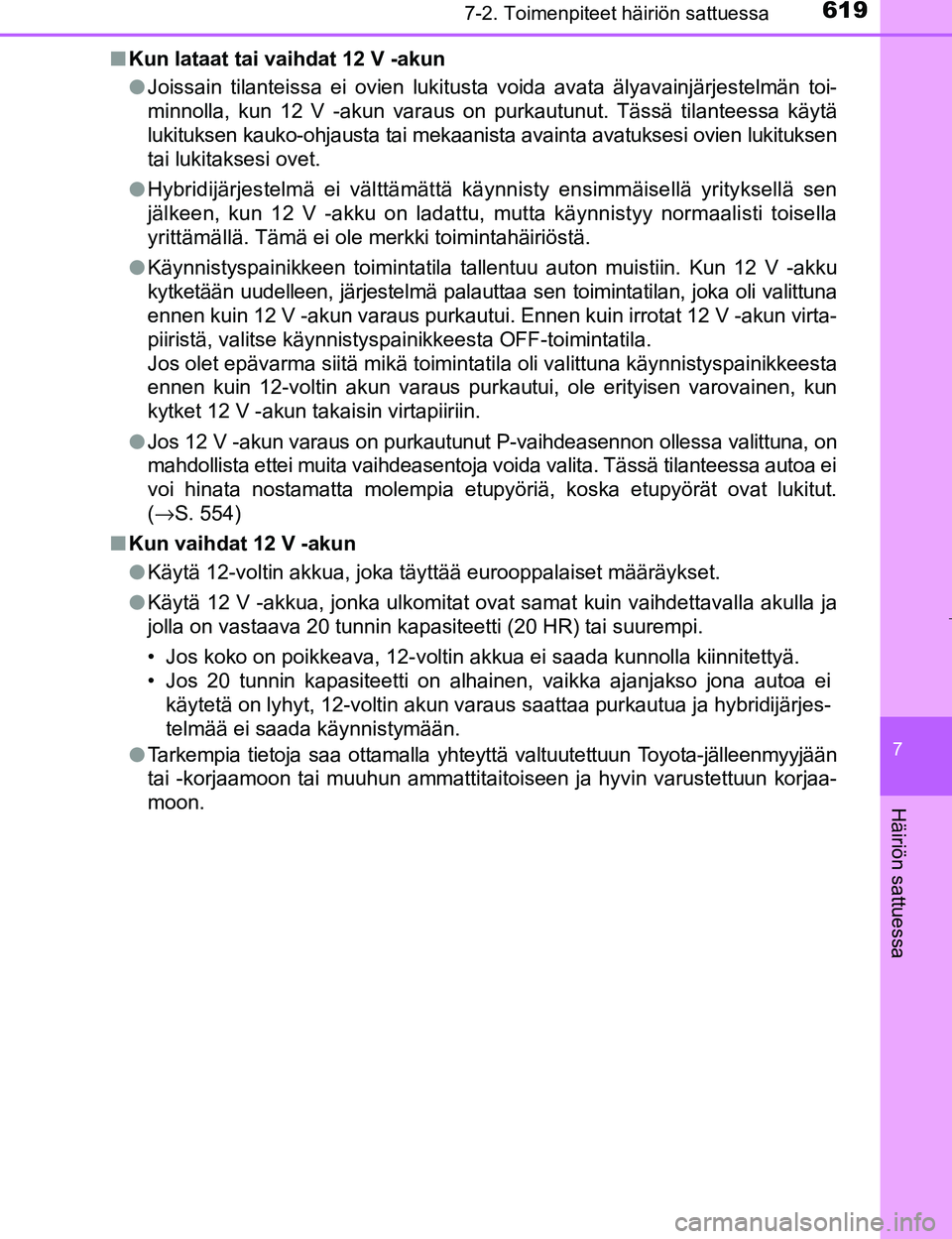

nKun lataat tai vaihdat 12 V -akun
lJoissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun 12 V -akun varaus on purkautunut. Tässä tilanteessa käytä
lukituksen kauko-ohjausta tai mekaanista avainta avatuksesi ovien lukituksen
tai lukitaksesi ovet.
l Hybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen
jälkeen, kun 12 V -akku on ladattu, mutta käynnistyy normaalisti toisella
yrittämällä. Tämä ei ole merkki toimintahäiriöstä.
l Käynnistyspainikkeen toimintatila tallentuu auton muistiin. Kun 12 V -akku
kytketään uudelleen, järjestelmä palautta a sen toimintatilan, joka oli valittuna
ennen kuin 12 V -akun varaus purkautui. Ennen kuin irrotat 12 V -akun virta-
piiristä, valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä mikä toimintatila oli valittuna käyn\
nistyspainikkeesta
ennen kuin 12-voltin akun varaus purkautui, ole erityisen varovainen, kun
kytket 12 V -akun takaisin virtapiiriin.
l Jos 12 V -akun varaus on purkautunut P-vaihdeasennon ollessa valittuna, on
mahdollista ettei muita vaihdeasentoja voida valita. Tässä tilanteessa autoa ei
voi hinata nostamatta molempia etupyöriä, koska etupyörät ovat lukitut.
(→S. 554)
n Kun vaihdat 12 V -akun
lKäytä 12-voltin akkua, joka täyttää eurooppalaiset määräykset.
l Käytä 12 V -akkua, jonka ulkomitat ovat samat kuin vaihdettavalla akulla ja
jolla on vastaava 20 tunnin kapasiteetti (20 HR) tai suurempi.
• Jos koko on poikkeava, 12-voltin akkua ei saada kunnolla kiinnitettyä.
• Jos 20 tunnin kapasiteetti on alhainen, vaikka ajanjakso jona autoa ei
käytetä on lyhyt, 12-voltin akun varaus saattaa purkautua ja hybridijärjes-
telmää ei saada käynnistymään.
l Tarkempia tietoja saa ottamalla yhteyttä valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon.
OM47B56FI.book Page 619 M onday, March 6, 2017 3:43 PM

6207-2. Toimenpiteet häiriön sattuessa
OM47B56FI

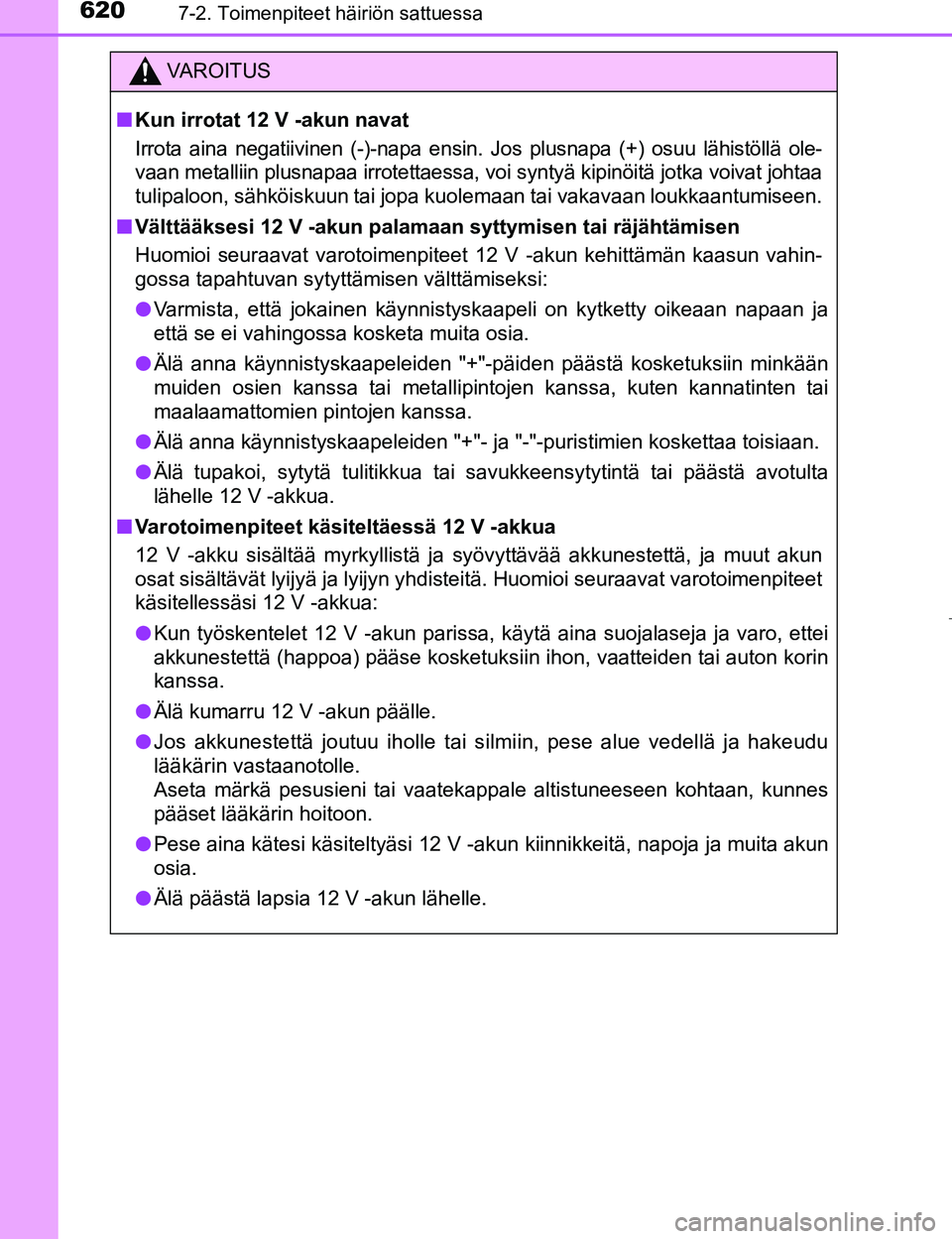

VAROITUS
nKun irrotat 12 V -akun navat
Irrota aina negatiivi nen (-)-napa ensin. Jos plusnapa (+) os uu lähistöllä ole-
vaan metalliin plusnapaa irrotettaessa, voi syntyä kipinöitä jotka voivat johtaa
tulipaloon, sähköiskuun tai jopa kuolemaan tai vakavaan loukkaantumiseen.
n Välttääksesi 12 V -akun palamaan syttymisen tai räjähtä\
misen
Huomioi seuraavat varotoimenpiteet 12 V -akun kehittämän kaasun vahin-
gossa tapahtuvan sytyttämisen välttämiseksi:
l Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
l Älä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa, kuten kannatinten tai
maalaamattomien pintojen kanssa.
l Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
l Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle 12 V -akkua.
n Varotoimenpiteet käsiteltäessä 12 V -akkua
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun
osat sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi 12 V -akkua:
l Kun työskentelet 12 V -akun parissa, käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
l Älä kumarru 12 V -akun päälle.
l Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu
lääkärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
l Pese aina kätesi käsiteltyäsi 12 V -akun kiinnikkeitä, napoja ja muita akun
osia.
l Älä päästä lapsia 12 V -akun lähelle.
OM47B56FI.book Page 620 M onday, March 6, 2017 3:43 PM

6217-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

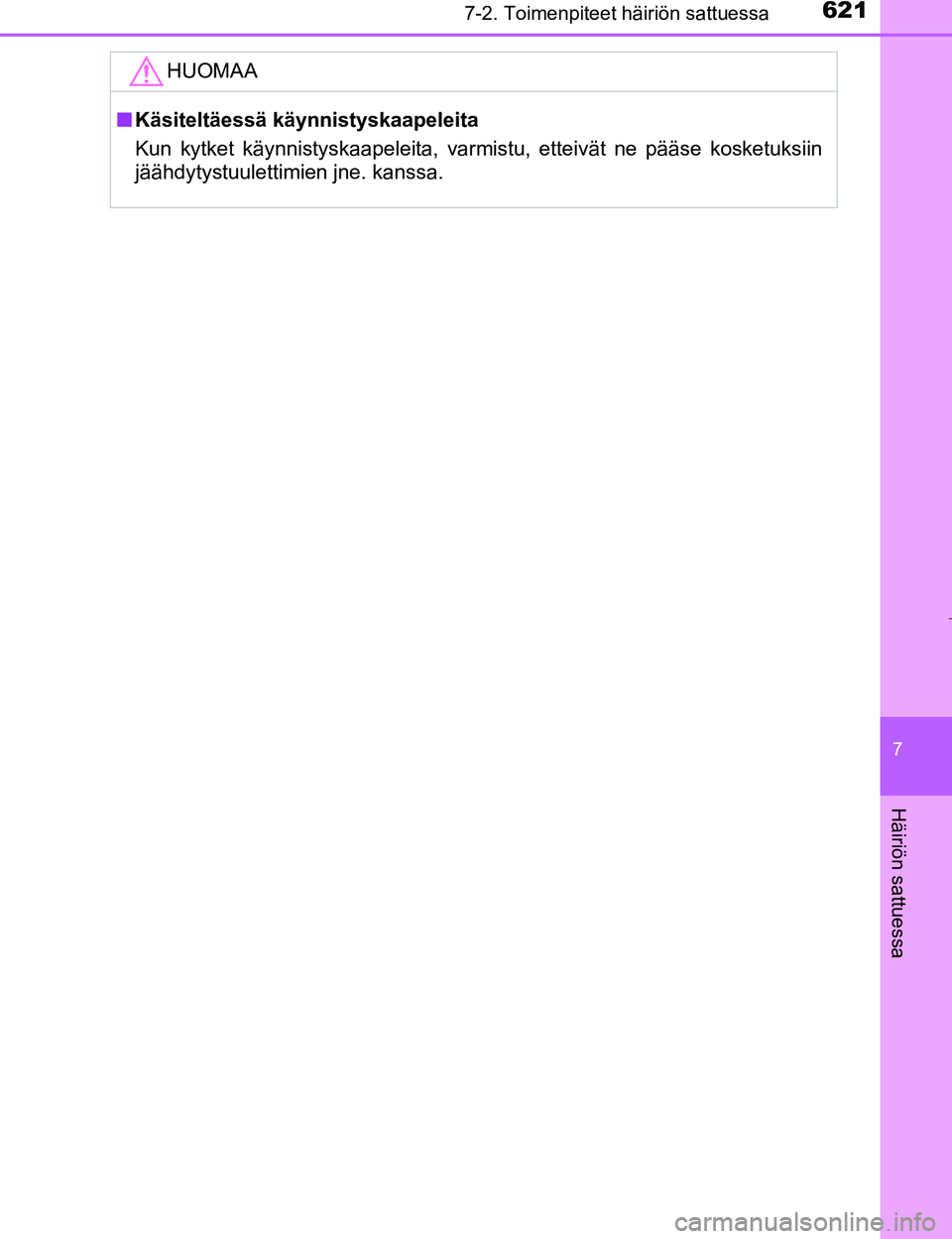

HUOMAA
nKäsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien jne. kanssa.
OM47B56FI.book Page 621 M onday, March 6, 2017 3:43 PM

6227-2. Toimenpiteet häiriön sattuessa
OM47B56FI

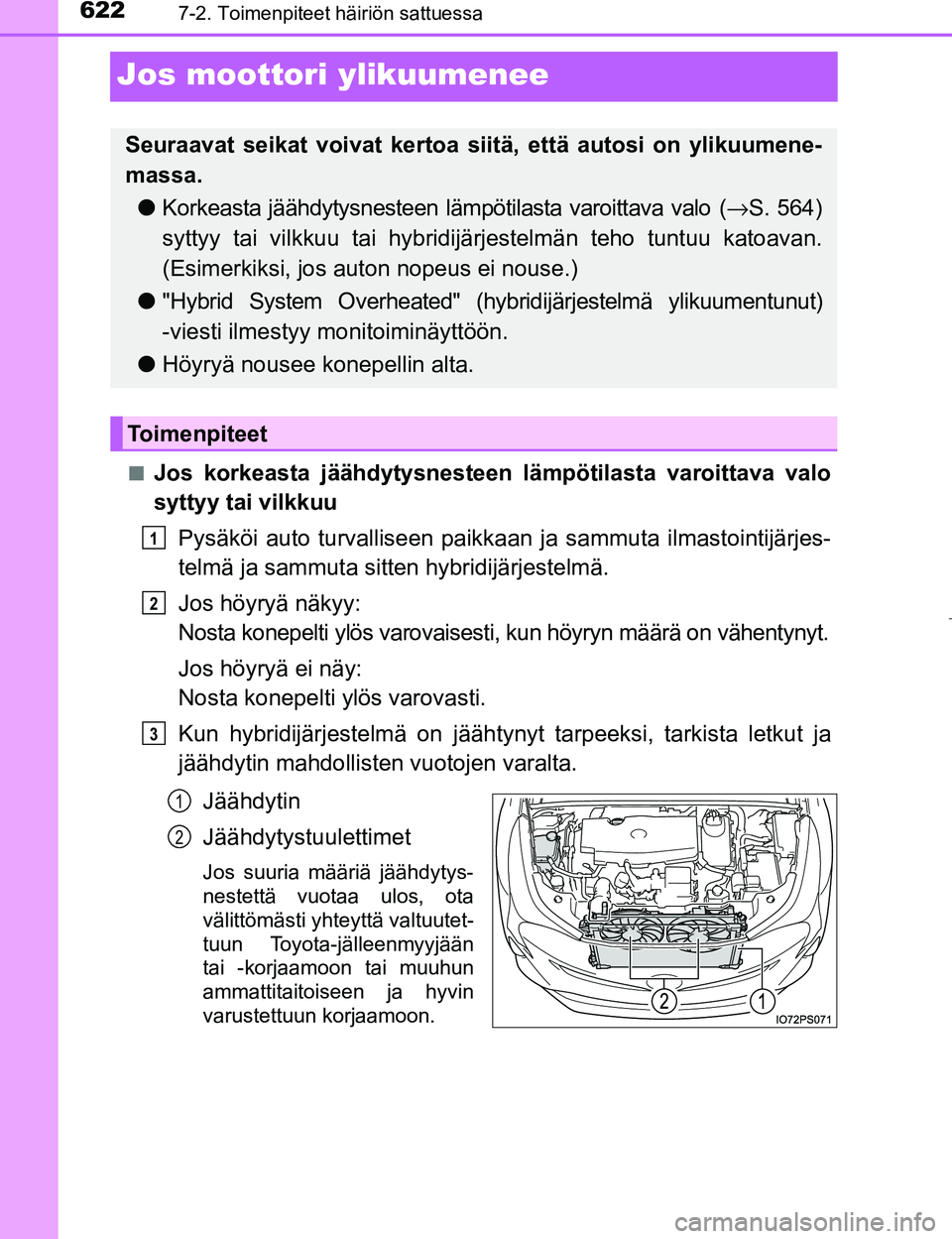

Jos moottori ylikuumenee
nJos korkeasta jäähdytysnesteen lämpötilasta varoittava valo
syttyy tai vilkkuuPysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjes-
telmä ja sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti ylös varovasti.
Kun hybridijärjestelmä on jäähtynyt tarpeeksi, tarkista letkut ja
jäähdytin mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.l Korkeasta jäähdytysnesteen lämpötilasta varoittava valo ( →S. 564)
syttyy tai vilkkuu tai hybridijär jestelmän teho tuntuu katoavan.
(Esimerkiksi, jos auton nopeus ei nouse.)
l "Hybrid System Overheated" (hybridijärjestelmä ylikuumentunut)
-viesti ilmestyy m onitoiminäyttöön.
l Höyryä nousee konepellin alta.
To i m e n p i t e e t
1
2
3
1
2
OM47B56FI.book Page 622 M onday, March 6, 2017 3:43 PM

6237-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

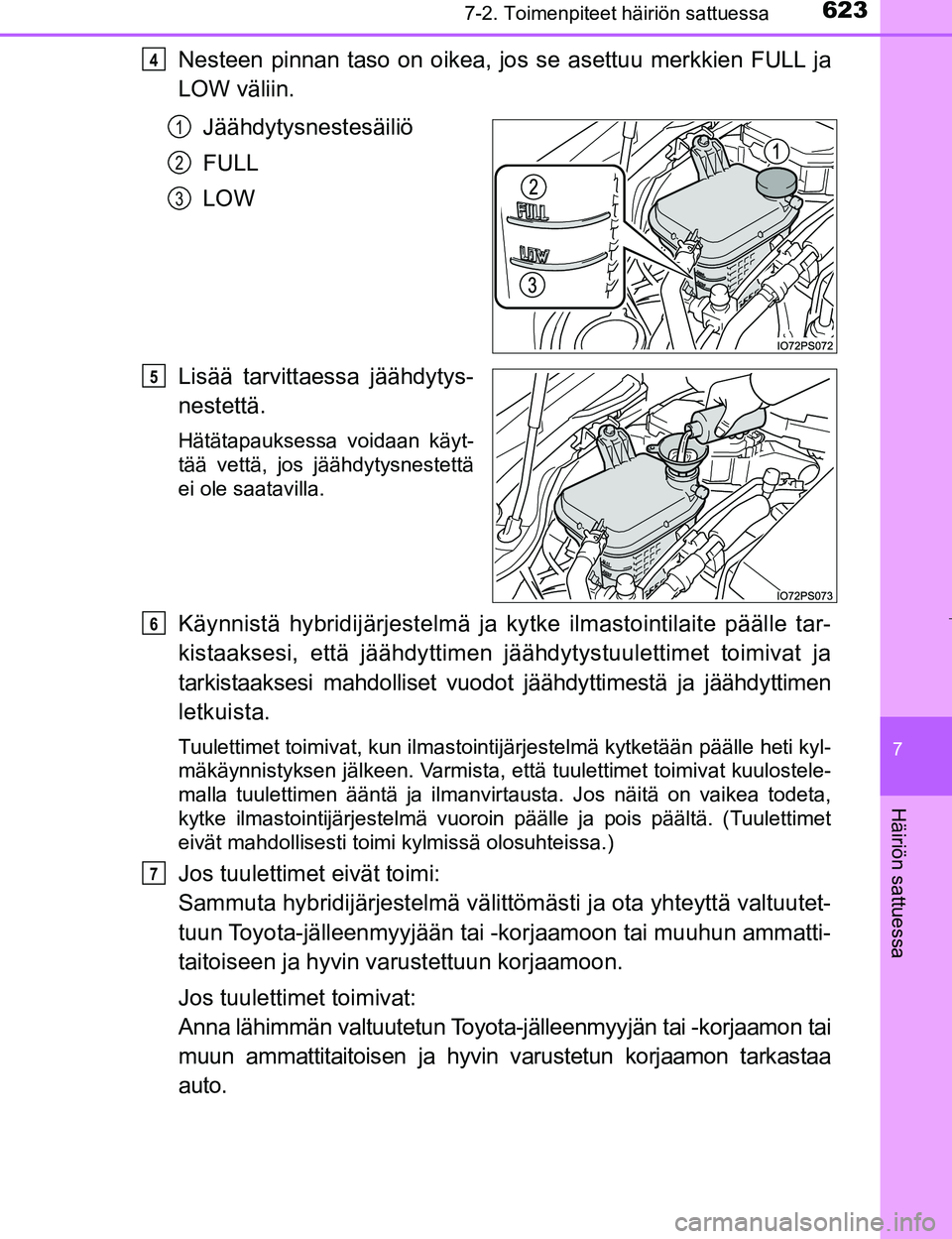

Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaessa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja kytke ilmastointilaite päälle tar-
kistaaksesi, että jäähdyttimen jäähdytystuulettimet toimivat ja
tarkistaaksesi mahdolliset vuodo t jäähdyttimestä ja jäähdyttimen
letkuista.
Tuulettimet toimivat, kun ilmastointijärjestelmä kytketään päälle heti kyl-
mäkäynnistyksen jälkeen. Varmista, että tuulettimet toimivat kuulostele-
malla tuulettimen ääntä ja ilmanvirtausta. Jos näitä on v\
aikea todeta,
kytke ilmastointijärjestelmä vuoroin päälle ja pois päältä. (Tuulettimet
eivät mahdollisesti toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta hybridijärjestelmä välittömä sti ja ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
Jos tuulettimet toimivat:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa
auto.
4
1
2
3
5
6
7
OM47B56FI.book Page 623 M onday, March 6, 2017 3:43 PM

6247-2. Toimenpiteet häiriön sattuessa
OM47B56FIn

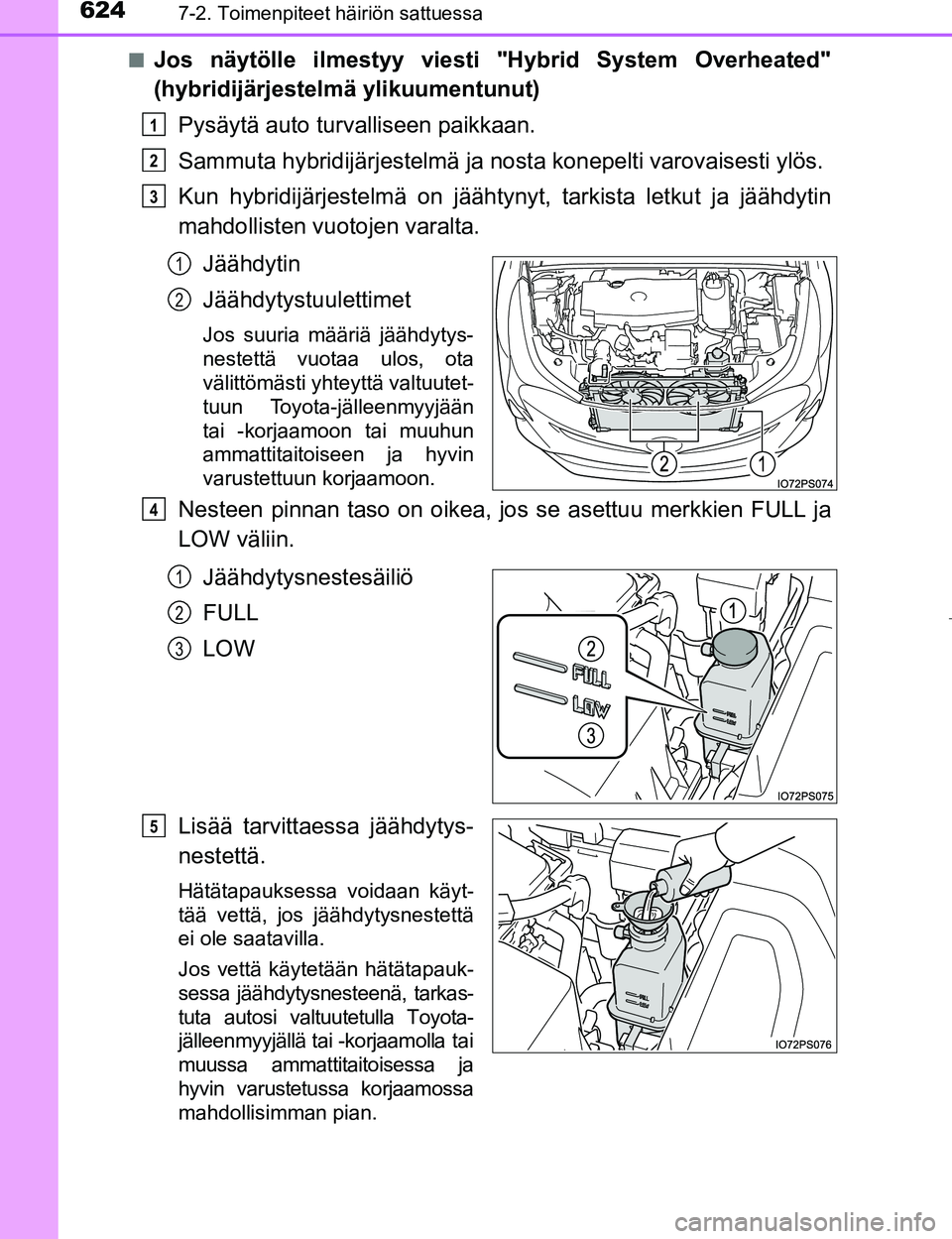

Jos näytölle ilmestyy viesti "Hybrid System Overheated"
(hybridijärjestelm
ä ylikuumentunut)
Pysäytä auto turvalliseen paikkaan.
Sammuta hybridijärjestelmä ja nost a konepelti varovaisesti ylös.
Kun hybridijärjestelmä on jäähtynyt, tarkista letkut ja jäähdytin
mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Nesteen pinnan taso on oikea, jo s se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaessa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Jos vettä käytetään hätätapauk-
sessa jäähdytysnesteenä, tarkas-
tuta autosi valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla tai
muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa
mahdollisimman pian.
1
2
3
1
2
4
1
2
3
5
OM47B56FI.book Page 624 M onday, March 6, 2017 3:43 PM
