2017 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

5937-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

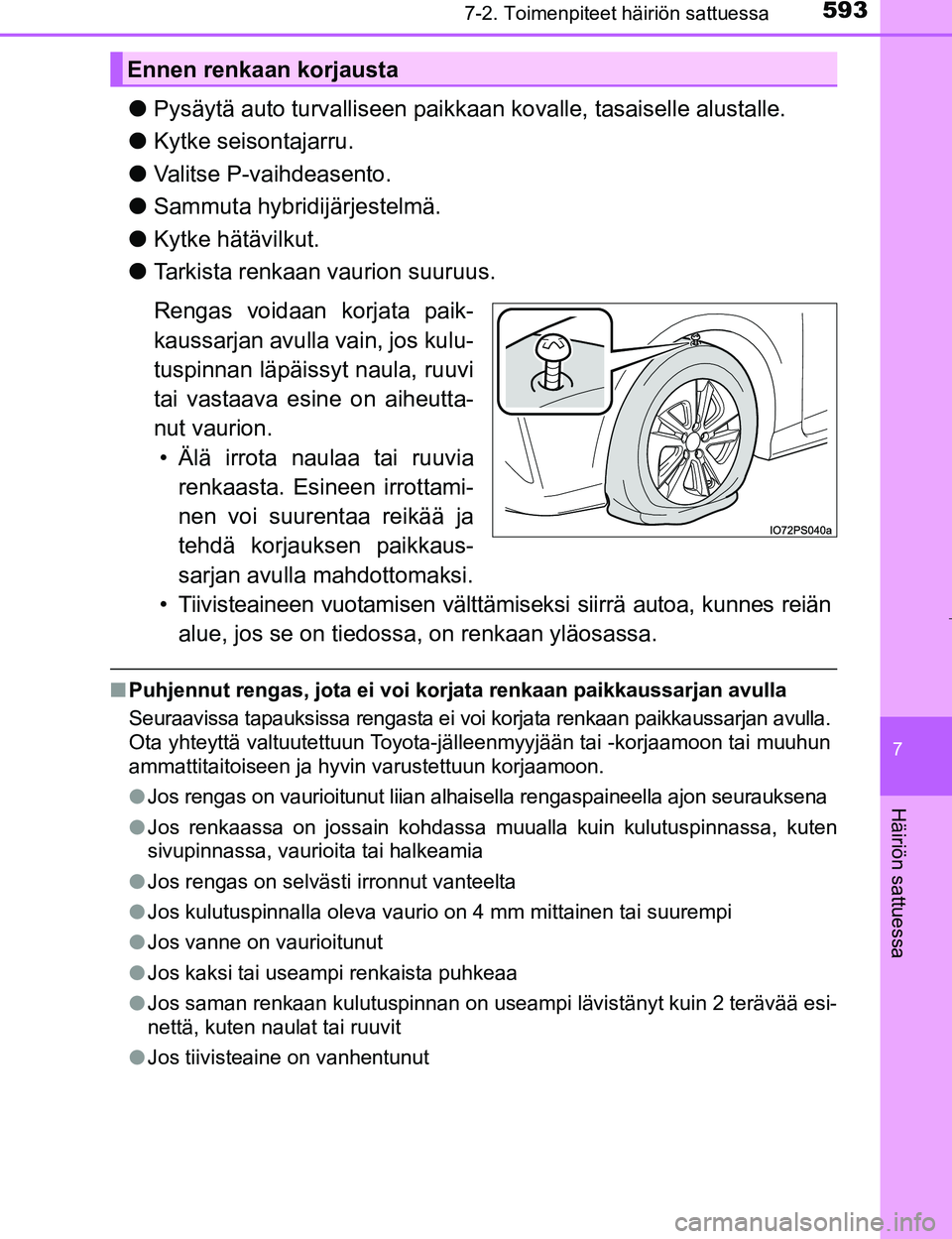

lPysäytä auto turvalliseen paikkaa n kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Valitse P-vaihdeasento.
l Sammuta hybridijärjestelmä.
l Kytke hätävilkut.
l Tarkista renkaan vaurion suuruus.
Rengas voidaan korjata paik-
kaussarjan avulla vain, jos kulu-
tuspinnan läpäissyt naula, ruuvi
tai vastaava esine on aiheutta-
nut vaurion.
• Älä irrota naulaa tai ruuvia renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
tehdä korjauksen paikkaus-
sarjan avulla mahdottomaksi.
• Tiivisteaineen vuotamisen välttämi seksi siirrä autoa, kunnes reiän
alue, jos se on tiedossa, on renkaan yläosassa.
n Puhjennut rengas, jota ei voi ko rjata renkaan paikkaussarjan avulla
Seuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan avulla.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Jos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauksena
l Jos renkaassa on jossain kohdassa muualla kuin kulutuspinnassa, kuten
sivupinnassa, vaurioita tai halkeamia
l Jos rengas on selvästi irronnut vanteelta
l Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Jos vanne on vaurioitunut
l Jos kaksi tai useampi renkaista puhkeaa
l Jos saman renkaan kulutuspinnan on useampi lävistänyt kuin 2 terä\
vää esi-
nettä, kuten naulat tai ruuvit
l Jos tiivisteaine on vanhentunut
Ennen renkaan korjausta
OM47B56FI.book Page 593 M onday, March 6, 2017 3:43 PM

5947-2. Toimenpiteet häiriön sattuessa
OM47B56FI

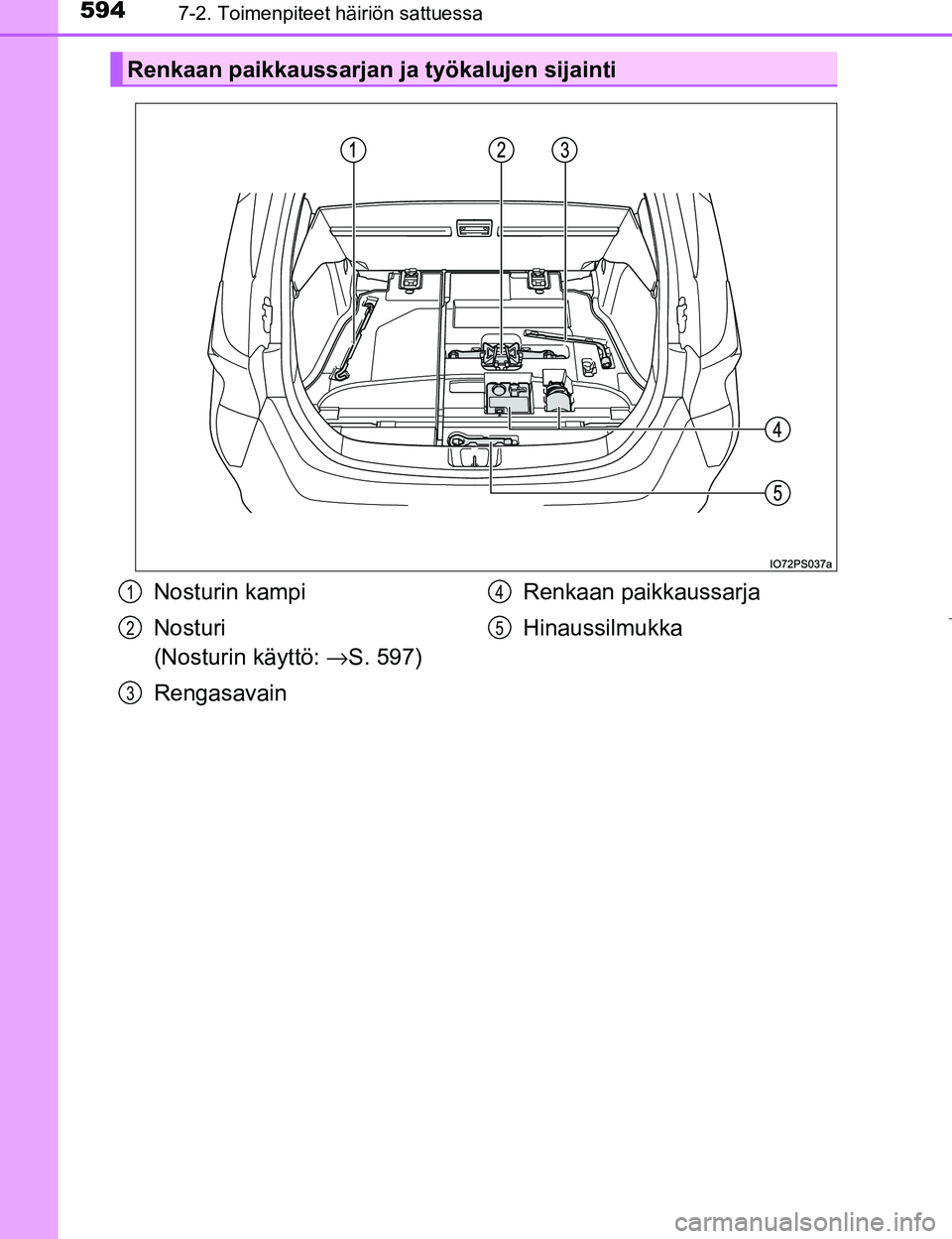

Renkaan paikkaussarjan ja työkalujen sijainti
Nosturin kampi
Nosturi
(Nosturin käyttö: →S. 597)
Rengasavain Renkaan paikkaussarja
Hinaussilmukka1
2
3
4
5
OM47B56FI.book Page 594 M
onday, March 6, 2017 3:43 PM

5957-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

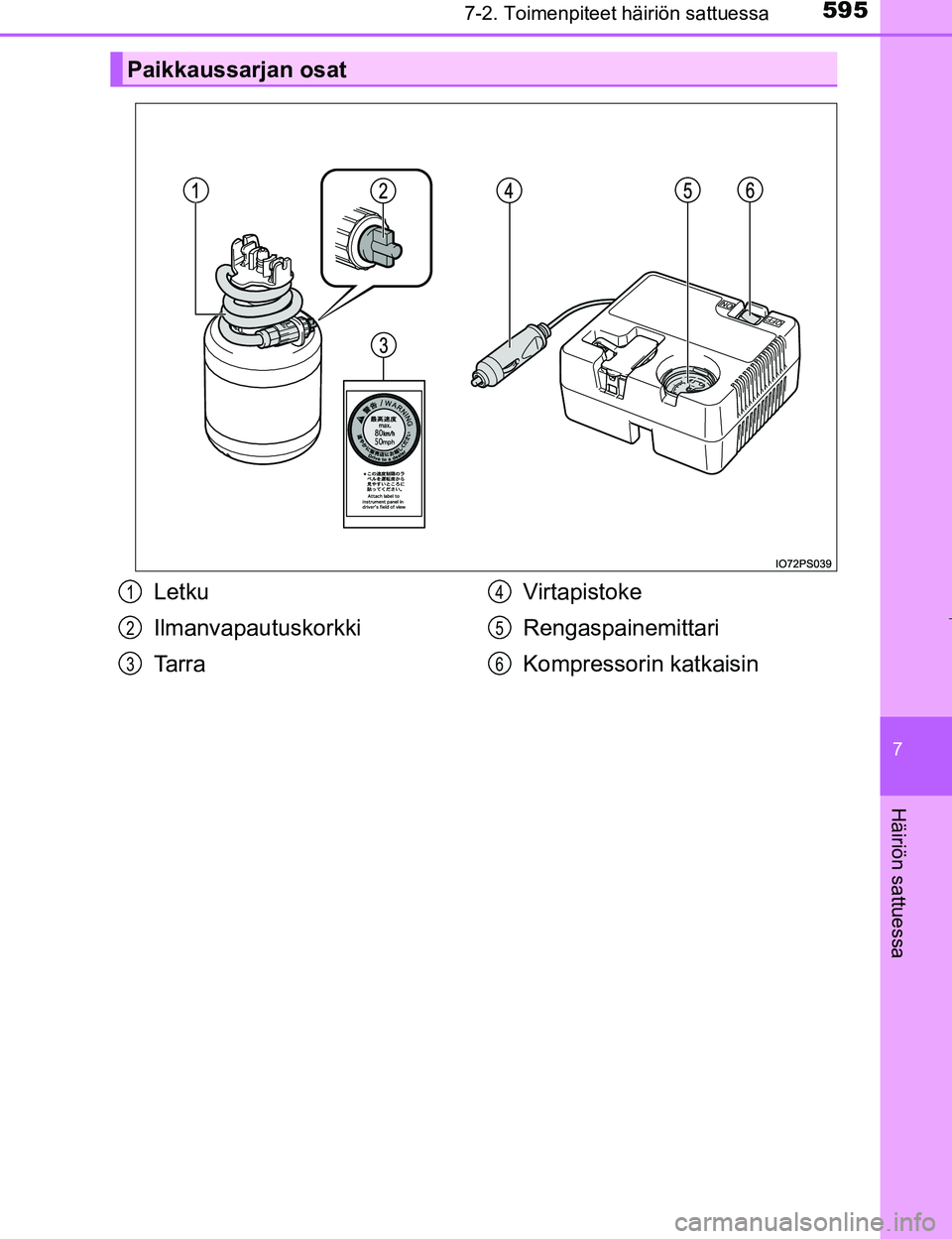

Paikkaussarjan osat
Letku
Ilmanvapautuskorkki
TarraVirtapistoke
Rengaspainemittari
Kompressorin katkaisin1
2
3
4
5
6
OM47B56FI.book Page 595 M
onday, March 6, 2017 3:43 PM

5967-2. Toimenpiteet häiriön sattuessa
OM47B56FI

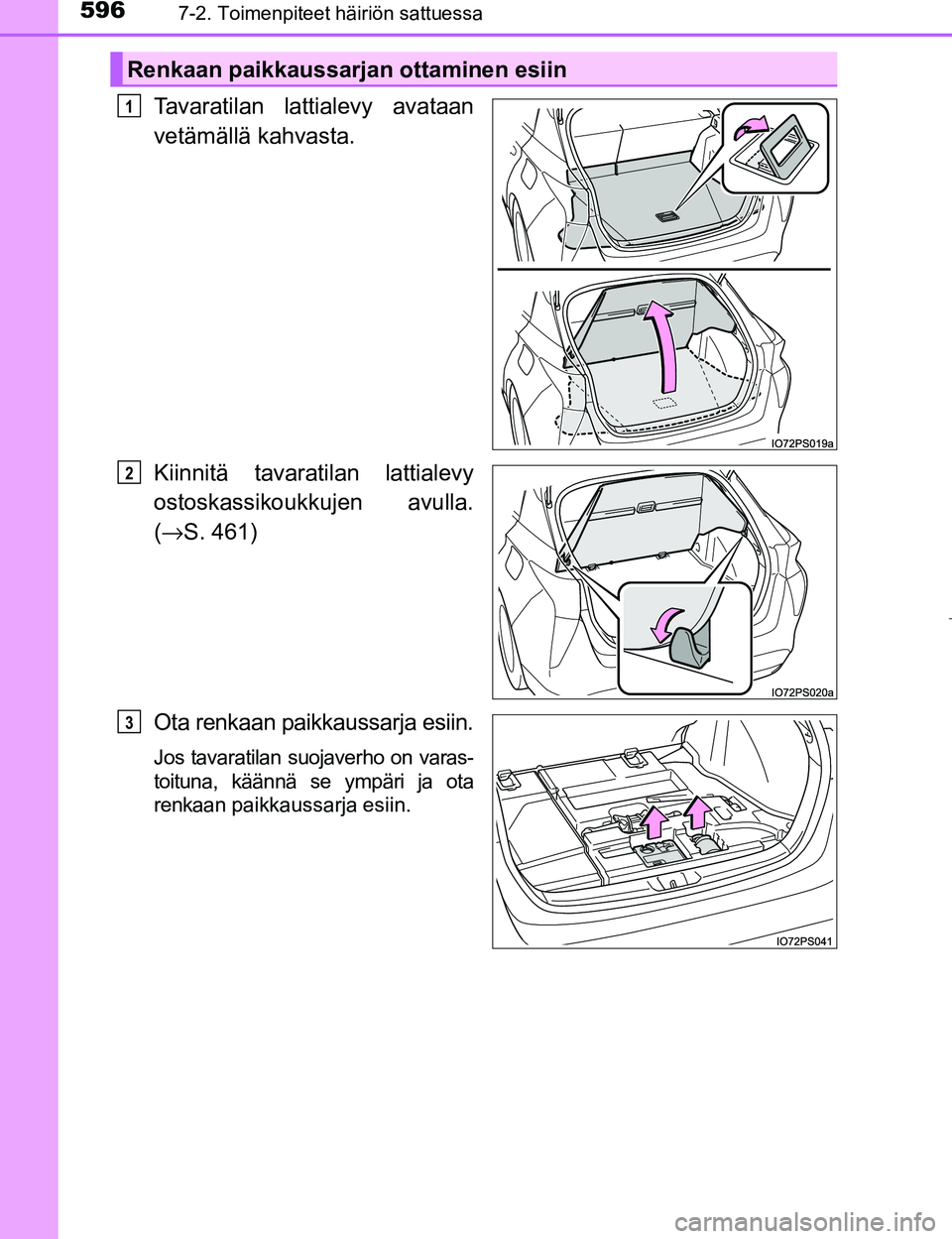

Tavaratilan lattialevy avataan
vetämällä kahvasta.
Kiinnitä tavaratilan lattialevy
ostoskassikoukkujen avulla.
(→ S. 461)
Ota renkaan paikkaussarja esiin.
Jos tavaratilan suojaverho on varas-
toituna, käännä se ympäri ja ota renkaan paikkaussarja esiin.
Renkaan paikkaussarjan ottaminen esiin
1
2
3
OM47B56FI.book Page 596 M onday, March 6, 2017 3:43 PM

5977-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

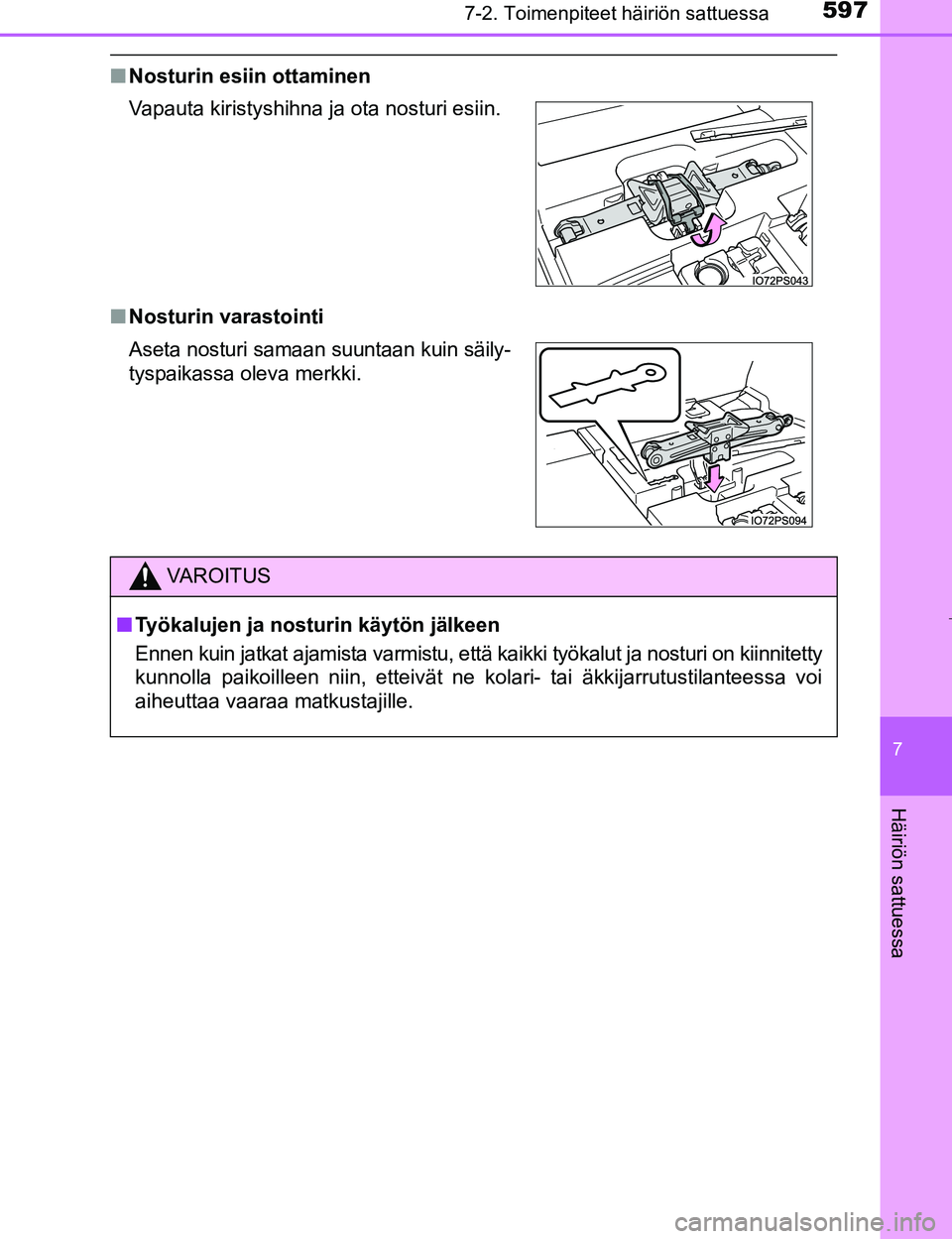

nNosturin esiin ottaminen
n Nosturin varastointi Vapauta kiristyshihna ja ota nosturi esiin.
Aseta nosturi samaan suuntaan kuin säily-
tyspaikassa oleva merkki.
VAROITUS
nTyökalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinnitetty
kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa voi
aiheuttaa vaaraa matkustajille.
OM47B56FI.book Page 597 M onday, March 6, 2017 3:43 PM

5987-2. Toimenpiteet häiriön sattuessa
OM47B56FI

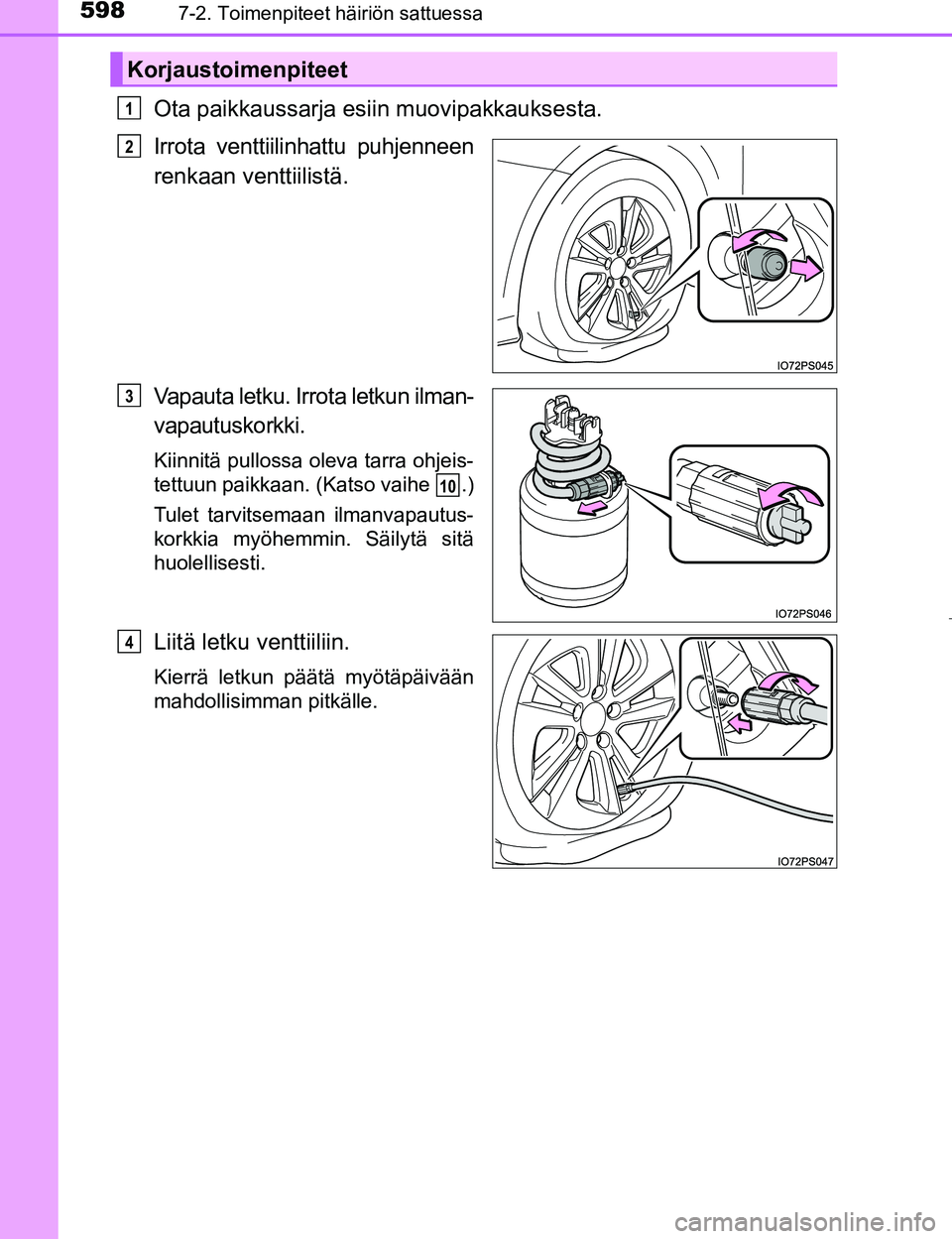

Ota paikkaussarja esiin muovipakkauksesta.
Irrota venttiilinhattu puhjenneen
renkaan venttiilistä.
Vapauta letku. Irrota letkun ilman-
vapautuskorkki.
Kiinnitä pullossa oleva tarra ohjeis-
tettuun paikkaan. (Katso vaihe .)
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Korjaustoimenpiteet
1
2
3
10
4
OM47B56FI.book Page 598 M onday, March 6, 2017 3:43 PM

5997-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

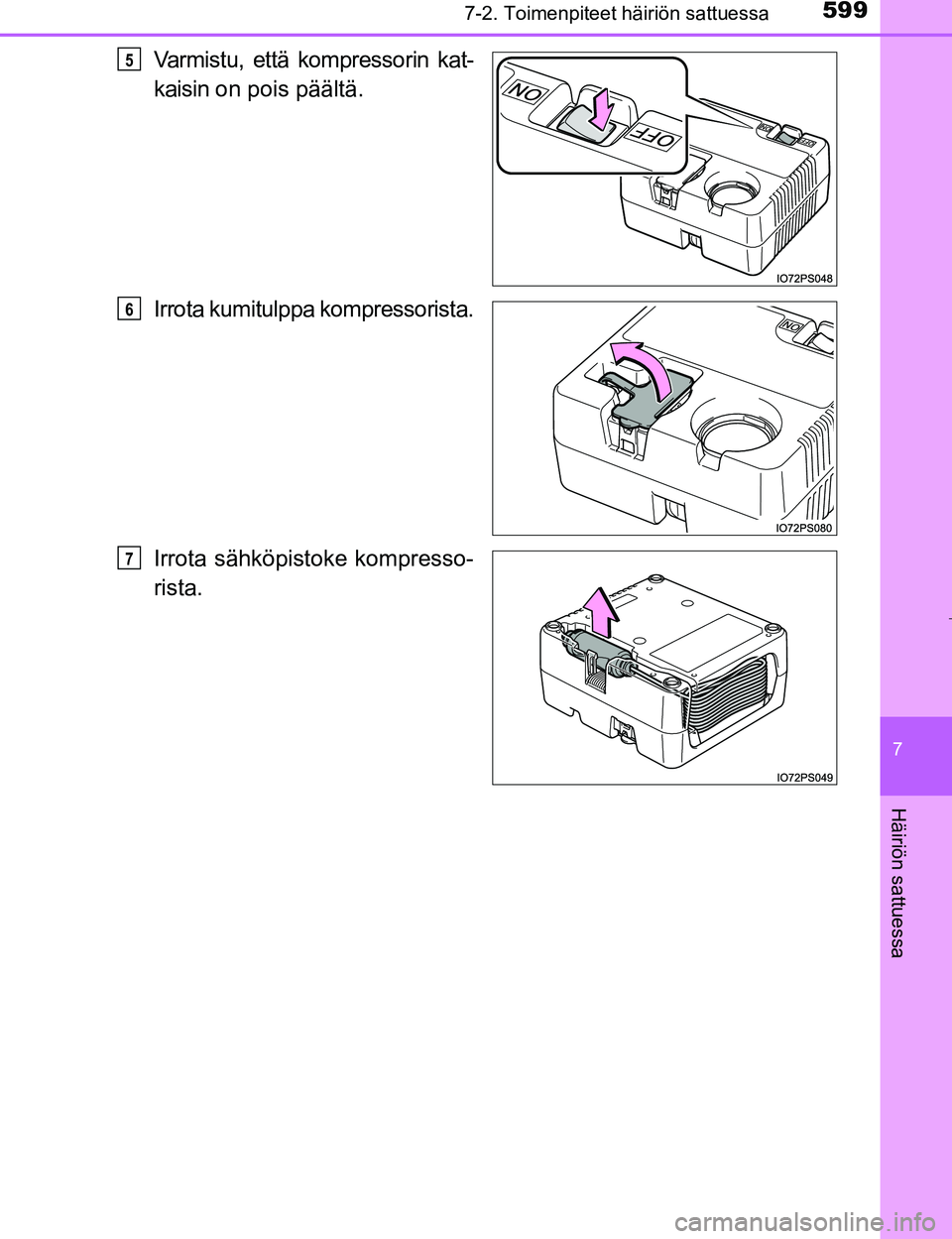

Varmistu, että kompressorin kat-
kaisin on pois päältä.
Irrota kumitulppa kompressorista.
Irrota sähköpistoke kompresso-
rista.5
6
7
OM47B56FI.book Page 599 Monday, March 6, 2017 3:43 PM

6007-2. Toimenpiteet häiriön sattuessa
OM47B56FI

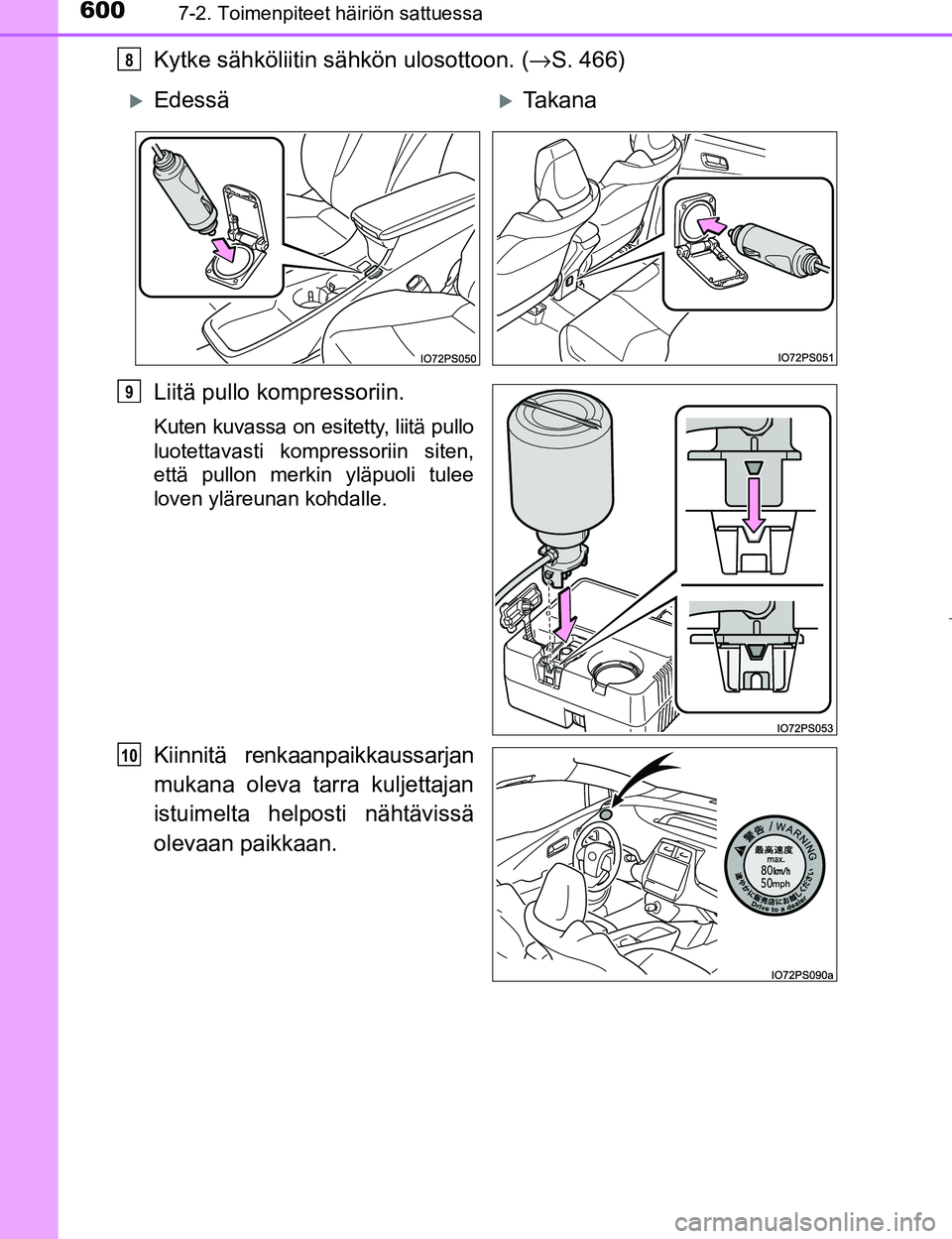

Kytke sähköliitin sähkön ulosottoon. ( →S. 466)
Liitä pullo kompressoriin.
Kuten kuvassa on esitetty, liitä pullo
luotettavasti kompressoriin siten,
että pullon merkin yläpuoli tulee
loven yläreunan kohdalle.
Kiinnitä renkaanpaikkaussarjan
mukana oleva tarra kuljettajan
istuimelta helposti nähtävissä
olevaan paikkaan.
8
EdessäTa k a n a
9
10
OM47B56FI.book Page 600 M onday, March 6, 2017 3:43 PM
