3854-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI
HUOMAA
nTunnistimien toiminta häiriöiden estäminen
l Jos tunnistimen alueelle kohdistuu isku, järjestelmä ei ehkä toimi oikein
tunnistimen toimintahäiriön takia. Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia
auto.
l Kun peset autoa painepesurilla, älä suuntaa vesisuihkua suoraan tunnis-
timiin. Tunnistimet eivät välttämättä toimi kunnolla, jos ne altistuvat
voimakkaalle vedenpaineelle.
l Kun peset autoa höyrypesurilla, älä suuntaa höyryä liiian lähelle tunnistimia.
Tunnistimet eivät välttämättä toimi oikein, jos ne altistuvat höyrylle.
n Tarpeettoman toiminnan estäminen
Kytke seuraavissa tilanteissa älykäs py säköintitutka (ICS) pois päältä (OFF).
Järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole.
l Testauslaitteen rullia, alustadynamometria tai vastaavaa laitetta käytetään
tarkastukseen tms.
l Autoa kuormataan laivaan, kuorma-autoon tai muuhun kuljetusvälinee-
seen
l Jousitusta on madallettu tai on asennettu kooltaan alkuperäisistä poikkeavat
renkaat
l Auton korkeus on muuttunut paljon kuorman takia (etupää on kallis\
tu-
neena ylös- tai alaspäin).
l Asennetaan vetokoukku
OM47B56FI.book Page 385 M onday, March 6, 2017 3:43 PM

3864-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI
Pysäköintiavustin (IPA)∗
nToimintojen yhteenveto
Pysäköintiavustin (IPA) kääntää automaattisesti ohjauspyörää peruu-
tettaessa suunniteltuun pysäköintipaikkaan ja lähdettäessä tasku-
pysäköinnistä. (Vaihdevivun käyttö ja nopeuden säätö eteen- ja
taaksepäin ajettaessa ei tapahdu automaattisesti.)
l Pysäköintiavustin (IPA) ei pysäkö i autoa automaattisesti. Järjes-
telmä avustaa lähdettäessä auto lla rivi- tai taskupysäköinnistä.
l Pysäköintiavustin (IPA) avustaa ohjauspyörän käsittelyssä ja ohjaa
auton kohti valittua pysäköintipai kkaa. Valittu pysäköintipaikka ei
aina ole mahdollinen saavuttaa, riippuen tien ja auton kunnosta
pysäköintihetkellä sekä etäisyydes tä valittuun pysäköintipaikkaan.
nYhteistoiminta älykkään pysäköintitutkan (ICS) kanssa
Kun pysäköintiavustin (IPA) on toiminnassa ja järjestelmä havaitsee
esteen, joka voisi aiheuttaa törmäy ksen, hätäjarrutus toimii riippu-
matta siitä, onko älykäs pysäköintitutka (ICS) päällä (ON) tai pois
päältä (OFF). ( →S. 388)
∗: Joissakin malleissa
Pysäköintiavustin (IPA)
VAROITUS
lKun peruutat tai ajat eteenpäin, varmista alueen turvallisuus edessä tai
takana sekä auton ympärillä, ja peruut a tai aja eteenpäin hitaasti, säädellen
auton nopeutta jarrupolkimella.
l Jos auto on vaarassa osua jalankulkijaan, toiseen ajoneuvoon tai muihin
esteisiin, pysäytä auto painamalla ja rrupoljinta ja paina sitten pysäköinti-
avustimen (IPA) katkaisinta (→ S. 389) kytkeäksesi järjestelmän pois
päältä.
OM47B56FI.book Page 386 M onday, March 6, 2017 3:43 PM

3874-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI

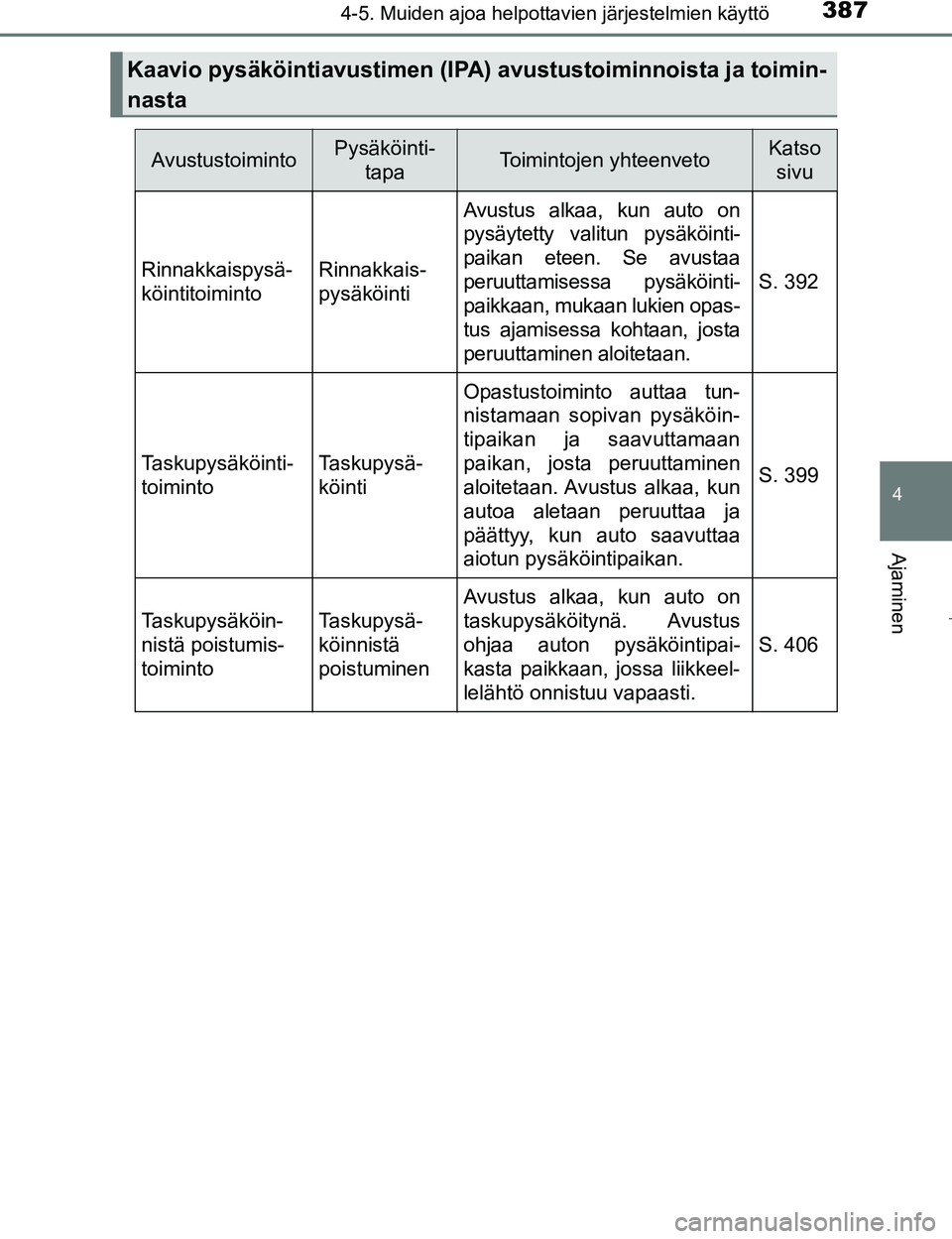

Kaavio pysäköintiavustimen (IPA) avustustoiminnoista ja toimin-
nasta
AvustustoimintoPysäköinti- tapaToimintojen yhteenvetoKatso sivu
Rinnakkaispysä-
köintitoimintoRinnakkais-
pysäköinti
Avustus alkaa, kun auto on
pysäytetty valitun pysäköinti-
paikan eteen. Se avustaa
peruuttamisessa pysäköinti-
paikkaan, mukaan lukien opas-
tus ajamisessa kohtaan, josta
peruuttaminen aloitetaan.
S. 392
Taskupysäköinti-
toimintoTaskupysä-
köinti
Opastustoiminto auttaa tun-
nistamaan sopivan pysäköin-
tipaikan ja saavuttamaan
paikan, josta peruuttaminen
aloitetaan. Avustus alkaa, kun
autoa aletaan peruuttaa ja
päättyy, kun auto saavuttaa
aiotun pysäköintipaikan.
S. 399
Taskupysäköin-
nistä poistumis-
toimintoTaskupysä-
köinnistä
poistuminen
Avustus alkaa, kun auto on
taskupysäköitynä. Avustus
ohjaa auton pysäköintipai-
kasta paikkaan, jossa liikkeel-
lelähtö onnistuu vapaasti.
S. 406
OM47B56FI.book Page 387 M onday, March 6, 2017 3:43 PM

3884-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI
nÄlykkään pysäköintitutkan (ICS) toiminta pysäköintiavustimen (IPA)
toimiessa
Kun pysäköintiavustin (IPA) on toiminnassa ja järjestelmä havaitsee esteen,
joka voisi aiheuttaa törmäyksen, älykkään pysäköintitutkan (ICS) hybridijär-
jestelmän tehonalennus ja jarrujen ohjaus toimii riippumatta siitä, onko älykäs
pysäköintitutka (ICS) päällä (ON) tai pois päältä (OFF). ( →S. 375)
l Kun älykäs pysäköintitutka (ICS) on toiminut, pysäköintiavustimen (IPA) toi-
minta keskeytyy tilapäisesti ja älykkään pysäköintitutkan toiminta ilmaistaan
monitoiminäytöllä. ( →S. 379)
l Jos pysäköintiavustimen (IPA) toiminta keskeytyy kolme kertaa älykkään
pysäköintitutkan (ICS) toiminnan takia, pysäköintiavustimen toiminta
peruuntuu.
l Kun pysäköintiavustin (IPA) tulee käyttöön älykkään pysäköintitutkan (ICS)
toiminnan jälkeen, vaihtamiskehotus ilmestyy monitoiminäytölle. Pysäköinti-
avustimen (IPA) toiminta voidaan palauttaa vaihtamalla monitoiminäytön
kehotteen mukaisesti ja painamalla pysäköintiavustimen (IPA) katkaisinta
(→S. 389) uudelleen.
n Vaihdeasennon vaihtaminen pysäköintiavustimen (IPA) toimiessa
Jos järjestelmä havaitsee, että kuljettajaa aikoo ajaa eteen- tai taaksepäin, avustus
jatkuu vaikka kuljettaja vaihtaisi vaihdeasentoa ennen kuin järjestelmä kehottaa
tekemään niin. Koska kuljettajan toiminta kuitenkin poikkeaa järjestelmän
tarjoamasta opastuksesta, tarvittavien käännösliikkeiden määrä voi kasvaa.
OM47B56FI.book Page 388 M onday, March 6, 2017 3:43 PM

3894-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FIn
Vaihtaminen pysäköintiavustimen (IPA) katkaisimella
Paina katkaisinta
Tämä mahdollistaa toimintojen
vaihtamisen sekä avustustoimin-
non perumisen tai aloittamisen
uudelleen.
Kun käynnistyspainikkeesta on valit
tuna ON-tila ja auton nopeus on
noin 30 km/h tai alle, toiminto vaihtuu jokaisella py säköintiavustimen
(IPA) katkaisimen painalluksella seuraavasti.
Valittu toiminto ilmaistaan toiminta tilan näyttöalueella monitoiminäytössä
( →S. 390).
*: Rinnakkaispysäköintitoiminto voidaan kytkeä päälle, kun sen toimintaedelly-
tykset täyttyvät ( →S. 404). Jos toimintaedellytykset eivät täyty, se kytkey-
tyy Off-tilaan (pois päältä).
Avustustoiminnon vaihtaminen
Jos pysäköintiavustimen (IPA)
katkaisinta painetaan vaihdea-
sennon ollessa muu kuin PJos pysäköintiavustimen (IPA)
katkaisinta painetaan P-vaih-
deasennossa
Rinnakkaispysäköintitoiminto*
Taskupysäköintitoiminto
Off (Pois päältä)
Taskupysäköinnistä
poistumistoiminto
Off (Pois päältä)
OM47B56FI.book Page 389 M onday, March 6, 2017 3:43 PM

3904-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI
Opastusnäyttö tulee monitoiminäytölle.
Ajo-opastin
Näyttää mittarin, jo ka ilmaisee tason
siihen asti, kun auto saavuttaa
pysähtymispaikan/paikan, missä
avustus päättyy.
Stop-merkki
Kun tämä syttyy, paina jarrupoljinta
ja pysäytä auto heti.
Toimintatilan näyttö
Näyttää pysäköintiavustimen (IPA) toimintatilan.
Ohjenäyttö
Noudata näytön ohjeita ja suorita mainitut toimenpiteet. Kuvassa näyte-
tään esimerkkinä näytön ilmoittavan, että on välttämätöntä painaa jarrupol-
jinta, jotta voidaan hallita auton nopeutta ja varmistaa ympäristön
turvallisuus.
Pysäköintiavustimen katkaisimen kuvake
Näytetään, kun avustustoimintoa voidaan vaihtaa ja järjestelmä voidaan
kytkeä pois päältä tai päälle pysäköintiavustimen (IPA) katkaisimen avulla.
Ohjauspyörän automaattisen käytön näyttö
Näytetään, kun ohjauspyörää käännetään automaattisesti.
Pysäköintitutkan/ovitiedo n näyttö (kiinni/auki)
→S. 362
nPysäköintiavustimen (IPA) merkkivalo mittaristossa (→S. 105)
Tämä merkkivalo syttyy, kun pysäköintiavustin (IPA) kääntää ohjauspyörää
automaattisesti. Ohjauksen päätyttyä merkkivalo vilkkuu hetken aikaa ja
sammuu sitten.
n Pysäköintitutkan ponnahdusnäyttö
Kun pysäköintiavustin (IPA) on toiminnassa ja pysäköintitutka havaitsee
esteen, pysäköintitutkan näyttö ponnahtaa automaattisesti esiin opastusnäy-
tölle ( →S. 362) riippumatta siitä, onko pysäköintitutka päällä (ON) tai pois
päältä (OFF) ( →S. 361).
Opastusnäyttö
1
2
3
4
5
6
7
OM47B56FI.book Page 390 M onday, March 6, 2017 3:43 PM

3914-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI
Avustustoiminto peruuntuu tai pysähtyy seuraavissa tapauksissa.
nAvustus peruuntuu, jos
lJärjestelmän lämpötilan suojaustoiminto aktivoituu
l Järjestelmässä on toimintahäiriö
l Järjestelmä päätteli, että pysäköin tiympäristö ei ole sopiva avus-
tuksen jatkamiseen
Kun avustustoiminto peruuntuu, ota tukeva ote ohjauspyörästä, paina
jarrupoljinta ja pysäytä auto.
Aloita uudelleen alusta, sillä järjestelmän toimin ta on jo peruuntunut.
Jos jatkat pysäköintiä manuaalisesti, käytä ohjauspyörää kuten
normaalisti tekisit.
nAvustus pysähtyy, jos
l Ohjauspyörää käännetään
l Auton nopeus ylittää 7 km/h avustustoiminnon aikana
l Älykäs pysäköintitutka (ICS) aktivoituu
Kun avustustoiminto pysähtyy, sitä voidaan jatkaa seuraamalla
näytölle tulevia ohjeita.
n Jos auton nopeus on ylittämässä nopeusrajoituksen avustustoiminnon
aikana
Avustustoiminnon perumi nen tai pysäyttäminen
Summeri soi ja viesti, joka ilmoittaa, että
auton nopeus saattaa ylittää nopeusra-
joituksen tulee esiin.
Jos viesti tulee esiin, paina välittömästi
jarrupoljinta hidastaaksesi nopeutta.
Jos auton nopeus yhä kiihtyy, avustustoi-
minto peruuntuu, kun auton nopeus ylittää
tietyn nopeuden. (→S. 415)
OM47B56FI.book Page 391 M onday, March 6, 2017 3:43 PM

3924-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FIn
Toimintojen yhteenveto
Pysähdy siten, että
valitun pysäköintipaikan keskilinja on lähes
suorassa kulmassa autoon nähden. Jos tila on tunnistettavissa, voit
käyttää eteenpäinajon opastustoimint oa. Lisäksi pysäköintipaikasta
ja muista olosuhteista riippuen , useiden käännösten opastustoi-
minto tarjotaan myös tarpeen mukaan.
Pysähdy siten, että valitun
pysäköintipaikan keskilinja on
lähes suorassa kulmassa
autoon nähden. Paina sitten
pysäköintiavustimen (IPA) kat-
kaisinta kahdesti valitaksesi
rinnakkaispysäkö intitoiminnon.
Ohjauspyörää aletaan kään-
tää automaattisesti, kun auto
lähtee liikkeelle.
Kuuluu äänimerkki ja näyttö
ilmoittaa sinulle, kun auto saa-
vuttaa kohdan, josta peruutta-
minen aloitetaan.
Opastusta ei anneta, jos tunnis-
tettu pysäköintipaikka tai tien
leveys (etäisyys tien reunaan
pysäköintipaikan puolelta tien yli)
on kapea, tai auton edessä on
esteitä.
Pysäköinti on valmis
Tämä päättää avustustoiminnon.
Pysäköintipaikan olosuhteista riippuen, opastus aloituskohtiin eteenpäi-
najoa ja peruuttamista varten sekä ohjauspyörän automaattista kääntä-
mistä varten toistetaan, jos useat käännösvaiheet ovat tarpeen, alkaen
vaiheen auton peruuttamisesta siihen asti, että pysäköinti on valmis.
Pysäköiminen muiden autojen viereen (rinnakkaispysäköintitoi-
minto)
1
2
3
4
3
