2017 TOYOTA GT86 Omistajan Käsikirja (in Finnish)

337
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI
Avaa kansi teipillä tms. suoja-
tulla kolikolla ja vaihda tyhjen-
tynyt paristo.
Asenna uusi paristo "+"-puoli
ylöspäin.
■
Pariston vaihto (älyavainjärj estelmällä varustetut autot)
Ota mekaaninen avain ulos.
Poista suojus.
Estääksesi avainta vaurioitu-
masta peitä ruuvitaltan pää rie-
vulla.
VA I H E3
VA I H E1
VA I H E2
OM18071FI.book Page 337 Thursday, February 2, 2017 7:33 PM

338
4-3. Tee-se-itse-huolto
OM18071FI
■
Käytä litiumparistoa CR2016 (autot ilman älyavainjärjestelmää) tai
CR1632 (älyavainjärjestelmällä varustetut autot)
● Paristoja on saatavilla valtuutetulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta, pai-
kallisista elektroniikkaliikkeistä tai kello- ja kameraliikkeistä.
● Korvaa vain samalla tai valmistajan suosittelemalla korvaavalla tyypillä.
● Hävitä paristot asianmukaisesti.
■ Jos paristossa ei ole virtaa
Saatat havaita seuraavaa:
● Älyavainjärjestelmä (joissakin malleissa) ja lukituksen kauko-ohjain eivät
toimi oikein.
● Toimintaetäisyys lyhenee.
■ Kun laitat paristokotelon takaisin (autot ilman älyavainjärjestelmää)
Irrota tyhjä paristo.
Asenna uusi paristo "+"-puoli
ylöspäin.
VA I H E3
Aseta paristokotelo suoraan yläpuolelta.
Jos asennat sen kulmittain yläpuolelta se
voi estää painikkeita toimimasta kunnolla.
OM18071FI.book Page 338 Thursday, February 2, 2017 7:33 PM

339
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI
VAROITUS
■
Poistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
■ Litium-pariston todistus
● JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA, ON VAARANA RÄJÄH-
DYS. HÄVITÄ PARISTOT ASIANMUKAISESTI
● Paristoja ei tule altistaa liiaalliselle kuumuudelle kuten auringon valoon,
tulee tai vastaavaan.
HUOMAA
■Jotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
● Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
● Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
● Älä taivuta johdinnapoja.
OM18071FI.book Page 339 Thursday, February 2, 2017 7:33 PM

340
4-3. Tee-se-itse-huolto
OM18071FI
Sulakkeiden tarkastus ja vaihto
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla palanut
sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvittaessa.
Autot ilman älyavainjärjestelmää
Käännä virta-avain OFF-asentoon.
Älyavainjärjestelmällä varustetut autot
Valitse käynnistyspainikkeesta OFF-toimintatila.
Avaa sulakerasian suojus.
Moottoritila Työnnä kielekkeet sisään ja
nosta kansi ylös.
Kojetaulu Irrota kansi.VA I H E1
VA I H E2
OM18071FI.book Page 340 Thursday, February 2, 2017 7:33 PM

341
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI
Jos sähköjärjestelmässä on toimintahäiriö, katso tarkempia
ohjeita sulakkeiden paikanta
misesta kohdasta "Sulakkei-
den sijainti ja ampeeriarvot" ( →S. 343).
Irrota sulake vetotyökalulla.
Tarkista, onko sulake palanut.
Tyyppi A Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen
tilalle saman ampeeriarvon
sulake. Sulakkeiden ampeeria-
rvot löytyvät sulakerasian kan-
nesta.
Tyyppi BEhjä sulake
Palanut sulake
Vaihda palaneen sulakkeen
tilalle saman ampeeriarvon
sulake. Sulakkeiden ampeeria-
rvot löytyvät sulakerasian kan-
nesta.
VA I H E3
VA I H E4
VA I H E5
OM18071FI.book Page 341 Thursday, February 2, 2017 7:33 PM

342
4-3. Tee-se-itse-huolto
OM18071FI
Tyyppi C
Ehjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
Tyyppi DEhjä sulake
Palanut sulake
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.
OM18071FI.book Page 342 Thursday, February 2, 2017 7:33 PM

343
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM18071FI

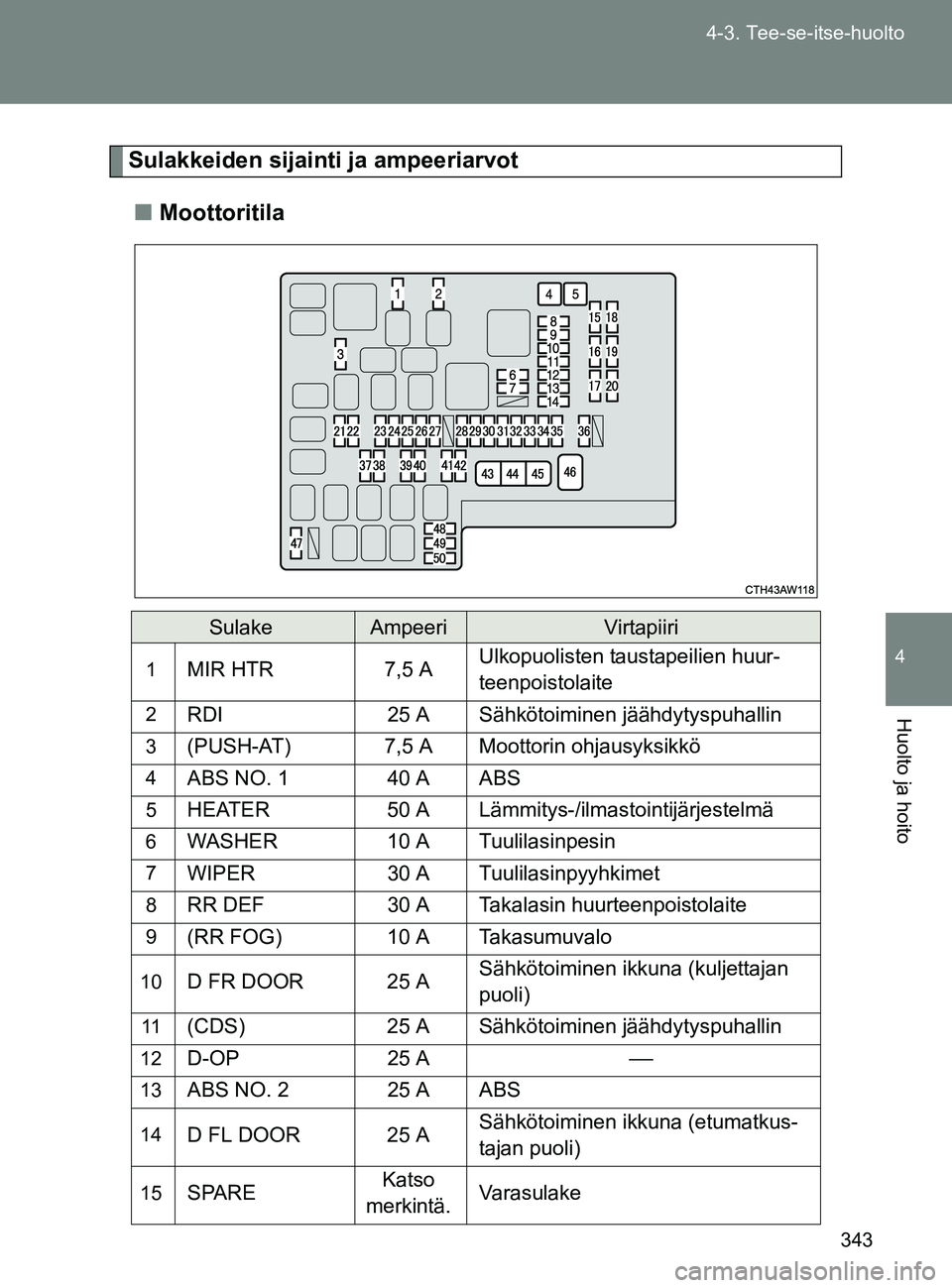

Sulakkeiden sijainti ja ampeeriarvot
■ Moottoritila
SulakeAmpeeriVirtapiiri
1MIR HTR 7,5 AUlkopuolisten taustapeilien huur-
teenpoistolaite
2RDI
25 A Sähkötoiminen jäähdytyspuhallin
3(PUSH-AT) 7,5 A Moottorin ohjausyksikkö
4ABS NO. 1 40 A ABS
5HEATER50 A Lämmitys-/ilmastointijärjestelmä
6WASHER 10 A Tuulilasinpesin
7WIPER 30 A Tuulilasinpyyhkimet
8RR DEF30 A Takalasin huurteenpoistolaite
9(RR FOG)10 A Takasumuvalo
10D FR DOOR 25 A Sähkötoiminen ikkuna (kuljettajan
puoli)
11(CDS)
25 A Sähkötoiminen jäähdytyspuhallin
12D-OP 25 A⎯
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Sähkötoiminen ikkuna (etumatkus-
tajan puoli)
15SPAREKatso
merkintä. Varasulake
OM18071FI.book Page 343 Thursday, February 2, 2017 7:33 PM

344
4-3. Tee-se-itse-huolto
OM18071FI
16SPARE
Katso
merkintä. Varasulake
17SPARE Katso
merkintä. Varasulake
18SPARE Katso
merkintä. Varasulake
19SPARE Katso
merkintä. Varasulake
20SPARE Katso
merkintä. Varasulake
21ST
7,5 A Käynnistysjärjestelmä
22ALT-S7,5 A Latausjärjestelmä
23(STR LOCK) 7,5 A Ohjauspyörän lukitusjärjestelmä
24D/L 20 A Sähkötoiminen lukko
25ETCS15 A Moottorin ohjausyksikkö
26(AT+B)7,5 A Vaihteisto
27(AM2 NO. 2) 7,5 A Älyavainjärjestelmä
28EFI (CTRL) 15 A Moottorin ohjausyksikkö
29EFI (HTR) 15 AElektroninen monipistesuihkutus-
järjestelmä
30EFI (IGN)
15 A Käynnistysjärjestelmä
31EFI (+B)7,5 A Moottorin ohjausyksikkö
32HAZ 15 A Suuntavalot, hätävilkut
33MPX-B7,5 AAutomaattinen lämmitys-/ ilmas-
tointilaite, mittaristo
34F/PMP
20 AElektroninen monipistesuihkutus-
järjestelmä
35IG2 MAIN
30 ASRS-turvatyynyjärjestelmä, moot-
torin ohjausyksikkö
36DCC
30 ASisävalo, lukituksen kauko-ohjain,
sähkölaitteiden pääohjausyksikkö
(main body ECU)
SulakeAmpeeriVirtapiiri
