2017 TOYOTA GT86 Omistajan Käsikirja (in Finnish)

89
1-7. Turvallisuustietoa
1
Ennen ajamaan lähtemistä
OM18071FI
HUOMAA
■
Jos SRS-turvatyyny laukeaa
Jos SRS-turvatyyny laukeaa, siitä vapautuu savua. Savu saattaa aiheuttaa hen-
gitysvaikeuksia henkilöille, jotka kärsivät astmasta tai muista hengityssairauk-
sista. Jos sinulla tai matkustajillasi on hengitysvaikeuksia SRS-turvatyynyn
laukeamisen jälkeen, menkää välittömästi raittiiseen ilmaan.
OM18071FI.book Page 89 Thursday, February 2, 2017 7:33 PM

90
1-7. Turvallisuustietoa
OM18071FI
SRS-turvatyynyjärjestelmän osat
Alatunnistin edessä (oikealla
puolella)
Etuturvatyyny (kuljettajan
puoli)
Etumatkustajan etuturvatyy-
nyn ON-OFF-merkkivalo (ko-
jetaulun keskellä)
Etuturvatyyny (etumatkusta-
jan puoli)
Etumatkustajan etuturva-
tyynyn ON-OFF-katkaisin
(etumatkustajan puoleinen
kojetaulu)
Törmäystunnistin ovessa (oi-
kealla puolella)
Ikkunaturvatyyny (oikealla
puolella)
Turvatyynyjen johtimet
Sivuturvatyyny (etumatkus-
tajan puoli) Sivuturvatyynyn tunnistin
(oikean puoleinen keskipilari)
Ikkunaturvatyynyn tunnistin
(oikean puoleinen pyöränko-
telo)
Turvavöiden kiristin (etumat-
kustajan puoli)
Etävarmuustunnistin (takais-
tuinten keskikohdan alla)
Ikkunaturvatyynyn tunnistin
(vasemman puoleinen pyö-
ränkotelo)
Sivuturvatyyny (kuljettajan
puoli)
Turvavöiden kiristin (kuljetta-
jan puoli)
Sivuturvatyynyn tunnistin
(vasemman puoleinen keski-
pilari)
OM18071FI.book Page 90 Thursday, February 2, 2017 7:33 PM

91
1-7. Turvallisuustietoa
1
Ennen ajamaan lähtemistä
OM18071FI

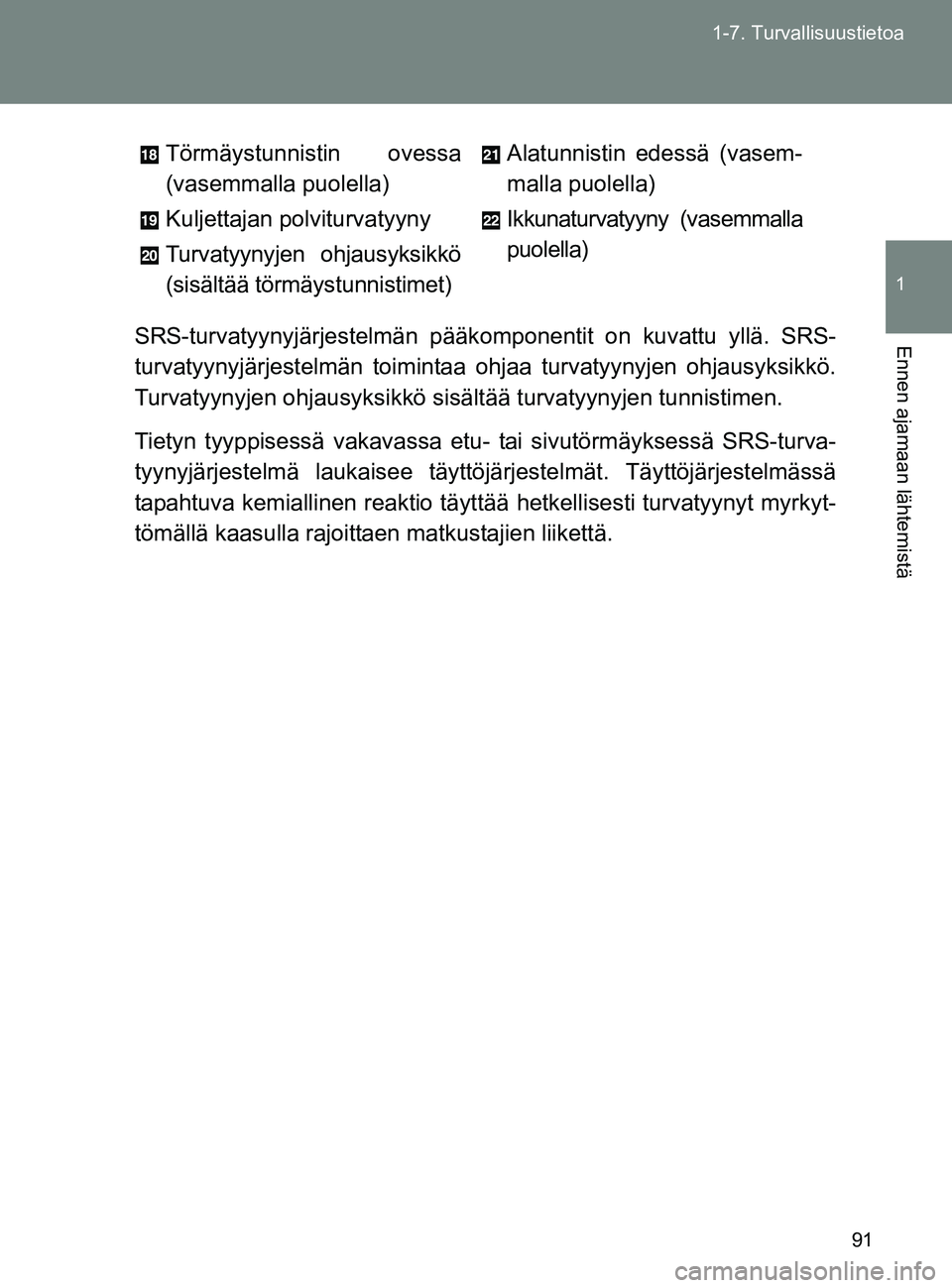

SRS-turvatyynyjärjestelmän pääk
omponentit on kuvattu yllä. SRS-
turvatyynyjärjestelmän toimintaa ohjaa turvatyynyjen ohjausyksikkö.
Turvatyynyjen ohj ausyksikkö sisältää turv atyynyjen tunnistimen.
Tietyn tyyppisessä vakavassa etu- tai sivutörmäyksessä SRS-turva-
tyynyjärjestelmä laukaisee täyttö järjestelmät. Täyttöjärjestelmässä
tapahtuva kemiallinen reaktio täytt ää hetkellisesti turvatyynyt myrkyt-
tömällä kaasulla rajoittaen matkustajien liikettä.
Törmäystunnistin ovessa
(vasemmalla puolella)
Kuljettajan polviturvatyyny
Turvatyynyjen ohjausyksikkö
(sisältää törmäystunnistimet)
Alatunnistin edessä (vasem-
malla puolella)
Ikkunaturvatyyny (vasemmalla
puolella)
OM18071FI.book Page 91 Thursday, February 2, 2017 7:33 PM

92
1-7. Turvallisuustietoa
OM18071FI
SRS-etuturvatyyny
Kuljettajan SRS-etuturvatyyny sijaitsee ohjauspyörän keskiosassa. Kuljettajan
polviturvatyyny sijaitsee ohjauspylvään alla. Etumatkustajan SRS-etuturva-
tyyny sijaitsee kojelaudan yläosan läheisyydessä SRS AIRBAG -merkin alla.
Keskivoimakkaassa ja voimakkaassa nokkakolarissa seuraavat komponentit
laukeavat.
●
Kuljettajan SRS-etuturvatyyny
● Etumatkustajan SRS-etuturvatyyny
● Kuljettajan polviturvatyyny
Nämä komponentit täydentävät turvavöitä lieventämällä päätä, rintakehää ja
polvia kohtaan kohdistuvia iskuja.
■ Jos turvatyynyt laukeavat (täyttyvät)
● Lievät hiertymät, palovammat, mustelmat jne. saattavat olla seurausta
kuumien kaasujen aikaansaamasta erittäin suurella nopeudella tapahtu-
vasta SRS-turvatyynyjen täyttymisestä.
● Turvatyynyn täyttyessä kuuluu kova ääni ja valkoista jauhetta purkautuu ulos.
● Turvatyynyn osat (ohjauspyörän keskiosa, turvatyynyn suojus ja täyttö-
järjestelmä) kuten myös etuistuimet ja osat etu- ja takapilarista ja katon
yläreunasta saattavat olla kuumia usean minuutin ajan. Myös itse turva-
tyyny saattaa olla kuuma.
● Tuulilasi saattaa haljeta.
■ Etumatkustajan turvatyynyn ON-OFF-katkaisin
Matkustajan puolen etuturvatyyny voidaan kytkeä pois toiminnasta kojetaulussa
sijaitsevalla ON-OFF-katkaisimella. Kun katkaisin käännetään OFF-asentoon,
matkustajan puolen etuturvatyyny kytkeytyy pois toiminnasta. Kun katkaisin
käännetään ON-asentoon, matkustajan puolen etuturvatyyny kytkeytyy päälle.
Kun matkustajan puolen etuturvatyyny on päällä, A/B ON -merkkivalo palaa.
OM18071FI.book Page 92 Thursday, February 2, 2017 7:33 PM

93
1-7. Turvallisuustietoa
1
Ennen ajamaan lähtemistä
OM18071FI
■
Normaalitoiminto
■ Jos järjestelmässä on toimintahäiriö
ON (päällä)OFF (pois päältä)
Etumatkustajan etuturvatyyny Toiminnassa Ei toiminnassa
Etumatkustajan turvavyönkiristin Toiminnassa Toiminnassa
Etumatkustajan sivuturvatyyny
Etumatkustajan ikkunaturvatyyny
SRS-varoitusvalo Ei palaEi pala
Turvatyynyn ON-OFF-merkkivalon
ON-merkkivalo Palaa
Ei pala
Turvatyynyn ON-merkkivalon OFF-
merkkivalo Ei pala
PalaaTurvatyynyn ON-OFF-
katkaisin
Turvatyynyjärjestelmä
TurvatyynyjärjestelmäToiminta
Etumatkustajan etuturvatyyny Ei toiminnassa
Etumatkustajan turvavyönkiristin
Toiminnassa
Etumatkustajan sivuturvatyyny
Etumatkustajan ikkunaturvatyyny
SRS-varoitusvalo Palaa
Turvatyynyn ON-OFF-merkkivalon
ON-merkkivalo Ei pala
Turvatyynyn ON-OFF-merkkivalon
OFF-merkkivalo Palaa
OM18071FI.book Page 93 Thursday, February 2, 2017 7:33 PM

94
1-7. Turvallisuustietoa
OM18071FI
■
To i m i n ta
Kuljettajan puoli
*: Polviturvatyynyllä varustetut mallit
Etumatkustajan puoli
SRS-turvatyynyt laukeavat kolaritilan- teessa.
Laukeamisen jälkeen SRS-turvatyynyt alkavat välittömästi tyhjentyä, jotta kul-
jettajan näkökenttä vapautuu.
SRS-turvatyynyt laukeavat kolaritilan-teessa.
Laukeamisen jälkeen SRS-turvatyynyt alkavat välittömästi tyhjentyä, jotta kuljet-
tajan näkökenttä vapautuu.
OM18071FI.book Page 94 Thursday, February 2, 2017 7:33 PM

95
1-7. Turvallisuustietoa
1
Ennen ajamaan lähtemistä
OM18071FI
SRS-turvatyynyt voivat toimia vain jos virta-avain on ON-asennossa (autot
ilman älyavainjärjestelmää) tai käynnistyspainike on IGNITION ON-toiminta-
tilassa (autot älyavainjärjestelmällä).
Jos etuosan alatunnistimet, jotka sijaitsevat auton etuosan oikealla ja
vasemmalla puolella, ja turvatyynyjen ohjausyksikössä sijaitsevat törmäys-
tunnistimet havaitsevat tietyn kynnyksen ylittävän törmäysvoiman nokkako-
larin sattuessa, ohjausyksikkö lähettää signaaleja SRS-etuturvatyynyille
laukaistakseen ne. Tällöin molemmat turvatyyny-yksiköt tuottavat kaasua,
joka välittömästi täyttää kuljettajan ja matkustajan SRS-etuturvatyynyt. Myös
polviturvatyyny täyttyy yhdessä SRS-etuturvatyynyjen kanssa.
Laukeamisen jälkeen SRS-turvatyynyt alkavat välittömästi tyhjentyä, jotta
kuljettajan näkökenttä vapautuu. Aika törmäyksen havaitsemisesta siihen,
kun SRS-turvatyyny laukeaa, on lyhyempi kuin silmänräpäys.
On hyvin epätodennäköistä, että SRS-turvatyyny laukeaisi muussa tilan-
teessa kuin törmäyksessä, mutta jos niin käy, SRS-turvatyyny tyhjenee hyvin
nopeasti, jolloin se ei estä kuljettajaa näkemästä eteensä ja hallitsemasta
autoaan.
Kun SRS-turvatyyny laukeaa, kuuluu melko kova lyhyt laukeamisääni ja
savua vapautuu. Tämä on normaalia laukeamisen yhteydessä. Savu ei ole
merkki tulipalosta autossa.
OM18071FI.book Page 95 Thursday, February 2, 2017 7:33 PM

96
1-7. Turvallisuustietoa
OM18071FI
SRS-etuturvatyynyt (myös polviturvatyyny) on suunniteltu laukeamaan nokka-
kolarissa, jonka törmäysvoima on kohtuullinen tai voimakas. Niitä ei ole suunni-
teltu laukeamaan pienemmissä törmäyksissä, joissa turvavöiden tuoma suoja
on riittävä. Niitä ei ole myöskään suunni
teltu laukeamaan useimmissa sivu- tai
takatörmäyksissä tai onnettomuuksissa, joissa auto kierähtää ympäri, sillä SRS-
etuturvatyynyt eivät pysty suojaamaan matkustajia sellaisissa tilanteissa.
SRS-turvatyynyt on suunniteltu toimimaan vain kerran.
SRS-turvatyynyjen laukeaminen riippuu törmäysvoimasta, joka kolaritilan-
teessa kohdistuu auton matkustamoon. Törmäysvoiman suuruus riippuu
kolarityypistä, eikä autoon kohdistunut ulkoisesti havaittava vahinko välttä-
mättä kuvasta törmäysvoimaa.
■ Missä tilanteissa SRS-etuturvatyyny laukeaa todennäköisimmin?
■ Missä muissa tilanteissa SRS-etuturvatyyny saattaa laueta?
SRS-etuturvatyyny laukeaa, jos auto
törmää paksuun kivimuuriin vähintään
20 - 30 km/h nopeudella. SRS-etuturva-
tyyny laukeaa myös, jos auto on osalli-
sena nokkakolarissa, jonka tyyppi ja
voima vastaa esimerkkiä yllä.
SRS-etuturvatyyny saattaa laueta, jos
auton alustaan kohdistuu kova isku tien
pinnasta (jos auto putoaa syvään ojaan
tai saa kovan iskun tiellä olevasta estees-
tä, esimerkiksi reunakivetyksestä).
OM18071FI.book Page 96 Thursday, February 2, 2017 7:33 PM
