2017 TOYOTA GT86 Omistajan Käsikirja (in Finnish)

193
2-2. Mittaristo
2
Ajettaessa
OM18071FI
Monitoiminäyttö (autot värinäytöllä)
Yhteenveto toiminnoistaMonitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja kuten ulko-
lämpötilan. Monitoiminäy ttöä voidaan myös käyttää haluttaessa vaih-
taa mittariston asetuksia.
Mittariston ohjauspainikkeet ( →S. 194)
ODO/TRIP-painike ( →S. 194)
Valikkokuvakkeet (→ S. 195)
Valikkokuvakepalkki näytetään hetkellisesti, kun mittariston ohjauspaini-
ketta käytetään näytön sisällön vaihtamiseen.
Sisällön näyttöalue
Erityyppisiä tietoja voidaan näyttää valitsemalla valikkokuvake. Lisäksi
varoitusviesti näytetään tietyissä tilanteissa.
• Valikkokuvakkeiden sisältöjä ( →S. 195)
• Varoitusviesti ( →S. 205, 380)
Matka-/osamatkamittarin näyttöalue ( →S. 206)
Näyttää seuraavat kohteet:
• Matkamittari/osamatkamittari
• Ulkolämpötila
OM18071FI.book Page 193 Thursday, February 2, 2017 7:33 PM

194
2-2. Mittaristo
OM18071FI
Monitoiminäytön käyttö
■ Sisällön näyttöalueen käyttö
Sisällön näyttöaluetta käytetään mittariston ohjauspainikkeilla.
: Valitse valikkokuvak-keet
: Vaihtaa näytön sisäl- töä, vierittää näyttöä
ylös/alas ja siirtää
kohdistinta
: Valitse
: Palaa edelliseen näyttöön
Saadaksesi tietoa kunk in valikkokuvakkeen sisällöstä katso selitys
kustakin kohdasta kyseisen va likkokuvakkeen otsikon alta.
■ Matka-/osamatkamittarin näyttöalueen käyttö
Tällä alueella olevia kohteita käytetään ODO/TRIP-painikkeella.
Paina: Vaihda näytettäviä koh-
teita
Joka kerta, kun painiketta paine-
taan näytössä näkyvä kohde
vaihtuu järjestyksessä matkamit-
tari → osamatkamittari A → osa-
matkamittari B.
Pitäminen painettuna: Nollaus
Ota esiin haluamasi osamatka-
mittari ja paina ja pidä painettuna
painiketta nollataksesi osamatka-
mittarin.
OM18071FI.book Page 194 Thursday, February 2, 2017 7:33 PM

195
2-2. Mittaristo
2
Ajettaessa
OM18071FI

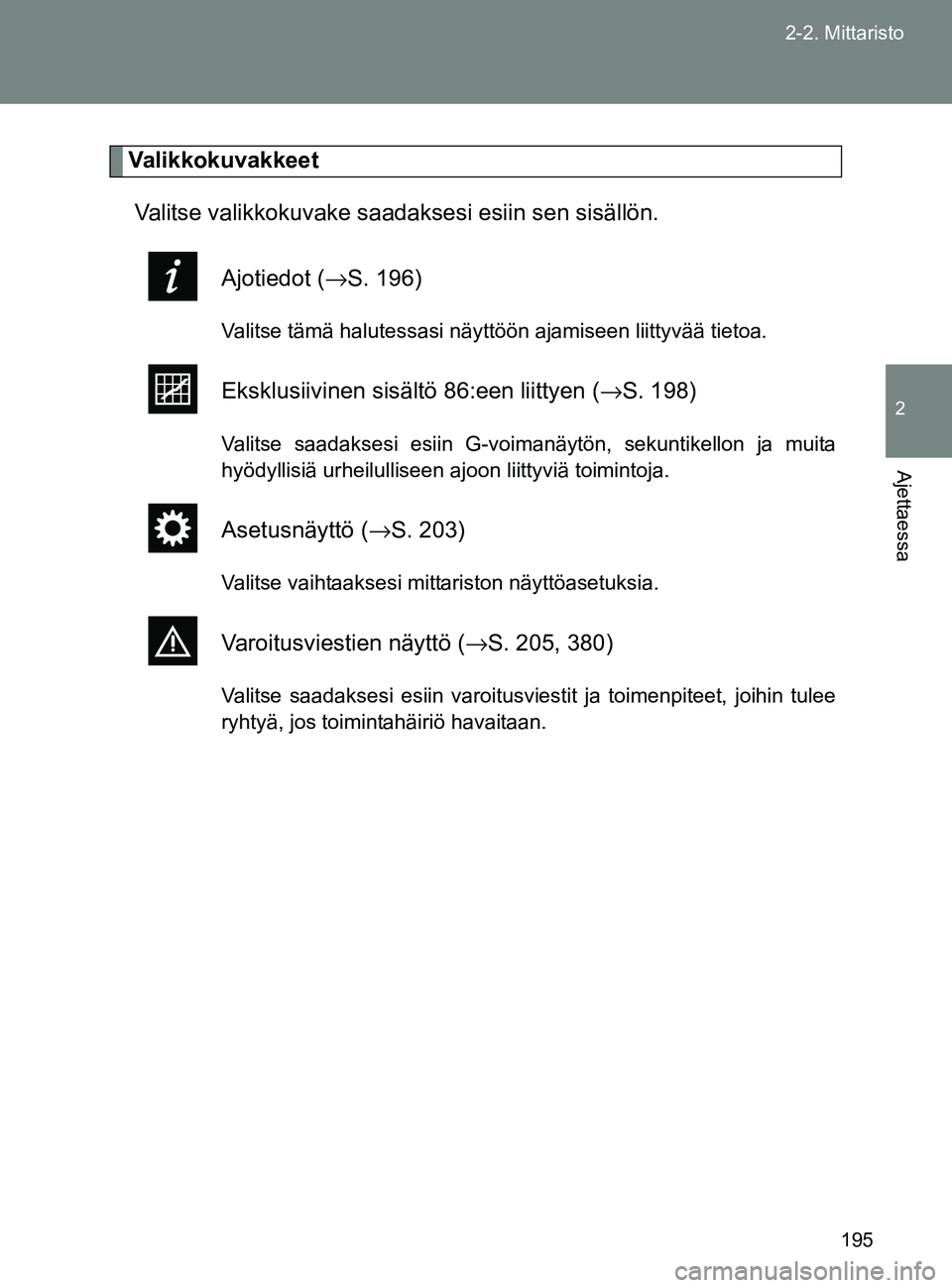

Valikkokuvakkeet
Valitse valikkokuvake saadaksesi esiin sen sisällön.
Ajotiedot ( →S. 196)
Valitse tämä halutessasi näyttöön ajamiseen liittyvää tietoa.
Eksklusiivinen sisä ltö 86:een liittyen (→S. 198)
Valitse saadaksesi esiin G-voimanäytön, sekuntikellon ja muita
hyödyllisiä urheilulliseen ajoon liittyviä toimintoja.
Asetusnäyttö ( →S. 203)
Valitse vaihtaaksesi mittariston näyttöasetuksia.
Varoitusviestien näyttö (→ S. 205, 380)
Valitse saadaksesi esiin varoitusviestit ja toimenpiteet, joihin tulee
ryhtyä, jos toimintahäiriö havaitaan.
OM18071FI.book Page 195 Thursday, February 2, 2017 7:33 PM

196
2-2. Mittaristo
OM18071FI
Ajotiedot ( )
■ Ajotiedot (sivu 1)
Nykyinen polttoaineen kulutus
Näyttää nykyisen polttoaineen
kulutuksen.
Keskimääräinen polttoaineen-
kulutus
Näyttää keskimääräisen polttoai-
neenkulutuksen lähtien toimin-
non edellisestä nollauksesta.
Toimintasäde
Näyttää arvioidun matkan, joka
autolla voidaan enintään ajaa jäl-
jellä olevalla polttoainemäärällä.
●-painikkeen painaminen ja painettuna pitäminen nollaa kes-
kimääräisen polttoaineenkulutuksen arvon.
● Käytä näytettyä polttoain eenkulutuslukemaa ohjeellisena.
● Matka lasketaan keskimääräisen polttoaineenkulutuksen perus-
teella. Tästä johtuen todellinen ma tka saattaa poiketa esitetystä.
● Kuitenkin, jos lisätään vain pien i määrä polttoainetta, näyttö ei
välttämättä nollaudu.
Kun tankkaat, valitse käynnistys painikkeesta OFF-toimintatila.
Jos polttoainetta lisätään valits ematta käynnistyspainikkeesta
OFF-toimintatilaa, näyttö ei päivity.
OM18071FI.book Page 196 Thursday, February 2, 2017 7:33 PM

197
2-2. Mittaristo
2
Ajettaessa
OM18071FI
■
Ajotiedot (sivu 2)
Keskinopeus
Näyttää auton keskinopeuden sii-
tä lähtien, kun näyttö nollattiin.
Kulunut aika
Näyttää kumulatiivisen ajan joka
autolla on ajettu siitä alkaen, kun
näyttö nollattiin.
Ajomatka
Näyttää kumulatiivisen etäisyy-
den joka autolla on ajettu siitä
alkaen, kun näyttö nollattiin.
●-painikkeen painaminen ja painettuna pitäminen nollaa auton
keskinopeuden/kulunee n ajan/ajomatkan.
■ Ajotiedot (sivu 3)
Moottorin jäähdytysnesteen
lämpömittari
Näyttää moottorin jäähdytysnes-
teen lämpötilan.
Jos moottorin jäähdytysnesteen
lämpömittarin osoitin/merkkivalo
nousee punaiselle alueelle sum-
meri soi ja varoitusviesti tulee esiin.
Moottoriöljyn lämpömittari
Näyttää moottoriöljyn lämpötilan.
Jännitemittari
Näyttää latausjännitteen.
Näytetty jännite saattaa poi-
keta todellisesta akun jännit-
teestä. Käytä jännitemittaria
ohjeellisena.
OM18071FI.book Page 197 Thursday, February 2, 2017 7:33 PM

198
2-2. Mittaristo
OM18071FI
●
-painikkeen painaminen ja painettuna pitäminen kytkee jääh-
dytysnesteen lämpömittarin näytön arvojen vaihteluvälinäytön
päälle / pois päältä.
Eksklusiivinen sisältö 86:een liittyen ( )
■ G-voima
Näyttää autoon kohdistuvat sivuittaiset G-voimat
Näyttää myös G-voimanäytön reunoilla ohjauskulman vasemmalle ja
oikealle, kaasupolkimen asennon ja jarrunesteen paineen
Seuraavat kaksi näyttöä ovat kä ytettävissä G-voiman näyttämiseksi
• Normaali näyttö: Soveltuu vahvistamaan nykyisten autoon kohdistuvien
sivusuuntaisten G-voimien arvot.
• Ääriarvon pidon näyttö: Soveltuu vahvistamaan suurimpien autoon sivu- suuntaisesti kohdistuvien G-voimien suuruuden ja suunnan.
OM18071FI.book Page 198 Thursday, February 2, 2017 7:33 PM

199
2-2. Mittaristo
2
Ajettaessa
OM18071FI
●
Näytön lukeminen
Suurimmat tallennetut G-voima-
arvot
• Näytetään vain ääriarvon pidon näytöllä
• Nollataksesi suurimmat tallen- netut G-voima-arvot paina ja
pidä painettuna -painiketta
ääriarvon pidon näytön ollessa
esillä.
Nykyinen G-voima-arvo (ana-
lysoidut etu/taka ja vasen/
oikea G-voimat)
G-voima-arvot, jotka voidaan
näyttää
Edessä/Takana: Enintään 1,3 G
Vasen/Oikea: Enintään 2,5 G
G-voiman pallojäljet
Suurin määrä pallojäljen seg-
menttejä normaalinäytössä on
20 ja 10 ääriarvon pidon näytöllä.
G-voiman pallo (autoon kohdis-
tuvat kiihdytyksen G-voimat)
OM18071FI.book Page 199 Thursday, February 2, 2017 7:33 PM

200
2-2. Mittaristo
OM18071FI
G-voimanäytön mitta-asteikko
Suurimpien G-voimien ja G-voi-
man pallojälkien mitta-asteikko
voidaan vaihtaa välillä 1,0 G ja
0,5 G painamalla ja pitämällä pai-
nettuna -painiketta normaali-
näytön ollessa esillä.
Kaasupolkimen asento
Jarrunesteen paine
Ohjauskulma
Jos ohjauspyörä on käännetty
täysin vasemmalle tai oikealle
mittarin näytön alaosa vastaa-
valla puolella palaa punaisena.
Tämä näyttö on tarkoitettu käyttäväksi ohjeellisena. Riippuen sellaisista sei-
koista kuin tienpinnan olosuhteet, lämpötila ja auton nopeus, näyttö ei välttä-
mättä näytä auton todellista tilaa.
■ Teho- ja vääntömomenttikäyrä
Te h o
Vääntömomentti
Nykyinen moottorin käyntino-
peus
Pystyviiva liukuu vaakasuoraan
moottorin senhetkisen käyntino-
peuden ohjaamana.
Tämä kuva on tarkoitettu vain ohjeelliseksi eikä se näytä moottorin todel-
lista vääntömomenttia tai tehoa.
