2017 TOYOTA AVENSIS Kezelési útmutató (in Hungarian)

5778-2. Teendők szükséghelyzetben
8
Ha baj történik
Ékelje ki a kerekeket.
Dísztárcsával felszerelt gépjár-
művek esetében távolítsa el a
dísztárcsát a csavarkulcs hasz-
nálatával.
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé az áb-
rán bemutatott módon.
Dísztárcsahoroggal felszerelt gép-
járművek esetében lásd a 489. ol-
dalon.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
NégyajtósKombi
Defektes gumiabroncsKerékék helyzete
Elöl
BaloldaltA jobb hátsó gumiabroncs mögött
JobboldaltA bal hátsó gumiabroncs mögött
HátulBaloldaltA jobb első gumiabroncs előtt
JobboldaltA bal első gumiabroncs előtt
2
3

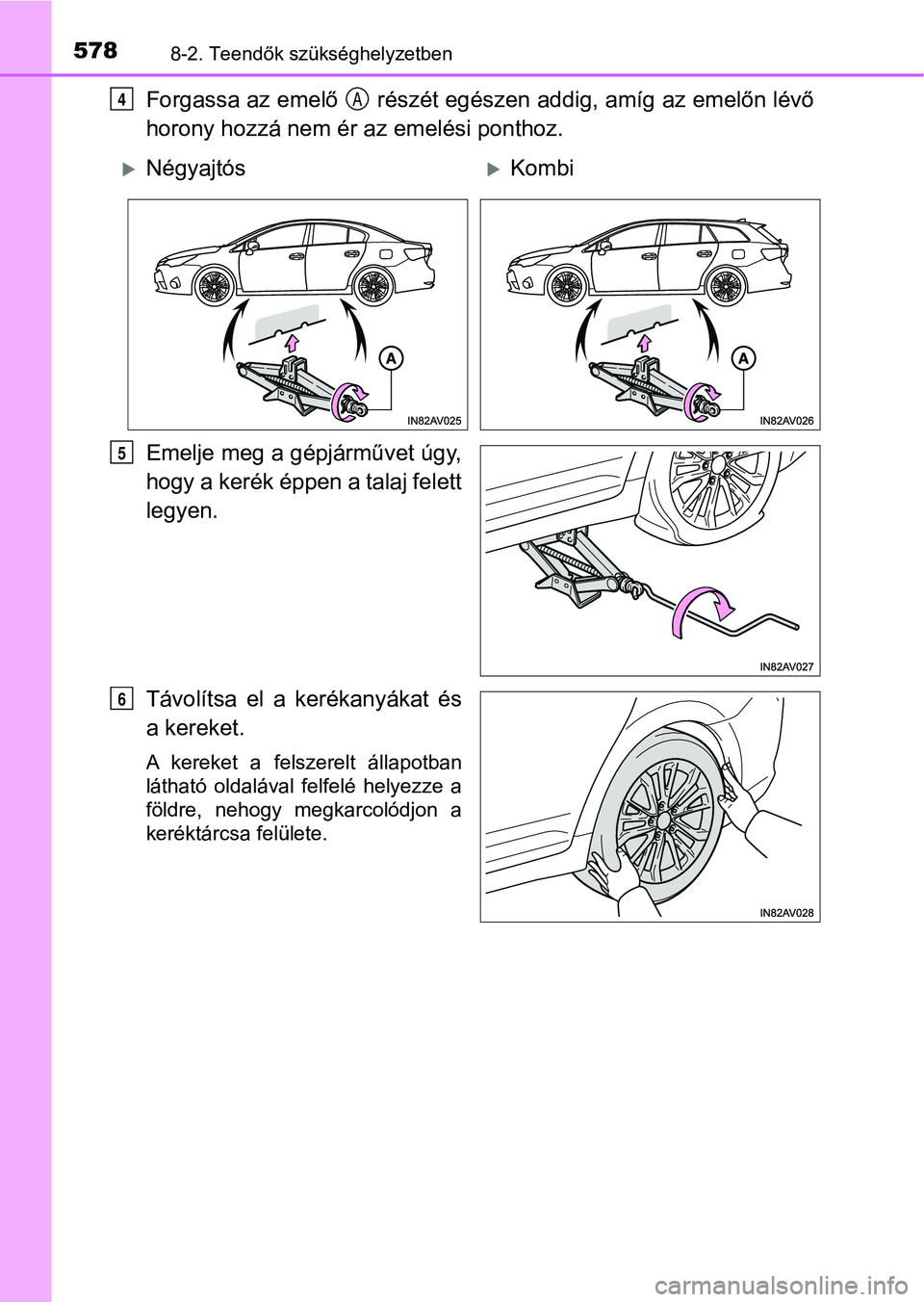

5788-2. Teendők szükséghelyzetben
Forgassa az emelő részét egészen addig, amíg az emelőn lévő
horony hozzá nem ér az emelési ponthoz.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4A
NégyajtósKombi
5
6

5798-2. Teendők szükséghelyzetben
8
Ha baj történik
A keréktárcsa érintkező felületé-
ről távolítsa el a szennyeződése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
VIGYÁZAT!
nDefektes kerék cseréje
lTartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos sérülést szenvedhet:
• Ne próbálja a dísztárcsát kézzel levenni. A váratlan személyi sérülések
elkerülése érdekében legyen óvatos a dísztárcsával végzett műve letek
során.
• Ne helyezzen vissza sérült keréktárcsát, mivel az lerepülhet a helyéről,
miközben a gépjármű mozog.
l
E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf ) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
A szabályok be nem tartása esetén az anyák meglazulhatnak, és a ke-
rekek leeshetnek, ami súlyos sérüléssel vagy halállal járó bale sethez
vezethet.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be. (489. o.)
A pótkerék felszerelése
1

5808-2. Teendők szükséghelyzetben
Szerelje fel a kereket, majd kézzel, megközelítőleg azonos erővel
húzza meg a kerékanyákat.
Acél keréktárcsa helyére acél keréktárcsát (beleértve a helytak aré-
kos pótkereket) szereljen
Húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér a
keréktárcsa lemezéhez.
Alumínium keréktárcsa cseréje acél keréktárcsára (beleértve a
szükségpótkereket is)
Húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér a
keréktárcsa lemezéhez.
Alumínium keréktárcsa cseréj e alumínium keréktárcsára
Csavarja be addig a kerékanyá-
kat, amíg az alátétek el nem érik a
keréktárcsát.
2
Keréktárcsa-
lemez
Kúpos rész
Kúpos rész
Keréktárcsa-
lemez
Alátét
Keréktárcsa

5818-2. Teendők szükséghelyzetben
8
Ha baj történik
Engedje le a gépjárművet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
Teljes keréktárcsával felszerelt
járművek esetében szerelje
vissza a keréktárcsát.
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
Tegye el a defektes kereket, az emelőt és a szerszámokat.
3
4
5
6

5828-2. Teendők szükséghelyzetben
nA teljes méretű pótkerék
lGumiabroncsnyomásra figyelmeztető rendszerrel felszerelt járművek eseté-
ben a teljes méretű pótkerék külső felületén a „Temporary use o nly” (csak
ideiglenes használatra) címke található. A teljes méretű pótkereket csak
szükséghelyzetben és rövid időre használja.
l Mindig ellenőrizze a teljes méretű pótkerék nyomását. ( 623. o.)
n A szükségpótkerék
l
A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes hasz-
nálatra) felirat látható.
Szükségpótkereket csak szükséghely zetben és rövid időre használjon.
lMindig ellenőrizze a szükségpótkerék nyomását. ( 623. o.)
n A pótkerék használatakor (gumiabr oncsnyomásra figyelmeztető rend-
szerrel felszerelt gépjárművek)
Mivel a pótkerék nincs a gumiabroncsnyomásra figyelmezető rends zer szele-
pével és jeladójával felszerelve, a gumiabroncsnyomásra figyelm eztető rend-
szer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomására. Ha a
pótkereket azután cseréli ki, hogy világítani kezd a gumiabronc snyomásra fi-
gyelmeztető lámpa, a lámpa továbbra is világítani fog.
n Ha havas vagy jeges úton lesz valamelyik első gumiabroncs defek tes
(szükségpótkerékkel felszerelt gépjárművek)
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajt sa végre a
következő műveleteket, majd szereljen hóláncot az első kerekekr e.
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pót kereket.
Szerelje fel a leszerelt hátsó kereket a defektes első kerék he lyére.
Szereljen hóláncot az első gumiabroncsokra.
1
2
3

5838-2. Teendők szükséghelyzetben
8
Ha baj történik
nAz emelő tanúsítványa

5848-2. Teendők szükséghelyzetben
VIGYÁZAT!
nSzükségpótkerék használatakor
lNe feledje, hogy szükségpótkerekét kifejezetten az Ön gépjárművéhez
tervezték. A szükségpótkereket ne használja semmilyen más gépjá r-
műhöz.
l Egyidejűleg ne használjon egynél több szükségpótkereket.
l Minél előbb cserélje ki a szükségpótkereket szabvány kerékre.
l Kerülje a hirtelen gyorsítást, a kapkodó kormányzást, a hirtele n fékezést
és sebességfokozat-váltást, amely hirtelen motorfékezést vált k i.
n Sebességkorlátozás szükségpótkerék használatakor
Ha gépjárművére szükségpótkerék van felszerelve, ne vezessen 80 km/h-
nál (50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebességre tervezték. A figyelmeztetés be
nem tartása halált vagy súlyos sérülést okozó balesethez vezeth et.
n Ha a gépjárműre szükségpótkerék van felszerelve
Előfordulhat, hogy a gépjárműsebesség érzékelése nem pontos, és a kö-
vetkező rendszerek nem helyesen működnek:
l ABS és fékasszisztens
l VSC
l TRC
l Navigációs rendszer (felszereltségtől függően)
l Tempomat (felszereltségtől függően)
l PCS (ütközés előtti biztonsági rendszer) (felszereltségtől függ ően)
l LDA (sávelhagyásra figyelmeztető rendszer) (felszereltségtől fü ggően)
l AFS (adaptív első világításrendszer) (felszereltségtől függően)
l EPS (elektromos szervokormány)
