Page 17 of 264

Lo esencial
conductor y del acompañante, respectiva-
ment e
›
›
› fig. 16.
El sistema de airbags frontales ofrece, en
combinación con los cinturones de seguri-
dad, una protección adicional para la zona
de la cabeza y del pecho del conductor y de
su acompañante en el caso de colisiones
frontales graves.
Su diseño especial permite la salida contro-
lada de gas al ejercer presión el ocupante so-
bre la bolsa. Así, la cabeza y el tórax quedan
protegidos por el airbag. Tras el accidente, la
bolsa se desinfla lo suficiente como para no
estorbar la visibilidad.
››› en Airbags frontales de la pág. 73 Desconexión del airbag frontal
del ac
omp
añant
e Fig. 17
Conmutador del airbag frontal del
ac omp
añant
e. Para desconectar el airbag frontal del acom-
p
añant
e:
● Abr
a la guantera en el lado del acompa-
ñante.
● Introduz
ca la llave en la ranura prevista en
el conmut
ador de desconexión.
● La llave queda introducida aproximada-
mente ¾ de su lon
gitud (el máximo).
● Gire la llave y cambie su posición a . No
haga f
uerza. Si tiene alguna dificultad, ase-
gúrese de haber introducido la llave hasta el
final.
● Finalmente, compruebe el testigo de con-
trol
en el tablero de instrumentos donde indi- ca debe salir la inscrip-
ción
.
››› en Conmutador del airbag frontal
del acompañante de la pág. 77
››› pág. 75 15
Page 18 of 264

Lo esencial
Airbags laterales* Fig. 18
Airbag lateral en el asiento del con-
duct or
. Fig. 19
Airbag lateral completamente inflado
en el l
a
do izquierdo del vehículo. Los airbags laterales van montados en el
ac
o
lc
hado del respaldo del asiento del con-
ductor ››› fig. 18 y del asiento del acompa-
ñante. Su ubicación está indicada con la pa-
labra “AIRBAG” en la parte superior del res-
paldo de los asientos. El sistema de airbags laterales ofrece, en
combin
ación con los cinturones de seguri-
dad, una protección adicional para la parte
superior del cuerpo en caso de colisiones la-
terales graves ›››
pág. 64, El porqué de
los cinturones de seguridad .
En caso de colisiones laterales, los airbags
laterales reducen el peligro de lesiones en la
parte corporal más directamente afectada
por el impacto. Además de la protección nor-
mal de los cinturones de los asientos delan-
teros, también mantienen a los ocupantes
sujetos si se produce un choque lateral; es-
tos airbags desarrollan así su máximo efecto
protector.
››› en Airbags laterales* de la
pág. 74 Airbags para la cabeza*
Fig. 20
Ubicación de los airbags para la cabe-
z a. Fig. 21
Airbags para la cabeza inflados. Los airbags para la cabeza se encuentran a
ambo
s
l
ados del habitáculo, encima de las
puertas ››› fig. 20 y su ubicación está indica-
da con la palabra “AIRBAG”.
El sistema de airbags para la cabeza ofrece,
en combinación con los cinturones de seguri-
dad, una protección adicional para la parte 16
Page 19 of 264

Lo esencial
superior del cuerpo de los ocupantes del ve-
híc u
lo en c
aso de colisiones laterales graves
››› pág. 16.
››› en Airbags para la cabeza* de la
pág. 75 Asientos para niños
Indicacione
s importantes sobre el air-
bag frontal del acompañante Fig. 22
Parasol del lado del acompañante: ad-
he siv
o del airbag. Fig. 23
En el marco posterior de la puerta del
acomp añant
e: adhesivo relativo al airbag. En el parasol del acompañante y/o en el mar-
c
o po
s
terior de la puerta del acompañante,
hay un adhesivo con información importante
sobre el airbag del acompañante.
››› en Indicaciones importantes sobre
el airbag frontal del acompañante de la
pág. 78
››› pág. 77 Montajes posibles del asiento para ni-
ño
s Dispone de las siguientes posibilidades para
mont
ar u
n
a sillita para niños en los asientos
traseros y en el del acompañante:
● Los asientos para niños de los grupos 0 a 3
se pueden fijar c
on el cinturón de seguridad. ●
Los
asientos para niños de los grupos 0,
0+ y 1 se pueden fijar con el sistema “ISO-
FIX” y Top Tether* sin necesidad del cinturón,
y con las anillas de sujeción “ISOFIX” y Top
Tether* ››› pág. 18.
Grupo de
peso
Plazas de asientos
Delanteroacompa- ñante a)Traseros
lateralesTrasero central
Grupo 0
<10 kgU b)U/LU
Grupo 0+
<13 kgUb)U/LU
Grupo I
9-18 kgUb)U/LU
Grupo II/III
15-36 kgUb)UU
U: Adecuado para los sistemas de retención universales
homologados para utilizar en este grupo de edad (siste-
mas de retención universales, son los que se fijan con el
cinturón de seguridad de adultos).
L: Adecuado para los sistemas de retención con anclajes
“ISOFIX” y Top Tether*.
a)
Es necesario cumplir con la legislación vigente de cada país y
las normas del fabricante para uso y montaje de sillas infantiles.
b) Desplazar el asiento del acompañante lo más atrás posible,
lo más alto posible y siempre desconectando el airbag.
» 17
Page 20 of 264

Lo esencial
Los sistemas incluyen la fijación del sistema
de r et
enc
ión para niños con un cinturón de fi-
jación superior (Top Tether) y con puntos de
anclaje inferiores en el asiento.
››› en Indicaciones de seguridad de la
pág. 78 Fijación del asiento para niños con el
sis
tema “ISOFIX” y Top Tether* Fig. 24
Anillas de sujeción ISOFIX. Fig. 25
Anilla de sujeción Top Tether*. Los asientos para niños pueden fijarse en los
a
s
ient
os traseros laterales de un modo rápi-
do, sencillo y seguro mediante el sistema
“ISOFIX” o Top Tether*.
Para montar y desmontar el asiento para ni-
ños es obligatorio tener en cuenta las ins-
trucciones del fabricante del asiento.
● Desplace hacia atrás el asiento trasero lo
máximo pos
ible.
● Enganche la sillita para niños en las argo-
lla
s de sujeción “ISOFIX” hasta que se encas-
tre bien de un modo audible. Si el asiento
para niños dispone de anclaje Top Tether*,
conéctelo a la anilla respectiva. Siga las ins-
trucciones del fabricante.
● Haga la prueba del tirón del cinturón a am-
bos l
ados del asiento para niños.
Cada uno de los asientos traseros laterales
cuenta con dos anillas de sujeción “ISOFIX”.
En algunos vehículos, las anillas van fijadas al armazón del asiento y en otros al suelo
post
erior. A las anillas “ISOFIX” se accede en-
tre el respaldo y el cojín del asiento trasero.
Las anillas Top Tether* están situadas en la
zona posterior de los respaldos posteriores
(tras el respaldo o la zona del maletero).
Los asientos para niños con sistema de fija-
ción “ISOFIX” y Top Tether* se pueden adqui-
rir en los servicios técnicos.
››› en Indicaciones de seguridad de la
pág. 78 Arranque del vehículo
C err
a
dura de encendido Fig. 26
Posiciones de la llave de contacto. Conectar el encendido: coloque la llave en el
c
ont
act
o y arranque el motor.18
Page 21 of 264

Lo esencial
Bloqueo y desbloqueo del volante
● Bloquear el volante: extraiga la llave del
c ont
act
o y gire el volante hasta que quede
bloqueado. En vehículos con cambio auto-
mático, para extraer la llave, situe la palanca
del cambio en la posición P. Si fuera necesa-
rio, presione la tecla de bloqueo de la palan-
ca selectora y vuelva a soltarla.
● Desbloquear el volante: introduzca la llave
en el cont
acto y gírela a la vez que el volante
en el sentido que indica la flecha. Si no es
posible girar el volante, puede deberse a que
el bloqueo esté activado.
Conectado/desconectado del encendido,
precalentamiento
● Conectar el encendido: gire la llave hasta la
posic
ión 2 .
● Desconectar el encendido: gire la llave has-
t a l
a po
sición 1 .
● Vehículos diésel : con el
enc
endido co-
nectado se produce el precalentamiento.
Arranque del motor
● Cambio manual: pise el pedal del embra-
gue a fondo y
sitúe la palanca del cambio en
punto muerto.
● Cambio automático: pise el pedal del freno
y sitúe l
a palanca selectora en P o en N.
● Girar la llave hasta la posición 3 . La llave
v uelv
e de f
orma automática a la posición 2 .
No ac el
er
e. Sistema Start-Stop*
Al det
enerse y soltar el embrague el sistema
Start-Stop* apaga el motor. El encendido per-
manece conectado.
››› en Introducción al tema de la
pág. 162
››› pág. 162 Luces y visibilidad
C onmut
a
dor de luces Fig. 27
Tablero de instrumentos: mando de
l a
s
luces. Gire el interruptor hacia la posición deseada
› ››
fig. 27.
Sím-
boloEncendido des-
conectadoEncendido conec-
tado
Luces antiniebla,
luz de cruce y luz de
posición apagadas.Luz apagada o bien
luz de conducción
diurna encendida.
Las luces de orien-
tación “Coming ho-
me” y “Leaving ho-
me” pueden estar
encendidas.Control automático de
la luz de cruce y de la
luz de conducción
diurna.
Luz de posición encendida.
Luz de cruce apaga-
daLuz de cruce encendi-
da.
Far os antiniebla: tir
e del conmutador has-
ta el primer punto, desde las posiciones ,
o .
Luz trasera antiniebla: tire del conmutador
por completo desde las posiciones , o
.
Desconectar luces antiniebla: pulse el con-
mutador o gírelo hasta la posición .
››› en Introducción al tema de la
pág. 127
››› pág. 127 19

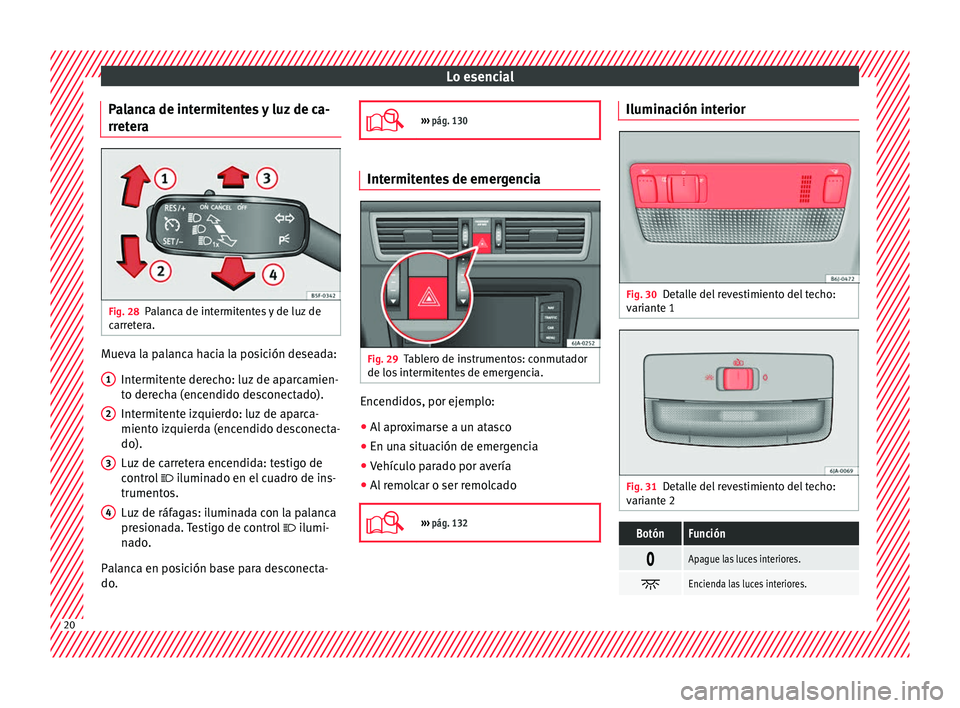

Page 22 of 264

Lo esencial
Palanca de intermitentes y luz de ca-
rr et
er
a Fig. 28
Palanca de intermitentes y de luz de
c arr
et
era. Mueva la palanca hacia la posición deseada:
Intermit
ent
e derecho: luz de aparcamien-
to derecha (encendido desconectado).
Intermitente izquierdo: luz de aparca-
miento izquierda (encendido desconecta-
do).
Luz de carretera encendida: testigo de
control iluminado en el cuadro de ins-
trumentos.
Luz de ráfagas: iluminada con la palanca
presionada. Testigo de control ilumi-
nado.
Palanca en posición base para desconecta-
do. 1 2
3
4
›››
pág. 130 Intermitentes de emergencia
Fig. 29
Tablero de instrumentos: conmutador
de lo s
int
ermitentes de emergencia. Encendidos, por ejemplo:
●
Al aproximarse a un atasco
● En una situación de emergencia
● Vehículo parado por avería
● Al remolcar o ser remolcado
››› pág. 132 Iluminación interior
Fig. 30
Detalle del revestimiento del techo:
v ari
ant
e 1 Fig. 31
Detalle del revestimiento del techo:
v ari
ant
e 2
BotónFunción
Apague las luces interiores.
Encienda las luces interiores.
20
Page 23 of 264

Lo esencialBotónFunción
Encienda el mando de contacto de la
puerta (posición central).
Las luces interiores se encienden auto-
máticamente al desbloquear el vehículo,
abrir una puerta o retirar la llave del en-
cendido.
La luz se apaga algunos segundos des-
pués de cerrar todas las puertas, al ce-
rrar el vehículo o conectar el encendido.
Encender o apagar la luz de lectura.
›››
pág. 134 Limpiaparabrisas y limpialuneta
Fig. 32
Manejo del limpiaparabrisas y limpia-
lu net
a.
Mueva la palanca hacia la posición deseada:
0 Limpiaparabrisas desconectado.
1
Barrido a intervalos para el limpiaparabri-
sas.
Con el mando
››› fig. 32 A
ajuste los ni-
veles de intervalo (en vehículos sin sensor
de lluvia), o bien la sensibilidad del sen-
sor de lluvia.
2 Barrido lento.
3
Barrido rápido.
4
Barrido breve. Pulsación breve, limpieza
corta. Mantenga la palanca presionada
hacia abajo durante más tiempo para que
el barrido sea más rápido.
5
Barrido automático. Con la palanca al
frente se activa la función lavaparabrisas,
los limpiaparabrisas se ponen en marcha
de forma simultánea.
6
Barrido a intervalos para la luneta trasera.
El limpialuneta limpia en intervalos de 6
segundos aproximadamente.
7
Con la palanca presionada se activa la
función lavaluneta, el limpialuneta se po-
ne en marcha de forma simultánea.
››› en Introducción al tema de la
pág. 136
››› pág. 136
››› pág. 57 21
Page 24 of 264

Lo esencial
Easy Connect Aju s
t
es del menú CAR Fig. 33
Easy Connect: Menú principal. Fig. 34
Easy Connect: Menú CAR El número de menús disponibles y la deno-
min
ac
ión de l
as distintas opciones de estos
menús depende de la electrónica y del equi-
pamiento del vehículo.
● Conecte el encendido.
● Si estuviera apagado, conecte el Sistema
de Infotainment
.
● Pulse la tecla de Infotainment y poste-
riorment e el
botón de f
unción Vehículo ›››
fig. 33, o bien, p
ulse la tecla de Infotain-
ment para ir al menú
Vehículo
› ›
›
fig. 34.
● Pulse el botón de función AJUSTES para
abrir el
menú Ajustes del vehículo .
● Dentro del menú, para seleccionar la fun-
ción, pu
lse el botón deseado. Cuando la casilla de verificación de la tecla
de func
ión está marcada , la función está
activada.
Pulsando la tecla de menú se activará
s iempr
e el
último menú que estuvo activado.
Las modificaciones realizadas en los menús
de ajustes se memorizan automáticamente
tras cerrar los menús. 22
